GB 50074-2014 石油庫設計規范 （完整版）
1 總 則
1.0.1 為在石油庫設計中貫徹執行國家有關方針政策，統一技術要求，做到安全適用、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于新建、擴建和改建石油庫的設計。本規范不適用于下列易燃和可燃液體儲運設施：
1 石油化工企業廠區內的易燃和可燃液體儲運設施；
2 油氣田的油品站場(庫)；
3 附屬于輸油管道的輸油站場；
4 地下水封石洞油庫、地下鹽穴石油庫、自然洞石油庫、人工開挖的儲油洞庫；
5 獨立的液化烴儲存庫(包括常溫液化石油氣儲存庫、低溫液化烴儲存庫)；
6 液化天然氣儲存庫；
7 儲罐總?cè)萘看笥诨虻扔?200000m3，僅儲存原油的石油儲備庫。
1.0.3 石油庫設計除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 石油庫 oil depot
收發、儲存原油、成品油及其他易燃和可燃液體化學品的獨立設施。
2.0.2 特級石油庫 super oil depot
既儲存原油，也儲存非原油類易燃和可燃液體，且儲罐計算總?cè)萘看笥诨虻扔?200000m3的石油庫。
2.0.3 企業附屬石油庫 oil depot attached to an enterprise
設置在非石油化工企業界區內并為本企業生產或運行服務的石油庫。
2.0.4 儲罐 tank
儲存易燃和可燃液體的設備。
2.0.5 固定頂儲罐 fixed roof tank
罐頂周邊與罐壁頂部固定連接的儲罐。
2.0.6 外浮頂儲罐 external floating roof tank
頂蓋漂浮在液面上的儲罐。
2.0.7 內浮頂儲罐 internal floating roof tank
在固定頂儲罐內裝有浮盤的儲罐。
2.0.8 立式儲罐 vertical tank
固定頂儲罐、外浮頂儲罐和內浮頂儲罐的統稱。
2.0.9 地上儲罐 above ground tank
在地面以上，露天建設的立式儲罐和臥式儲罐的統稱。
2.0.10 埋地臥式儲罐 underground storage oil tank
采用直接覆土或罐池充沙(細土)方式埋設在地下，且罐內最高液面低于罐外4m范圍內地面的最低標高0.2m的臥式儲罐。
2.0.11 覆土立式油罐 buried vertical oil tank
獨立設置在用土掩埋的罐室或護體內的立式油品儲罐。
2.0.12 覆土臥式油罐 buried horizontal oil tank
采用直接覆土或埋地方式設置的臥式油罐，包括埋地臥式油罐。
2.0.13 覆土油罐 buried oil tank
覆土立式油罐和覆土臥式油罐的統稱。
2.0.14 淺盤式內浮頂儲罐 pan internal floating roof tank
浮頂無隔艙、浮筒或其他浮子，僅靠盆形浮頂直接與液體接觸的內浮頂儲罐。
2.0.15 敞口隔艙式內浮頂 open-top bulk-headed internal floating roof
浮頂周圈設置環形敞口隔艙，中間僅為單層盤板的內浮頂。
2.0.16 壓力儲罐 pressurized tank
設計壓力大于或等于0.1MPa(罐頂表壓)的儲罐。
2.0.17 低壓儲罐 low-pressure tank
設計壓力大于6.0kPa且小于0.1MPa(罐頂表壓)的儲罐。
2.0.18 單盤式浮頂 single-deck floating roof
浮頂周圈設環形密封艙，中間僅為單層盤板的浮頂。
2.0.19 雙盤式浮頂 double-deck floating roof
整個浮頂均由隔艙構成的浮頂。
2.0.20 罐組 a group of tanks
布置在同一個防火堤內的一組地上儲罐。
2.0.21 儲罐區 tank farm
由一個或多個罐組或覆土儲罐構成的區域。
2.0.22 防火堤 dike
用于儲罐發生泄漏時，防止易燃、可燃液體漫流和火災蔓延的構筑物。
2.0.23 隔堤 dividing dike
用于防火堤內儲罐發生少量泄漏事故時，為了減少易燃、可燃液體漫流的影響范圍，而將一個儲罐組分隔成多個區域的構筑物。
2.0.24 儲罐容量 nominal volume of tank
經計算并圓整后的儲罐公稱容量。
2.0.25 儲罐計算總?cè)萘? calculate nominal volume of tank
按照儲存液體火災危險性的不同，將儲罐容量乘以一定系數折算后的儲罐總?cè)萘俊?br />2.0.26 儲罐操作間 operating room for tank
覆土油罐進出口閥門經常操作的地點。
2.0.27 易燃液體 flammable liquid
閃點低于45℃的液體。
2.0.28 可燃液體 combustible liquid
閃點高于或等于45℃的液體。
2.0.29 液化烴 liquefied hydrocarbon
在15℃時，蒸氣壓大于0.1MPa的烴類液體及其他類似的液體，包括液化石油氣。
2.0.30 沸溢性液體 boil-over liquid
因具有熱波特性，在燃燒時會發生沸溢現象的含水黏性油品(如原油、重油、渣油等)。
2.0.31 工藝管道 process pipeline
輸送易燃液體、可燃液體、可燃?xì)怏w和液化烴的管道。
2.0.32 操作溫度 operating temperature
易燃和可燃液體在正常儲存或輸送時的溫度。
2.0.33 鐵路罐車裝卸線 railway for oil loading and unloa-ding
用于易燃和可燃液體裝卸作業的鐵路線段。
2.0.34 油氣回收裝置 vapor recovery device
通過吸附、吸收、冷凝、膜分離、焚燒等方法，將收集來的可燃?xì)怏w進行回收處理至達標濃度排放的裝置。
2.0.35 明火地點 open flame site
室內外有外露火焰或赤熱表面的固定地點(民用建筑內的灶具、電磁爐等除外)。
2.0.36 散發火花地點 sparking site
有飛火的煙囪或室外的砂輪、電焊、氣焊(割)等的固定地點。
2.0.37 庫外管道 external pipeline
敷設在石油庫圍墻外，在同一個石油庫的不同區域的儲罐區之間、儲罐區與易燃和可燃液體裝卸區之間的管道，以及兩個毗鄰石油庫之間的管道。
2.0.38 有毒液體 toxic liquid
按現行國家標準《職業性接觸毒物危害程度分級》GBZ 230的規定，毒性程度劃分為極度危害(Ⅰ級)、高度危害(Ⅱ級)、中度危害(Ⅲ級)和輕度危害(Ⅳ級)的液體。
3 基本規定
3.0.1 石油庫的等級劃分應符合表3.0.1的規定。

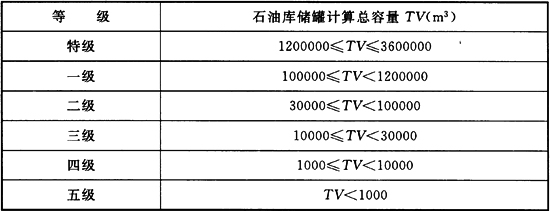

表3.0.1 石油庫的等級劃分
注：1 表中TV不包括零位罐、中繼罐和放空罐的容量。
2 甲A類液體儲罐容量、Ⅰ級和Ⅱ級毒性液體儲罐容量應乘以系數2計入儲罐計算總?cè)萘?，丙A類液體儲罐容量可乘以系數0.5計入儲罐計算總?cè)萘?，丙B類液體儲罐容量可乘以系數0.25計入儲罐計算總?cè)萘俊?br/>
3.0.2 特級石油庫的設計應符合下列規定：
1 非原油類易燃和可燃液體的儲罐計算總?cè)萘繎?yīng)小于1200000m3，其設施的設計應符合本規范一級石油庫的有關規定。非原油類易燃和可燃液體設施與庫外居住區、公共建筑物、工礦企業、交通線的安全距離，應符合本規范第4.0.10條注5的規定。
2 原油設施的設計應符合現行國家標準《石油儲備庫設計規范》GB 50737的有關規定。
3 原油與非原油類易燃和可燃液體共用設施或其他共用部分的設計，應執行本規范與現行國家標準《石油儲備庫設計規范》GB 50737要求較高者的規定。
4 特級石油庫的儲罐計算總?cè)萘看笥诨虻扔?400000m3時，應按消防設置要求最高的一個原油儲罐和消防設置要求最高的一個非原油儲罐同時發生火災的情況進行消防系統設計。
3.0.3 石油庫儲存液化烴、易燃和可燃液體的火災危險性分類，應符合表3.0.3的規定。

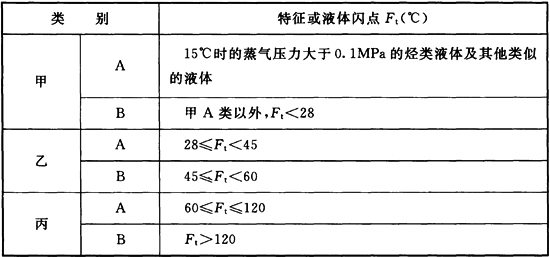

表3.0.3 石油庫儲存液化烴、易燃和可燃液體的火災危險性分類
3.0.4 石油庫儲存易燃和可燃液體的火災危險性分類除應符合本規范表3.0.3的規定外，尚應符合下列規定：
1 操作溫度超過其閃點的乙類液體應視為甲B類液體；
2 操作溫度超過其閃點的丙A類液體應視為乙A類液體；
3 操作溫度超過其沸點的丙B類液體應視為乙A類液體；
4 操作溫度超過其閃點的丙B類液體應視為乙B類液體；
5 閃點低于60℃但不低于55℃的輕柴油，其儲運設施的操作溫度低于或等于40℃時，可視為丙A類液體。
3.0.5 石油庫內生產性建(構)筑物的最低耐火等級應符合表3.0.5的規定。建(構)筑物構件的燃燒性能和耐火極限應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定；三級耐火等級建(構)筑物的構件不得采用可燃材料；敞棚頂承重構件及頂面的耐火極限可不限，但不得采用可燃材料。

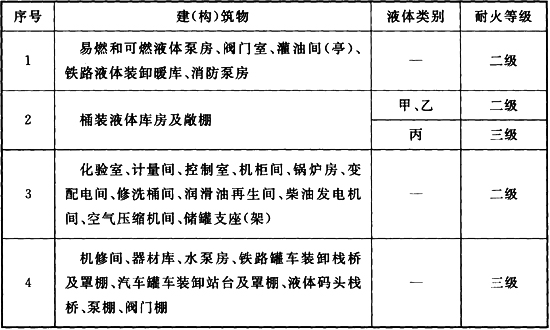

表3.0.5 石油庫內生產性建(構)筑物的最低耐火等級
3.0.6 石油庫內液化烴等甲A類易燃液體設施的防火設計，應按現行國家標準《石油化工企業設計防火規范》GB 50160的有關規定執行。
3.0.7 除本規范條文中另有規定外，建(構)筑物、設備、設施計算間距的起訖點，應符合本規范附錄A的規定。
3.0.8 石油庫易燃液體設備、設施的爆炸危險區域劃分，應符合本規范附錄B的規定。
4 庫址選擇
4.0.1 石油庫的庫址選擇應根據建設規模、地域環境、油庫各區的功能及作業性質、重要程度，以及可能與鄰近建(構)筑物、設施之間的相互影響等，綜合考慮庫址的具體位置，并應符合城鎮規劃、環境保護、防火安全和職業衛生的要求，且交通運輸應方便。
4.0.2 企業附屬石油庫的庫址，應結合該企業主體建(構)筑物及設備、設施統一考慮，并應符合城鎮或工業區規劃、環境保護和防火安全的要求。
4.0.3 石油庫的庫址應具備良好的地質條件，不得選擇在有土崩、斷層、滑坡、沼澤、流沙及泥石流的地區和地下礦藏開采后有可能塌陷的地區。
4.0.4 一、二、三級石油庫的庫址，不得選在抗震設防烈度為9度及以上的地區。
4.0.5 一級石油庫不宜建在抗震設防烈度為8度的Ⅳ類場地地區。
4.0.6 覆土立式油罐區宜在山區或建成后能與周圍地形環境相協調的地帶選址。
4.0.7 石油庫應選在不受洪水、潮水或內澇威脅的地帶；當不可避免時，應采取可靠的防洪、排澇措施。
4.0.8 一級石油庫防洪標準應按重現期不小于100年設計；二、三級石油庫防洪標準應按重現期不小于50年設計；四、五級石油庫防洪標準應按重現期不小于25年設計。
4.0.9 石油庫的庫址應具備滿足生產、消防、生活所需的水源和電源的條件，還應具備污水排放的條件。
4.0.10 石油庫與庫外居住區、公共建筑物、工礦企業、交通線的安全距離，不得小于表4.0.10的規定。

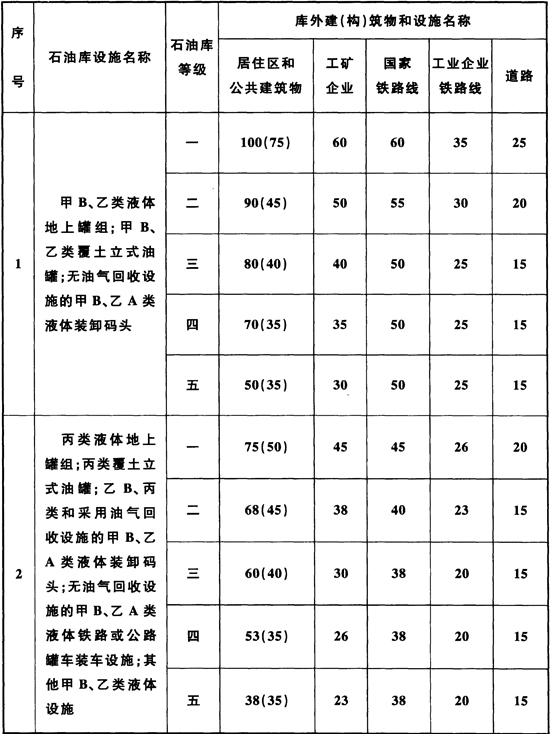

表4.0.10 石油庫與庫外居住區、公共建筑物、工礦企業、交通線的安全距離
注：1 表中的工礦企業指除石油化工企業、石油庫、油氣田的油品站場和長距離輸油管道的站場以外的企業。其他設施指油氣回收設施、泵站、灌桶設施等設置有易燃和可燃液體、氣體設備的設施。
2 表中的安全距離，庫內設施有防火堤的儲罐區應從防火堤中心線算起，無防火堤的覆土立式油罐應從罐室出入口等孔口算起，無防火堤的覆土臥式油罐應從儲罐外壁算起；裝卸設施應從裝卸車(船)時鶴管口的位置算起；其他設備布置在房間內的，應從房間外墻軸線算起；設備露天布置的(包括設在棚內)，應從設備外緣算起。
3 表中括號內數字為石油庫與少于100人或30戶居住區的安全距離。居住區包括石油庫的生活區。
4 Ⅰ、Ⅱ級毒性液體的儲罐等設施與庫外居住區、公共建筑物、工礦企業、交通線的最小安全距離，應按相應火災危險性類別和所在石油庫的等級在本表規定的基礎上增加30％。
5 特級石油庫中，非原油類易燃和可燃液體的儲罐等設施與庫外居住區、公共建筑物、工礦企業、交通線的最小安全距離，應在本表規定的基礎上增加20％。
6 鐵路附屬石油庫與國家鐵路線及工業企業鐵路線的距離，應按本規范表5.1.3鐵路機車走行線的規定執行。
4.0.11 石油庫的儲罐區、水運裝卸碼頭與架空通信線路(或通信發射塔)、架空電力線路的安全距離，不應小于1.5倍桿(塔)高；石油庫的鐵路罐車和汽車罐車裝卸設施、其他易燃可燃液體設施與架空通信線路(或通信發射塔)、架空電力線路的安全距離，不應小于1.0倍桿(塔)高；以上各設施與電壓不小于35kV的架空電力線路的安全距離不應小于30m。
注：以上石油庫各設施的起算點與本規范表4.0.10注2相同。
4.0.12 石油庫的圍墻與爆破作業場地(如采石場)的安全距離，不應小于300m。
4.0.13 非石油庫用的庫外埋地電纜與石油庫圍墻的距離不應小于3m。
4.0.14 石油庫與石油化工企業之間的距離，應符合現行國家標準《石油化工企業設計防火規范》GB 50160的有關規定；石油庫與石油儲備庫之間的距離，應符合現行國家標準《石油儲備庫設計規范》GB 50737的有關規定；石油庫與石油天然氣站場、長距離輸油管道站場之間的距離，應符合現行國家標準《石油天然氣工程設計防火規范》GB 50183的有關規定。
4.0.15 相鄰兩個石油庫之間的安全距離應符合下列規定：
1 當兩個石油庫的相鄰儲罐中較大罐直徑大于53m時，兩個石油庫的相鄰儲罐之間的安全距離不應小于相鄰儲罐中較大罐直徑，且不應小于80m。
2 當兩個石油庫的相鄰儲罐直徑小于或等于53m時，兩個石油庫的任意兩個儲罐之間的安全距離不應小于其中較大罐直徑的1.5倍，對覆土罐且不應小于60m，對儲存Ⅰ、Ⅱ級毒性液體的儲罐且不應小于50m，對儲存其他易燃和可燃液體的儲罐且不應小于30m。
3 兩個石油庫除儲罐之外的建(構)筑物、設施之間的安全距離應按本規范表5.1.3的規定增加50％。
4.0.16 企業附屬石油庫與本企業建(構)筑物、交通線等的安全距離，不得小于表4.0.16的規定。

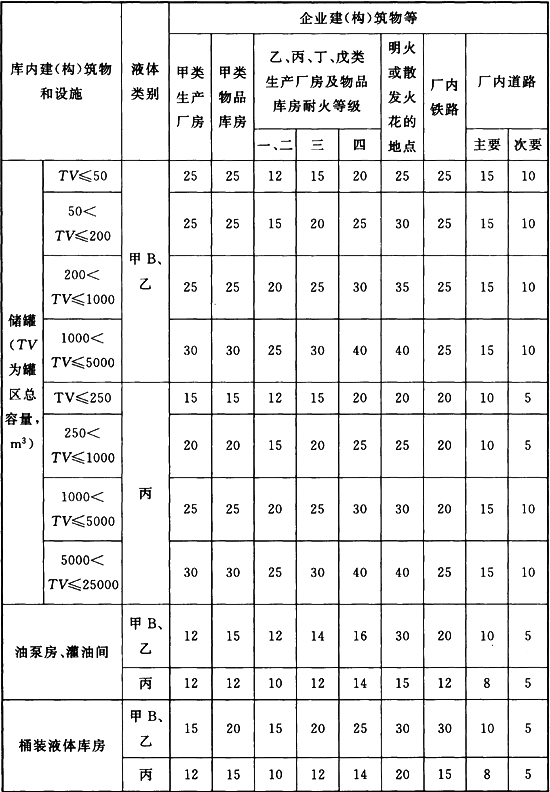

表4.0.16 企業附屬石油庫與本企業建(構)筑物、交通線等的安全距離
注：1 當甲B、乙類易燃和可燃液體與丙類可燃液體混存時，丙A類可燃液體可按其容量的50％折算計入儲罐區總?cè)萘浚鸅類可燃液體可按其容量的25％折算計入儲罐區總?cè)萘俊?br/>2 對于埋地臥式儲罐和儲存丙B類可燃液體的儲罐，本表距離(與廠內次要道路的距離除外)可減少50％，但不得小于10m。
3 表中未注明的企業建(構)筑物與庫內建(構)筑物的安全距離，應按現行國家標準《建筑設計防火規范》GB 50016規定的防火距離執行。
4 企業附屬石油庫的甲B、乙類易燃和可燃液體儲罐總?cè)萘看笥?000m3，丙A類可燃液體儲罐總?cè)萘看笥?5000m3時，企業附屬石油庫與本企業建(構)筑物、交通線等的安全距離，應符合本規范第4.0.10條的規定。
5 企業附屬石油庫僅儲存丙B類可燃液體時，可不受本表限制。
4.0.17 當重要物品倉庫(或堆場)、軍事設施、飛機場等，對與石油庫的安全距離有特殊要求時，應按有關規定執行或協商解決。
5 庫區布置
6 儲 罐 區
7 易燃和可燃液體泵站
7.0.1 易燃和可燃液體泵站宜采用地上式。其建筑形式應根據輸送介質的特點、運行工況及當?shù)貧庀髼l件等綜合考慮確定，可采用房間式(泵房)、棚式(泵棚)或露天式。7.0.2 易燃和可燃液體泵站的建筑設計，應符合下列規定：
1 泵房或泵棚的凈空應滿足設備安裝、檢修和操作的要求，且不應低于3.5m。
2 泵房的門應向外開，且不應少于2個，其中一個應能滿足泵房內最大設備的進出需要。建筑面積小于100m2時可只設1個外開門。
3 泵房(間)的門、窗采光面積，不宜小于其建筑面積的15％。
4 泵棚或露天泵站的設備平臺，應高于其周圍地坪不少于0.15m。
5 與甲B、乙類液體泵房(間)相毗鄰建設的變配電間的設置，應符合本規范第14.1.4條的規定。
6 腐蝕性介質泵站的地面、泵基礎等其他可能接觸到腐蝕性液體的部位，應采取防腐措施。
7 輸送液化石油氣等甲A類液體的泵站，應采用不發生火花的地面。
7.0.3 輸送Ⅰ、Ⅱ級毒性液體的泵，宜獨立設置泵站。
7.0.4 輸送加熱液體的泵，不應與輸送閃點低于45℃液體的泵設在同一個房間內。
7.0.5 輸送液化烴等甲A類液體的泵，不應與輸送其他易燃和可燃液體的泵設在同一個房間內。
7.0.6 Ⅰ、Ⅱ級毒性液體的輸送泵應采用屏蔽泵或磁力泵。
7.0.7 易燃和可燃液體輸送泵的設置，應符合下列規定：
1 輸送有特殊要求的液體，應設專用泵和備用泵。
2 連續輸送同一種液體的泵，當同時操作的泵不多于3臺時，宜設1臺備用泵；當同時操作的泵多于3臺時，備用泵不宜多于2臺。
3 經常操作但不連續運轉的泵不宜單獨設置備用泵，可與輸送性質相近液體的泵互為備用或共設一臺備用泵。
4 不經常操作的泵，不宜設置備用油泵。
7.0.8 泵的布置應滿足操作、安裝及檢修的要求，并應排列有序。
7.0.9 離心泵水平進口管需要變徑時，應采用異徑偏心接頭。異徑偏心接頭應靠近泵入口安裝，當泵的進口管道內的液體從下向上或水平進泵時，應采用頂平安裝；當泵的進口管道內的液體從上向下進泵時，應采用底平安裝。
7.0.10 輸送在操作溫度下容易處于泡點(或平衡)狀態下的液體，泵的進口管道宜步步低的坡向機泵。
7.0.11 泵的進口管道上應設過濾器。磁力泵進口管道應設磁性復合過濾器。過濾器的選用應符合現行行業標準《石油化工泵用過濾器選用、檢驗及驗收》SH／T 3411的規定。過濾器應安裝在泵進口管道的閥門與泵入口法蘭之間的管段上。
7.0.12 泵的出口管道宜設止回閥，止回閥應安裝在泵出口管道的閥門與泵出口法蘭之間的管段上。
7.0.13 液化石油氣進泵管道宜采用隔熱措施。
7.0.14 在泵進出口之間的管道上宜設高點排氣閥。當輸送液化烴、液氨、有毒液體時，排氣閥出口應接至密閉放空系統。
7.0.15 易燃和可燃?xì)怏w排放管口的設置，應符合下列規定：
1 排放管口應設在泵房(棚)外，并應高出周圍地坪4m及以上。
2 排放管口設在泵房(棚)頂面上方時，應高出泵房(棚)頂面1.5m及以上。
3 排放管口與泵房門、窗等孔洞的水平路徑不應小于3.5m；與配電間門、窗及非防爆電氣設備的水平路徑不應小于5m。
4 排放管口應裝設阻火器。
7.0.16 當選用容積泵作為離心泵灌泵和抽吸油罐車底油的泵時，該泵的排出口應就近接至相應的管道放空設施。
7.0.17 無內置安全閥的容積泵的出口管道上應設安全閥。
7.0.18 易燃和可燃液體裝卸區不設集中泵站時，泵可設置于鐵路罐車裝卸棧橋或汽車罐車裝卸站臺之下，但應滿足自然通風條件，且泵基礎頂面應高于周圍地坪和可能出現的最大積水高度。
8 易燃和可燃液體裝卸設施
9 工藝及熱力管道
10 易燃和可燃液體灌桶設施
11 車間供油站
11.0.1 設置在企業廠房內的車間供油站，應符合下列規定：
1 甲B、乙類油品的儲存量，不應大于車間兩晝夜的需用量，且不應大于2m3。
2 丙類油品的儲存量不宜大于10m3。
3 車間供油站應靠廠房外墻布置，并應設耐火極限不低于3h的非燃燒體墻和耐火極限不低于1.5h的非燃燒體屋頂。
4 儲存甲B、乙類油品的車間供油站，應為單層建筑，并應設有直接向外的出入口和防止液體流散的設施。
5 存油量不大于5m3的丙類油品儲罐(箱)，可直接設置在丁、戊類生產廠房內。
6 儲罐(箱)的通氣管管口應設在室外，甲B、乙類油品儲罐(箱)的通氣管管口，應高出屋面1.5m，與廠房門、窗之間的距離不應小于4m。
7 儲罐(箱)與油泵的距離可不受限制。
11.0.2 設置在企業廠房外的車間供油站，應符合下列規定：
1 車間供油站與本企業建(構)筑物、交通線等的安全距離，應符合本規范第4.0.16條的規定；站內布置應符合本規范第5.1.3條的規定。
2 甲B、乙類油品儲罐的總?cè)萘坎淮笥?0m3且儲罐為埋地臥式儲罐或丙類油品儲罐的總?cè)萘坎淮笥?00m3時，站內儲罐、油泵站與本車間廠房、廠內道路等的防火距離以及站內儲罐、油泵站之間的防火距離可適當減小，但應符合下列規定：
1)站內儲罐、油泵站與本車間廠房、廠內道路等的防火距離，不應小于表11.0.2的規定；

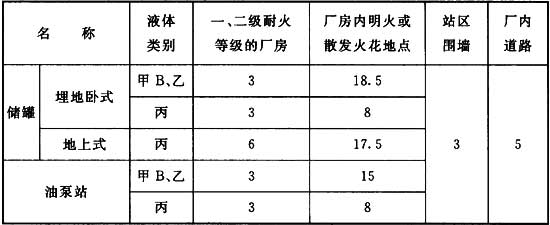

表11.0.2 站內儲罐、油泵站與本車間廠房、廠內道路等的防火距離
2)油泵房與地上儲罐的防火距離不應小于5m；
3)油泵房與埋地臥式儲罐的防火距離不應小于3m；
4)布置在露天或棚內的油泵與儲罐的距離可不受限制。
3 車間供油站應設高度不低于1.6m的站區圍墻。當廠房外墻兼作站區圍墻時，廠房外墻地坪以上6m高度范圍內，不應有門、窗、孔洞。工廠圍墻兼作站區圍墻時，儲罐、油泵站與工廠圍墻的距離應符合本規范第5.1.3條的規定。
4 當油泵房與廠房毗鄰建設時，油泵房應采用耐火極限不低于3h的非燃燒體墻和不低于1.5h非燃燒體屋頂。對于甲B、乙類油品的泵房，尚應設有直接向外的出入口。
5 埋地臥式儲罐的設置，應符合本規范第6.3節和第6.4節的有關規定。
12 消防設施
13 給排水及污水處理
14 電 氣
15 自動控制和電信
16 采暖通風
附錄A 計算間距的起訖點
附錄A 計算間距的起訖點

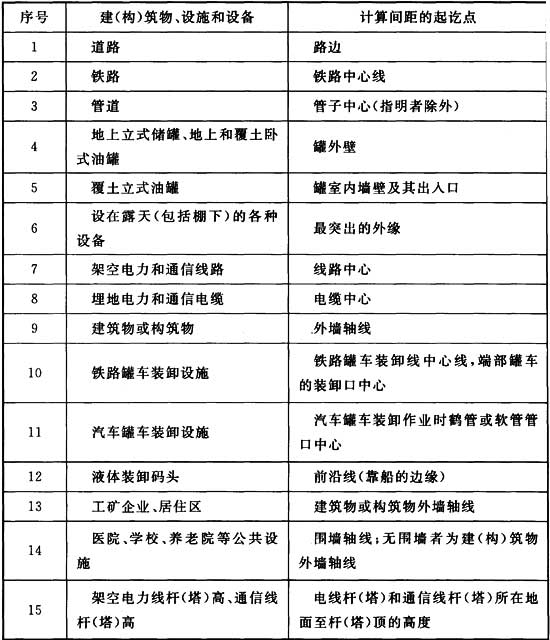

表A 計算間距的起訖點
注：本規范中的安全距離和防火距離未特殊說明的，均指平面投影距離。
附錄B 石油庫內易燃液體設備、設施的爆炸危險區域劃分
B.0.1 爆炸危險區域的等級定義應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的規定。
B.0.2 易燃液體設施的爆炸危險區域內地坪以下的坑和溝應劃為1區。
B.0.3 儲存易燃液體的地上固定頂儲罐爆炸危險區域劃分(圖B.0.3)，應符合下列規定：
1 罐內未充惰性氣體的液體表面以上空間應劃為0區。
2 以通氣口為中心、半徑為1.5m的球形空間應劃為1區。
3 距儲罐外壁和頂部3m范圍內及防火堤至罐外壁，其高度為堤頂高的范圍應劃為2區。

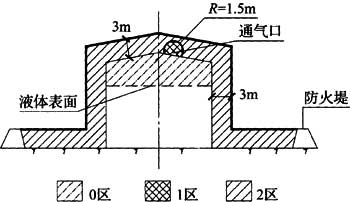

圖B.0.3 儲存易燃液體的地上固定頂儲罐爆炸危險區域劃分
B.0.4 儲存易燃液體的內浮頂儲罐爆炸危險區域劃分(圖B.0.4)，應符合下列規定：
1 浮盤上部空間及以通氣口為中心、半徑為1.5m范圍內的球形空間應劃為1區。

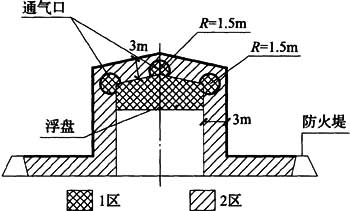

圖B.0.4 儲存易燃液體的內浮頂儲罐爆炸危險區域劃分
2 距儲罐外壁和頂部3m范圍內及防火堤至儲罐外壁，其高度為堤頂高的范圍應劃為2區。
B.0.5 儲存易燃液體的外浮頂儲罐爆炸危險區域劃分(圖B.0.5)，應符合下列規定：

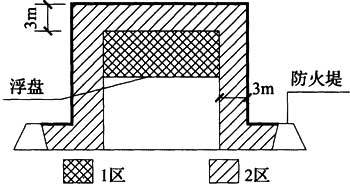

圖B.0.5 儲存易燃液體的外浮頂儲罐爆炸危險區域劃分
1 浮盤上部至罐壁頂部空間應劃為1區。
2 距儲罐外壁和頂部3m范圍內及防火堤至罐外壁，其高度為堤頂高的范圍內劃為2區。

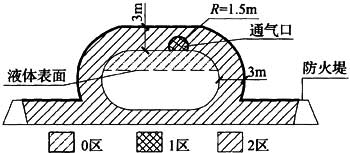

B.0.6 儲存易燃液體的地上臥式儲罐爆炸危險區域劃分(圖B.0.6)，應符合下列規定：
圖B.0.6 儲存易燃液體的地上臥式儲罐爆炸危險區域劃分
1 罐內未充惰性氣體的液體表面以上的空間應劃為0區。
2 以通氣口為中心、半徑為1.5m的球形空間應劃為1區。
3 距罐外壁和頂部3m范圍內及罐外壁至防火堤，其高度為堤頂高的范圍應劃為2區。

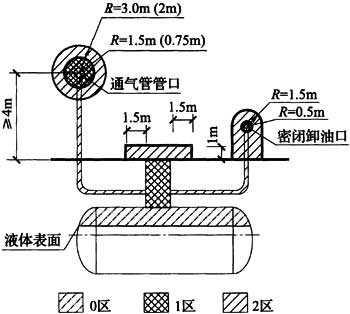

B.0.7 儲存易燃液體的覆土臥式油罐爆炸危險區域劃分(圖B.0.7)，應符合下列規定：
圖B.0.7 儲存易燃液體的覆土臥式油罐爆炸危險區域劃分
1 罐內部液體表面以上的空間應劃分為0區。
2 人孔(閥)井內部空間，以通氣管管口為中心、半徑為1.5m(0.75m)的球形空間和以密閉卸油口為中心、半徑為0.5m的球形空間，應劃分為1區。
3 距人孔(閥)井外邊緣1.5m以內、自地面算起1m高的圓柱形空間，以通氣管管口為中心、半徑為3m(2m)的球形空間和以密閉卸油口為中心、半徑為1.5m的球形并延至地面的空間，應劃分為2區。
注：采用油氣回收系統的儲罐通氣管管口爆炸危險區域用括號內數字。
B.0.8 易燃液體泵房、閥室的爆炸危險區域劃分(圖B.0.8)，應符合下列規定：

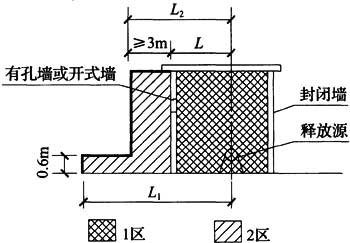

圖B.0.8 易燃液體泵房、閥室爆炸危險區域劃分
1 易燃液體泵房和閥室內部空間應劃為1區。
2 有孔墻或開式墻外與墻等高、L2范圍以內且不小于3m的空間及距地坪0.6m高、L1范圍以內的空間應劃為2區。
3 危險區邊界與釋放源的距離應符合表B.0.8的規定。

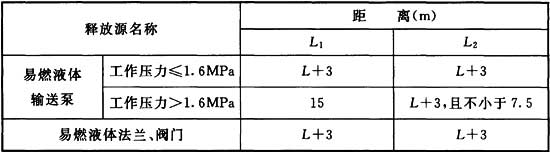

表B.0.8 危險區邊界與釋放源的距離
注：L表示釋放源至泵房外墻的距離。
B.0.9 易燃液體泵棚、露天泵站的泵和配管的閥門、法蘭等為釋放源的爆炸危險區域劃分(圖B.0.9)，應符合下列規定：
圖B.0.9 易燃液體泵棚、露天泵站的泵及配管的閥門、法蘭等為釋放源的爆炸危險區域劃分

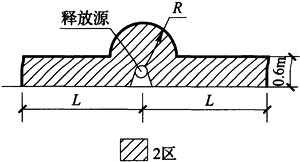

1 以釋放源為中心、半徑為R的球形空間和自地面算起高為0.6m、半徑為L的圓柱體的范圍應劃為2區。
2 危險區邊界與釋放源的距離應符合表B.0.9的規定。
表B.0.9 危險區邊界與釋放源的距離
| 釋放源名稱 | 距離 | ||
| L | R | ||
| 易燃液體輸送泵 |
工作壓力≤1.6MPa | 3 | 1 |
| 工作壓力＞1.6MPa | 15 | 7.5 | |
| 易燃液體法蘭、閥門 | 3 | 1 | |
B.0.10 易燃液體灌桶間爆炸危險區域劃分(圖B.0.10)，應符合下列規定：
圖B.0.10 易燃液體灌桶間爆炸危險區域劃分
1 桶內液體表面以上的空間應劃為0區。
2 灌桶間內空間應劃為1區。
3 有孔墻或開式墻外距釋放源L1距離以內、與墻等高的室外空間和自地面算起0.6m高、距釋放源7.5m以內的室外空間應劃為2區。

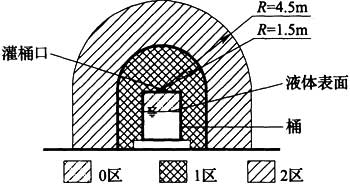

B.0.11 易燃液體灌桶棚或露天灌桶場所的爆炸危險區域劃分(圖B.0.11)，應符合下列規定：
圖B.0.11 易燃液體灌桶棚或露天灌桶場所爆炸危險區域劃分
1 桶內液體表面以上空間應劃為0區。
2 以灌桶口為中心、半徑為1.5m的球形并延至地面的空間應劃為1區。
3 以灌桶口為中心、半徑為4.5m的球形并延至地面的空間應劃為2區。

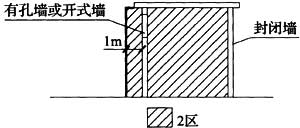

B.0.12 易燃液體重桶庫房的爆炸危險區域劃分(圖B.0.12)，其建筑物內空間及有孔或開式墻外1m與建筑物等高的范圍內的空間，應劃為2區。
圖B.0.12 易燃液體重桶庫房爆炸危險區域劃分

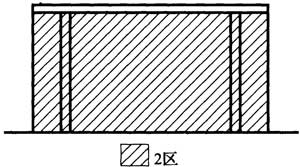

B.0.13 易燃液體汽車罐車棚、易燃液體重桶堆放棚的爆炸危險區域劃分(圖B.0.13)，其棚的內部空間應劃為2區。
圖B.0.13 易燃液體汽車罐車棚、易燃液體重桶堆放棚爆炸危險區域劃分
B.0.14 鐵路罐車、汽車罐車卸易燃液體時爆炸危險區域劃分(圖B.0.14)，應符合下列規定：
圖B.0.14 鐵路罐車、汽車罐車卸易燃液體時爆炸危險區域劃分
1 罐車內的液體表面以上空間應劃為0區。
2 以卸油口為中心、半徑為1.5m的球形空間和以密閉卸油口為中心、半徑為0.5m的球形空間，應劃為1區。
3 以卸油口為中心、半徑為3m的球形并延至地面的空間，以密閉卸油口為中心、半徑為1.5m的球形并延至地面的空間，應劃為2區。

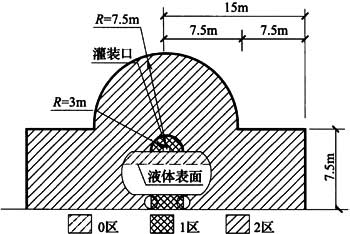

B.0.15 鐵路罐車、汽車罐車敞口灌裝易燃液體時爆炸危險區域劃分(圖B.0.15)，應符合下列規定：
圖B.0.15 鐵路罐車、汽車罐車敞口灌裝易燃液體時爆炸危險區域劃分
1 罐車內部的液體表面以上空間應劃為0區。
2 以罐車灌裝口為中心、半徑為3m的球形并延至地面的空間應劃為1區。
3 以灌裝口為中心、半徑為7.5m的球形空間和以灌裝口軸線為中心線、自地面算起高為7.5m、半徑為15m的圓柱形空間，應劃為2區。

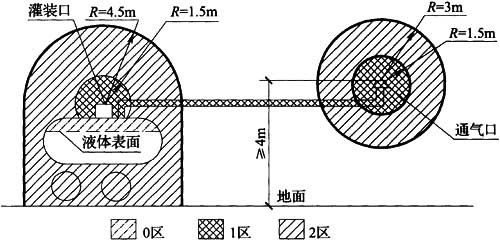

B.0.16 鐵路罐車、汽車罐車密閉灌裝易燃液體時爆炸危險區域劃分(圖B.0.16)，應符合下列規定：
圖B.0.16 鐵路罐車、汽車罐車密閉灌裝易燃液體時爆炸危險區域劃分
1 罐車內部的液體表面以上空間應劃為0區。
2 以罐車灌裝口為中心、半徑為1.5m的球形空間和以通氣口為中心、半徑為1.5m的球形空間，應劃為1區。
3 以罐車灌裝口為中心、半徑為4.5m的球形并延至地面的空間和以通氣口為中心、半徑為3m的球形空間，應劃為2區。

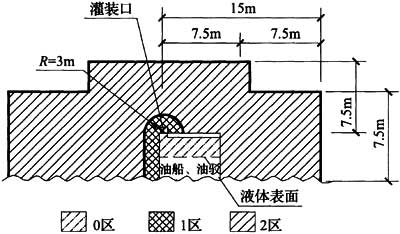

B.0.17 油船、油駁敞口灌裝易燃液體時爆炸危險區域劃分(圖B.0.17)，應符合下列規定：
1 油船、油駁內的液體表面以上空間應劃為0區。
2 以油船、油駁的灌裝口為中心、半徑為3m的球形并延至水面的空間應劃為1區。
圖B.0.17 油船、油駁敞口灌裝易燃液體時爆炸危險區域劃分
3 以油船、油駁的灌裝口為中心，半徑為7.5m并高于灌裝口7.5m的圓柱形空間和自水面算起7.5m高，以灌裝口軸線為中心線，半徑為15m的圓柱形空間應劃為2區。

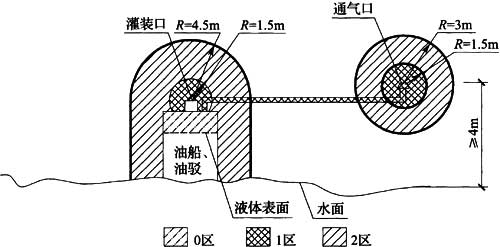

B.0.18 油船、油駁密閉灌裝易燃液體時爆炸危險區域劃分(圖B.0.18)，應符合下列規定：
圖B.0.18 油船、油駁密閉灌裝易燃液體時爆炸危險區域劃分
1 油船、油駁內的液體表面以上空間應劃為0區。
2 以灌裝口為中心、半徑為1.5m的球形空間及以通氣口為中心半徑為1.5m球形空間應劃為1區。
3 以灌裝口為中心、半徑為4.5m的球形并延至水面的空間和以通氣口為中心、半徑為3m的球形空間，應劃為2區。

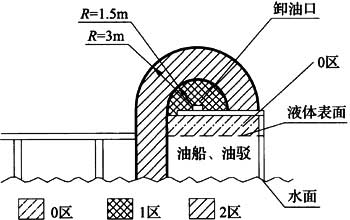

B.0.19 油船、油駁卸易燃液體時爆炸危險區域劃分(圖B.0.19)，應符合下列規定：
圖B.0.19 油船、油駁卸易燃液體時爆炸危險區域劃分
1 油船、油駁內部的液體表面以上空間應劃為0區。
2 以卸油口為中心、半徑為1.5m的球形空間應劃為1區。
3 以卸油口為中心、半徑為3m的球形并延至水面的空間應劃為2區。

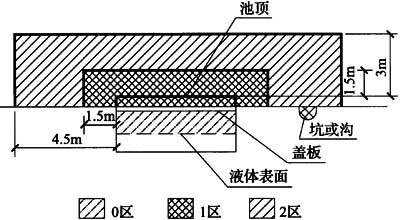

B.0.20 易燃液體的隔油池、漏油及事故污水收集池爆炸危險區域劃分(圖B.0.20)，應符合下列規定：
圖B.0.20 易燃液體的隔油池、漏油及事故污水收集池爆炸危險區域劃分
1 有蓋板的，池內液體表面以上的空間應劃為0區。
2 無蓋板的，池內液體表面以上空間和距隔油池內壁1.5m、高出池頂1.5m至地坪范圍內的空間應劃為1區。
3 距池內壁4.5m、高出池頂3m至地坪范圍內的空間應劃為2區。

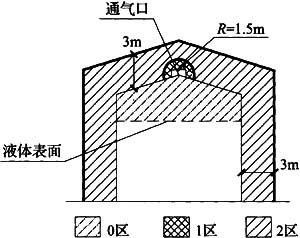

B.0.21 含易燃液體的污水浮選罐爆炸危險區域劃分(圖B.0.21)，應符合下列規定：
圖B.0.21 含易燃液體的污水浮選罐爆炸危險區域劃分
1 罐內液體表面以上空間應劃為0區。
2 以通氣口為中心、半徑為1.5m的球形空間應劃為1區。
3 距罐外壁和頂部3m以內范圍應劃為2區。

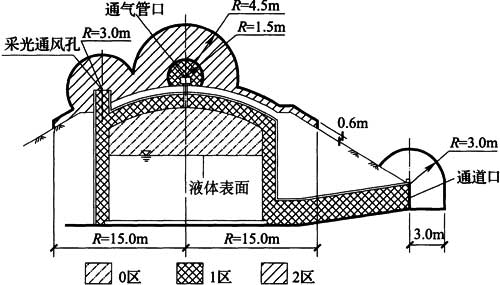

B.0.22 儲存易燃油品的覆土立式油罐的爆炸危險區域劃分(圖B.0.22)，應符合下列規定：
1 油罐內液體表面以上空間應劃為0區。
2 以通氣管口為中心、半徑為1.5m的球形空間，油罐外壁與罐室護體之間的空間，通道口門以內的空間，應劃為1區。
3 以通氣管口為中心、半徑為4.5m的球形空間，以采光通風口為中心、半徑為3m的球形空間，通道口周圍3m范圍以內的空間及以通氣管口為中心、半徑為15m、高0.6m的圓柱形空間，應劃為2區。
圖B.0.22 儲存易燃油品的覆土立式油罐的爆炸危險區域劃分

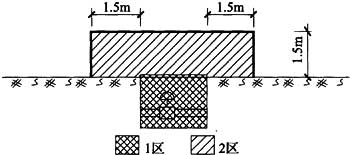

B.0.23 易燃液體閥門井的爆炸危險區域劃分(圖B.0.23)，應符合下列規定：
圖B.0.23 易燃液體閥門井爆炸危險區域劃分
1 閥門井內部空間應劃為1區。
2 距閥門井內壁1.5m、高1.5m的柱形空間應劃為2區。

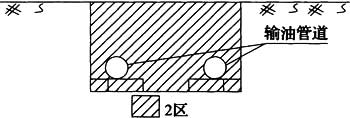

B.0.24 易燃液體管溝爆炸危險區域劃分(圖B.0.24)，應符合下列規定：
圖B.0.24 易燃液體管溝爆炸危險區域劃分
1 有蓋板的管溝內部空間應劃為1區。
2 無蓋板的管溝內部空間應劃為2區。
