GB/T 50412-2007 廳堂音質模型試驗規范 （完整版）
1 總 則
1.0.1 為規范廳堂音質模型試驗方法和測量條件，提高音質模型在廳堂設計中預測音質參數的準確度，制定本規范。
1.0.2 本規范適用于在廳堂音質設計用的縮尺模型中，預測廳堂的短延時反射聲序列分布(脈沖聲響應)、混響時間和聲場不均勻度。
1.0.3 廳堂音質模型試驗，除應符合本規范的要求以外，還應符合國家現行有關標準和規范的要求。
2 術 語
2.0.1 廳堂音質模型 scale acoustic model of auditorium
本規范所指廳堂音質模型是廳堂音質設計階段，為預測所設計的廳堂建成后的音質狀況而制作的三維縮尺模型。模型的內部形狀及內表面材料的吸聲系數與所設計的實際廳堂應一一對應，模型內聲傳播介質為空氣。
2.0.2 縮尺比 scale factor
所設計的實際廳堂線性長度與廳堂模型的線性長度之比，以整數表示。
2.0.3 短延時反射聲序列分布 the sequence distributing ofshort time sound reflecting
即脈沖聲響應，是廳堂在單位脈沖聲信號激勵下，廳堂內某測點聲壓隨時間變化的函數。
3 廳堂音質模型的制備
3.0.1 廳堂音質模型可采用達到聲學界面模擬要求的材料制作，可采用木龍骨架、密度板、大芯板、九合板等材料做底層。廳堂中以反射為主的石材、玻璃、水泥面等界面(平均吸聲系數小于0.05)，可在木面板上直接刷漆作為模擬。紙面石膏板、木板和金屬板可采用三合板刷漆作為模擬。燈光口、喇叭口等強吸聲開口可采用10mm厚的海綿或棉氈作為模擬。廳堂音質模型的表面吸聲系數應滿足本規范第3.0.3條的要求。廳堂音質模型，當用于預測本規范第1.0.2條規定的全部音質參數時，縮尺比n不宜大于l0；當僅用作預測反射聲序列分布時，縮尺比n可適當增大。
3.0.2 廳堂音質模型的內表面形狀，可在實際廳堂設計的基礎上作適當簡化，但應保留在實際廳堂中大于等于17cm的起伏。
3.0.3 廳堂音質模型的內表面各個部分(包括觀眾席)的吸聲系數，在試驗中測量中心頻率上應與實際廳堂表面相對應的中心頻率上的吸聲系數相一致，可有±l0％的誤差。
3.0.4 廳堂音質模型的外殼應有足夠的隔聲量，測試頻帶范圍內，隔聲量應不小于30dB。應保證模型試驗的房間具有足夠安靜的環境，背景噪聲不應大于30dB(A)。
3.0.5 有與觀眾廳通過臺口相連通的單獨舞臺空間的廳堂，模型應包括舞臺部分。
4 測量系統
5 測量方法
6 空氣吸收修正與結果表達
6.0.1 模型中測得的混響時間的數值，應按6.0.1-1式進行空氣吸收修正：
式中 T——修正后的廳堂混響時間；
K——常數項；
c——聲速（m/s）；
t——空氣溫度（°C）；
Tm——模型中測得的混響時間；
4mm——模型試驗時的溫度濕度條件下，各中心頻率的空氣吸收系數；
4m——設計廳堂在正常溫濕度條件（一般取溫度20°C，相對濕度60%）下的各中心頻率的空氣吸收系數。其值按附錄A求得。
6.0.2 廳堂音質模型試驗的短延時反射聲序列分布測量的結果，應用模型廳堂內測點的脈沖聲響應圖譜(回聲圖)表示。
6.0.3 混響時間測量表達形式應至少包括體積、表面積、模擬材料吸聲系數和模擬材料的表面積等模型基本參數，測試設備框圖，測點的混響時間頻率特性分布圖，模型內測點分布平面圖。
6.0.4 聲場不均勻度應為最高聲壓級與最低聲壓級之差，表達形式宜包括模型內各測點在測試頻率上相對于觀眾廳池座第一排中央座位上聲壓級的差值。
6.0.5 測試報告中，測量頻率應標其模擬的實際廳堂的測量頻率。
7 模型內表面材料吸聲系數測量
7.0.1 模型內表面材料吸聲系數測量，應在縮尺混響室中進行?？s尺混響室及試件的線性尺寸應為實際混響室及試件尺寸除以縮尺比n。模型混響室可采用厚度為10mm的有機玻璃板、玻璃板或厚度2mm以上的不銹鋼板制作，體形和擴散尺寸乘以縮尺比后應符合現行國家標準《聲學 混響室吸聲測量》GB／T 20247
對混響室的要求。
7.0.2 模型內表面材料的吸聲系數的測量頻率應按本規范第5.2.1條的規定，測量和計算方法應符合現行國家標準《聲學混響室吸聲測量》GB／T 20247的要求。
7.0.3 在用于模型內表面材料吸聲系數測量的縮尺混響室中得到的混響時間，應按本規范公式(6.0.1-1)修正。應根據修正后的混響時間值計算得出吸聲系數。
附錄A 空氣吸收系數4M的計算和常用數值表
附錄A 空氣吸收系數4m的計算和常用數值表
A.0.1 空氣吸收系數4m可按下式計算或查表A.0.1-1、表A.0.1-2求得。
式中 a——國家標準《聲學——戶外聲傳播衰減》GB/T17247中每米空氣吸收衰減系數，單位為m-1；
e——自然常數，取值2.7182818。

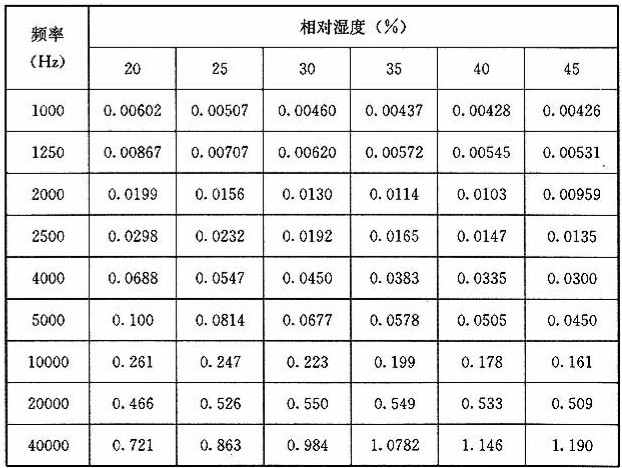

表A.0.1-1 標準大氣壓（101.325kPa）時空氣吸收系數4m值，室溫20°C

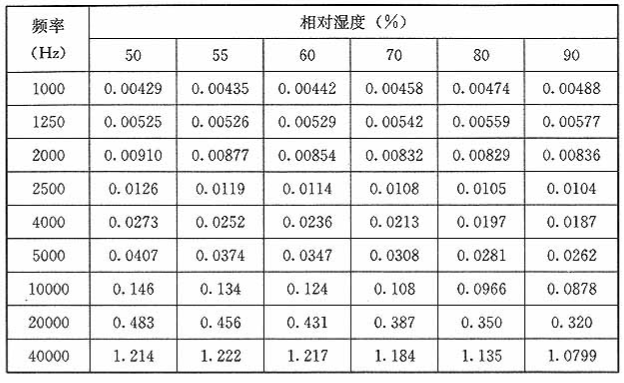

續表A.0.1-1

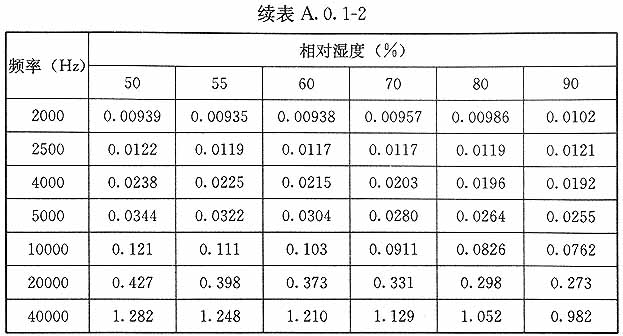

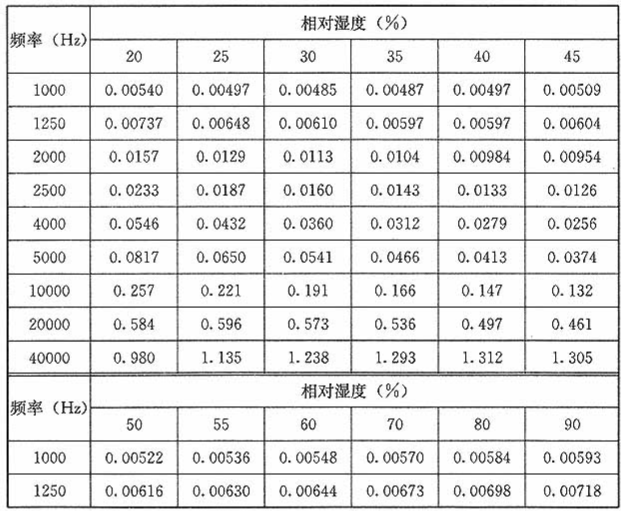

表A.0.1-2 標準大氣壓（101.325kPa）時空氣吸收系數4m值，室溫25°C
