GB 50516-2010 加氫站技術規范 （完整版）
1 總 則
1.0.1 為了在加氫站工程的設計、施工、運行中貫徹執行國家有關方針政策，統一技術要求，做到安全可靠、技術先進、節能減排、經濟合理，制定本規范。
1.0.2 本規范適用于下列新建、改建、擴建的加氫站工程的設計、施工、建造：
1 加氫站；
2 加氫加油合建站；
3 加氫加氣合建站。
1.0.3 加氫站的設計、施工、建造除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 加氫站 hydrogen fuelling station
為氫能汽車或氫氣內燃機汽車或氫氣天然氣混合燃料汽車等的儲氫瓶充裝氫燃料的專門場所。
2.0.2 自備制氫系統 the system of hydrogen produced on site
在加氫站內設置的制氫系統，通常是制氫、純化、壓縮及其配套設施的總稱。
2.0.3 加氫加油合建站 automobile gasoline and hydrogen fuelling station
既為汽車油箱充裝汽油、柴油，又為燃料電池電動汽車或氫氣內燃機汽車儲氫瓶或氫氣天然氣混合燃料汽車儲氣瓶充裝車用壓縮氫氣或氫氣天然氣混合燃料的專門場所。
2.0.4 加氫加氣合建站 automobile hydrogen and CNG fuel-ling station
既為氫燃料汽車或氫氣天然氣混合燃料汽車的儲氫瓶或儲氣瓶充裝氫氣或氫氣天然氣混合燃料，又為壓縮天然氣汽車的儲氣瓶充裝壓縮天然氣的專門場所。
2.0.5 站房 station house
用于加氫站的管理和經營的建筑物。
2.0.6 加氫島 hydrogen fuelling island
用于安裝加氫機或氫氣天然氣混合燃料加氣機的平臺。
2.0.7 加氣島 gas fuelling island
用于安裝壓縮天然氣或氫氣天然氣混合燃料的加氣機的平臺。
2.0.8 加氫機 hydrogen dispenser
給汽車的儲氫瓶(罐)充裝氫氣，并帶有控制、計量、計價裝置的專用設備。
2.0.9 加氣機 gas dispenser
給汽車儲氣瓶充裝壓縮天然氣或氫氣天然氣混合燃料，并帶有計量、計價裝置的專用設備。
2.0.10 固定式氫氣儲罐 vessels for gaseous hydrogen stor-age
固定安裝的高壓、中壓氫氣儲氣壓力容器，配帶有必要的安全裝置，壓力和溫度檢測、顯示儀器等。
2.0. 11 氫氣儲氣瓶組 Cylinder assemblies storage for gase-ous hydrogen
將若干個高壓氫氣儲氣壓力容器或儲氣瓶組裝為整體儲氣系統的氫氣儲氣設施，配帶相應的連接管道、閥門、安全裝置等。
2.0.12 移動式氫氣加氫設施 mobile hydrogen fuelling fa-cility
可移動的、直接對氫能汽車或氫內燃機汽車或氫氣天然氣混合燃料汽車等的儲氫瓶充裝氫燃料的專門設施。
2.0.13 氫氣壓縮機間 hydrogen compressor room
設有加氫站充裝氫氣增壓用氫氣壓縮機的房間。
2.0.14 撬裝式氫氣壓縮機組 portable hydrogen compressor unit
設置在一個或多個可移動或搬運的底座(盤)上的氫氣壓縮機及其輔助設備、電氣裝置、連接管線等。
2.0.15 放空排氣裝置 vent unit
用于匯集加氫站的設備、管路系統放空氫氣或氫氣天然氣混合燃料的排氣專用裝置。
2.0.16 冷凝水排放裝置 condensate drain unit
用于匯集加氫站的設備、管路系統排放的冷凝水的專用裝置。
2.0.17 拉斷閥 break away coupling
在一定的外力作用下可被分離為兩節，分離后具有自密封功能的閥門。
2.0.18 氫氣長管拖車 tube trailers for gaseous hydrogen
由若干個高壓氫氣壓力容器或氣瓶組裝后設置在汽車拖車上，用于運輸高壓氫氣的裝置，配帶相應的連接管道、閥門、安全裝置等。
3 基本規定
3.0.1 加氫站可采用氫氣長管拖車運輸、管道輸送或自備制氫系統等方式供氫。加氫站可與天然氣加氣站或加油站聯合建站。

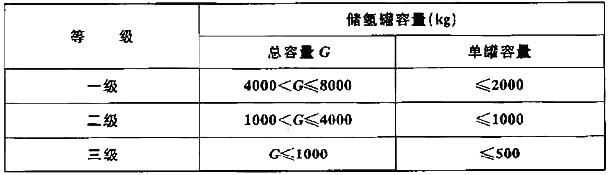

3.0.2加氫站的等級劃分，應符合表3.0.2的規定。
表3.0.2加氫站的等級劃分
3.0.3 加氫站內儲氫罐容量應根據氫氣來源、氫能汽車數量、每輛汽車的氫氣充裝容量和充裝時間以及儲氫罐壓力等級等因素確定。在城市建成區內的儲氫罐總?cè)萘坎坏贸^1000kg。

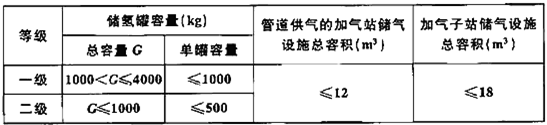

3.0.4 加氫加氣合建站的等級劃分，應符合表3. 0.4的規定。加氫加氣合建站中的天然氣加氣站與天然氣儲配站合建時，應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。
表3.0.4加氫加氣合建站的等級劃分
注：管道供氣的加氣站儲氣設施容積是各個儲氣設施的結構容積或水容積之和。

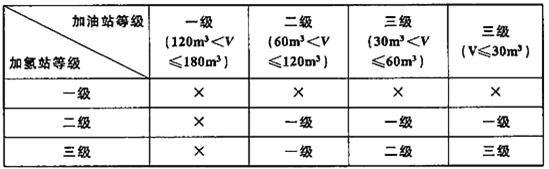

3.0.5 加氫加油合建站的等級劃分，應符合表3.0.5的規定。
表3.0.5加氫加油合建站的等級劃分
注：1V為油罐總?cè)莘e（m3）。
2柴油罐容積可折半計入油罐總?cè)莘e。
3當油罐總?cè)莘e大于60m3時，油罐單罐容積不得大于50m3；當油罐總?cè)莘e小于或等于60m3時，油罐單罐容積不得大于30m3。
4當儲氫罐總?cè)萘看笥?000kg時，單罐容量不得大于2000kg；當儲氫罐總?cè)萘看笥?000kg時，單罐容量不得大于1000kg；
5“X”表示不得合建。
3.0.6 加氫站的火災危險類別應為甲類。加氫站內有爆炸危險房間或區域的爆炸危險等級應為1區或2區。
3.0.7 加氫站的爆炸危險區域等級范圍劃分應符合本規范附錄A的要求。
3.0.8 加氫站內設有制取氫氣的自備制氫系統時，應符合現行國家標準《氫氣站設計規范》GB 50177的有關規定。
3.0.9 加氫加油合建站、加氫加氣合建站中的加油、加氣設施的設計、施工，應符合現行國家標準《汽車加油加氣站設計與施工規范》GB 50156的有關規定。
3.0.10 加氫站采用移動式加氫設施時，應符合現行國家標準《水電解制氫系統的技術要求》GB／T 19774和《變壓吸附提純氫系統技術要求》GB／T 19773的有關規定。
4 站址選擇
4.0.1 加氫站的站址選擇，應符合城鎮規劃、環境保護和節約能源、消防安全的要求，并應設置在交通方便的位置。
4.0.2 在城市建成區內不應建立一級加氫站、一級加氫加氣合建站和一級加氫加油合建站。
4.0.3 城市建成區內的加氫站等，宜靠近城市道路，但不應設在城市干道的交叉路口附近。

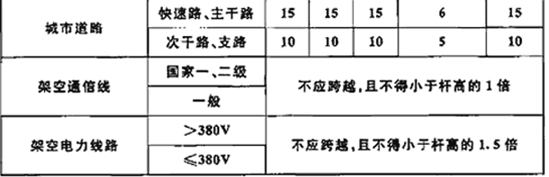

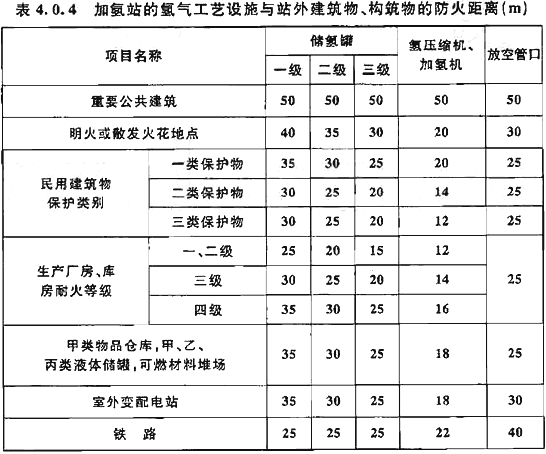

4.0.4 加氫站的氫氣工藝設施與站外建筑物、構筑物的防火距離，不應小于表4.0.4的規定。
注：1加氫站的撬裝工藝設施與站外建筑物、建筑物的防火距離，應按本表相應設施的防火間距確定。
2加氫站的工藝設施與郊外公路的防火距離應按城市道路確定；高速公路、Ⅰ級和Ⅱ級公路應按城市快速路、主干路確定:Ⅲ級和Ⅵ級公路應按城市次干路、支路確定。
3長管拖車固定車位與站外建筑物、構筑物的防火距離，應按本表儲氫罐的防火距離確定。
3鐵路以中心線計，城市道路以相鄰路側記。
4.0.5 民用建筑物保護類別劃分應符合本規范附錄B的要求。
4.0.6 加氫加氣合建站的壓縮天然氣工藝設施與站外建筑物、構筑物的防火距離，應符合現行國家標準《汽車加油加氣站設計與施工規范》GB 50156的有關規定。
當加氫加氣合建站與天然氣儲配站合建時，應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。
4.0.7 加氫加油合建站的加油工藝設施與站外建筑物、構筑物的防火距離，應符合現行國家標準《汽車加油加氣站設計與施工規范》GB 50156的有關規定。
5 總平面布置

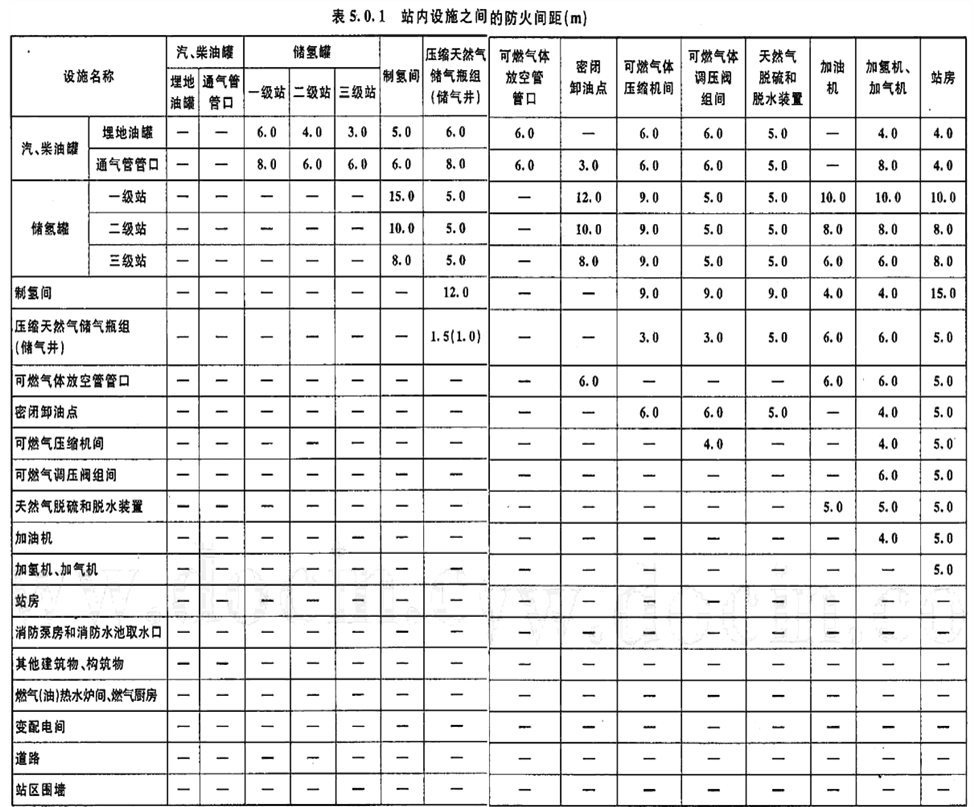

5.0.1 氫氣加氫站、加氫加氣合建站、加氫加油合建站站內設施之間的防火距離，不應小于表5.0.1的規定。
注：1地上油罐與儲氫罐等具有可燃氣體的建筑物、構筑物之間的防火間距，均按表中埋地油罐的防火間距增加5m，
2括號內數值為儲氣與儲氣井之間的距離。
3加氫機、加油機、加氣機與非實體圍墻的反防火間距不應小于5m。
4撬裝工藝設備與站內其他設施的防火間距，應按本表制氫或相應設備的防火間距確定。
5站房、變配電間的起算點應為門窗。其他建筑物、構筑物根據需要獨立設置的汽車洗車房、潤滑劑儲存及加注間、小商品便利店、廁所等。
5.0.2 加氫站的圍墻設置應符合下列規定：
1 加氫站的工藝設施與站外建筑物、構筑物之間的距離小于或等于本規范表4.0.4的防火間距的1.5倍，且小于或等于25m時，相鄰一側應設置高度不低于2.2m的不燃燒實體圍墻；
2 加氫站的工藝設施與站外建筑物、構筑物之間的距離大于本規范表4. 0. 4中的防火間距的1.5倍，且大于25m時，相鄰一側可設置非實體圍墻；
3 面向進、出口道路的一側宜開放或部分設置非實體圍墻。
5.0.3 加氫站的車輛入口和出口應分開設置。
5.0.4 加氫站站區內的道路設置應符合下列規定：
1 單車道寬度不應小于3.5m，雙車道寬度不應小于6m；
2 站內的道路轉彎半徑應按行駛車型確定，且不宜小于9m，道路坡度不應大于6％。汽車停車位處可不設坡度。
5.0.5 加氫島應高出停車場的地坪，且宜為0.15m～0.20m，其寬度不應小于1.20m。
5.0.6 在加氫加油合建站內，宜將柴油罐布置在儲氫罐或壓縮天然氣儲氣瓶組與汽油罐之間。
5.0.7 加氫站內的氫氣長管拖車的布置應符合下列規定：
1 應設有固定的停放車位，其數量應根據加氫站規模、自備制氫裝置生產氫氣能力和氫氣長管拖車規格以及周轉時間等因素確定；
2 氫氣長管拖車停車位與站內建筑物、構筑物的防火距離應按本規范表5. 0.1中氫氣儲罐的防火距離確定；
3 氫氣長管拖車的儲氣瓶卸氣端應設鋼筋混凝土實體墻，其高度不得低于長管拖車的高度，長度不應小于長管拖車車寬的2倍；
4 氫氣長管拖車的儲氣瓶卸氣端的鋼筋混凝土實體墻可作為站區圍墻的一部分。
5.0.8 加氫加氣合建站、加氫加油合建站的加油島、加氣島等的布置應符合現行國家標準《汽車加油加氣站設計與施工規范》GB 50156的有關規定。加氫加氣合建站中的加氫島與加氣島可合為同一場所。
6 加氫工藝及設施
7 消防與安全設施
8 建筑設施
8.0.1 氫氣加氫站或合建站內的建筑物耐火等級不應低于二級。
8.0.2 氫氣加氫站或合建站內的建筑物宜為單層建筑。
8.0.3 加氫島、加氫機安裝場所的上部罩棚應符合下列規定：
1 罩棚應采用不燃材料制作。當罩棚的承重構件為鋼結構時，其耐火極限不應低于0.25h；
2 罩棚內表面應平整，坡向外側不得積聚氫氣。
8.0.4 有爆炸危險房間，宜采用鋼筋混凝土柱承重的框架或排架結構。當采用鋼柱承重時，鋼柱應采取防火保護措施，其耐火極限不得低于2.0h。
8.0.5 有爆炸危險房間應按現行國家標準《建筑設計防火規范》GB 50016的有關規定，設置泄壓設施，其泄壓面積不得小于屋頂面積或最長一面墻面積的1.2倍。
8.0.6 氫氣加氫站或合建站的門、窗均應向外開啟，有爆炸危險房間的門、窗應采用撞擊時不產生火花的材料制作。
8.0.7 氫氣壓縮機間、氫氣調壓閥組間等宜采用半敞開或敞開式建筑物，凈空高度不宜低于3.5m。
8.0.8 氫氣加氫站或合建站內的儲氫罐或氫氣儲氣瓶組與氫氣壓縮機間、氫氣調壓閥組間、變配電間相鄰布置，且防火間距不能滿足本規范第5.0.1條的規定時，應采用鋼筋混凝土防火墻隔開。隔墻頂部應比儲氫罐或氫氣儲氣瓶組頂部高1m及以上，隔墻長度應為儲氫罐或氫氣儲氣瓶組總長并在兩端各增加2m及以上，隔墻厚度不得小于0.20m。
8.0.9 有爆炸危險房間的上部空間，應通風良好。頂棚內表面應平整，且避免死角，不得積聚氫氣。
8.0.10 有爆炸危險房間或區域內的地坪，應采用不發生火花地面。
8.0.11 加氫站內不得設有經營性的住宿、餐飲和娛樂等設施。
8.0.12 加氫加油合建站內，不得建地下室和半地下室。位于有爆炸危險區域內的操作井、排水井應采取防止?jié)B漏和產生火花的措施。
9 給水排水
9.0.1 加氫站和加氫加油合建站、加氫加氣合建站的生產、生活給水管道，宜與消防給水管道合并設置。
9.0.2 水冷式氣體壓縮機等所需的冷卻水系統，應符合下列要求：
1 供水壓力宜為0.15MPa～0.40MPa，水質及排水溫度應符合現行國家標準《壓縮空氣站設計規范》GB 50029的有關規定；
2 冷卻水宜采用閉式循環水系統；
3 應裝設斷水保護裝置。
9.0.3 加氫加油合建站的排水，應符合下列規定：
1 站區內地面雨水可散流排至站外。當雨水有明溝排到站外時，應在排出圍墻之前設置水封裝置；
2 清洗油罐的污水應集中收集處理，不得直接排入排水管道；
3 不應采用暗溝排水。
10 電氣裝置
11 采暖通風
11.0.1 加氫站、加氫加油合建站、加氫加氣合建站內有爆炸危險的房間嚴禁明火采暖。

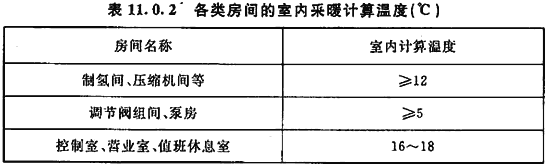

11.0.2 站區內各類房間的室內采暖計算溫度，應符合表11.0.2的規定。
11.0.3 加氫站的采暖，宜采用城市、小區或鄰近單位的熱源。
11.0.4 站區內的采暖管道，宜采用直埋敷設。當采用地溝敷設時，地溝與可燃氣體管道、油品管道之間的距離，應符合現行國家標準《鍋爐房設計規范》GB 50041的有關規定，其地溝應充沙填實，進、出建筑物處應采取隔斷措施。
11.0.5 加氫站內有爆炸危險房間的自然通風換氣次數不得少于5次／h；事故排風換氣次數不得少于15次／h，并應與空氣中氫氣濃度報警裝置連鎖。
11.0.6 有爆炸危險房間，事故排風風機的選型，應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。
12 施工、安裝和驗收
13 氫氣系統運行管理
13.0.1 氫氣系統運行中的安全管理，除應符合現行國家標準《氫氣使用安全技術規程》GB 4962、《氧氣及相關氣體安全技術規程》GB 16912的有關規定外，應結合具體條件制定操作安全規程、氫氣事故處理規程和應急救援預案等。
13.0.2 從事氫氣系統的操作和維修人員均應接受相應的培訓，并取得上崗資格證書。
13.0.3 氫氣系統的操作和維修人員進入工作場所，不得穿戴化纖工作服、工作帽和帶釘鞋，嚴禁帶入火種。
13.0.4 氫氣設備、管道、容器及其保溫層內，在投入運行前、檢修動火作業前或長期停用前后，均應采用氮氣進行吹掃置換，并應取樣分析含氫量不超過0.4％或含氧量不超過0.5％后再進行作業。
13.0.5 氫氣設備、管道和容器的檢修，應切斷相應的電源、氣源，并用盲板隔斷與尚在運行中的設備、管道和容器的聯系，并經氮氣吹掃置換合格后再進行檢修。
13.0.6 氫氣系統運行操作人員、檢修人員，不得隨意敲擊氫氣設備、管道和容器；檢修人員應使用銅質工具，且不得隨意觸動運行中的設備、管道和容器。
13.0.7 氫氣設備、管道和容器檢修后，均應進行氣密性試驗、泄漏量試驗，并應符合本規范第12.3.10條的規定。
13.0.8 運行中的氫氣系統應每年進行1次檢查、監測，取得許可證書，并保存相關記錄。
13.0.9 加氫站有爆炸危險區域(房間)內的電氣設施應定期進行檢查、監測，并不宜超過1年。
13.0.10 輸送或使用氫氣的普通鋼瓶或長管鋼瓶，嚴禁將氫氣用完，應保留0.2MPa以上的余壓。嚴禁對氣瓶進行敲擊、碰撞；氣瓶不得靠近熱源，并防止曝曬。
13.0.11 氫氣或氫氣設備、容器和管道中的冷凝水不得隨意排放，氫氣必須經帶有阻火器的放空管排放；冷凝水必須經疏水裝置排放至冷凝水排放裝置排放。
13.0.12 氫氣系統運行中，應至少每天人工分析1次室內或移動氫氣設備內易積聚氫氣處的氫氣濃度；超過規定濃度時，應及時查明原因和開啟相應的事故通風機。
13.0.13 加氫站有爆炸危險區域(房間)應設有明顯的標志，并應指出其危險性。
13.0.14 加氫站發生氫氣著火時，應采取下列安全措施：
1 在確保安全的前提下，應切斷氫氣氣源；不能切斷時，只要有氫氣泄漏，不應急于撲滅氫氣火焰；
2 宜對周圍設備噴水冷卻；
3 應及時報警，并撤離危險區內人員。
附錄A 加氫站爆炸危險區域的等級范圍劃分
A.0.1 有爆炸危險區域的等級定義應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。
A.0.2 加氫機爆炸危險區域的劃分，應符合下列規定(圖A.0.2)：
1 加氫機內部空間為1區；
2 以加氫機外輪廓線為界面，以4.5m為半徑的地面區域為底面和以加氫機頂部以上4.5m為頂面的圓臺形空間為2區。

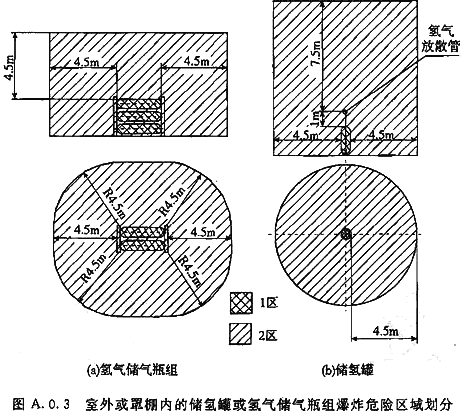

A.0.3 室外或罩棚內儲氫罐或氫氣儲氣瓶組的爆炸危險區域劃分，應符合下列規定(圖A. 0.3)：
1 設備本身為1區；
2 以設備外輪廓線為界面，以4.5m為半徑的地面區域、頂部空間區域為2區；
3 設備的放空管應集中設置。從氫氣放空管管口計算，半徑為4.5m的空間和頂部以上7.5m的空間區域為2區。

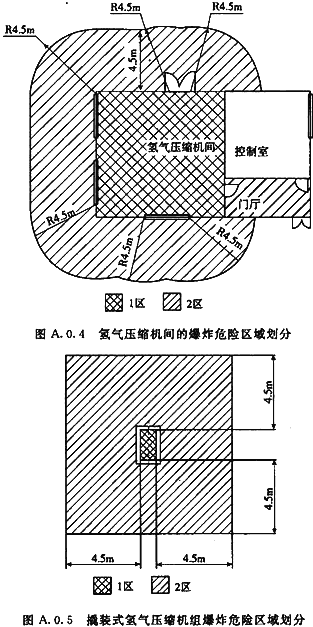

A.0.4 氫氣壓縮機間的爆炸危險區域劃分，應符合下列規定(圖A.0.4)。
1 房間內的空間為1區；
2 以房間的門窗邊沿計算，半徑為4.5m的地面、空間區域為2區；
3 從氫氣放空管管口計算，半徑4.5m的區域和頂部以上7.5m的空間區域為2區。
A.0.5 撬裝式氫氣壓縮機組爆炸危險區域的劃分，應符合下列規定(圖A.0.5)：
1 設備內為1區；
2 以撬裝式氫氣壓縮機組的外輪廓線為界面，以4.5m為半徑的地面區域、頂部空間為2區。
附錄B 民用建筑物保護類別劃分
B.0.1 重要公共建筑物應包括下列建筑物、構筑物：
1 地市級及以上的黨政機關辦公樓；
2 高峰使用人數或座位數超過1500人(座)的體育館、會堂、影劇院、娛樂場所、車站、證券交易所等人員密集的公共室內場所；
3 藏書量超過50萬冊的圖書館；地市級及以上的文物古跡、博物館、展覽館、檔案館等建筑物；
4 省級及以上的郵政樓、電信樓等通信、指揮調度建筑物；
5 省級及以上的銀行等金融機構辦公樓，省級及以上的廣播電視建筑物；
6 高峰使用人數超過5000人的露天體育場、露天游泳場和其他露天公眾聚會娛樂場所；
7 使用人數超過500人的中小學校；使用人數超過200人的幼兒園、托兒所、殘障人員康復設施；150床位及以上的養老院、療養院、醫院的門診樓和住院樓等醫療、衛生、教育建筑物(有圍墻者，從圍墻邊算起)；
8 總建筑面積超過15000m2的商店建筑和旅館建筑，商業營業場所的建筑面積超過15000m2的綜合樓(商住樓)，以及總建筑面積超過30000m2的辦公樓、寫字樓、科研樓等其他公共建筑物；
9 地鐵出入口、隧道出入口。
B.0.2 一類保護物應包括下列建筑物、構筑物：
1 縣級黨政機關辦公樓，
2 高峰使用人數或座位數超過800人(座)的體育館、會堂、會議中心、電影院、劇場、室內娛樂場所、車站和客運站等公眾聚會場所；
3 縣級文物古跡、博物館、展覽館、檔案館和藏書量超過10萬冊的圖書館等建筑物；
4 縣級及以上的郵政樓、電信樓等通信、指揮調度建筑；支行級及以上的銀行等金融機構辦公樓；
5 高峰使用人數超過1000人的露天體育場、露天游泳場和其他露天公眾聚會娛樂場所；
6 除本規范第B.0.1條規定以外的中小學校、幼兒園、托兒所、殘障人員康復設施、養老院、療養院、醫院的門診樓和住院樓等醫療、衛生、教育建筑物(有圍墻者，從圍墻邊算起)；
7 總建筑面積超過3000m2的商店(商場)、綜合樓、證券交易所；總建筑面積超過1000m2的地下商店(商業街)以及總建筑面積超過5000m2的菜市場等商業營業場所；
8 總建筑面積超過5000m2的辦公樓、寫字樓等辦公建筑物；
9 總建筑面積超過5000m2的居住建筑(含宿舍)、商住樓；
10 高層民用建筑物；
11 總建筑面積超過6000m2的其他建筑物；
12 車位超過50個的汽車庫和車位超過150個的停車場；
13 城市主干道的橋梁、高架路等。
B.0.3 二類保護物應包括下列建筑物、構筑物：
1 除本規范第B. 0.1條和第B.0.2條規定以外的體育館、會堂、電影院、劇場、室內娛樂場所、車站、客運站、體育場、露天游泳場和其他露天娛樂場所等室內外公眾聚會場所；
2 總建筑面積超過1000m2的商店(商場)、綜合樓、證券交易所，以及總建筑面積超過1500m2的菜市場等商業營業場所；
3 總建筑面積超過1000m2的辦公樓、寫字樓等辦公類建筑物；
4 總建筑面積超過1000m2的居住建筑(含宿舍)或居住建筑群；
5 總建筑面積超過2000m2的其他建筑物；
6 車位超過20個的汽車庫和車位超過50個的停車場；
7 除一類保護物以外的橋梁、高架路等。
B.0.4 三類保護建筑物應包括除第B.0.1條～第B.0.3條規定以外的建筑物、構筑物。
B.0.5 與第B.0.1條～第B.0.4條規定的同樣性質或規模的獨立地下建筑物等同于相對應的各類建筑物。
