GB 50639-2010 錦綸工廠設計規范 （完整版）
1 總 則
1.0.1 為規范錦綸工廠設計，做到技術先進、經濟合理、安全可靠、節能降耗、清潔生產、保護環境，依據國家現行有關法律、法規，制定本規范。
1.0.2 本規范適用于以已內酰胺(CPL)或尼龍66鹽(AH鹽)為原料，或以其聚合物切片(聚酰胺6切片或聚酰胺66切片)為原料的錦綸工廠新建、改建和擴建工程的設計，包括錦綸工業長絲后處理的捻線、織布、浸膠車間。本規范不適用于芳香族聚酰胺纖維(芳綸)的工廠設計。
1.0.3 錦綸工廠設計應符合項目環境影響評估報告、職業安全衛生評估報告、能源評估報告等有關要求。
1.0.4 錦綸工廠設計應因地制宜、認真調查研究、收集資料，積極采用成熟的新技術、新工藝、新設備、新材料，進行多方案技術經濟比較，擇優確定工程設計方案。
1.0.5 錦綸工廠設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和代號
2.2 代 號
AH鹽——尼龍66鹽(hexamethylene diamine adipate；nylon 66 salt)；
ATY——空氣變形絲(air texturing yarn)；
BCF——膨化變形絲(bulked continuous filament)；
CPL——已內酰胺(caprolactam)；
DT——牽伸絲(draw twist)；
DTY——牽伸變形絲(draw textured yarn)；
FDY——全牽伸絲(fully drawn yarn)；
HART——可尋址遠程傳感器高速通道(Highway Addressable Remote Transducer)；
HOY——高取向絲(high oriented yarn)；
HTM——熱媒(heat transfer media)；
POY——預取向絲，部分取向絲(partially oriented yarn，pre-oriented yarn)；
PA——聚酰胺(polyamide)；
PA6——聚酰胺6(polyamide 6，nylon 6)；
PA66——聚酰胺66(polyamide 66，nylon 66)；
SSP——固相縮聚(solid—state polycondensation)；
TEG——三甘醇(triethylene glycol，triglycol)；
TTY——倍捻變形絲(throwster textured yarn)；
UDY——未拉伸絲(undraw yarn)。
3 工藝設計
4 聚合設備及布置
5 紡絲和后處理設備及布置
6 工藝管道設計
7 輔助生產設施
8 自動控制和儀表
9 電 氣
10 總圖運輸
11 建筑、結構
12 給水排水
13 采暖、通風和空氣調節
附錄A 錦綸工廠可燃、可爆、有毒物質數據
附錄A 錦綸工廠可燃、可爆、有毒物質數據

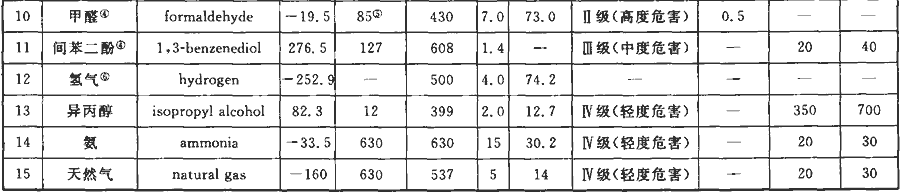

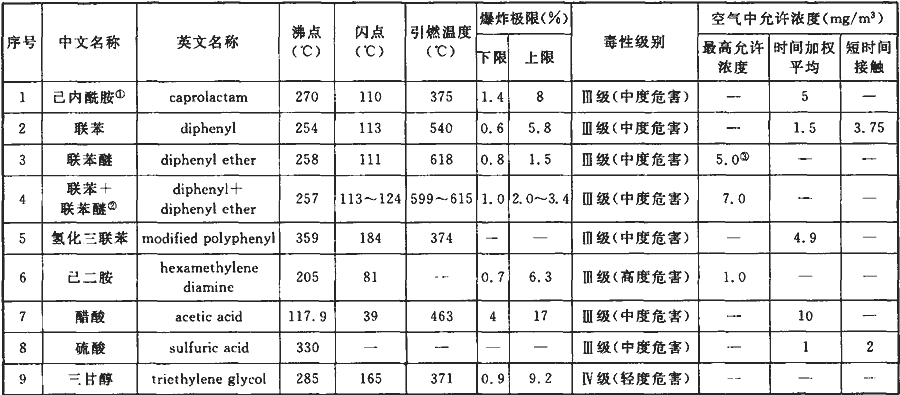

表A 錦綸工廠可燃、可爆、有毒物質數據表
注：① 己內酰胺粉塵在空氣中的爆炸下限為：20g／m3。
② 聯苯＋聯苯醚的組分為聯苯26.5％(wt)，聯苯醚73.5％(wt)；該混合物的物性參數因供貨商不同有差異。
③ 聯苯醚的車間空氣中最高容許濃度為前蘇聯標準。本品有毒，可燃，具刺激性，急性毒性：LD50為3990mg／kg(大鼠經口)。
④ 為錦綸工業絲后處理生產簾子布、帆布用浸漬液原料。
⑤ 閃點指37％甲醛水溶液(甲醇含量低于2％)。
⑥ 高濃度氫氣有窒息性。
