GB/T 5824-2008 建筑門窗洞口尺寸系列 （完整版）
1 范圍
1 范圍
本標準規定了建筑門窗洞口寬度、高度尺寸的術語和定義、尺寸系列及選用要求。
本標準適用于工業與民用建筑各類材料內、外墻體的門和窗洞口。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 5823 建筑門窗術語
GBJ 2 建筑模數協調統一標準
3 術語和定義
3.1
門窗洞口(寬度、高度)標志尺寸 coordinating size between opening and frame of windows and doors
符合門窗洞口寬、高模數數列的規定，用以標注門窗洞口水平、垂直方向定位線的垂直距離，是門窗寬、高構造尺寸與洞口寬、高構造尺寸的協調尺寸，簡稱門窗洞口標志寬度(B)、標志高度(A)尺寸，單位為毫米。
3.2
門窗洞口寬、高定位線 width and height position lines of opening for windows and doors
門窗洞口寬、高標志尺寸的位置線，是協調門窗與洞口之間相互位置的基準(見圖1、圖2)。
3.3
門窗洞口寬、高構造尺寸 width and height of structural reveal
門窗洞口寬度、高度的設計尺寸，是指洞口的凈寬(B1)、凈高(A1)尺寸。
3.4
門窗寬、高構造尺寸 width and height of windows and doors
門窗寬度、高度的設計尺寸，是指門窗外形的寬度(B2)、高度(A2)尺寸。
3.5
門窗洞口尺寸系列 size system of opening for windows and doors
按GBJ 2規定的建筑模數數列所選定的建筑門窗洞口寬、高的的一系列標志尺寸和由它們組成的指定規格。
3.6
門、窗洞口高、寬度基本參數 basic height and width parameter of opening for windows and doors
符合門窗洞口寬度、高度采用的水平、豎向擴大模數數列并經指定的標志寬度、高度尺寸。
3.7
門、窗洞口高、寬度輔助參數 auxiliary height and width parameter of opening for windows and doors
在門窗洞口寬度、高度采用的水平、豎向擴大模數數列中，插入小于該數列模數基數的模數參數級差，形成并經指定的標志寬度、高度尺寸。
3.8
門、窗洞口標志尺寸基本規格 coordinating basic specification of opening for windows and doors
門窗洞口的寬度、高度均為基本參數的洞口標志尺寸規格。
3.9
門、窗洞口標志尺寸輔助規格 coordinating auxiliary specification of opening for windows and doors
門窗洞口的寬度、高度中至少有一個為輔助參數的洞口標志尺寸規格。
3.10
門窗洞口的規格型號 ordinance of opening for windows and doors
以門窗洞口標志寬度和高度的千、百、十位數字，前后順序排列組成的六位數字表示，如不足1000mm的則前面加0。
示例1：門洞口的標志寬度為900mm、標志高度為2100mm時，其型號為090210。
示例2：窗洞口的標志寬度為1200mm、標志高度為1500mm時，其型號為120150。
3.11
基本門 elementary door
符合門洞口尺寸系列基本規格的單樘門。
3.12
基本窗 elementary window
符合窗洞口尺寸系列基本規格的單樘窗。
3.13
門窗安裝構造縫隙尺寸 size of structural gap for installing windows and doors
門窗寬、高構造尺寸和門窗洞口寬、高構造尺寸分別與洞口寬、高定位線之間裝配空間尺寸的總稱，符號為J。為區分門窗洞口定位線與門窗構造尺寸和洞口構造尺寸之間的不同情況的縫隙尺寸，分別以縫隙分尺寸符號了J1、J2、……、J8表示(見圖1、圖2)。

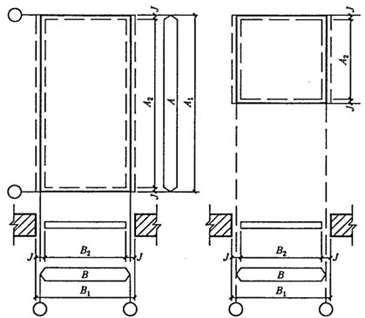

a)門窗洞口定位線位置
b)門窗洞口豎向定位線位置(磚墻、門有下框)

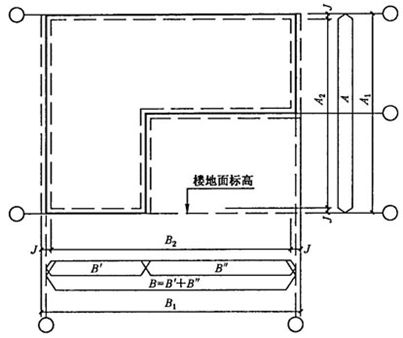

c）連窗門洞口定位線位置
d）窗門洞口豎向定位線位置（墻板、門無下框）
e)非矩形門窗洞口定位線位置
圖1 門窗洞口定位線位置示意

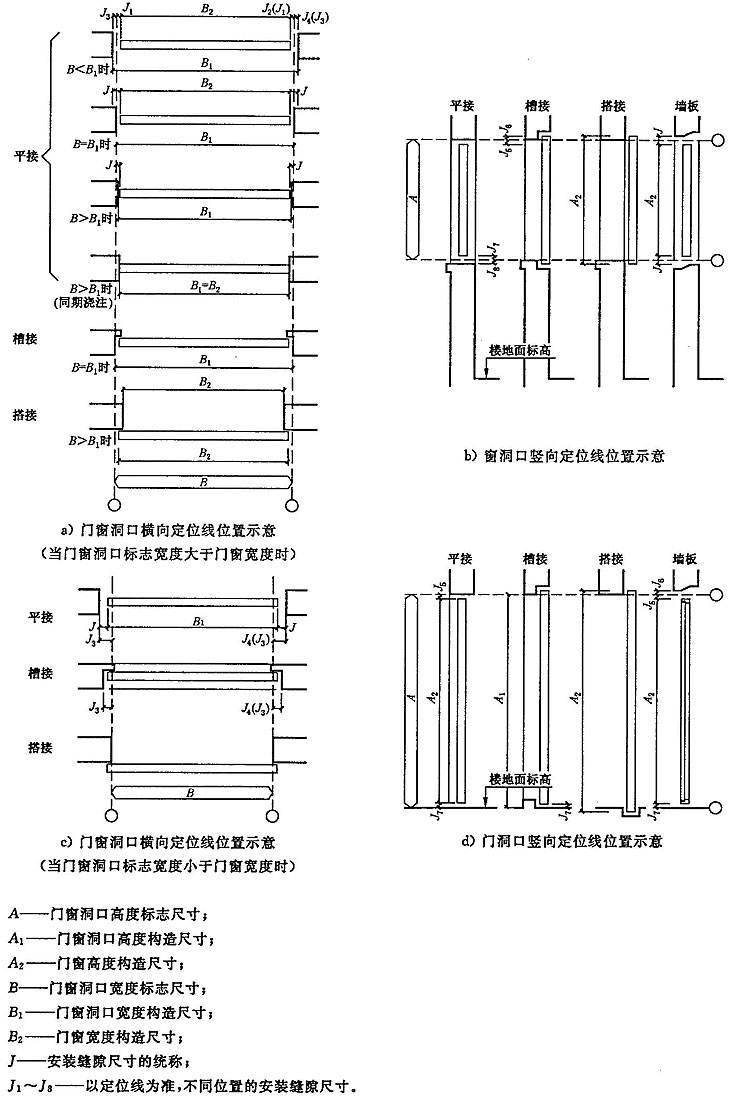

圖2 門窗洞口定位線位置的幾種常見形式
4 建筑門窗洞口尺寸系列
4.1 建筑門洞口尺寸系列應符合表1的規定。

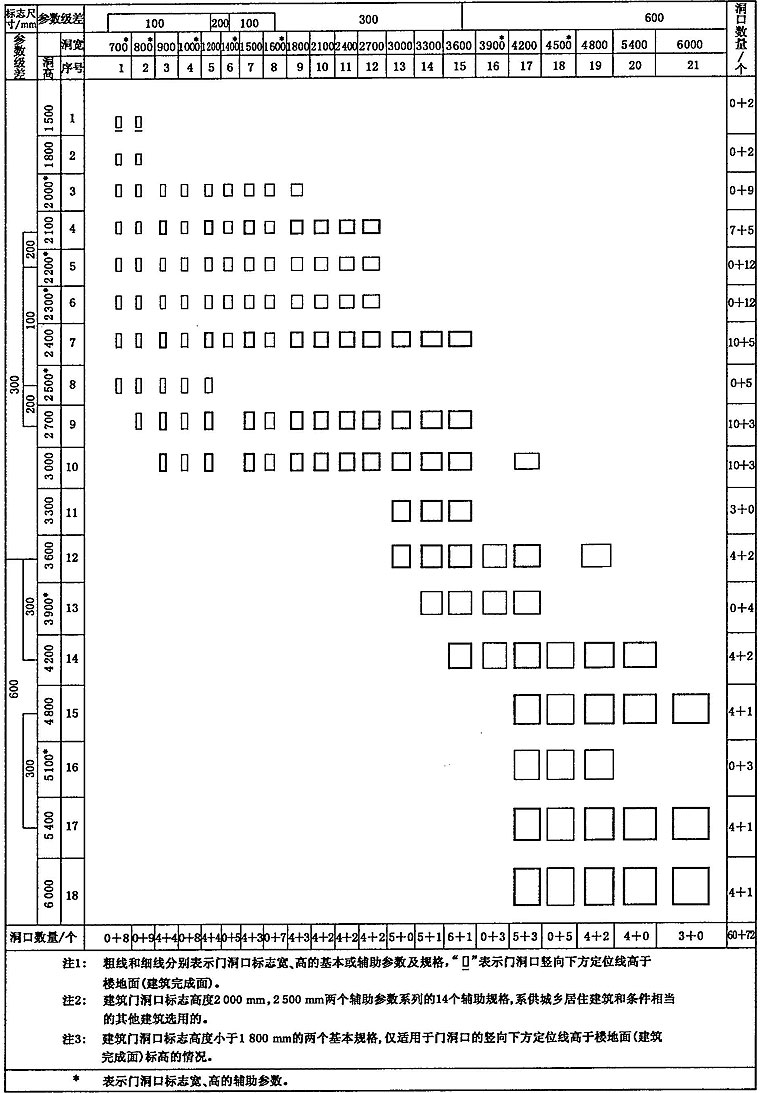

表1 建筑門洞口尺寸
4.2 建筑窗洞口尺寸系列應符合表2的規定。

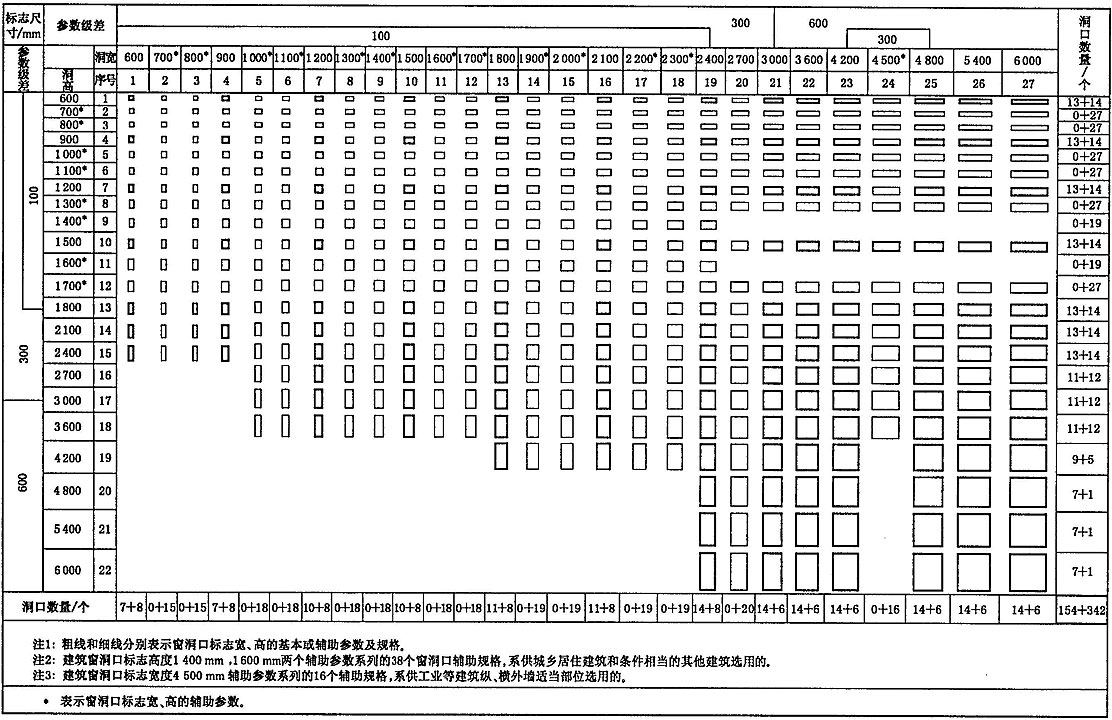

表2 建筑窗洞口尺寸系列
5 門窗洞口和門窗的寬、高構造尺寸的確定
5.1 門窗洞口和門窗的寬、高構造尺寸，分別以門窗洞口寬、高定位線為基準，按門窗的安裝形式、安裝方法和安裝構造縫隙確定(見圖2)。
5.2 門窗洞口和門窗的寬、高構造尺寸，根據洞口寬、高定位線的不同位置，分別有大于、等于或小于門窗洞口寬、高標志尺寸三種情況。
5.3 門窗洞口和門窗的寬、高構造尺寸，應按門窗與洞口之間平接、槽接、搭接三種不同安裝方法，以及洞口墻體表面裝飾層材料尺寸和門窗安裝構造縫隙尺寸確定。
6 門窗洞口寬、高定位線的確定
6.1 門窗洞口橫向定位線間的距離(即門窗洞口寬度標志尺寸)包括等于、大于或小于門窗洞口寬度構造尺寸三種情況(見圖2a、圖2c)。
6.2 門窗洞口高度標志尺寸的上定位線與洞口頂面(一般為各類墻體、梁的底面)或各類墻板的定位線相重合，或高于門窗與墻體同期澆筑的墻體底面(見圖2b)。
6.3 門洞口(包括落地窗洞口)高度標志尺寸的下定位線與樓地面標高相重合，或高于該標高(見圖2d)。
6.4 窗洞口高度標志尺寸的下定位線(一般為窗臺高度定位線)高于各類墻體頂面，或與各類墻體頂面和各類墻板的定位線相重合，或低于窗與墻體同期澆筑的墻體頂面。
