GB/T 8478-2008 鋁合金門窗 （完整版）
1 范圍
1 范圍
本標準規定了鋁合金門窗的術語和定義、分類、命名和標記、要求、試驗方法、檢驗規則、產品標志、合格證書、使用說明書、包裝、運輸和貯存。
本標準適用于手動啟閉操作的建筑外墻和室內隔墻用窗和人行門，以及垂直屋頂窗。非手動啟閉操作的墻體用門、窗以及垂直天窗可參照使用。
本標準不適用于天窗、非垂直屋頂窗、卷簾門窗和轉門。
本標準不適用于防火門窗、逃生門窗、排煙窗、防射線屏蔽門窗等特種門窗。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 191 包裝儲運圖示標志
GB/T 2680 建筑玻璃 可見光透射比、太陽光直接透射比、太陽能總透射比、紫外線透射比及有關窗玻璃參數的測定
GB/T 4956 磁性金屬基體上非磁性覆蓋層厚度測量 磁性法
GB/T 5237(所有部分) 鋁合金建筑型材
GB/T 5823 建筑門窗術語
GB/T 5824 建筑門窗洞口尺寸系列
GB/T 7106 建筑外門窗氣密、水密、抗風壓性能分級及其檢測方法
GB/T 8484 建筑外門窗保溫性能分級及檢測方法
GB/T 8485 建筑門門窗空氣聲隔聲性能分級及其檢測方法
GB/T 14155-2008 整樘門 軟重物體撞擊試驗
GB/T 9158-1988 建筑用窗承受機械力的檢測方法
GB 9969.1 工業產品使用說明書 總則
GB 11614 浮法玻璃
GB/T 11976 建筑外窗采光性能分級及檢測方法
GB/T 13306 標牌
GB/T 14436 工業產品保證文件 總則
GB/T 12967.6-2008 鋁及鋁合金陽極氧化膜檢測方法 第6部分：目視觀察法檢驗著色陽極氧化膜色差和外觀質量
GB/T 15519 化學轉化膜 鋼鐵黑色氧化膜 規范和試驗方法
GB 16776 建筑用硅酮結構密封膠
JG/T 192 建筑門窗反復啟閉性能檢測方法
JGJ 113 建筑玻璃應用技術規程
JGJ/T 151 建筑門窗玻璃幕墻熱工計算規程
ISO 8275：1985 整樘門 垂直荷載試驗方法
ISO 9381：2005 平開門和旋轉門 抗靜扭曲性的測定
3 術語和定義
3.1 鋁合金門窗 aluminium windows and doors
采用鋁合金建筑型材制作框、扇桿件結構的門、窗的總稱。
3.2 遮陽性能 solar shading property
門窗在夏季阻隔太陽輻射熱的能力。遮陽性能用遮陽系數SC表示。
3.3 遮陽系數 shading coefficient of window
SC
在給定條件下，太陽輻射透過外門、窗所形成的室內得熱量與相同條件下透過相同面積的3 mm厚透明玻璃所形成的太陽輻射得熱量之比。
注：給定條件是指玻璃太陽光光譜測試條件和整樘門窗遮陽系數的計算條件。
3.4 主要受力桿件 major load-bearing frame member
門窗立面內承受并傳遞門窗自身重力及水平風荷載等作用力的中橫框、中豎框、扇梃等主型材，以及組合門窗拼樘框型材。
3.5 主型材 major profiles
組成門窗框、扇桿件系統的基本構架，在其上裝配開啟扇或玻璃、輔型材、附件的門窗框和扇梃型材，以及組合門窗拼樘框型材。
3.6 輔型材 supplemental profile
門窗框、扇桿件系統中，鑲嵌或固定于主型材桿件上，起到傳力或某種功能作用的附加型材（如玻璃壓條、披水條等）。
3.7 型材截面主要受力部位 major load-bearing parts of profile cross section
門窗型材橫截面中承受垂直和水平方向荷載作用力的腹板、翼緣及固定其他桿件、零配件的連接受力部位。
注：型材截面主要受力部位為GB/T 5237.1中規定的A和B兩類壁厚。
3.8 門窗附件 fittings for windows and doors
門窗組裝用的配件和零件。
3.9 雙金屬腐蝕 bimetallic corrosion
由不同金屬構成電極而形成的電偶腐蝕。
[GB/T 10123-2001，定義3.14]
3.10 驗證 verification
通過提供客觀證據對規定要求已得到滿足的認定。
[GB/T 19000-2000，定義3.8.4]
4 分類、命名和標記
5 要求
6 試驗方法
6.2 外觀
按GB/T 14952.3-1994第7章規定的觀察條件，采用鋼直尺及目視觀察法檢驗。
6.3 尺寸
采用鋼卷尺、鋼直尺、游標卡尺、深度尺、塞尺檢驗。
6.4 裝配質量
采用目視觀察和手試方法檢查。
6.5 構造
采用目視觀察和手試方法檢查。
6.7 性能檢驗試件分組、數量及試驗順序
門窗性能檢驗試件分組、數量和試驗順序見表16。

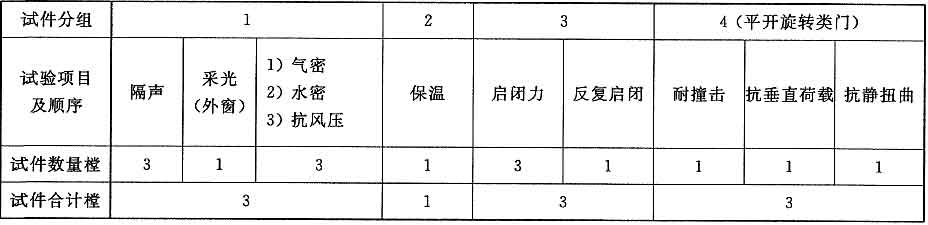

表16 門窗性能檢驗試件分組、數量及試驗順序
7 檢驗規則
8 產品標志、合格證書、使用說明書
9 包裝、運輸、貯存
附錄 A（資料性附錄）常用材料標準
附錄 A（資料性附錄） 常用材料標準
A.1 鋁合金型材
GB/T 5237.1-2008 鋁合金建筑型材 第1部分 基材
GB/T 5237.2-2008 鋁合金建筑型材 第2部分 陽極氧化型材
GB/T 5237.3-2008 鋁合金建筑型材 第3部分 電泳涂漆型材
GB/T 5237.4-2008 鋁合金建筑型材 第4部分 粉末噴涂型材
GB/T 5237.5-2008 鋁合金建筑型材 第5部分 氟碳漆噴涂型材
GB/T 5237.6-2004 鋁合金建筑型材 第6部分 隔熱型材
JG/T 133-2000 建筑用鋁型材 鋁板氟碳涂層
JG/T 174-2005 建筑用硬質塑料隔熱條
JG/T 175-2005 建筑用隔熱鋁合金型材 穿條式
A.2 鋼材
GB/T 700-2006 碳素結構鋼
GB/T 707-1988 熱軋槽鋼尺寸、外形、重量及允許偏差
GB/T 708-2006 冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差
GB/T 716-1991 碳素結構鋼冷軋鋼帶
GB/T 912-1989 碳素結構鋼和低合金結構鋼熱軋薄鋼板及鋼帶
GB/T 2518-2004 連續熱鍍鋅鋼板及鋼帶
GB/T 3280-2007 不銹鋼冷軋鋼板和鋼帶
GB/T 4239-1991 不銹鋼和耐熱鋼冷軋鋼帶
GB/T 6725-2002 冷彎型鋼
GB/T 6728-2002 結構用冷彎空心型鋼 尺寸、外形、重量及允許偏差
GB/T 9787-1988 熱軋等邊角鋼 尺寸、外形、重量及允許偏差
GB/T 9788-1988 熱軋不等邊角鋼 尺寸、外形、重量及允許偏差
GB/T 9799-1997 金屬覆蓋層 鋼鐵上的鋅電鍍層
GB/T 11253-2007 碳素結構鋼冷軋薄鋼板及鋼帶
GB/T 13912-2002 金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求及試驗方法
A.3 玻璃
GB 9962-1999 夾層玻璃
GB 11614-1999 浮法玻璃
GB/T 11944-2002 中空玻璃
GB 15763.1-2001 建筑用安全玻璃 防火玻璃
GB 15763.2-2005 建筑用安全玻璃 第2部分：鋼化玻璃
GB 17841-1999 幕墻用鋼化玻璃與半鋼化玻璃
GB/T 18701-2002 著色玻璃
GB/T 18915.1-2002 鍍膜玻璃 第1部分：陽光控制鍍膜玻璃
GB/T 18915.2-2002 鍍膜玻璃 第2部分：低輻射鍍膜玻璃
JC 433-1991 夾絲玻璃
JC/T 511-2002 壓花玻璃
A.4 密封材料
GB/T 5574-1994 工業用橡膠板
GB/T 14683-2003 硅酮建筑密封膠
GB/T 16589-1996 硫化橡膠分類 橡膠材料
GB 16776-2005 建筑用硅酮結構密封膠
HG/T 3100-2004 硫化橡膠和熱塑性橡膠 建筑用預成型密封墊的分類、要求及試驗方法
JC/T 187-2006 建筑門窗用密封膠條
JC/T 483-2006 聚硫建筑密封膠
JC/T 485-2007 建筑窗用彈性密封膠
JC/T 635-1996 建筑門窗密封毛條技術條件
A.5 五金配件
JG/T 124-2007 建筑門窗五金件 傳動機構用執手
JG/T 125-2007 建筑門窗五金件 合頁（鉸鏈）
JG/T 126-2007 建筑門窗五金件 傳動鎖閉器
JG/T 127-2007 建筑門窗五金件 滑撐
JG/T 128-2007 建筑門窗五金件 撐擋
JG/T 129-2007 建筑門窗五金件 滑輪
JG/T 130-2007 建筑門窗五金件 單點鎖閉器
JG/T 168-2004 建筑門窗內平開下懸五金系統
JG/T 212-2007 建筑門窗五金件 通用要求
JG/T 213-2007 建筑門窗五金件 旋壓執手
JG/T 214-2007 建筑門窗五金件 插銷
JG/T 215-2007 建筑門窗五金件 多點鎖閉器
QB/T 2475-2000 葉片插芯門鎖
QB/T 2476-2000 球形門鎖
QB/T 2697-2005 地彈簧
QB/T 2698-2005 閉門器
A.6 連接件與緊固件
GB/T 13821-1992 鋅合金壓鑄件
GB/T 15114-1994 鋁合金壓鑄件
GB/T 41-2000 六角螺母 C級
GB/T 65-2000 開槽圓柱頭螺釘
GB 95-2002 平墊圈 C級
GB 97.1-2002 平墊圈 A級
GB/T 818-2000 十字槽盤頭螺釘
GB/T 819.1-2000 十字槽沉頭螺釘 第1部分 鋼4.8級
GB/T 845-1985 十字槽盤頭自攻螺釘
GB/T 846-1985 十字槽沉頭自攻螺釘
GB/T 859-1987 輕型彈簧墊圈
GB/T 5780-2000 六角頭螺栓 C級
GB/T 5781-2000 六角頭螺栓 全螺紋 C級
GB/T 6170-2000 1型六角螺母
GB/T 6172.1-2000 六角薄螺母
GB/T 12615-2004 封閉型扁圓頭抽芯鉚釘
GB/T 12616-2004 封閉型沉頭抽芯鉚釘11級
GB/T 12617-2006 開口型沉頭抽芯鉚釘
GB/T 12618-2006 開口型扁圓頭抽芯鉚釘
GB 12619-1990 抽芯鉚釘 技術條件
GB/T 12619 AMD 1-1994 抽芯鉚釘 技術條件 第1號修改單
GB/T 15856.1-2002 十字槽盤頭自鉆自攻螺釘
GB/T 15856.2-2002 十字槽沉頭自鉆自攻螺釘
GB/T 3098.1-2000 緊固件機械性能 螺栓、螺釘和螺柱
GB/T 3098.2-2000 緊固件機械性能 螺母 粗牙螺紋
GB/T 3098.4-2000 緊固件機械性能 螺母 細牙螺紋
GB/T 3098.5-2000 緊固件機械性能 自攻螺釘
GB/T 3098.6-2000 緊固件機械性能 不銹鋼螺栓、螺釘和螺柱
GB/T 3098.10-2000 緊固件機械性能 有色金屬制造的螺栓、螺釘、螺柱和螺母
GB/T 3098.11-2002 緊固件機械性能 自鉆自攻螺釘
GB/T 3098.15-2000 緊固件機械性能 不銹鋼螺母
GB/T 3098.19-2004 緊固件機械性能 抽芯鉚釘
附錄 B（資料性附錄）鋁合金門窗型式檢驗典型試件立面形式及規格
附錄 B（資料性附錄） 鋁合金門窗型式檢驗典型試件立面形式及規格

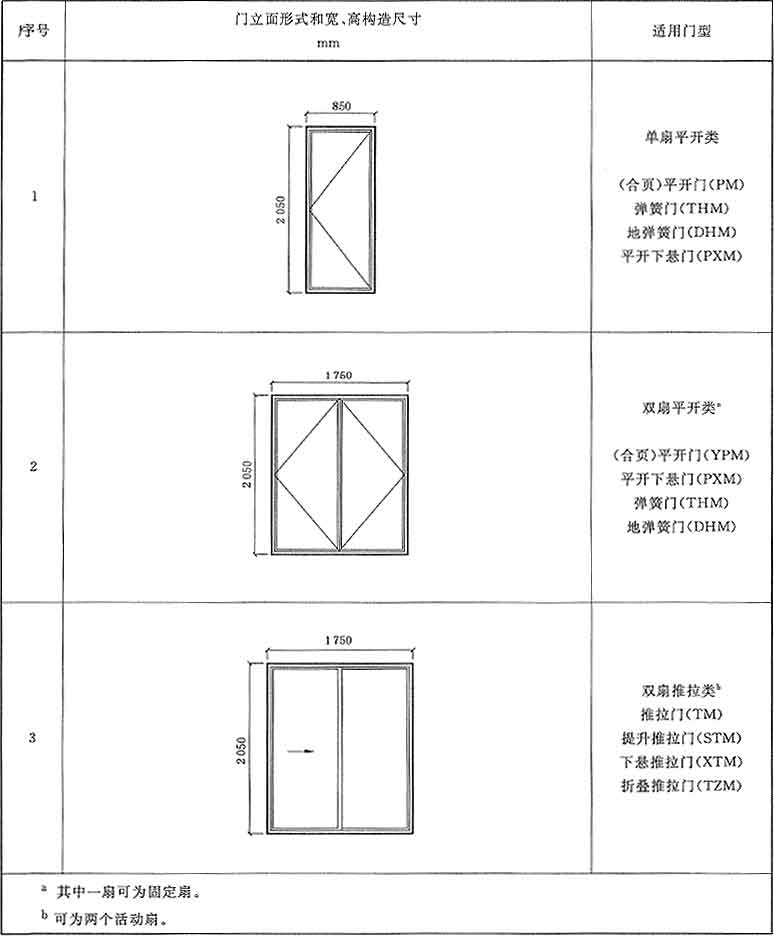

表B.1 鋁合金門型式檢驗典型試件立面形式及規格

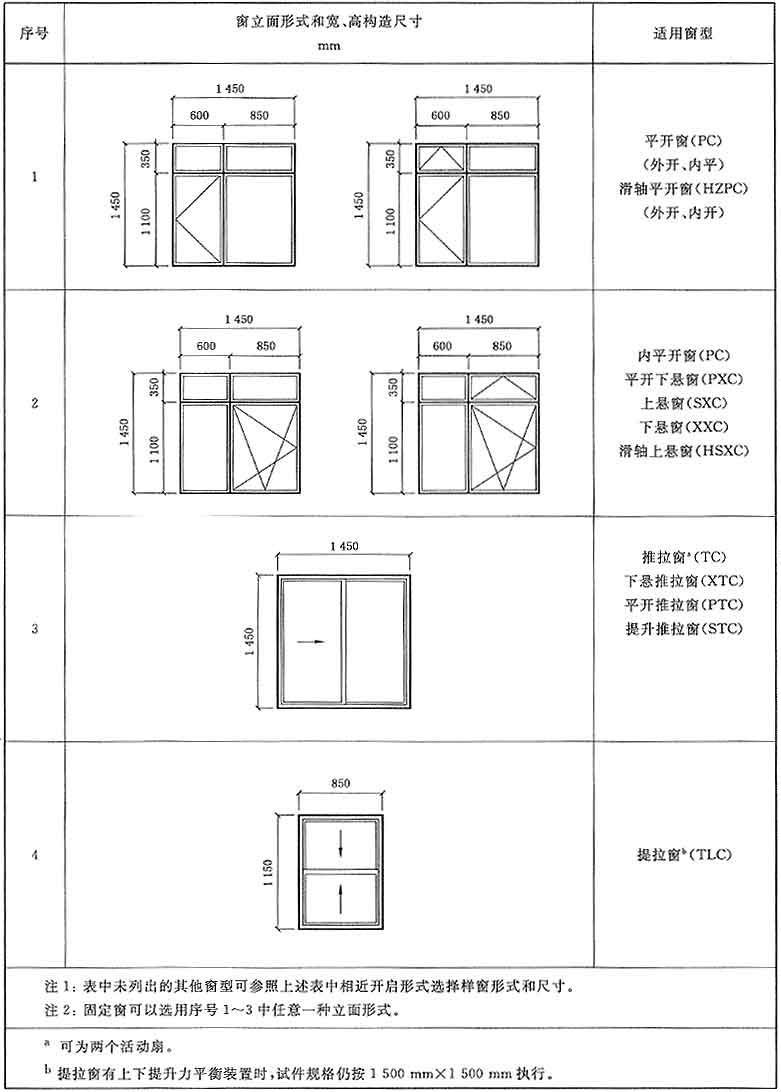

表B.2 鋁合金窗型式檢驗典型試件立面形式及規格
附錄 C（資料性附錄）鋁合金門窗產品使用說明書的主要內容
附錄 C（資料性附錄） 鋁合金門窗產品使用說明書的主要內容
a) 產品說明，應包括：
——產品名稱、特點（包括材料及附件）及主要用途和適用范圍，設計使用年限；
——產品命名和標記代號的組成及其代表意義；
——產品型式檢驗的門、窗物理性能和力學性能參數值。
b) 安裝說明，應包括：
——門窗安裝條件和安裝技術要求，包括安裝程序、方法、所用材料及器具；
——安裝調整注意事項，安裝驗收檢驗項目和方法；
——安裝施工時應采取的安全技術措施。
c) 使用說明，應包括：
——門窗正確的開啟和關閉操作方法，易出現的錯誤操作和防范措施等，宜以圖文并茂的形式表述清楚；
——使用時的注意事項，包括不允許在開啟扇上額外懸掛或施加重物、啟閉障礙物等；
——清潔門窗的正確清洗方法和正確使用清潔材料，以及清潔門窗時應注意的安全問題等。
d) 維護保養說明，應包括：
——開啟扇的啟閉機構需定期進行潤滑、調整和緊固的要求；
——五金配件、緊固件、密封膠條、密封毛條等易損件需及時檢查和更換的要求；
——玻璃出現破損情況時應采取的措施及更換時的安全措施等注意事項。
