GB 50897-2013 裝飾石材工廠設計規范 （完整版）
1 總 則
1.0.1 為在裝飾石材工廠設計中，規范工廠建設，促進結構優化升級與資源綜合利用、清潔生產、節能減排，做到安全可靠、技術先進、經濟合理、保護環境，制定本規范。
1.0.2 本規范適用于新建、改建和擴建裝飾石材工廠建設項目的設計。
1.0.3 裝飾石材工廠設計應因地制宜，選用先進、適用、經濟、可靠、節能的生產工藝與裝備，設計方案應經過多方案的綜合比較。對于改建、擴建項目應充分利用原有生產及輔助設施。
1.0.4 裝飾石材工廠的設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 整形 blocks squaring
對荒料的不規則外形進行修整的過程。
2.0.2 定厚 calibrating
采用金剛石磨頭磨削加工方式，使大板毛板、條形毛板的厚度達到加工要求的過程。
2.0.3 背網 resin reinforcing net
本規范特指用膠粘劑將纖維網粘貼在板材背面，使板材強度得到提高的加工過程。
2.0.4 補膠 filling with resin
將膠粘劑與石粉混合后，對石材表面的崩邊、掉角、孔洞、裂紋等缺陷處進行填充、修補的過程。
2.0.5 對剖 split
平行于板材的板面，將板材一分為二的加工過程。
3 基本規定
4 總體規劃與廠址選擇
4.0.1 裝飾石材工廠的總體規劃應滿足所在地區的區域規劃、城鎮規劃、當?shù)亟?jīng)濟與社會發展規劃、所在產業園區總體規劃的要求。
4.0.2 裝飾石材工廠的總體規劃應與周邊的交通、水、電基礎設施、環境保護設施、生活服務設施等協調，并應充分利用現有配套協作條件。
4.0.3 裝飾石材工廠的總體規劃應正確處理近期和遠期的關系。
4.0.4 裝飾石材工廠的總體規劃應貫徹節約用地的原則，優先利用荒地、劣地及非耕地，并應嚴格執行國家規定的土地使用審批程序。
4.0.5 廠址選擇應對建設規模、荒料來源、產品流向、交通運輸、協作條件、環境保護、勞動力供應、施工條件等因素進行綜合技術經濟比較后確定。
4.0.6 裝飾石材工廠不應靠近居民區，宜靠近石材礦山、石材生產加工集中區或石材貿易集散地，并應符合下列條件：
1 廠區應避免壓覆礦體；
2 廠區所在地應有方便、經濟合理的交通運輸條件。
4.0.7 廠址不應位于城鎮和居住區全年主導風向的上風側。
4.0.8 工廠選址時，橋涵、隧道、車輛、碼頭等外部運輸條件及運輸方式應滿足運輸荒料、大件設備的要求。
4.0.9 工廠選址宜靠近鐵路、水路、公路交通線。
4.0.10 廠外道路與城鎮公路的連接應平順短捷，并應根據荒料運輸?shù)奶攸c(diǎn)，對不能滿足要求的道路應做改造。
5 總圖運輸
6 荒料堆場
7 生產工藝
8 建筑與結構
9 生產廢水處理
9.0.1 生產廢水的處理水量應根據生產產品的工藝方法、生產能力確定。

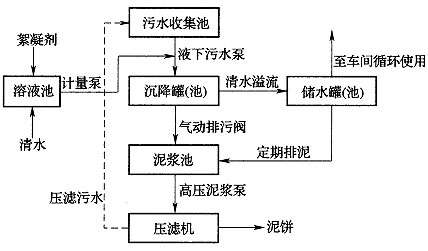

9.0.2 生產廢水處理宜按流程(圖9.0.2)進行設計。
圖9.0.2 生產廢水處理流程圖
9.0.3 生產廢水泵的選擇應根據最高日最高時設計流量、所需揚程等因素確定。當水量變化較大時，水泵宜采用變頻控制。水泵應采用自灌式或淹沒式啟動。
9.0.4 生產廢水收集池的有效容積不應大于最大一臺水泵的5min出水量，且水泵每小時啟動次數不宜超過12次。
9.0.5 絮凝劑的加入方式應根據處理水量、投加絮凝劑類型等因素確定，宜采用水泵混合、管道混合等方式，混合時間應小于2min。
9.0.6 沉淀罐(或沉淀池)的沉淀時間應按15min～30min設計。
9.0.7 非壓力排泥管的管徑不宜小于200mm。
9.0.8 生產廢水處理后所產生的污泥，應使用壓濾機進行脫水處理，污泥含水率不應大于20％。脫水后的污泥應設置具有防水、防滲措施的專門堆放場所。
9.0.9 對于污泥量較少的廢水處理裝置，可選用板框、箱式壓濾機；污泥量較大的，可以選用帶式壓濾機、折帶式真空轉鼓脫水機、盤式真空脫水機等設備。
9.0.10 車間內的生產廢水排水溝底面坡度不宜小于5‰，排水溝的起始位置深度不宜小于0.3m。
9.0.11 砂鋸的廢水處理系統應單獨設計。
10 公用輔助工程
11 節 能
12 環境保護
13 職業安全衛生
附錄A 裝飾石材工廠建筑物(或構筑物)生產火災危險性類別、耐火等級及防火間距
附錄A 裝飾石材工廠建筑物(或構筑物)生產火災危險性類別、耐火等級及防火間距

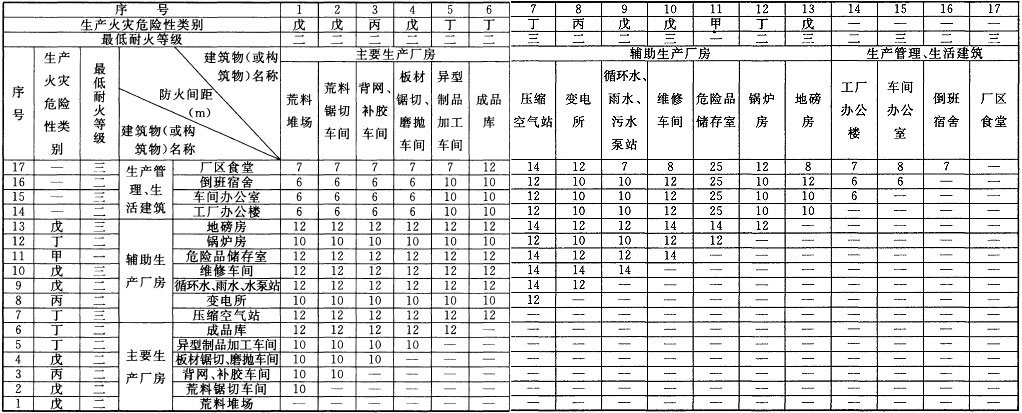

表A 裝飾石材工廠建筑物(或構筑物)生產火災危險性類別、最低耐火等級及防火間距表
注：1 防火間距應按相鄰建筑物外墻的最近距離計算，如外墻有凸出的燃燒構件，則應從其凸出部分外緣算起。
2 甲類廠房之間及其與其他廠房之間的防火間距，應按本表增加2m，戊類廠房之間的防火間距，可按本表減小2m。
3 兩座廠房相鄰較高一面的外墻為防火墻時，其防火間距不限，但甲類廠房之間不應小于4m。
4 兩座一、二級最低耐火等級廠房，當相鄰較低一面外墻為防火墻且較低一座廠房的屋蓋耐火極限不低于1h時，其防火間距可減少，但甲、乙類廠房不應小于6m；丙、丁、戊類廠房不應小于4m。
5 兩座一、二級最低耐火等級廠房，當相鄰較高一面外墻的門窗等開口部位設有防火門窗或防火卷簾和水幕時，其防火間距可減少，但甲、乙類廠房不應小于6m；丙、丁、戊類廠房不應小于4m。
6 兩座丙、丁、戊類廠房相鄰兩面的外墻均為非燃燒體，如無外露的燃燒體屋檐，當每面外墻上的門墻洞口面積之和各不超過該外墻面積的5％，且門窗洞口不正對開設時，其防火間距可按本表減少25％。
7 最低耐火等級低于四級的原有廠房，其防火間距可按四級確定。
附錄B 地下管線與建筑物(或構筑物)之間的最小水平凈距
附錄B 地下管線與建筑物(或構筑物)之間的最小水平凈距

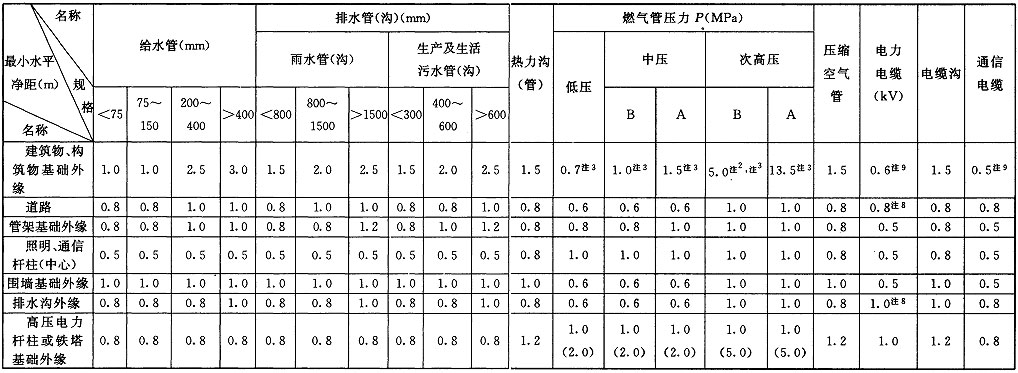

表B 地下管線與建筑物(或構筑物)之間的最小水平凈距表
注：1 表列凈距除注明者外，管線均自管壁、溝壁或防護設施的外緣或最外一根電纜算起；道路為城市型時，自路面邊緣算起，為公路型時，自路肩邊緣算起。
2 最小水平凈距為距建筑物(或構筑物)外墻面(出地面處)的距離。
3 如受地形限制不能滿足要求，采取有效的安全防護措施后，凈距可適當縮小，但低壓管道不應影響建筑物(或構筑物)基礎的穩定性，中壓管道距建筑物(或構筑物)基礎不應小于0.5m且距建筑物(或構筑物)外墻面不應小于1m，次高壓燃?xì)夤艿谰嘟ㄖ锿鈮Σ粦?yīng)小于3.0m。其中，當次高壓A管道采取有效安全防護措施或當管道壁厚不小于9.5mm時，距建筑物(或構筑物)外墻面不應小于6.5m；當管壁厚度不小于11.9mm時，距建筑物(或構筑物)外墻面不應小于3.0m。
4 括號內數據為距大于35kV電桿(塔)的距離。與電桿(塔)基礎之間的水平距離尚應滿足現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的規定。
5 距離由電桿(塔)中心起算。
6 表中所列數值特殊情況下可酌減，但最多減少一半。
7 通信電纜管道距建筑物(或構筑物)基礎外緣的凈距應為1.2m；電力電纜排管(即電力電纜管道)凈距要求與電纜溝(管)同。
8 表列埋地管道與建筑物(或構筑物)基礎外緣的間距，均是指埋地管道與建筑物(或構筑物)的基礎在同一標高或其以上時；當埋地管道深度大于建筑物(或構筑物)的基礎深度時，應按土壤性質計算確定，但不得小于表列數值。
9 當為雙柱式管架分別設基礎時，在滿足本表要求時，可在管架基礎之間敷設管線。
附錄C 地下管線之間的最小水平凈距
附錄C 地下管線之間的最小水平凈距

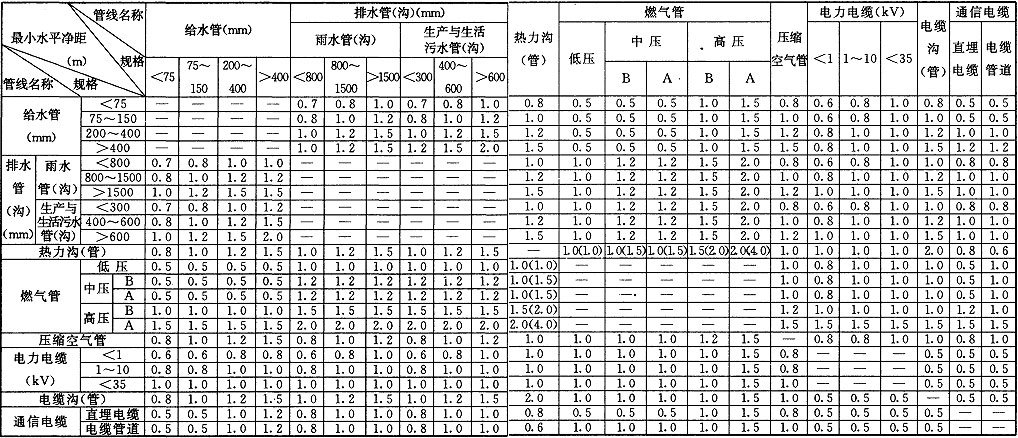

表C 地下管線之間的最小水平凈距表
注：1 表列凈距均自管壁、溝壁或防護設施的外緣或最外一根電纜算起。
2 當熱力溝(管)與電力電纜凈距不能滿足本表規定時，應采取隔熱措施，特殊情況下可酌減，但最多至一半。
3 局部地段電力電纜穿管保護或加隔板后與給水管、排水管(溝)、壓縮空氣管道的凈距可減少到0.5m，與穿管通信電纜的凈距可減少到0.1m。
4 表列數據系按給水管在污水管(溝)上方制定的。生活飲用水給水管與污水管(溝)之間的凈距應按本表數據增加50％；生產廢水管與雨水管(溝)和給水管之間的凈距可減少20％，和通信電纜、電力電纜之間的凈距可減少20％，但不得小于0.5m。
5 當給水管與排水管(溝)共同埋設的土壤為沙土類，且給水管的材質為非金屬或非合成塑料時，給水管與排水管(溝)的凈距不應小于1.5m。
6 僅供采暖用的熱力溝(管)與電力電纜、通信電纜及電纜溝之間的凈距可減少20％，但不得小于0.5m。
7 110kV級的電力電纜與本表中各類管線的凈距，可按35kV數據增加50％。電力電纜排管(即電力電纜管道)凈距要求與電纜溝(管)同。
8 括號內數據為距管溝外壁的凈距離。
9 管徑系指公稱直徑。表中“—”表示凈距未作規定，可根據具體情況確定。
附錄D 地下管線之間的最小垂直凈距
附錄D 地下管線之間的最小垂直凈距

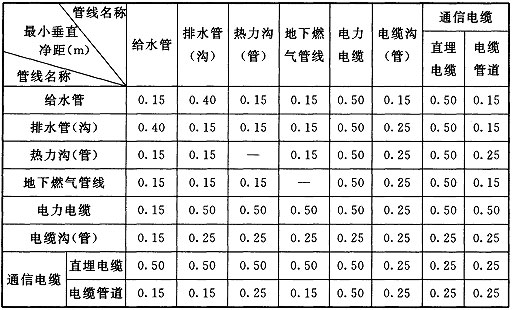

表D 地下管線之間的最小垂直凈距表
注：1 表中管道、電纜和電纜溝最小垂直凈距，系指下面管道或管溝的外頂與上面管道的管底或管溝基礎底之間的凈距。
2 當電力電纜采用隔板分隔時電力電纜之間及其到其他管線(溝)的距離可為0.25m。
附錄E 生產車間及輔助建筑最低照度標準
附錄E 生產車間及輔助建筑最低照度標準

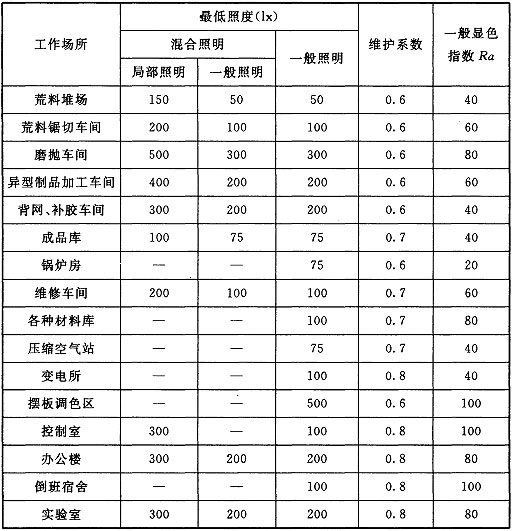

表E 生產車間及輔助建筑最低照度標準
附錄F 裝飾石材工廠各類工作場所噪聲限值
附錄F 裝飾石材工廠各類工作場所噪聲限值

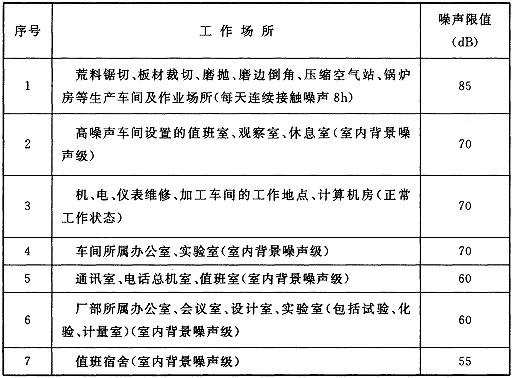

表F 裝飾石材工廠各類工作場所噪聲限值
