GB/T 50978-2014 電子工業工程建設項目設計文件編制標準 （完整版）
1 總 則
1.0.1 為加強對電子工業工程建設項目工程設計文件編制工作的管理，保證各階段設計文件的質量和完整性，制定本標準。
1.0.2 本標準適用于電子工業廠房、倉庫以及具有電子工業性質的實驗、教學設施及其配套工程的新建、改建、擴建和技術改造項目的工程設計。
1.0.3 電子工業工程建設項目各階段設計文件的編制，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1 電子工業工程建設項目各階段設計文件的編制深度應滿足下列要求：
1 初步設計文件的內容和深度，除應滿足編制施工圖設計文件和主要設備訂貨的需要外，尚應滿足有關政府或主管部門的審批要求。
2 施工圖設計文件的內容和深度，應滿足設備材料采購、非標準設備制作、施工招標和施工的需要。
3 實施設計分包時，技術接口的設計內容及深度應滿足分包單位設計的需要。
4 各階段設計文件應根據建設項目特點和有關主管部門的要求，分別編制消防、環境保護、節能、勞動安全、職業病防護設施設計專篇。
5 工程建設項目為改建、擴建或技術改造項目時，各專業設計文件中應說明利用原有廠房、公用設施和設備的情況。
2.0.2 工程設計文件編制應具備下列基本依據：
1 有關政府主管部門對建設項目批準／核準／備案的批復意見；
2 有關政府主管部門對建設項目建設用地選址的批復意見；
3 有關政府主管部門對建設項目規劃設計的意見和規定；
4 根據國家有關法規必須編制的建設項目環境影響評價報告書(表)、節能評估報告書(表)、安全預評價報告書、職業病危害預評價報告書，以及有關行政主管部門對上述報告的批復意見。
2.0.3 工程設計中應正確選用國家現行標準、通用圖，并應在設計文件中注明。
2.0.4 工程設計文件的編制應遵循簡明、易用的原則。
2.0.5 本標準為電子工業工程設計文件編制內容的一般性要求，執行本標準時可根據項目的建設內容和設計范圍對設計文件內容進行取舍。
2.0.6 當設計合同對設計文件編制深度另有要求時，設計文件編制深度應滿足設計合同要求。
3 初步設計文件編制
3.0.1 初步設計文件應包括下列內容，其中工程計算書不屬于應交付客戶的設計文件：
1 設計說明書，包含設計總說明、各專業設計說明；
2 有關專業設計圖紙；
3 主要設備、材料、技術指標表；
4 工程概算書；
5 消防、環境保護、節能、勞動安全、職業病防護設施設計專篇；
6 各專業工程計算書。
3.0.2 初步設計文件應按下列編排順序集冊發行，其中設計專篇可與設計說明書合并集冊，也可按項目所在地有關政府主管部門的審查要求單獨集冊發行：
1 封面；
2 扉頁；
3 設計文件目錄；
4 設計說明書；
5 設計圖紙；
6 概算書。
3.0.3 初步設計文件封面應寫明項目名稱、設計階段、編制單位、編制年月，并加蓋單位公章；扉頁應寫明編制單位法定代表人、技術總負責人、項目總負責人和各專業負責人的姓名，并經上述人員簽署或授權蓋章。
3.0.4 各專業初步設計文件的具體編制內容和深度應符合本標準附錄A的規定，常用設計表格宜按本標準表C.0.1～C.0.7的格式編制。
4 施工圖設計文件編制
4.0.1 施工圖設計文件應包括下列主要內容，其中工程計算書除政府主管部門要求進行設計審查所需的結構、節能設計計算書外，不屬于應交付客戶的設計文件：
1 各專業的圖紙目錄、重復使用圖圖紙目錄；
2 設計圖紙；
3 設計說明；
4 設計表格；
5 項目所在地政府主管部門要求時，應獨立編制的消防、環境保護、節能、勞動安全、職業病防護設施設計專篇；
6 各專業工程計算書；
7 當跨專業室內管道協調復雜時增加的室內管道綜合設計文件。
4.0.2 凡中外合作設計的電子工業工程建設項目，施工圖設計除應滿足本標準第2.0.1條的規定外，尚應滿足主導設計方的設計深度與格式要求。
4.0.3 各專業圖紙目錄、重復使用圖圖紙目錄應分別填寫。重復使用圖圖紙目錄填寫順序應為國家標準圖、地方標準圖、設計單位通用圖。
4.0.4 設計說明和設計表格宜用圖紙的形式發行，圖幅的大小宜與同期發行的設計圖紙一致。
4.0.5 施工圖設計文件應以子項或?qū)ｍ椆こ虨閱挝?，分專業編制。
4.0.6 一個子項內各專業圖幅宜統一。專業圖紙內容局部十分復雜時，宜分區出圖或采用局部放大的形式。
4.0.7 施工圖設計圖紙應設置封面。設計圖紙封面應標識項目名稱、設計階段、設計單位全稱、設計單位出圖章、設計交付日期。按專業、子項或?qū)ｍ椩O(shè)計發行圖紙時，封面應增加專業、子項或?qū)ｍ椩O(shè)計的名稱。
4.0.8 各專業施工圖設計文件的具體編制內容和深度應符合本標準附錄B的規定；常用設計表格宜按本標準表C.0.1、表C.0.7～C.0.16的格式編制。
引用標準名錄
引用標準名錄
《房屋建筑制圖統一標準》GB／T 50001
《建筑制圖標準》GB／T 50104
《工業企業總平面設計規范》GB 50187
本標準用詞說明
本標準用詞說明
1 為便于在執行本標準條文時區別對待，對要求嚴格程度不同的用詞說明如下：
1)表示很嚴格，非這樣做不可的：
正面詞采用“必須”，反面詞采用“嚴禁”；
2)表示嚴格，在正常情況下均應這樣做的：
正面詞采用“應”，反面詞采用“不應”或“不得”；
3)表示允許稍有選擇，在條件許可時首先應這樣做的：
正面詞采用“宜”，反面詞采用“不宜”；
4)表示有選擇，在一定條件下可以這樣做的，采用“可”。
2 條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。
附錄A 初步設計文件編制內容及深度
附錄B 施工圖設計文件編制內容及深度
附錄C 常用設計表格
C.0.1 工藝設備清單應符合表C.0.1的規定。

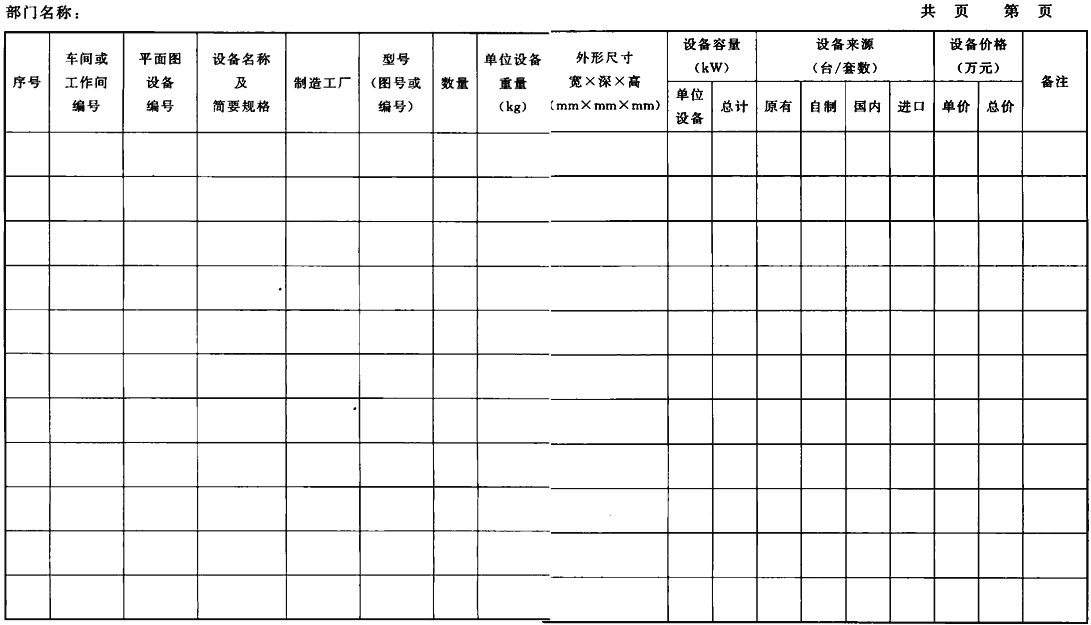

表C.0.1 工藝設備清單

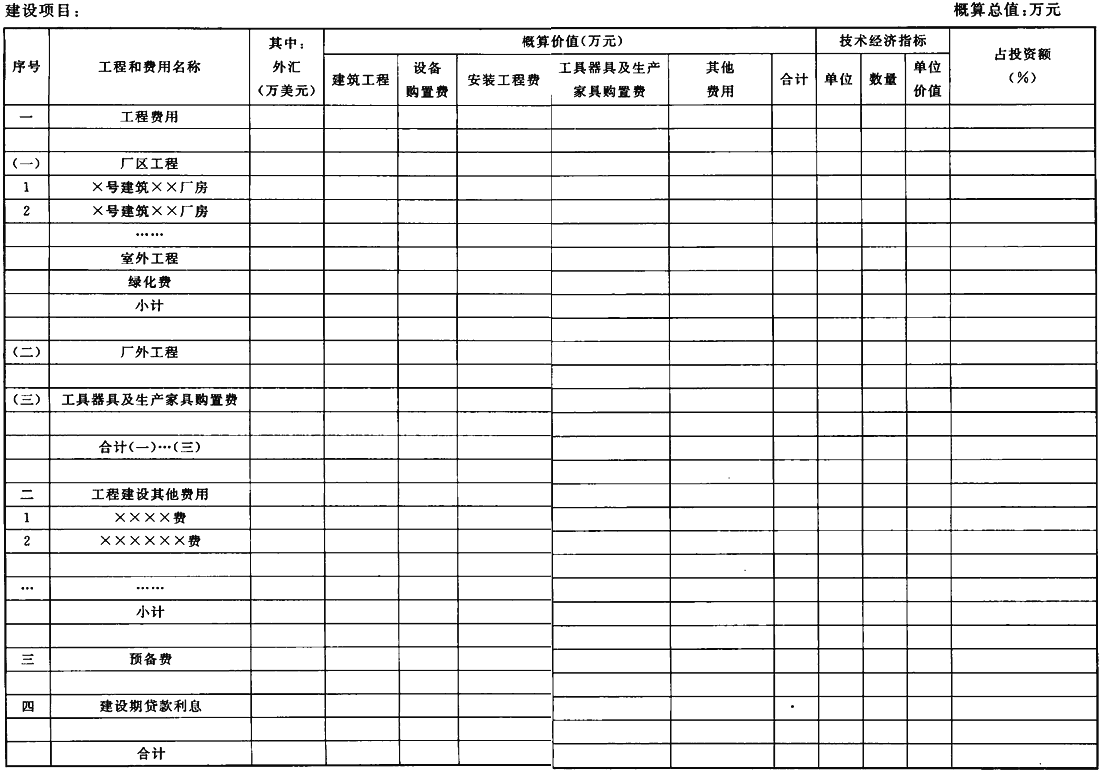

C.0.2 總概算表應符合表C.0.2的規定。
表C.0.2 總概算表
C.0.3 建筑工程綜合概算表應符合表C.0.3的規定。

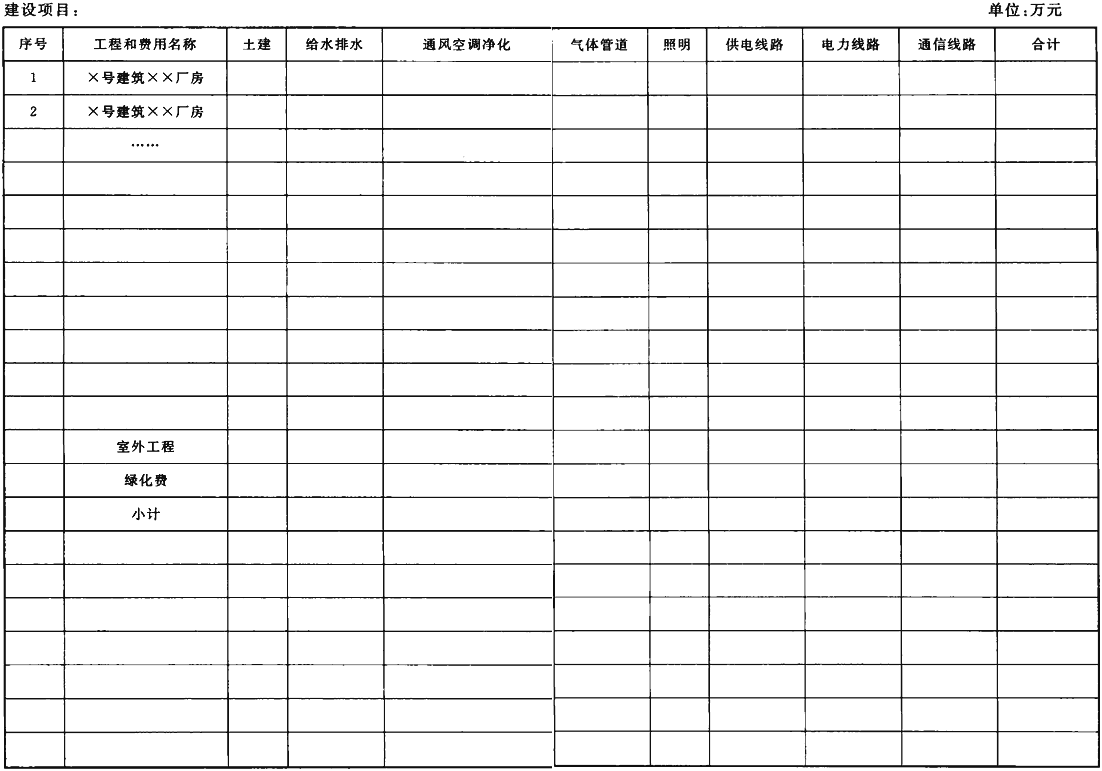

表C.0.3 建筑工程綜合概算表
C.0.4 建筑(安裝)工程直接費計算表應符合表C.0.4的規定

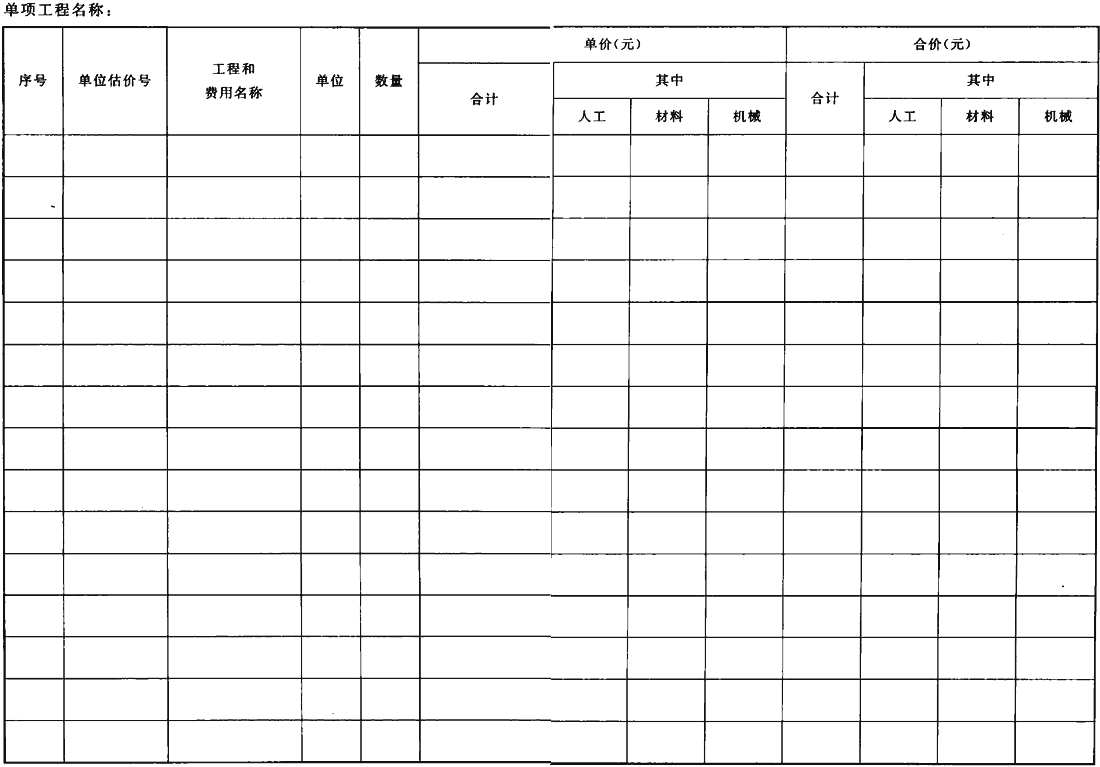

表C.0.4 建筑(安裝)工程直接費計算表
C.0.5 設備安裝工程綜合概算表(分工藝設備和公用設備)應符合表C.0.5的規定。

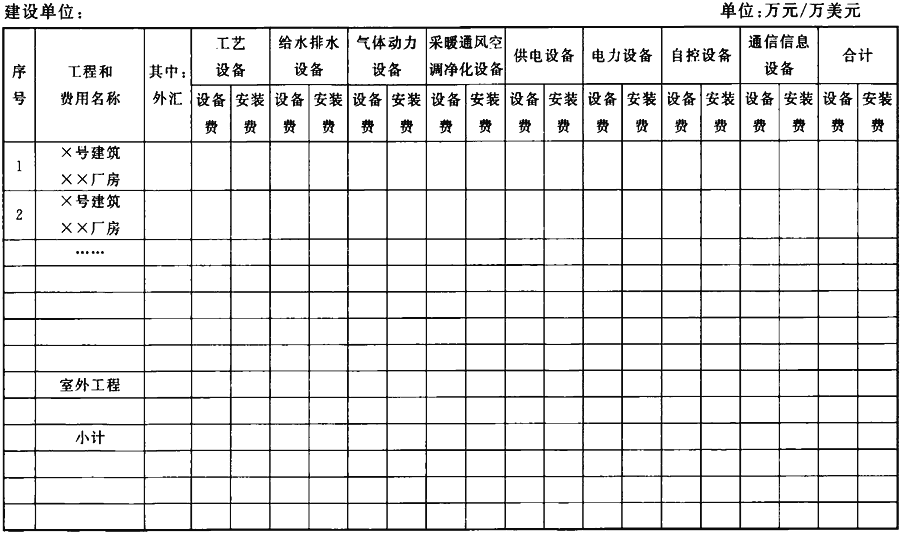

表C.0.5 設備安裝工程綜合概算表(分工藝設備和公用設備)

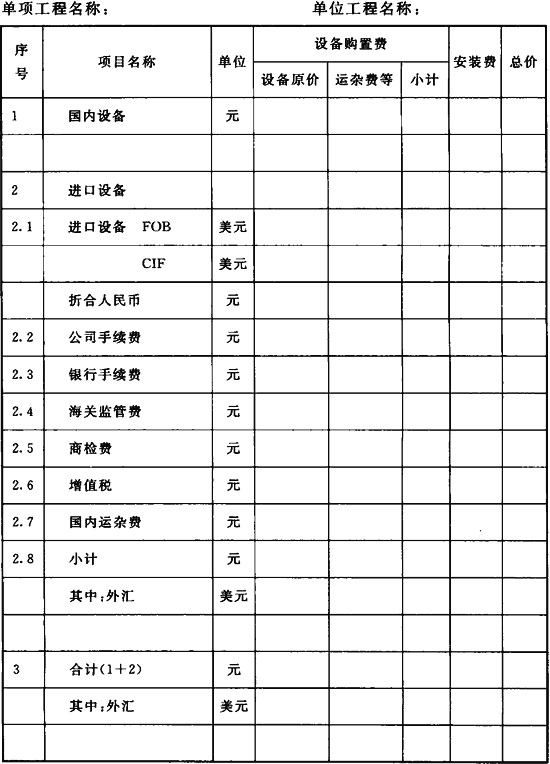

C.0.6 工藝設備及安裝工程概算表應符合表C.0.6的規定。
表C.0.6 工藝設備及安裝工程概算表
C.0.7 圖紙目錄應符合表C.0.7的規定。

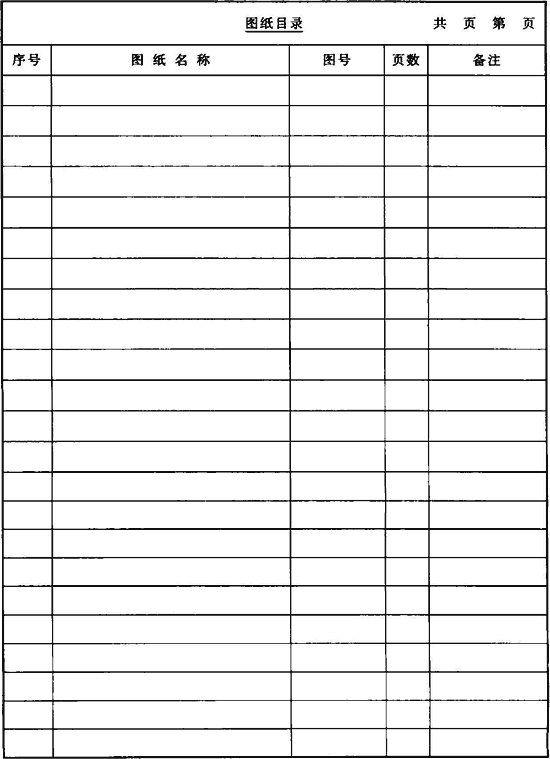

表C.0.7 圖紙目錄

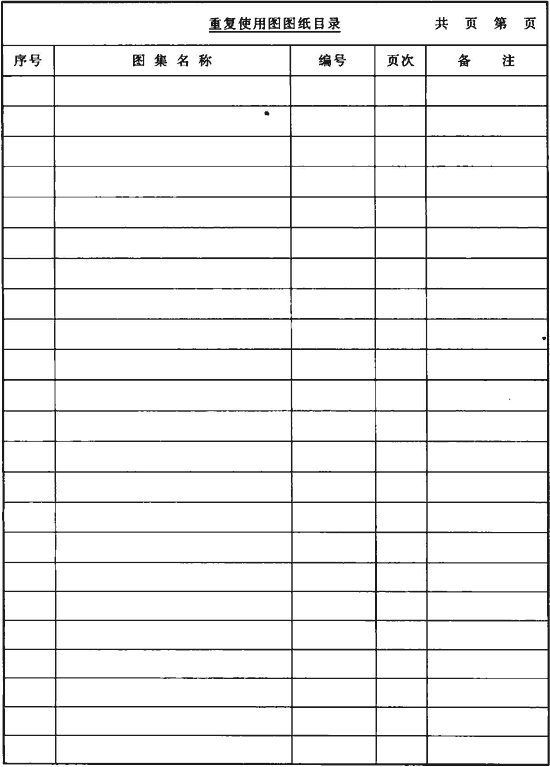

C.0.8 重復使用圖圖紙目錄應符合表C.0.8的規定。
表C.0.8 重復使用圖圖紙目錄

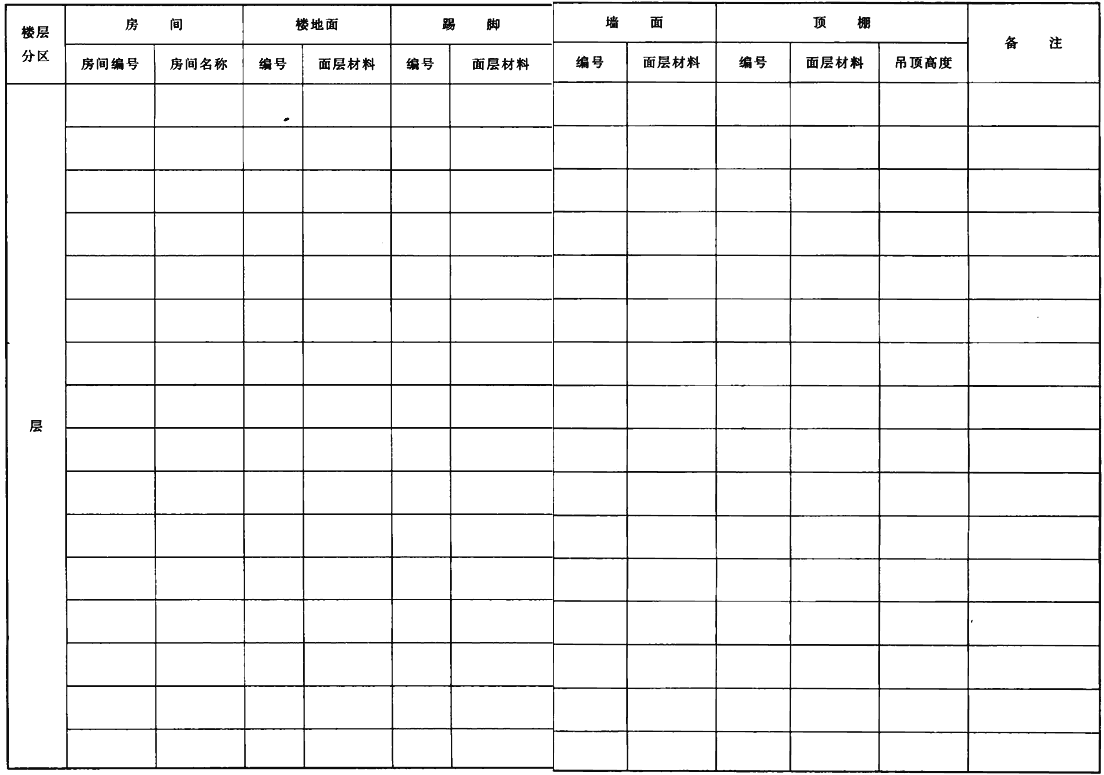

C.0.9 室內裝修表應符合表C.0.9的規定。
表C.0.9 室內裝修表
C.0.10 室內裝修構造表應符合表C.0.10的規定。

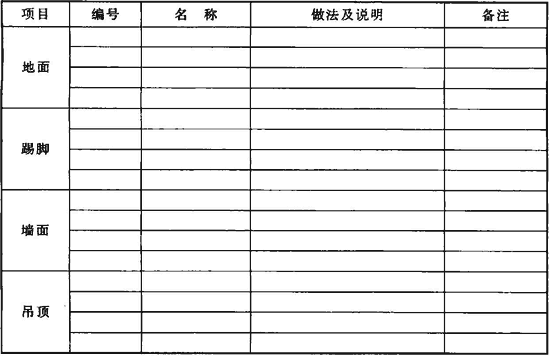

表C.0.10 室內裝修構造表

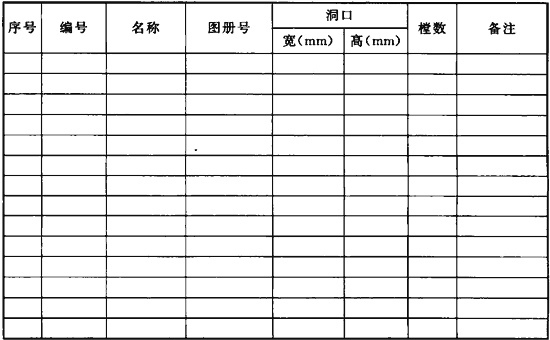

C.0.11 門窗表應符合表C.0.11的規定。
表C.0.11 門窗表

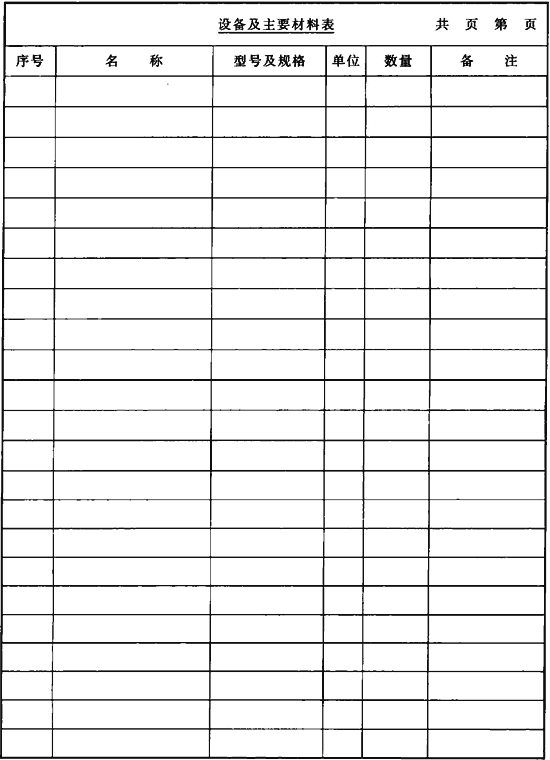

C.0.12 設備及主要材料表應符合表C.0.12的規定。
表C.0.12 設備及主要材料表

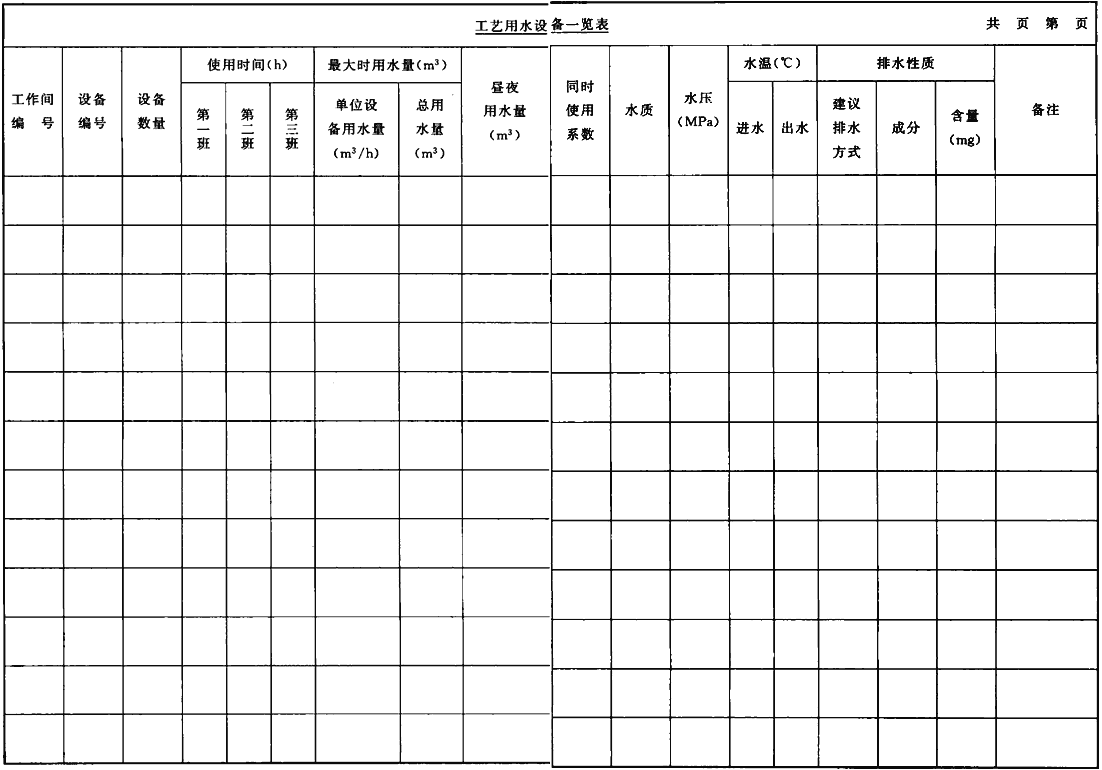

C.0.13 工藝用水設備一覽表應符合表C.0.13的規定。
表C.0.13 工藝用水設備一覽表

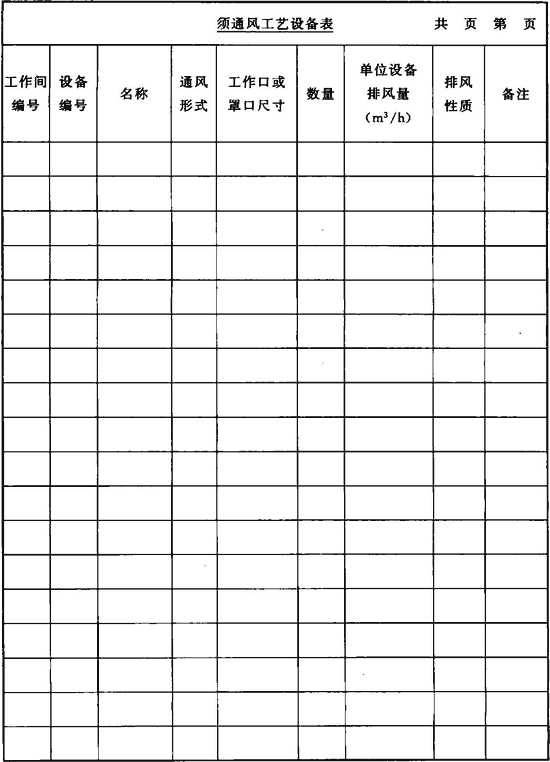

C.0.14 須通風工藝設備表應符合表C.0.14的規定。
表C.0.14 須通風工藝設備表
C.0.15 空調器構件表應符合表C.0.15的規定。

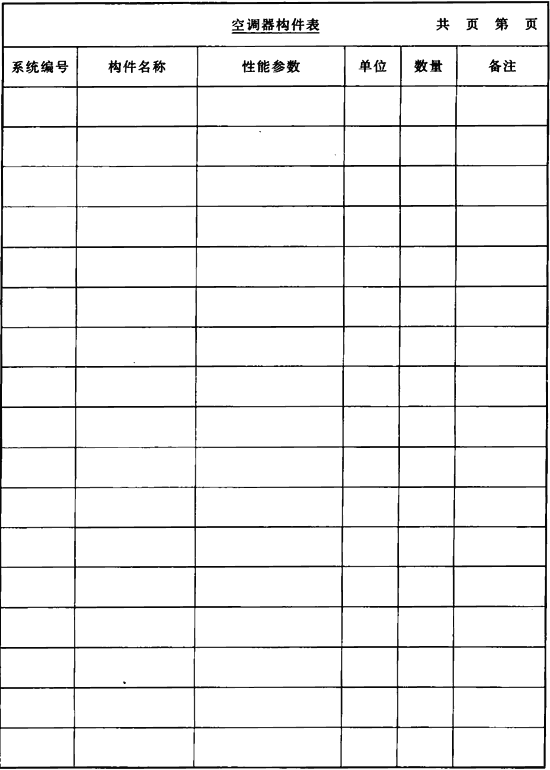

表C.0.15 空調器構件表
C.0.16 通風空調設備表應符合表C.0.16的規定。

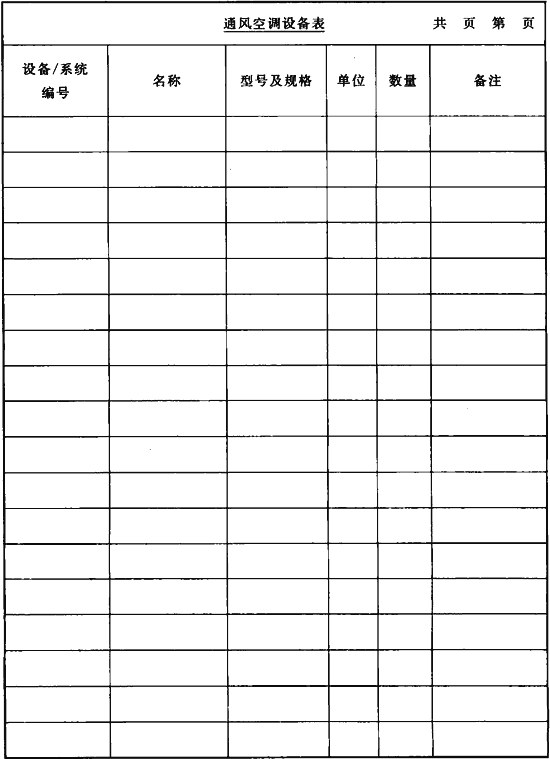

表C.0.16 通風空調設備表
