GB 50029-2014 壓縮空氣站設計規范 （完整版）
1 總 則
1.0.1 為了使壓縮空氣站設計能夠保證安全生產、保護環境、節約能源、改善勞動條件，做到技術先進和經濟合理，制定本規范。
1.0.2 本規范適用于裝有電力驅動、工作壓力小于或等于42MPa的活塞空氣壓縮機、隔膜空氣壓縮機、螺桿空氣壓縮機、離心空氣壓縮機的新建、改建、擴建的壓縮空氣站及其壓縮空氣管道的設計。
本規范不適用于井下、洞內等特殊場所的壓縮空氣站及其壓縮空氣管道的設計。
1.0.3 壓縮空氣站的生產火災危險性類別，除全部由氣缸無油潤滑活塞空氣壓縮機、隔膜空氣壓縮機或不噴油的螺桿空氣壓縮機組成的壓縮空氣站應為戊類外，其他均應為丁類。
1.0.4 改建、擴建的壓縮空氣站和壓縮空氣管道的設計應充分利用原有的建筑物、構筑物、設備和管道。
1.0.5 壓縮空氣站及其壓縮空氣管道的設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 壓縮空氣站的布置
2.0.1 壓縮空氣站在廠(礦)內的布置，應根據下列因素，經技術經濟方案比較后確定：
1 靠近用氣負荷中心；
2 供電、供水合理；
3 有擴建的可能性；
4 避免靠近散發爆炸性、腐蝕性和有毒氣體以及粉塵等有害物質的場所，并宜位于上述場所全年最小頻率風向的下風側；
5 壓縮空氣站與有噪聲、振動防護要求場所的間距，應符合國家現行的有關標準規范的規定。
2.0.2 壓縮空氣站的朝向宜使機器間有良好的自然通風，并宜減少西曬。
2.0.3 裝有活塞空氣壓縮機、隔膜空氣壓縮機或離心空氣壓縮機的壓縮空氣站，當單機額定功率大于或等于75kW或總臺數大于3臺時，宜為獨立建筑物。壓縮空氣站與其他建筑物毗連或設在其內時，宜用墻隔開，空氣壓縮機宜靠外墻布置。設在多層建筑內的空氣壓縮機，宜布置在底層。
2.0.4 工作壓力大于或等于3.2MPa的壓縮空氣站不得布置在地下室、半地下室以及樓層內，機器間和儲氣罐間應為單層，屋面不得設置與壓縮空氣站無關的設備與設施。
3 工藝系統
3.0.1 空氣壓縮機的型號、臺數和不同空氣凈化等級、壓力的供氣系統，應根據供氣凈化等級要求、壓縮空氣負荷及投資、能耗、建設用地等管理要求，經技術經濟比較后確定，并應符合下列要求：
1 活塞空氣壓縮機、隔膜空氣壓縮機或螺桿空氣壓縮機的臺數宜為3臺(套)～6臺(套)；當單機額定功率大于300kW時，不宜選用單級噴油螺桿壓縮機；工作壓力小于或等于1.6MPa的空氣壓縮機組，在正常負荷下的供氣壓力波動幅度不宜超過0.05 MPa；當負荷變化較頻繁時，宜選用1臺～2臺具有變?nèi)莼蜃冾l等節能型氣量調節功能的空氣壓縮機；對同一空氣凈化等級、壓力的供氣系統，空氣壓縮機的型號不宜超過三種；
2 離心空氣壓縮機的臺數宜為2臺～5臺，并宜采用同一型號；各單機運行時的容積流量不宜低于額定容積流量的70％；
3 工作壓力大于或等于10MPa的空氣壓縮機宜采用同一型號。
3.0.2 壓縮空氣站備用容量的確定應符合下列要求：
1 當最大機組檢修時，除通過調配措施可允許減少供氣外，其余機組應保證生產的需氣量；
2 經調配仍不能保證生產所需氣量時，可增設備用機組；
3 具有聯通管網的分散壓縮空氣站，其備用容量應統一設置。
3.0.3 空氣壓縮機的吸氣系統應設置吸氣過濾器或吸氣過濾裝置。離心空氣壓縮機驅動電機的風冷系統進風口處，宜設置吸氣過濾器或吸氣過濾裝置。離心空氣壓縮機與吸氣過濾器或吸氣過濾裝置之間應設置可調節進氣量的裝置。
3.0.4 活塞空氣壓縮機、隔膜空氣壓縮機和螺桿空氣壓縮機的吸氣過濾器或吸氣過濾裝置，對于粒徑大于或等于15μm微粒的濾除效率不應低于99.5％，且潔凈時的壓力降不應大于800Pa；離心空氣壓縮機的吸氣過濾器或吸氣過濾裝置對于粒徑大于或等于2μm微粒的濾除效率不應低于99.5％，且潔凈時的壓力降不應大于500Pa。
3.0.5 空氣壓縮機吸氣系統的吸氣口宜裝設在室外，并應有防雨措施。在夏熱冬暖地區，螺桿空氣壓縮機和額定功率小于或等于55kW的活塞空氣壓縮機、隔膜空氣壓縮機的吸氣口可裝設在室內。
3.0.6 除排風熱量回收利用的情況外，風冷空氣壓縮機組的空氣冷卻排風宜排至室外。
3.0.7 活塞空氣壓縮機、隔膜空氣壓縮機后應設置儲氣罐，其排氣口與儲氣罐之間應設置后冷卻器；各活塞空氣壓縮機或隔膜空氣壓縮機不應共用后冷卻器和儲氣罐。除用戶對壓縮空氣溫度有特殊要求外，離心空氣壓縮機排氣口應設置后冷卻器。
3.0.8 儲氣罐宜布置在空氣壓縮機與干燥凈化裝置之間，當負荷要求儲氣罐瞬間釋放超過干燥凈化裝置處理量的壓縮空氣時，應在干燥凈化裝置后另行設置儲氣罐。
3.0.9 不同壓力的空氣壓縮機串聯運行時，應在兩臺空氣壓縮機之間設置緩沖罐，并應在后置空氣壓縮機后設置儲氣罐。緩沖罐的容積應根據高、低壓壓縮機之間進、排氣流量的平衡需要進行匹配。
3.0.10 裝在干燥凈化裝置后，濕度等級高于或等于2級或固體顆粒等級高于或等于2級的干燥和凈化壓縮空氣系統的儲氣罐，內壁材質宜采用不銹鋼。
3.0.11 壓縮空氣干燥裝置的選擇應符合下列規定：
1 應滿足用戶對空氣濕度等級及空氣處理量和壓力的要求；
2 當用戶要求干燥壓縮空氣不能中斷時，應設置備用壓縮空氣干燥裝置；
3 壓縮空氣干燥裝置的總處理容量，應能根據站房實際運行負荷進行調節；
4 工作壓力小于10MPa、單臺處理氣量大于20m3／min或工作壓力大于或等于10MPa、單臺處理氣量大于3m3／min的吸附式干燥裝置，宜采用加熱再生吸附式干燥裝置或壓縮熱再生吸附式干燥裝置；
5 當壓縮空氣濕度等級要求不高于5級時，應選用冷凍式干燥裝置或壓縮熱再生吸附式干燥裝置。
3.0.12 壓縮空氣干燥裝置的設置應符合下列規定：
1 裝有活塞空氣壓縮機或隔膜空氣壓縮機的壓縮空氣站，吸附式壓縮空氣干燥裝置應設置在儲氣罐后；
2 采用不同壓力的空氣壓縮機串聯運行系統時，壓縮空氣干燥裝置應設置在緩沖罐與后置空氣壓縮機之間；
3 進入壓縮空氣干燥裝置的壓縮空氣的溫度及含油等級，應符合壓縮空氣干燥裝置的要求。
3.0.13 壓縮空氣過濾器的設置，除應滿足工藝對壓縮空氣凈化等級的要求外，尚應符合下列規定：
1 應在空氣干燥裝置前、后和潔凈氣用氣設備處，設置壓縮空氣過濾器；
2 應在濕度等級或固體顆粒等級高于或等于2級的干燥和凈化壓縮空氣系統的配氣臺前、后處，設置壓縮空氣過濾器；
3 對要求不能中斷供氣的用戶，應設置備用壓縮空氣過濾器。
3.0.14 活塞空氣壓縮機、隔膜空氣壓縮機與儲氣罐之間，應裝設止回閥；空氣壓縮機與止回閥之間，應設置放空管，放空管上應設置消聲器?；钊諝鈮嚎s機、隔膜空氣壓縮機與儲氣罐之間，不應裝設切斷閥，當需要裝設切斷閥時，在空氣壓縮機與切斷閥之間，必須裝設安全閥。
3.0.15 離心空氣壓縮機的排氣管上應裝設止回閥和切斷閥，空氣壓縮機與止回閥之間，必須設置放空管，放空管上應裝設防喘振調節閥和消聲器。
3.0.16 離心空氣壓縮機應設置高位油箱或其他能夠保證機器惰轉時供油的設施。
3.0.17 離心空氣壓縮機宜對應設置潤滑油站，油站出口的供油總管上應設置止回閥。
3.0.18 儲氣罐上必須裝設安全閥。儲氣罐與供氣總管之間，應裝設切斷閥。
3.0.19 裝有壓縮空氣干燥裝置和過濾裝置的系統，應裝設氣體分析取樣閥。
3.0.20 空氣壓縮機的吸氣、排氣管道及放空管道的布置，應采取減少管道振動對建筑物影響的措施。活塞空氣壓縮機與后冷卻器之間的管道應方便拆卸。離心空氣壓縮機的進、排氣管道應設置補償器。
3.0.21 壓縮空氣站宜設置隔聲值班室。在空氣壓縮機組、管道及其建筑物上，應采取隔聲、消聲和吸聲等降低噪聲的措施。壓縮空氣站的噪聲控制值應符合現行國家標準《工業企業噪聲控制設計規范》GB／T 50087和《聲環境質量標準》GB 3096的有關規定。
3.0.22 壓縮空氣站應設置廢油收集裝置，并應符合下列規定：
1 工作壓力大于或等于10MPa的壓縮空氣站內的廢油收集裝置宜為積油坑；小于10MPa的壓縮空氣站內的廢油收集裝置宜為廢油水分離器；
2 廢油水分離器、積油坑宜設置在室內；當在室外設置時，應貼近機器間外墻處；
3 積油坑應設置混凝土蓋板或鋼蓋板，蓋板上應留有入孔，并應設置排氣管引向室外；
4 寒冷地區，室外地面上的排油水管道應采取防凍措施；
3.0.23 壓縮空氣站宜對壓縮熱能回收利用。
4 壓縮空氣站的組成和設備布置
4.0.1 壓縮空氣站除機器間外，宜設置輔助間。輔助間的組成和面積應根據壓縮空氣站的規模、空氣壓縮機的型式、機修體制、操作管理模式及企業內部協作條件確定。
4.0.2 機器間內設備的布置和輔助間的布置，以及與機器間毗連的其他建筑物的布置，不宜影響機器間的自然通風和采光。
4.0.3 工作壓力大于或等于10MPa壓縮空氣站的配氣臺、儲氣罐、充瓶裝置，應分別布置在單獨的房間內，且房間內不應布置其他無關的設備。
4.0.4 離心空氣壓縮機的吸氣過濾裝置宜獨立布置，與壓縮機的連接管道宜短、直。嚴寒地區，當油浸式吸氣過濾器布置在室外或單獨房間內時，應有防凍防寒措施。
4.0.5 壓縮空氣儲氣罐的布置應符合下列規定：
1 應布置在室外或獨立建筑內；
2 儲氣罐布置在室外時，宜布置在建筑物的陰面，當設置在陽面時，宜加設遮陽棚；立式儲氣罐與機器間外墻的凈距不應小于1m，并不宜影響采光和通風；布置在室外的罐組宜設置通透的圍欄；
3 在室外布置有困難時，工作壓力小于10MPa、含油等級不低于3級的壓縮空氣儲氣罐，可布置在室內；當工作壓力大于或等于10MPa、單個容積不大于10m3、含油等級不低于3級的壓縮空氣儲氣罐，總數量不超過3個時，可布置在與機器間毗鄰的獨立房間內。
4.0.6 不同壓力的空氣壓縮機串聯運行時，含油等級不低于3級的壓縮空氣緩沖罐宜布置在機器間內。
4.0.7 夏熱冬冷和夏熱冬暖地區壓縮空氣站的機器間內，宜對發熱設備和管道采取隔熱措施。
4.0.8 活塞空氣壓縮機組、隔膜空氣壓縮機組及螺桿空氣壓縮機組宜單排布置，機器間通道的寬度應根據設備操作、拆裝和運輸?shù)男枰_定，凈距不宜小于表4.0.8-1、表4.0.8-2的規定。

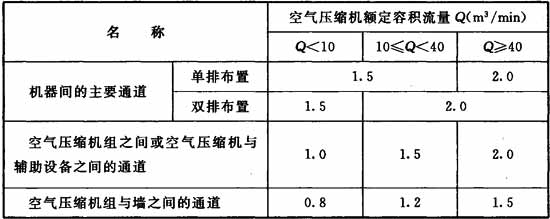

表4.0.8-1 壓力小于10MPa的空氣壓縮機組機器間通道的凈距
注：1 當必須在空氣壓縮機組與墻之間的通道上拆裝空氣壓縮機的活塞桿與十字頭連接的螺母零部件時，表中1.5的數值應適當放大；
2 設備布置時，除保證檢修時能抽出氣缸中的活塞部件、冷卻器中的芯子和電動機轉子或定子外，宜有不小于0.5m的余量，如表中所列的凈距值不能滿足要求時，應加大；
3 干燥裝置的操作維護用通道不宜小于1.5m。

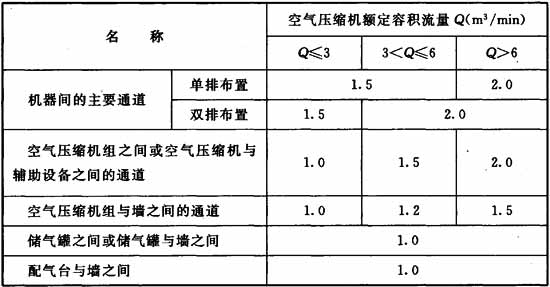

表4.0.8-2 壓力大于或等于10MPa的空氣壓縮機組機器間通道的凈距
4.0.9 離心空氣壓縮機組的設備布置型式，應根據結構和安裝現場條件等因素確定。當采用雙層布置時，應符合下列規定：
1 宜采用滿鋪運行層型式，底層宜布置輔助設備，運行層機組旁可作檢修場；
2 潤滑油供油裝置應布置在底層，底盤與主油泵入口高差應符合主油泵吸油高度要求；
3 機器間底層和運行層應有貫穿整個機器間的縱向通道，凈寬不應小于1.2m，機組旁通道凈距應符合壓縮機、電動機、冷卻器等主要設備的拆裝、起重設備的起吊范圍、設備基礎與建筑物基礎的間距等要求；
4 在機器間的擴建端，運行層應留出安裝檢修吊裝孔，當?shù)讓釉O(shè)備需要采用行車吊裝時，設備上方的運行層也應留有相應的吊裝孔。
4.0.10 離心空氣壓縮機組的高位油箱底部距機組水平中心線的高度不應小于5m。
4.0.11 當空氣干燥凈化裝置設置在壓縮空氣站內時，宜布置在靠輔助間的一端。當用戶要求壓縮空氣濕度等級高于或等于2級或固體顆粒等級高于或等于2級時，空氣干燥凈化裝置宜設置在用戶處。
4.0.12 當壓縮空氣站內需要設置專門的檢修場地時，檢修場地的面積不宜大于一臺最大空氣壓縮機組占地和運行所需的面積。
4.0.13 單臺壓縮機額定容積流量大于或等于20m3／min且總安裝容量大于或等于60m3／min的壓縮空氣站，宜設置檢修用起重設備，起重能力應按空氣壓縮機組檢修時最重的起吊部件確定。
4.0.14 空氣壓縮機組的聯軸器和皮帶傳動部分必須裝設安全防護設施。
4.0.15 當活塞空氣壓縮機的立式氣缸蓋高出地面3m時，應設置可拆卸的維修平臺和扶梯。
4.0.16 空氣壓縮機的吸氣過濾器應安裝在便于維修之處，平臺和扶梯的設置應根據日常操作和維護的需要確定。
4.0.17 壓縮空氣站內的平臺、扶梯、地坑及吊裝孔周圍均應設置防護欄桿，欄桿的下部應設防護網或板。
4.0.18 壓縮空氣站內的地溝應能排除積水，并應鋪設蓋板。
5 土 建
5.0.1 壓縮空氣站機器間屋架下弦或梁底的高度，應符合設備拆裝起吊和通風的要求，且凈高不宜小于4m。在夏熱冬冷和夏熱冬暖地區，當機器間跨度大于9m時，宜設天窗。
5.0.2 當工作壓力大于或等于10MPa的壓縮空氣站與其他建筑物毗連時，隔墻應采用無門、窗、洞的鋼筋混凝土防護墻；防護墻的厚度不應小于200mm。
5.0.3 壓縮空氣站機器間通向室外的門應保證安全疏散、便于設備的出入和操作管理。離心空氣壓縮機站的安全出口不應少于2個，且必須有1個直通室外；當雙層布置時，運行層應有通向室外地面的安全梯。
5.0.4 機器間宜采用耐磨防油地面，墻的內表面應抹灰刷白。儲氣罐間的外窗宜采取減少日曬的措施。
5.0.5 工作壓力大于或等于10MPa的壓縮空氣站，其機器間、配氣臺間、儲氣罐間、充瓶間與其他房間的隔墻，應采用鋼筋混凝土防護墻；防護墻的厚度不應小于200mm。
5.0.6 隔聲值班室或控制室、配氣臺間宜設置觀察窗。
5.0.7 空氣壓縮機的基礎應根據環境要求采取隔振或減振措施。雙層布置的離心空氣壓縮機的基礎應與運行層脫開。
5.0.8 有發展可能的壓縮空氣站，機器間的擴建端應便于接建。
5.0.9 壓縮空氣站地面、樓面和屋面的活荷載，應根據工藝設備安裝和檢修的荷載要求確定。
6 電氣、控制和儀表
6.0.1 壓縮空氣站的用電負荷等級，應根據壓縮空氣用戶的用氣重要程度，按現行國家標準《供配電系統設計規范》GB 50052的負 荷分級規定執行。除中斷壓縮空氣會造成較大損失者外，宜為三級負荷。
6.0.2 空氣壓縮機電動機的控制和保護應符合現行國家標準《通用用電設備配電設計規范》GB 50055的有關規定。
6.0.3 壓縮空氣站內使用的手提燈，電壓不應超過36V；在儲氣罐內或在空氣壓縮機的金屬平臺上使用的手提燈，電壓不得超過12V。
6.0.4 壓縮空氣站的機器間內應設置380V和220V的專用檢修電源。
6.0.5 壓縮空氣站宜設置集中控制室。控制室應符合下列規定：
1 宜位于壓縮空氣站固定端或適中位置；
2 室內設備布置應整齊、協調、統一。盤前運行區應滿足運行人員工作需要。盤后應滿足設備的維護、檢修、調試及通行要求；
3 應有良好的通風和照明，并應采取隔聲、防火、防塵、防水、防振等措施。
6.0.6 壓縮空氣站的熱工測量?jī)x表應按附錄A、附錄B、附錄C、附錄D的規定裝設。當設有集中控制室時，附錄中“應”裝設的測量?jī)x表應接入計算機控制系統。
6.0.7 壓縮空氣站的熱工報警信號和自動保護控制裝置應按附錄E、附錄F、附錄G、附錄H的規定裝設。當設有集中控制室時，附錄中應裝設的熱工報警信號應接入集中控制室。在控制室和機器旁均應設置空氣壓縮機緊急停車按鈕。
6.0.8 設有備用空氣壓縮機的壓縮空氣站，宜根據工藝要求設置自投備用的聯鎖。
6.0.9 離心空氣壓縮機應設置下列控制系統：
1 進氣調節控制系統；
2 機組防喘振控制系統；
3 排氣穩壓控制系統或穩流控制系統。
6.0.10 壓縮空氣站宜采用計算機控制系統。當企業設置有工業電視監視系統時，壓縮空氣站應設有監視點。
6.0.11 當空氣壓縮機采用計算機控制時，應配置互為冗余的電源裝置。
6.0.12 壓縮空氣站對供氣的濕度等級有嚴格要求時，應配備露點儀。
6.0.13 室外布置的熱工測量?jī)x表、控制設備和測量管路應采取防水、防凍等措施。
7 給水和排水
7.0.1 壓縮空氣站的生產用水，除中斷壓縮空氣供氣會造成較大損失外，宜采用一路供水。
7.0.2 壓縮空氣站的冷卻水應循環使用。
7.0.3 空氣壓縮機入口處冷卻水的壓力應符合下列規定：
1 活塞空氣壓縮機、隔膜空氣壓縮機不宜大于0.4MPa，并不宜小于0.1MPa；
2 螺桿空氣壓縮機不宜大于0.4MPa,并不宜小于0.15MPa；
3 離心空氣壓縮機不宜大于0.52MPa，并不宜小于0.15MPa。
7.0.4 空氣壓縮機及其冷卻器冷卻水的水質標準，應符合現行國家標準《工業循環冷卻水處理設計規范》GB 50050的有關規定。當企業內部有軟化水可以利用，且系統又經濟合理時，系統內的循環水可采用軟化水。
7.0.5 空氣壓縮機及其冷卻器的冷卻水采用直流系統供水時，排水溫度應根據冷卻水的碳酸鹽硬度控制，且不宜超過表7.0.5的規定。超過表7.0.5的規定值時，應對冷卻水進行軟化處理。
表7.0.5 排水溫度
| 碳酸鹽硬度（以CaO計，mg/L） | 排水溫度（℃） |
| ≤140 | 45 |
| 168 |
40 |
| 196 | 35 |
| 280 | 30 |
7.0.6 空氣壓縮機的排水管上，應裝設水流觀察裝置或流量控制器。
7.0.7 壓縮空氣站的給水和排水管道應設置能放盡存水的設施。
8 采暖和通風
8.0.1 壓縮空氣站機器間的采暖溫度不宜低于16℃；非工作時間機器間的溫度不得低于5℃。
8.0.2 壓縮空氣站工作時，機器間內最高環境溫度不應高于40℃；隔聲值班室或集中控制室、配氣臺間及充瓶間的溫度不應高于28℃，且應設置通風或降溫裝置。
8.0.3 空氣壓縮機在室內吸氣時，壓縮空氣站機器間的外墻應設置進風口，其流通面積應滿足空氣壓縮機吸氣和設備冷卻的要求。
8.0.4 壓縮空氣站內設備通風管道的阻力損失超過設備自帶風扇壓頭時，應設置通風機。當通風管道內不采用通風機時，風速宜為3m／s～5m／s；當采用通風機時，風速宜為6m／s～10m／s。
9 壓縮空氣管道
9.0.1 壓縮空氣管道應滿足用戶對壓縮空氣流量、壓力及凈化等級的要求，并應考慮近期發展的需要。
9.0.2 室外壓縮空氣管道的敷設方式應根據氣象、水文、地質、地形等條件和施工、運行、維修等因素確定。
9.0.3 輸送飽和壓縮空氣的管道應設置能排放管道系統內積存冷凝液的裝置。設有坡度的管道，坡度不宜小于0.002。
9.0.4 壓縮空氣管道及附件材料的選用，應符合下列規定：
1 壓縮空氣固體顆粒等級或濕度等級不高于5級的管道，可采用碳鋼管；
2 壓縮空氣固體顆粒等級或濕度等級高于5級、不高于3級的干燥和凈化壓縮空氣管道，可采用熱鍍鋅鋼管或不銹鋼管；
3 壓縮空氣固體顆粒等級或濕度等級高于3級的干燥和凈化壓縮空氣管道，應采用不銹鋼管或銅管；
4 管道附件的強度、密封、耐磨、抗腐蝕性能應與管材相匹配。
9.0.5 工作壓力小于1.6MPa的壓縮空氣管道系統，從空氣壓縮機出口到最不利點的壓力損失不宜超過空氣壓縮機排氣壓力的10％。
9.0.6 壓縮空氣管道上設置的閥門，應方便操作和維修。
9.0.7 工作壓力大于6.4MPa、小于或等于15MPa且公稱直徑大于或等于100mm，或工作壓力大于15MPa且公稱直徑大于或等于80mm的壓縮空氣管道上安裝手動閥門時，宜設置旁通閥。
9.0.8 壓縮空氣管道的連接，除設備、閥門等處用法蘭或螺紋連接外，宜采用焊接。干燥和凈化壓縮空氣管道的連接應符合現行國家標準《潔凈廠房設計規范》GB 50073的有關規定。
9.0.9 干燥和凈化壓縮空氣管道的內壁、閥門和附件，在安裝前應進行清洗、脫脂或鈍化等處理。
9.0.10 工作溫度大于100℃的架空壓縮空氣管道，應有熱補償措施。當用戶需要利用壓縮空氣的壓縮熱時，管道應進行保溫。寒冷地區室外架空敷設的壓縮空氣管道，應采取防凍措施。
9.0.11 壓縮空氣管道在用氣建筑物入口處，應設置切斷閥門、壓力表和流量計。輸送飽和壓縮空氣的管道應設置油水分離器。
9.0.12 對壓縮空氣負荷波動或要求供氣壓力穩定的用戶，宜就近設置儲氣罐或其他穩壓裝置。
9.0.13 埋地敷設的壓縮空氣管道應根據土壤的腐蝕性作相應的防腐處理。室外輸送飽和壓縮空氣的埋地管道應敷設在冰凍線以下。
9.0.14 埋地壓縮空氣管道穿越鐵路、道路時，應符合下列規定：
1 管頂至鐵路軌底的凈距不應小于1.2m；
2 管頂至道路路面結構底層的垂直凈距不應小于0.5m；
3 當不能滿足第1款、第2款的要求時，應采用防護套管或管溝，其兩端應伸出鐵路路肩或路堤坡腳外，且不得小于1.0m，當鐵路路基或路邊有排水溝時，套管應伸出排水溝溝邊1.0m。
9.0.15 廠(礦)區敷設的壓縮空氣管道與其他管線及建筑物、構筑物之間的最小水平間距，應符合現行國家標準《工業企業總平面設計規范》GB 50187的有關規定。
9.0.16 車間架空壓縮空氣管道與其他架空管線的凈距不宜小于表9.0.16的規定。

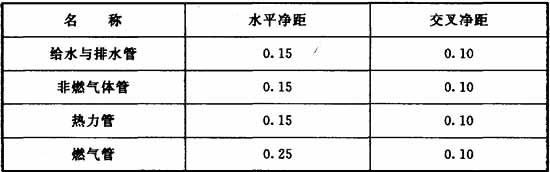

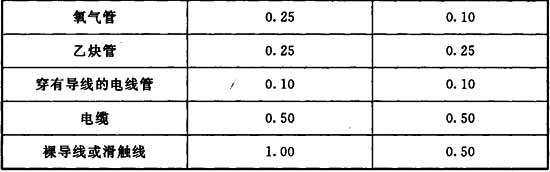

表 9.0.16 車間架空壓縮空氣管道其他架空管線的凈距
注：1 電纜在交叉處有防止機械損傷的保護措施時，交叉凈距可縮小到0.10m，
2 當與裸導線或滑觸線交叉的壓縮空氣管道需要經常維修時，交叉凈距應為1.00m。
附錄A 活塞空氣壓縮機站熱工測量?jī)x表的裝設
附錄A 活塞空氣壓縮機站熱工測量?jī)x表的裝設

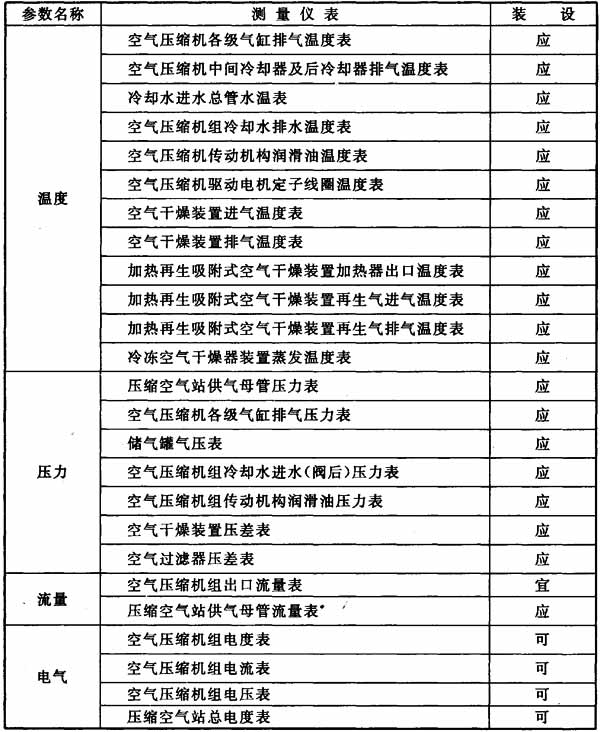

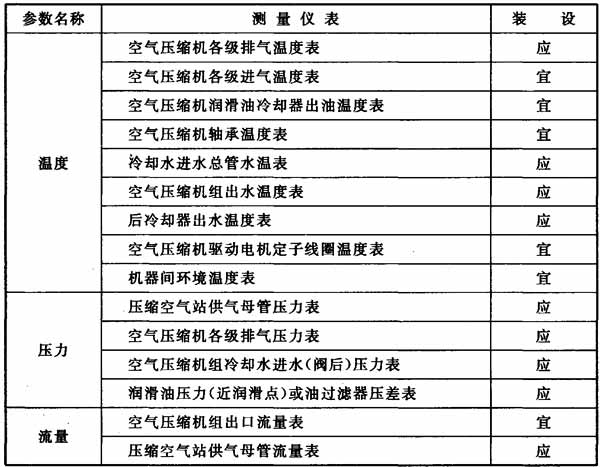

表A 活塞空氣壓縮機站熱工測量?jī)x表的裝設
附錄B 隔膜空氣壓縮機站熱工測量?jī)x表的裝設
附錄B 隔膜空氣壓縮機站熱工測量?jī)x表的裝設

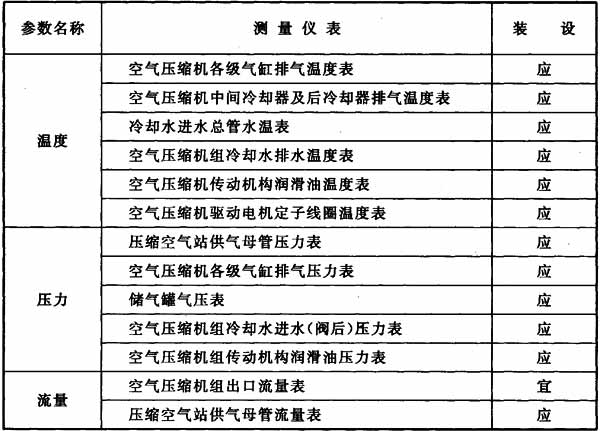

表B 隔膜空氣莊縮機站熱工測量?jī)x表的裝設
注：空氣干燥凈化裝置測量?jī)x表及電氣儀表的裝設同表A。
附錄C 螺桿空氣壓縮機站熱工測量?jī)x表的裝設
附錄C 螺桿空氣壓縮機站熱工測量?jī)x表的裝設
表C 螺桿空氣壓縮機站熱工測量?jī)x表的裝設
注：空氣干燥凈化裝置測量?jī)x表及電氣儀表的裝設同表A。
附錄D 離心空氣壓縮機站熱工測量?jī)x表的裝設
附錄D 離心空氣壓縮機站熱工測量?jī)x表的裝設

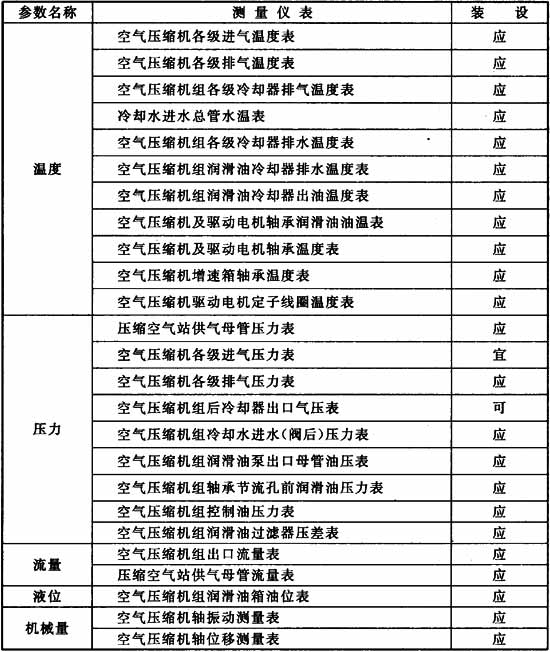

表D 離心空氣壓縮機站熱工測量?jī)x表的裝設
注：空氣干燥凈化裝置測量?jī)x表及電氣儀表的裝設同表A。
附錄E 活塞空氣壓縮機站熱工報警信號、自動保護控制裝置的裝
附錄E 活塞空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設

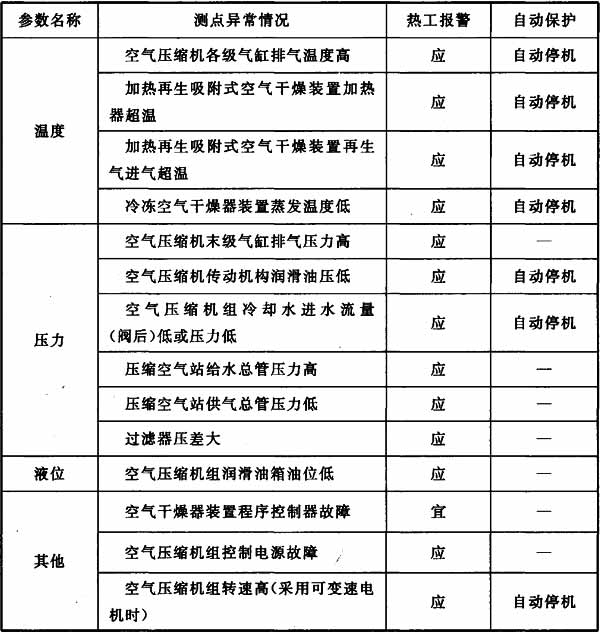

表E 活塞空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設
注：報警裝置參數異常時應報警，報警參數值仍繼續越限時應自動停機。
附錄F 隔膜空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設
附錄F 隔膜空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設
表F 隔膜空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設

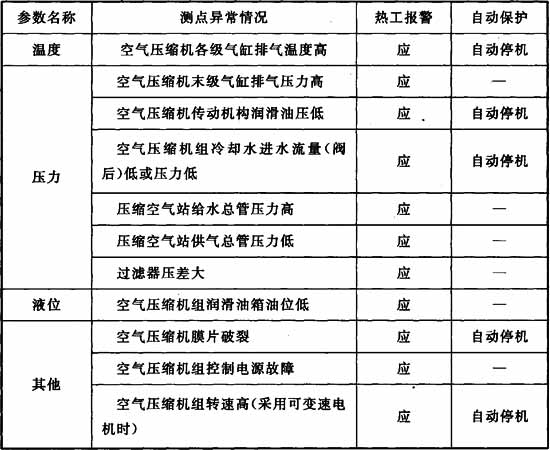

注：1 報警裝置參數異常時應報警，報警參數值仍繼續越限時應自動停機；
2 空氣干燥凈化裝置熱工報警信號、自動停機裝置的裝設同表E。
附錄G 螺桿空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設
附錄G 螺桿空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設

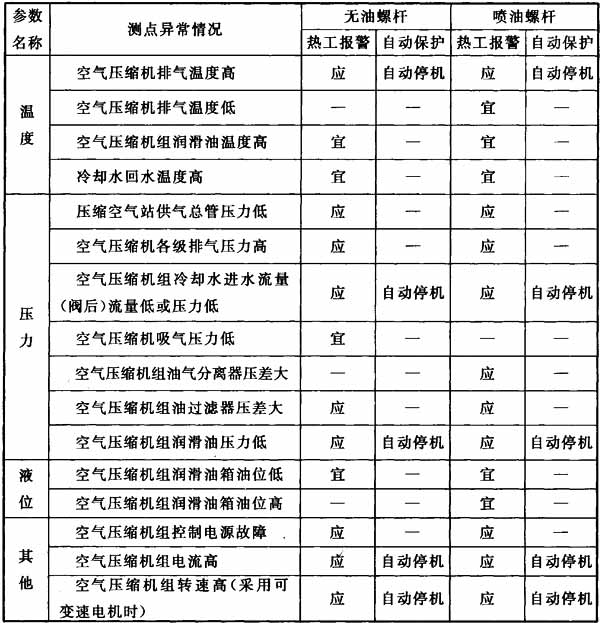

表G 螺桿空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設
注：1 報警裝置參數異常時應報警，報警參數值仍繼續越限時應自動停機；
2 空氣干燥凈化裝置熱工報警信號、自動停機裝置的裝設同表E。
附錄H 離心空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設

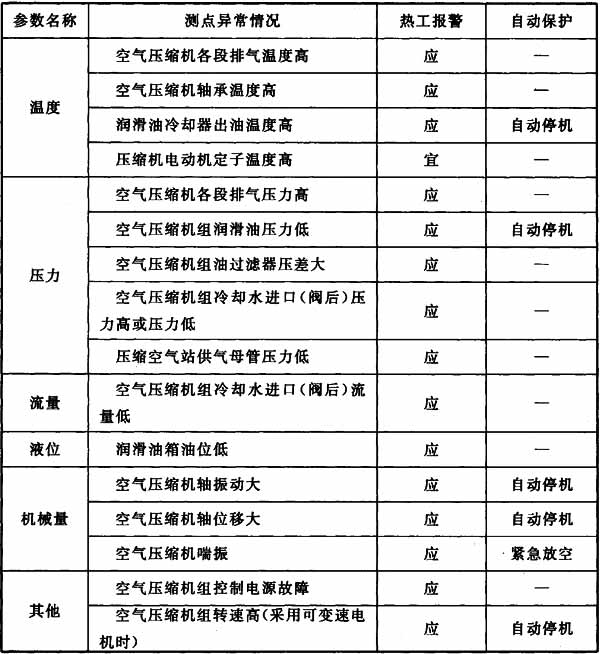

附錄H 離心空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設
表H 離心空氣壓縮機站熱工報警信號、自動保護控制裝置的裝設
注：1 報警裝置參數異常時應報警，報警參數值仍繼續越限時應自動緊急放空或停機；
2 空氣干燥凈化裝置熱工報警信號、自動停機裝置的裝設同表E。
