GB 50489-2009 化工企業總圖運輸設計規范 （完整版）
1 總 則
1.0.1 為統一化工企業總圖運輸設計原則和技術要求，使化工企業總圖運輸設計符合國家的工程建設方針政策，做到技術先進、節約資源、保護環境、布置合理、生產安全、方便管理，有利于提高企業的經濟效益、社會效益和環境效益，制定本規范。
1.0.2 本規范適用于除礦山外的化工企業的新建、擴建和改建工程的總圖運輸設計。
1.0.3 化工企業總圖運輸設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 逆溫層 inversion layer
對流層中出現的氣溫隨高度增加而升高的大氣層。
2.0.2 化工區 chemical works area
由多個化工企業和相關聯的企業組成自成一體的區域。
2.0.3 管理服務區 management service area
化工區內為多個化工廠服務的行政管理、商貿和生活服務區域。
2.0.4 居住區 residential area
具有一定人口和用地規模，人們?nèi)粘Ｉ罹幼〉牡胤健?/p>
2.0.5 倉儲設施 storage facility
化工區或化工廠內公用的倉庫、堆場、儲罐區。
2.0.6 固體廢物堆場 solid waste dump field
化工區暫時不能處理的固體廢物存放區。
2.0.7 施工基地 construction base
化工區建設期間，各施工單位集中的臨時生產和生活區。
2.0.8 自備熱電站 self-supply heating and power station
化工區或化工廠內以供熱為主要功能的熱電廠。
2.0.9 集中供熱鍋爐房 central heating boiler house
為化工區或化工廠的各廠或車間供熱的鍋爐房。
2.0.10 廠區 plant area
由生產設施或裝置、輔助生產設施、公用工程設施、倉儲設施、運輸設施、行政辦公及生活服務設施等組成的區域。
2.0.11 生產區 production area
指為完成生產過程的生產設施或裝置集中布置的區域。
2.0.12 工藝裝置 process units
按工藝流程完成一個完整的生產過程的組合體，包括生產區(含若干個生產單元)、裝置儲罐及棚庫、控制及配電室、污水預處理等設施。
2.0.13 輔助生產設施 auxiliary production facilities
配合主要生產裝置完成其生產過程而必需的設施，如罐區、中央化驗室、污水處理場、維修間、火炬等。
2.0.14 公用工程設施 public engineering facilities
指水、電、氣、汽、冷凍水等設施的統稱，如循環水系統、變配電所、鍋爐房、空壓站、冷凍站等。
2.0.15 運輸設施 transportation facilities
為完成特定物流而設置的專用鐵路、道路、碼頭等相關的設施及裝卸機具。
2.0.16 行政辦公及生活服務設施區 administration office and living servicing facility area
在廠區內為工廠生產調度、經營管理而獨立設置的行政辦公樓、食堂、浴室、急救站、倒班宿舍、行政車庫、停車場等生活服務設施的區域。
2.0.17 罐組 tank group
布置在一個防火堤內的一個或多個儲罐。
2.0.18 罐 tank yard
由兩個或多個儲罐組集中布置的區域。
2.0.19 通道 access
街區間設置的全廠系統性的道路、管廊、管線和進行綠化的地帶。
2.0.20 街區 block
指用通道分隔成的獨立區域。
2.0.21 工廠綠化 green for plant
為防止工廠污染擴散，改善和保護自然環境，在廠區內選擇不同的植物(樹木、花卉、草皮等)種植綠化。
2.0.22 廠區綠地率 greening rate for plant
廠區用地范圍內各類綠地計算面積的總和與廠區用地面積的比率。
2.0.23 投資強度 investment strength
項目用地范圍內單位面積固定資產投資額。
2.0.24 建筑系數 building coefficient
廠區用地范圍內各種建筑物、構筑物占(用)地面積總和(包括露天生產裝置或設備、露天堆場及操作場地的用地面積)與廠區用地面積的比率。
2.0.25 廠區利用系數 utilization coefficient for plant
廠區用地范圍內各種建筑物、構筑物占(用)地面積，鐵路和道路用地面積，露天設備及堆場、操作場地用地面積，工程管線用地面積總和與廠區用地面積的比率。
2.0.26 工廠容積率 p1ot ratio for plant
計算工廠容積率的總建筑物、構筑物面積與廠區用地面積的比值。
3 廠址選擇
4 化工區總體布置
5 總平面布置
6 豎向設計
7 管線綜合布置
8 綠化設計
9 運輸設計
10 主要技術經濟指標
10.0.1 化工企業總圖運輸設計，應結合工程的具體情況，選取下列技術經濟指標：
1 化工企業建設項目總用地面積指標，可包括下列各項用地面積：
1)項目總用地面積(m2)；
2)管理服務區用地面積(m2)；
3)廠區用地面積(m2)；
4)居住區用地面積(m2)；
5)廠外鐵路專用線及鐵路運輸設施用地面積(m2)；
6)廠外道路及汽車運輸設施用地面積(m2)；
7)廠外其他工程設施用地面積(m2)。
2 廠區總平面布置宜列出下列主要技術經濟指標：
1)廠區用地面積(m2)；
2)建筑物、構筑物占地面積(m2)；
3)行政辦公及生活服務設施用地面積(m2)；
4)露天生產裝置或設備用地面積(m2)；
5)露天堆場及操作場用地面積(m2)；
6)天橋、棧橋、管線及管廊用地面積(m2)；
7)總建筑面積(m2)；
8)計算工廠容積率的總建筑物、構筑物面積(m2)；
9)廠內鐵路線路長度；
10)廠內鐵路用地面積(m2)；
11)廠內道路用地面積(包括廣場、停車場、回車場、車間引道、人行道等用地面積)(m2)；
12)圍墻長度；
13)廠區土(石)方工程總量(m2)；
14)廠區綠化用地面積(m2)；
15)投資強度(萬元／hm2)；
16)建筑系數(％)；
17)廠區利用系數(％)；
18)工廠容積率；
19)行政辦公及生活服務設施用地面積比率(％)；
20)廠區綠地率(％)。
10.0.2 改建、擴建工程的總圖運輸設計，應結合現有設施及場地具體情況，計算有關指標。
附錄A 投資強度、建筑系數、廠區利用系數和工廠容積率的計算

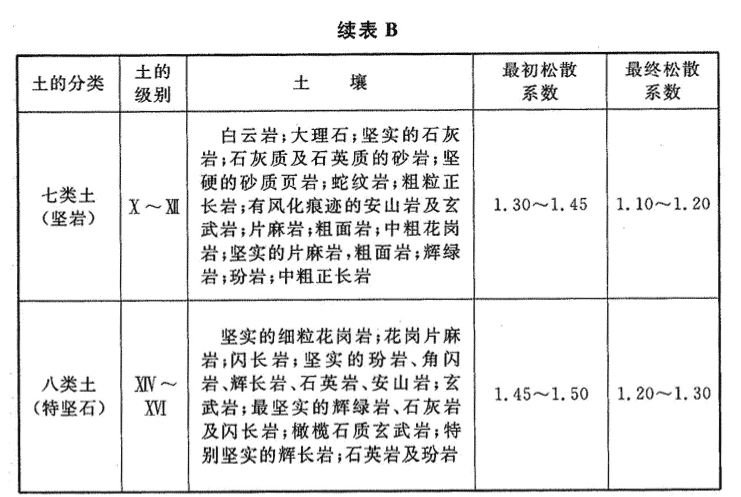

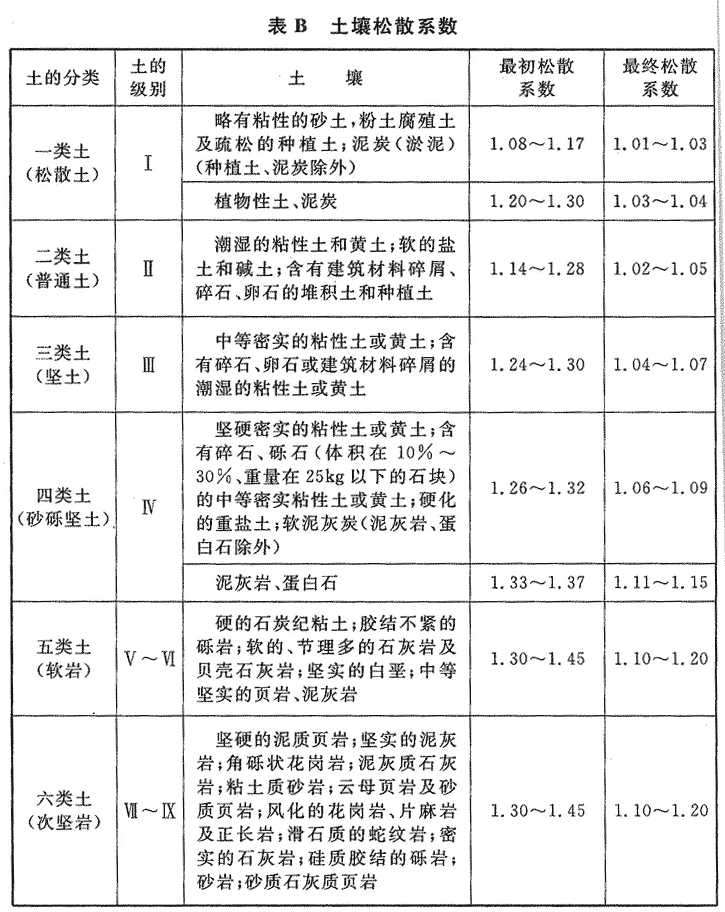

附錄B 土壤松散系數
附錄B 土壤松散系數
注：1土的級別相當于一般16級土石分類級別。
2一類~八類土壤，挖方轉化為虛方時，乘以最初松散系數；挖方轉化為填方時，乘以最終松散系數。
附錄C 廠區綠地率的計算規定
C.0.1 廠區綠地率應為廠區用地范圍內各類綠化用地計算面積的總和與廠區用地面積的比率。
綠地應包括廠區集中綠地，建筑物、構筑物旁綠地和道路綠地，并應包括滿足當?shù)刂矘渚G化覆土要求和地下室或半地下建筑物的屋頂綠地，不應包括其他屋頂、曬臺的人工綠地。
C.0.2 廠區綠地率應按下列公式計算：
廠區綠地率＝廠區綠化用地計算面積總和廠區用地面積× 100％ (C.0.2—1)
廠區綠化用地計算面積總和(m2)
＝喬木、灌木綠化用地計算面積(m2)+草坪用地計算面積(m2)+花卉用地計算面積(m2)+花壇、建筑小品用地計算面積(m2)+用于綠化和美化的水面計算面積(m2)+廠區防護林帶用地計算面積(m2) (C.0.2—2)

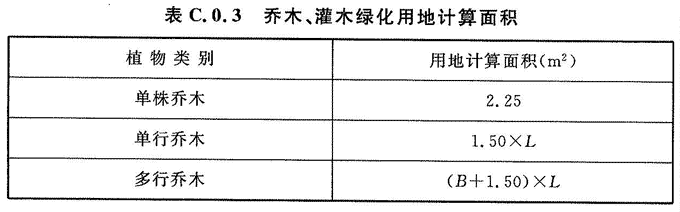

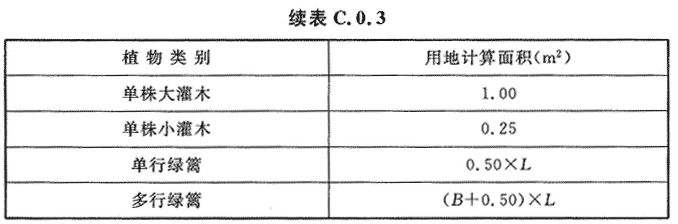

C.0. 3 喬木、灌木綠化用地計算面積應符合表C.0.3的規定。
草坪用地計算面積、花卉用地計算面積、花壇和建筑小品用地計算面積、用于綠化和美化的水面面積，均應按設計面積計算，草坪中的喬木、灌木不應另計算其面積。當建筑小品與水面在綠化用地內，不應重復計算其面積。
注：L為綠化帶長度；B為總行距。
C.0.4 廠區綠化用地計算面積的起止界應為廠內道路、便道及人行道計算至路緣石外緣；建筑物、構筑物應距墻腳1.5m起計算；圍墻應計算至墻腳。
