GB/T 18229-2000 CAD工程制圖規則 （完整版）
1 范圍
1 范圍
本標準規定了用計算機繪制工程圖的基本規則。
本標準適用于機械、電氣、建筑等領域的工程制圖以及相關文件。
2 引用標準
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB/T 10609.1-1989 技術制圖 標題欄(neq ISO 7200：1984)
GB/T 10609.2-1989 技術制圖 明細欄(neq ISO 7573：1983)
GB/T 13361-1992 技術制圖 通用術語
GB/T 13362.4-1992 機械制圖用計算機信息交換 常用長仿宋矢量字體、代（符）號
GB/T 13362.5-1992 機械制圖用計算機信息交換 常用長仿宋矢量字體、代（符）號 數據集單 線單體字模集及數據集
GB/T 13844-1992 圖形信息交換用矢量漢字
GB/T 13845-1992 圖形信息交換用矢量漢字 宋體字模集及數據集
GB/T 13846-1992 圖形信息交換用矢量漢字 仿宋體字模集及數據集
GB/T 13847-1992 圖形信息交換用矢量漢字 楷體字模集及數據集
GB/T 13848-1992 圖形信息交換用矢量漢字 黑體字模集及數據集
GB/T 14689-1993 技術制圖 圖紙幅面和格式(eqv ISO 5457：1980)
GB/T 14690-1993 技術制圖 比例(eqv ISO 5455：1979)
GB/T 14691-1993 技術制圖 字體(eqv ISO 3098-1:1974)
GB/T 14692-1993 技術制圖 投影法(eqv ISO/DIS 5456：1993)
GB/T 15751-1995 技術產品文件 計算機輔助設計與制圖 詞匯(eqv ISO/TR 10623：1992)
GB/T 16675.1-1996 技術制圖 圖樣畫法的簡化表示法
GB/T 16900-1997 圖形符號表示規則 總則(eqv ISO/IEC 11714-1: 1996)
GB/T 16901.1-1997 圖形符號表示規則 產品技術文件用圖形符號 第1部分：基本規則 (eqv ISO/IEC 11714-1:1996)
GB/T 16902.1-1997 圖形符號表示規則 設備用圖形符號 第1部分：圖形符號的形成 (eqv ISO 3461-1：1988)
GB/T 16903.1-1997 圖形符號表示規則 標志用圖形符號 第1部分：圖形標志的形成
GB/T 16675.2-1996 技術制圖 尺寸注法的簡化表示法
GB/T 17450-1998 技術制圖 圖線(idt ISO 128-20：1996)
GB/T 17451～17453-1998 技術制圖 圖樣畫法(eqv ISO/DIS 11947-1～-4：1995)
3 術語
3 術語
本標準采用GB/T 13361和GB/T 15751中的有關術語。
4 CAD工程制圖的基本設置要求
4.5 剖面符號

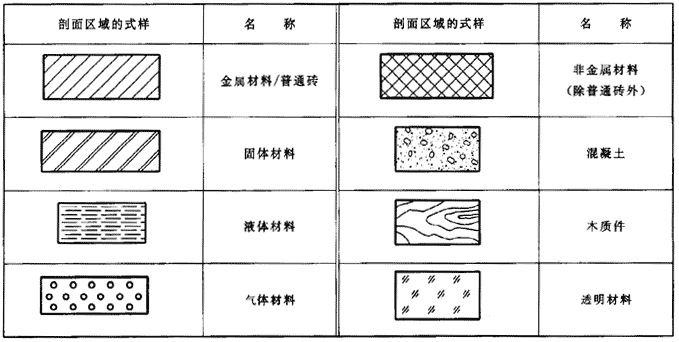

CAD工程圖中剖切面的剖面區域的表示見表10。
表 10
5 投影法
5.2 軸側投影

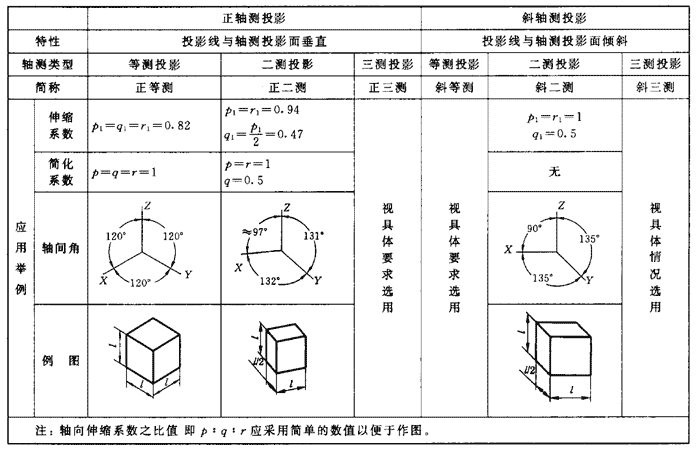

軸側投影是將物體連同其參考直角坐標系，沿不平行于任一坐標面的方向，用平行投影法將其投射在單一投影面上所得的具有立體感的圖形。常用的軸側投影見表12。
表 12
5.3 透視投影
透視投影是用中心投影法將物體投射在單一投影面上所得到的具有立體感的圖形。根據畫面對物體的長、寬、高三組主方向棱線的相對關系（平行、垂直或傾斜），透視圖分為一點透視、二點透視和三點透視，可根據不同的透視效果分別選用。
6 圖形符號的繪制
6 圖形符號的繪制
在CAD工程圖中繪制圖形符號時，應該按照GB/T 16900～16903中規定的設計程序及圖形表示的有關要求進行繪制。
7 CAD工程圖的基本畫法
7.1 CAD工程圖中視圖的選擇
表示物體信息量最多的那個視圖應作為主視圖，通常是物體的工作位置或加工位置或安裝位置。當需要其他視圖時，應按下述基本原則選?。?br/>a)在明確表示物體的前提下，使數量為最小；
b)盡量避免使用虛線表達物體的輪廓及棱線；
c)避免不必要的細節重復。
7.2 視圖
在CAD工程圖中通常有基本視圖、向視圖、局部視圖和斜視圖。
7.3 剖視圖
在CAD工程圖中，應采用單一剖切面、幾個平行的剖切面和幾個相關的剖切面剖切物體得到全剖視圖、半剖視圖和局部剖視圖。
7.4 斷面圖
在CAD工程圖中，應采用移出斷面圖和復合斷面圖的方式進行表達。
7.5 圖樣簡化
必要時，在不引起誤解的前提下，可以采用圖樣簡化的方式進行表示，見GB/T 16675.1的有關規定。
8 CAD工程圖的尺寸標注
8.2 CAD工程圖中的尺寸數字、尺寸線和尺寸界線應按照有關標準的要求進行繪制。
8.3 簡化標注
必要時，在不引起誤解的前提下，CAD工程制圖中可以采用簡化標注方式進行表示，見GB/T 16675.2。
9 CAD工程圖的管理

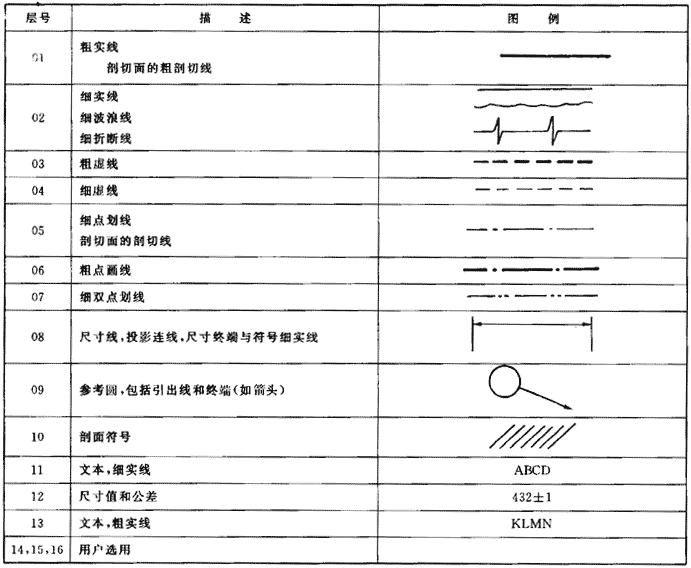

9.1 CAD工程圖的圖層管理見表13。
表 13
9.2 CAD工程圖及文件管理應遵照相關標準的規定。
附錄A 第三角畫法
附 錄 A 第三角畫法

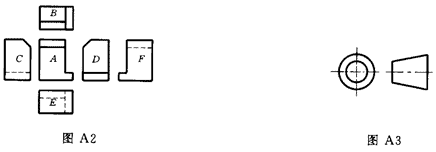

將物體置于第三分角內，即投影面處于觀察者與物體之間進行投影，然后按規定展開投影面，見圖A1；各視圖之間的配置關系見圖A2；第三角畫法的說明符號見圖A3。
