GB/T 50948-2013 體育場建筑聲學技術規范 （完整版）
1 總 則
1.0.1 為保證體育場的觀眾席、比賽場地及相關用房具有良好的聽聞環境，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的體育場的建筑聲學設計、噪聲控制、建筑聲學測量以及聲學工程施工和質量驗收。
1.0.3 建筑聲學設計應從建筑方案設計階段開始，并應與擴聲系統設計協調同步進行。
1.0.4 在進行基地選址時，應進行體育場對周?chē)暛h(huán)境的影響評估。
1.0.5 建筑聲學設計文件應包括聲學計算書、聲學設計說明。
1.0.6 體育場建筑聲學設計、噪聲控制、聲學測量、聲學工程施工和質量驗收除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 體育場 stadium
具有可供體育比賽和其他表演用的寬敞的室外場地，同時為大量的觀眾提供座席的建筑物。
2.0.2 聲衰變時間 sound decay time
在體育場內，聲源停止發聲后給定頻帶的聲波聲壓級降低60分貝(dB)所需要的時間，單位為秒。
2.0.3 回聲 echo
強度和時差都大到人耳足以能將其和直達聲分辨開的反射聲或由其他原因返回到受聲者的聲音。
2.0.4 背景噪聲 background noise
當擴聲系統不工作時，體育場內測點處本底噪聲聲壓級，以NR曲線評價。
2.0.5 語言可懂度 speech intelligibility
發音人所發的語言單位(句、詞、音節)經語言傳遞系統而被聽者正確識別的比率。
2.0.6 語言傳輸指數 speech transmission index(STI)
由調制轉移函數(MTF)導出的評價語言可懂度的客觀參量。
2.0.7 擴聲系統語言傳輸指數 speech transmission index for public address system(STIPA)
語言傳輸指數(STI)在某些條件下的一種簡化形式，適用于評價包括擴聲系統的房間聲學的語言傳輸質量。
2.0.8 看臺 stands
體育場中設置有觀眾席位，并能為觀眾提供良好的觀看條件和安全方便的疏散條件的結構體。
2.0.9 觀眾席 seats for spectator
體育場中供觀眾觀看比賽的席位，包括固定座席和活動座席。
2.0.10 包廂 box
在看臺觀眾席中，為滿足部分觀眾的特殊要求而設置的房間，一般由觀看席位和休息室等構成。
2.0.11 播音室 studio
為廣播用，經過聲學處理和具有相應裝備的專用房間。
2.0.12 罩棚 awning
固定安裝在體育場看臺上方的局部頂棚。
2.0.13 可開合屋面 retractable roof
安裝在半封閉式體育場上空的可以開合的屋面。當屋面閉合時，體育場成為封閉空間，當屋面開啟時，體育場成為開放空間。
2.0.14 空?qǐng)?unoccupied statestands
場內設置與正常使用時相同，但沒有運動員和觀眾。
3 建筑聲學設計
4 噪聲控制
4.0.1 體育場基地選址除應符合現行行業標準《體育建筑設計規范》JGJ 31的有關規定外，還應符合下列要求：
1 應對擬建的基地進行噪聲測量，除要測量基地的平均噪聲外，還要測出標準偏差、最大和最小的噪聲級以及最大噪聲級發生時的時間和出現的頻率；
2 基地上不應受到出現概率較大并具有規律性的強度較大的噪聲干擾。
4.0.2 體育場內的噪聲控制設計應從體育場總體設計階段開始，防止下列方面的噪聲影響，并應采取相應的噪聲控制措施：
1 應防止來自場外的各類噪聲對體育場內的干擾；
2 高噪聲設施不宜設置在觀眾席附近，無法避免時，應采取有效的噪聲及振動控制措施；
3 對可開合屋面和罩棚結構，宜做減少雨致噪聲的處理；
4 體育場內的背景噪聲不宜超過50dB(A)。
4.0.3 各輔助用房的噪聲控制設計及相應的噪聲限值應符合現行國家標準《劇場、電影院和多用途廳堂建筑聲學設計規范》GB／T 50356的有關規定。
4.0.4 體育場在舉行日常活動時，其對周?chē)h(huán)境的影響應符合現行國家標準《聲環境質量標準》GB 3096的有關規定。
5 安裝與施工
5.0.1 施工單位應編制施工組織設計方案，并應經聲學專業技術確認。
5.0.2 施工前應進行技術交底，技術交底應包括工程特點、施工方案、工藝要求、施工質量及驗收標準。
5.0.3 建筑聲學材料進場應按下列要求進行檢驗：
1 聲學材料的品種、規格、數量、產地應符合設計要求；
2 產品的合格證、說明書及有關技術資料應齊全；
3 半成品或成品聲學構件的外觀應完好無損。
5.0.4 在施工過程中應做好半成品或成品聲學構件的保護。
5.0.5 罩棚和可開合屋面的聲學結構施工應滿足聲學設計要求。
6 聲學測量
7 質量驗收
7.0.1 體育場建筑聲學工程質量驗收應包括下列文件資料：
1 建筑聲學設計文件；
2 聲學測量報告；
3 吸聲材料的產品合格證書、聲學性能檢測報告、進場驗收記錄等；
4 聲學構造及隱蔽工程的驗收記錄；
5 施工日志。
7.0.2 體育場的聲衰變時間的實測值應符合本規范第3.2.2條的規定；擴聲系統語言傳輸指數(STIPA)的實測值應符合本規范第3.3.3條的規定；背景噪聲的實測值應符合本規范第4章的規定。
7.0.3 應對建筑聲學工程的施工質量進行驗收，驗收項目應包括但不限于下列內容：
1 應對吸聲構造的預埋件、連接節點、金屬龍骨及連接件的防腐處理以及吸聲材料等隱蔽工程的施工質量進行驗收，并應按本規范附錄A填寫；
2 吸聲材料的吸聲系數、聲學性能以及品種和規格等應與產品合格證書或聲學性能檢測報告相符，吸聲構造應符合設計要求；
3 吸聲飾面板或透聲飾面板應無劃痕、翹曲、裂縫和缺損。
附錄A 建筑聲學隱蔽工程施工驗收記錄
附錄A 建筑聲學隱蔽工程施工驗收記錄

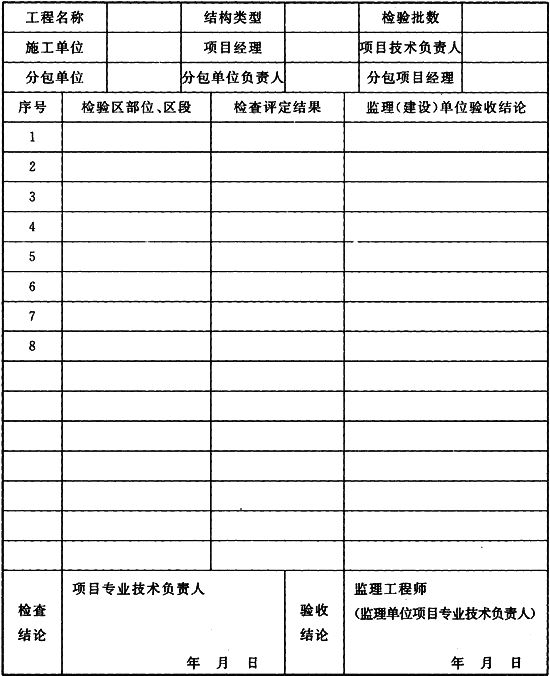

表A 建筑聲學工程施工驗收記錄表
