（免費下載）CJJ/T 192-2012 盾構(gòu)可切削混凝土配筋技術(shù)規(guī)程
[建設標準 - 結(jié)構(gòu)]
發(fā)表于：2022-12-05 18:42:43
收藏
前言
（免費下載）CJJ/T 192-2012 盾構(gòu)可切削混凝土配筋技術(shù)規(guī)程
詳情
1 總 則
1.0.1 為統(tǒng)一盾構(gòu)可切削玻璃纖維筋混凝土配筋的技術(shù)和質(zhì)量驗收標準，確保工程質(zhì)量，制定本規(guī)程。
1.0.2 本規(guī)程適用于盾構(gòu)可切削玻璃纖維筋混凝土臨時結(jié)構(gòu)配筋工程的設計、施工和質(zhì)量驗收。
1.0.3 盾構(gòu)可切削玻璃纖維筋混凝土配筋工程的設計、施工和質(zhì)量驗收除應符合本規(guī)程外，尚應符合國家現(xiàn)行有關(guān)標準的規(guī)定。
2 術(shù)語和符號
3 材 料
3.0.1 玻璃纖維筋的螺紋桿體表面質(zhì)地應均勻，無氣泡和裂紋，其螺紋牙形、牙距應整齊，不應有損傷。
3.0.2 玻璃纖維筋中樹脂基體應使用乙烯基和環(huán)氧樹脂體系或乙烯基樹脂和環(huán)氧樹脂混合樹脂，產(chǎn)品物理和耐久性應滿足使用要求，樹脂基體的原料聚合物不應含有任何聚酯成分。
3.0.3 玻璃纖維筋規(guī)格應符合表3.0.3的要求。

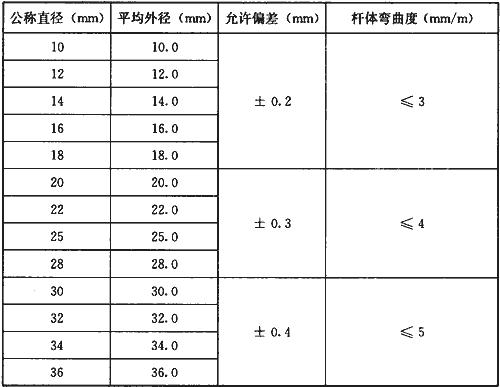

表3.0.3 玻璃纖維筋規(guī)格
3.0.4 玻璃纖維筋的密度應在1.9g／cm3～2.2g／cm3。
3.0.5 玻璃纖維筋力學性能指標應符合表3.0.5的要求。

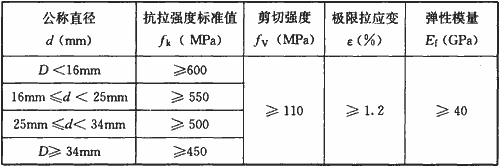

表3.0.5 玻璃纖維筋力學性能指標
注：玻璃纖維筋抗拉強度標準值保證率在95％以上。
3.0.6 玻璃纖維筋抗拉強度設計值應按下列公式計算：
式中：ffu——玻璃纖維筋的抗拉強度設計值(MPa)；
fk——玻璃纖維筋的抗拉強度標準值(MPa)；
CE——工作環(huán)境影響系數(shù)，工作環(huán)境在室內(nèi)取值0.8，工作環(huán)境在室外取值0.7；
ε——玻璃纖維筋極限拉應變；
εfu——玻璃纖維筋極限拉應變設計值。
4 設 計
5 施 工
6 驗 收
6.0.1 玻璃纖維筋混凝土圍護結(jié)構(gòu)的制作要求應符合國家現(xiàn)行標準《混凝土結(jié)構(gòu)設計規(guī)范》GB 50010和《建筑基坑支護技術(shù)規(guī)程》JGJ 120等相關(guān)要求。
6.0.2 玻璃纖維筋籠的整體構(gòu)造應符合設計要求。
6.0.3 玻璃纖維筋籠等構(gòu)造驗收應按國家現(xiàn)行標準《建筑地基基礎工程施工質(zhì)量驗收規(guī)范》GB 50202和《建筑樁基技術(shù)規(guī)范》JGJ 94的規(guī)定執(zhí)行。
