（免費下載）JGJ/T 234-2011 擇壓法檢測砌筑砂漿抗壓強度技術規程
1 總 則
1.0.1 為規范擇壓法檢測砌體結構砌筑砂漿抗壓強度的技術方法，保證檢測精度，制定本規程。
1.0.2 本規程適用于燒結普通磚、燒結多孔磚、燒結空心磚砌體結構中水泥砂漿、混合砂漿抗壓強度的現場檢測和推定。
1.0.3 從事?lián)駢悍z測砌筑砂漿抗壓強度的人員，應通過專門的技術培訓?，F(xiàn)場開展檢測工作時，應遵守國家有關安全、勞動保護和環境保護的規定。
1.0.4 擇壓法檢測砌筑砂漿抗壓強度，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
A——試件受壓面積，取78.54mm2。
2——砌筑砂漿推定強度等級所對應的立方體試塊抗壓強度平均值。
2，i，j——i測區第j個砂漿試件的擇壓強度。
2，i——i測區砂漿試件擇壓強度平均值。
2，i，cu——i測區砂漿抗壓強度換算值。
2，m——同一檢測單元或單片墻內各測區砌筑砂漿抗壓強度平均值。
2，min——同一檢測單元中，測區砌筑砂漿抗壓強度的最小值。
Ni，j——i測區第j個砂漿試件的擇壓荷載值。
s——同一檢測單元的強度標準差。
δ——同一檢測單元的強度變異系數。
ξi，j——i測區第j個砂漿試件厚度換算系數。
3 擇壓儀
4 抽樣與檢測
5 強度計算與推定
6 檢測報告
6.0.1 檢測報告應結論準確、用詞規范、文字簡練，并可按本規程附錄C的格式填寫。對于容易混淆的術語和概念，宜給出書面解釋，也可附圖說明。
6.0.2 檢測報告應包括下列內容：
1 委托單位名稱；
2 建筑工程概況，包括工程名稱、結構類型、規模、施工日期、現狀及結構平面圖等；
3 施工單位名稱；
4 檢測原因；
5 檢測項目、檢測方法及依據的標準；
6 抽樣方案及數量；
7 檢測日期、報告完成日期；
8 檢測數據和匯總結果、檢測結論；
9 檢測、審核和批準人員的簽名。

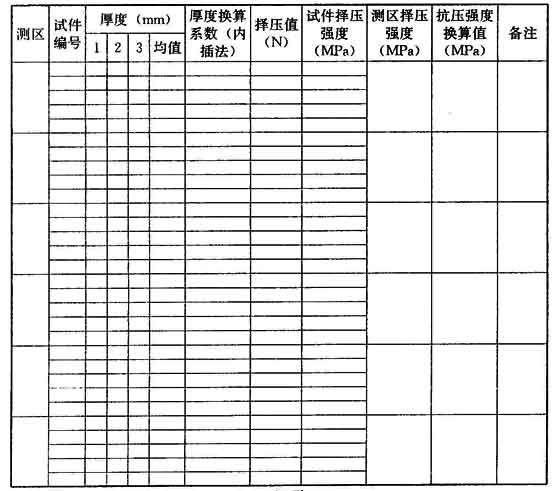

附錄A 擇壓法檢測砌筑砂漿抗壓強度試驗記錄表
附錄A 擇壓法檢測砌筑砂漿抗壓強度試驗記錄表
工程名稱：_______________擇壓儀編號：_______________
施工單位：_______________擇壓儀檢驗證號：___________
施工日期：_______________單元編號：_________________
委托單位：_______________砂漿類別：_________________
檢測原因：_______________檢測日期：_________________
檢測：____________________記錄：____________________
校對：____________________審核：____________________
第 頁共頁
附錄B 地區測強曲線和專用測強曲線的制定方法
B.0.1 制定地區測強曲線的試件（砂漿試塊和試驗用墻體）應與本地區常測結構或構件在原材料、砌筑工藝與養護方法等方面條件相同。制定專用測強曲線的試件應與擬檢測結構或構件在原材料、砌筑工藝和養護方法等方面條件相同。采用的擇壓儀應符合本規程第3章的規定。
B.0.2 試件的制作和養護應符合下列規定：
1 制定地區測強曲線時，應按地區常用配合比設計5個砂漿強度等級，并按磚底模、鋼底模分別為每一強度等級、每一齡期、每一有代表性的區域制作不少于6組砂漿試塊，且每組均應為3個70.7mm×70.7mm×70.7mm的立方體試塊。每一強度等級對應砌筑的試驗墻片，規格不應小于1.5m×1.5m，數量不應少于2片。
2 制定專用測強曲線時，應與擬檢測砌體結構要求的相同材料和配合比選用5個砂漿強度等級。試件數量應與地區測強曲線的要求一致。
3 砂漿試塊和墻體試件應同條件養護。
B.0.3 試驗應符合下列規定：
1 同強度、同齡期的砂漿試塊試驗和擇壓法試驗應同時進行；
2 砂漿試塊的試驗應按現行行業標準《建筑砂漿基本性能試驗方法標準》JGJ/T 70執行；
3 擇壓法試件應在相應試驗墻體中分區域抽取，且有效試件數量不應少于25個，擇壓法試驗應符合本規程第4章的規定。
B.0.4 地區測強曲線和專用測強曲線的計算均應符合下列規定：
1 地區測強曲線和專用測強曲線的回歸方程式，應按每一砂漿試件求得的2，i和2，cu數據，采用最小二乘法原理計算；
2 回歸方程宜符合下式規定：
（B.0.4-1）
3 回歸方程式的強度平均相對誤差（δ）和強度相對標準差應用下列公式計算：
式中：
δ——回歸方程式的強度平均相對誤差（％），精確至0.1；
er——回歸方程式的強度相對標準差（％），精確至0.1；
2，i——i測區砂漿試件抗壓強度平均值（MPa），精確至0.01MPa；
2，cu——由同一試件的平均擇壓值2，i按回歸方程式算出的砂漿立方體抗壓強度換算值（MPa），精確至0.1MPa；
n——制定回歸方程式的試件數。
B.0.5 地區測強曲線和專用測強曲線應符合下列規定：
1 對于地區測強曲線，平均相對誤差不應大于15.0％，相對標準差不應大于20.0％；
2 對于專用測強曲線，平均相對誤差不應大于13.0％，相對標準差不應大于18.0％。
B.0.6 當δ和er符合本規程第B.0.5條的規定后，應將測強曲線報請上級主管部門審批。
附錄C 擇壓法檢測砌筑砂漿抗壓強度報告
附錄C 擇壓法檢測砌筑砂漿抗壓強度報告

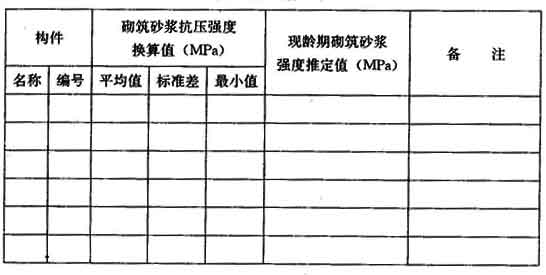

表C 擇壓法檢測砌筑砂漿抗壓強度報告
編號（規考）第_____號第_____頁共_____頁
施工單位：_______________委托單位：_______________
工程名稱：_______________結構或構件名稱：_________
施工日期：_______________檢測原因：_______________
檢測環境：_______________檢測依據：_______________
擇壓儀廠：_______________擇壓儀編號：_____________
檢測日期：_______________擇壓儀檢驗證號：_________
檢測結果
批準：____________________審核：____________________
主檢：____________________上崗證號：________________
主檢：____________________上崗證號：________________
出具報告日期：_____年_____月_____日單位蓋章：________
