（免費下載）JGJ/T 193-2009 混凝土耐久性檢驗評定標準
1 總則
1.0.1為規(guī)范混凝土耐久性能的檢驗評定方法，制定本標準。
1.0.2本標準適用于建筑與市政工程中混凝土耐久性的檢驗與評定。
1.0.3本標準規(guī)定了混凝土耐久性檢驗評定的基本技術(shù)要求。當(dāng)本標準與國家法律、行政法規(guī)的規(guī)定相抵觸時，應(yīng)按國家法律、行政法規(guī)的規(guī)定執(zhí)行。
1.0.4混凝土耐久性的檢驗評定除應(yīng)符合本標準的規(guī)定外，尚應(yīng)符合國家現(xiàn)行有關(guān)標準的規(guī)定。
2 基本規(guī)定
2.0.1 混凝土耐久性檢驗評定的項目可包括抗凍性能、抗水滲透性能、抗硫酸鹽侵蝕性能、抗氯離子滲透性能、抗碳化性能和早期抗裂性能。當(dāng)混凝土需要進行耐久性檢驗評定時，檢驗評定的項目及其等級或限值應(yīng)根據(jù)設(shè)計要求確定。
2.0.2混凝土原材料應(yīng)符合國家現(xiàn)行有關(guān)標準的規(guī)定，并應(yīng)滿足設(shè)計要求；工程施工過程中，混凝土原材料的質(zhì)量控制與驗收應(yīng)符合現(xiàn)行國家標準《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB 50204的規(guī)定。
2.0.3對于需要進行耐久性檢驗評定的混凝土，其強度應(yīng)滿足設(shè)計要求，且強度檢驗評定應(yīng)符合現(xiàn)行國家標準《混凝土強度檢驗評定標準》GBJ 107的規(guī)定。
2.0.4混凝土的配合比設(shè)計應(yīng)符合現(xiàn)行行業(yè)標準《普通混凝土配合比設(shè)計規(guī)程》JGJ 55中關(guān)于耐久性的規(guī)定。
2.0.5混凝土的質(zhì)量控制應(yīng)符合現(xiàn)行國家標準《混凝土質(zhì)量控制標準》GB 50164的規(guī)定。
3 性能等級劃分與試驗方法
3.0.1混凝土抗凍性能、抗水滲透性能和抗硫酸鹽侵蝕性能的等級劃分應(yīng)符合表3.0.1的規(guī)定。

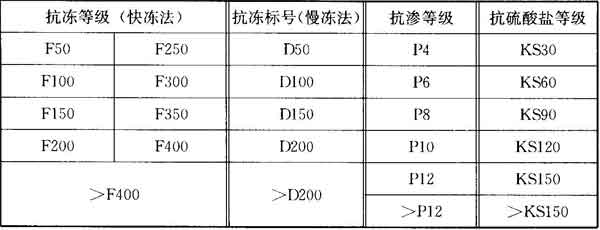

表3.0.1混凝土抗凍性能、抗水滲透性能和抗硫酸鹽侵蝕性能的等級劃分
3.0.2混凝土抗氯離子滲透性能的等級劃分應(yīng)符合下列規(guī)定：
1 當(dāng)采用氯離子遷移系數(shù)（RCM法）劃分混凝土抗氯離子滲透性能等級時，應(yīng)符合表3.0.2-1的規(guī)定，且混凝土測試齡期應(yīng)為84d。

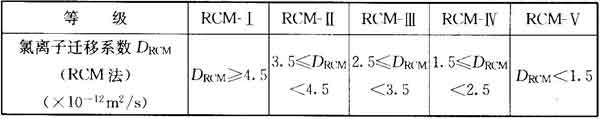

表3.0.2-1混凝土抗氯離子滲透性能的等級劃分（RCM法)
2當(dāng)采用電通量劃分混凝土抗氯離子滲透性能等級時，應(yīng)符合表3.0.2-2的規(guī)定，且混凝土測試齡期宜為28d。當(dāng)混凝土中水泥混合材與礦物摻合料之和超過膠凝材料用量的50％時，測試齡期可為56d。
表3.0.2-2混凝土抗氯離子滲透性能的等級劃分（電通量法）
等級 |
Q-Ⅰ |
Q-Ⅱ |
Q-Ⅲ |
Q-Ⅳ |
Q-Ⅴ |
電通量Qs (C) |
Qs≥4000 |
2000≤Qs＜4000 |
1000≤Qs＜2000 |
500≤Qs＜1000 |
Qs＜500 |
3.0.3混凝土抗碳化性能的等級劃分應(yīng)符合表3.0.3的規(guī)定。
表3.0.3混凝土抗碳化性能的等級劃分
等級 |
T-Ⅰ |
T-Ⅱ |
T-Ⅲ |
T-Ⅳ |
T-Ⅴ |
碳化深度d(mm) |
d≥30 |
20≤d＜30 |
10≤d＜20 |
0.1≤d＜10 |
d＜0.1 |
3.0.4混凝土早期抗裂性能的等級劃分應(yīng)符合表3.0.4的規(guī)定。
表3.0.4混凝土早期抗裂性能的劃分
等級 |
L-Ⅰ |
L-Ⅱ |
L-Ⅲ |
L-Ⅳ |
L-Ⅴ |
單位面積上的總開裂面積c(mm2/m2) |
c≥1000 |
700≤c＜1000 |
400≤c＜700 |
100≤c＜400 |
c＜100 |
3.0.5混凝土耐久性檢驗項目的試驗方法應(yīng)符合現(xiàn)行國家標準《普通混凝土長期性能和耐久性能試驗方法標準》GB/T 50082的規(guī)定。
4 檢驗
5 評定
5.0.1混凝土的耐久性應(yīng)根據(jù)混凝土的各耐久性檢驗項目的檢驗結(jié)果，分項進行評定。符合設(shè)計規(guī)定的檢驗項目，可評定為合格。
5.0.2同一檢驗批全部耐久性項目檢驗合格者，該檢驗批混凝土耐久性可評定為合格。
5.0.3對于某一檢驗批被評定為不合格的耐久性檢驗項目，應(yīng)進行專項評審并對該檢驗批的混凝土提出處理意見。
