（免費下載）JGJ 120-2012 建筑基坑支護技術規程
1 總 則
1.0.1 為了在建筑基坑支護設計、施工中做到安全適用、保護環境、技術先進、經濟合理、確保質量，制定本規程。
1.0.2 本規程適用于一般地質條件下臨時性建筑基坑支護的勘察、設計、施工、檢測、基坑開挖與臨測。對濕陷性土、多年凍土、膨脹土、鹽漬土等特殊土或巖石基坑，應結合當?shù)毓こ探?jīng)驗應用本規程。
1.0.3 基坑支護設計、施工與基坑開挖，應綜合考慮地質條件、基坑周邊環境要求、主體地下結構要求、施工季節變化及支護結構使用期等因素，因地制宜、合理選型、優化設計、精心施工、嚴格臨控。
1.0.4 基坑支護工程除應符合本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 支擋式結構
5 土 釘 墻
6 重力式水泥土墻
7 地下水控制
8 基坑開挖與監測
附錄A 錨桿抗拔試驗要點
附錄B 圓形截面混凝土支護樁的正截面受彎承載力計算

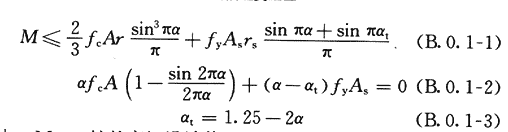

B.0.1 沿周邊均勻配置縱向鋼筋的圓形截面鋼筋混凝土支護樁，其正截面受彎承載力應符合下列規定（圖B.0.1）;
圖B.0.1沿周邊均勻配置縱向鋼筋的原型界面
1—混凝土受壓區
式中： M——樁的彎矩設計值（kN.m）,按本規程第3.1.7的規定計算；
fc——混凝土軸心抗壓強度設計值（kN/m2）;當混凝土強度等級超過c50時，fc應以a1fc代替，當混凝土強度等級為c50時，取a1=1.0,當混凝土強度等級為c80時，取a1=0.94,其間按線性內插法確定；
A——支護樁截面面積（m2）;
r——支護樁的半徑;
a——對應于受壓區混凝土截面面積的圓心角與2
的比值；
fy——縱向鋼筋的抗拉強度設計值（kN/m2）;
As——全部縱向鋼筋的截面面積（m2）;
rs——縱向鋼筋中心所在圓周的半徑;
at——縱向受拉鋼筋截面面積與全部縱向鋼筋截面面積的比值，當a>0.625,取a1=0。
注：本條使用與截面內鋼筋數量不少于6根的情況。

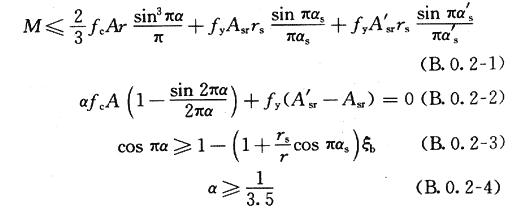

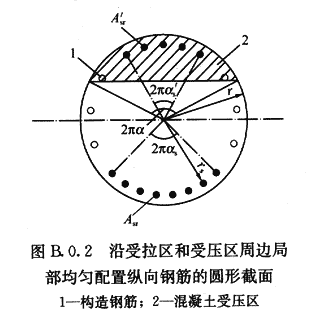

B.0.2 沿受拉區和受壓區周邊局部均勻配置縱向鋼筋的圓形截面鋼筋混凝土支護樁，其正截面受彎承載力應符合下列規定（圖B.0.2）:
式中：a——對應于混凝土受壓區截面面積的圓心角與2
的比值；
as——對應受拉鋼筋的圓心角與2
的比值；as宜取1/6~1/3,通?？扇?.25；
a's——對應于受壓鋼筋的圓心角與2
的比值，宜取a's
0.5a；
Asr、A'sr——分別為沿周邊均勻配置在圓心角2
as、2
a's內的縱向受拉、受壓鋼筋的截面面積（m2）;
——矩形截面的相對界限受壓區高度，應按現行國家標準《混凝土結構設計規范》GB50010的規定取值。
注：本條適用于截面受拉內縱向鋼筋數量不少于3根的情況。
B.0.3 沿受拉區周邊局部均勻配置的縱向鋼筋數量，宜使按本規程公式（B0.2-2）計算的a大于1/3.5,當a<1/3.5時，其正截面受彎承載力應符合下列規定：
B.0.4 沿圓形截面受拉區和受壓區周邊實際配置的均勻縱向鋼筋的圓心角應分別取為
。配置在圓形截面受拉區的縱向鋼筋，其按全截面面積計算的配置率不宜小于0.2%和0.45ft/fy的較大值。縱向構造鋼筋直徑不響應小于縱向受力鋼筋直徑的1/2，且不應小于10mm;縱向構造鋼筋的環向間距不應大于圓截面的半徑和250mm的較小值。
注：1 n、m為受拉區、受壓配置均勻縱向鋼筋的根數；
2 f1為混凝土抗拉強度設計值
附錄C 滲透穩定性驗算
C.0.1 坑底以下有水高于坑底的承壓水含水層，且未用截水帷幕隔斷其基坑內外的水力聯系時，承壓水作用下的坑底突涌穩定應下式規定（圖C.0.1）:
圖C.0.1坑底土體的突涌穩定性驗算
1—截水帷幕；2—基底；3—承壓水測管水位；4—承壓水含水層；5—隔水層
[C.0.1]
式中： Kh——突涌穩定安全系數；Kh不應小于1.1；
D——承壓水含水層頂面至坑底的土層厚度;
γ——承壓水含水層頂面至坑底土層的天然重度（kN/m3）;對多層土，取按土層厚度加權的平均天然重度；
hw——承壓水含水層頂面的壓力水頭高度;
γw——水的重度（kN/m3）。

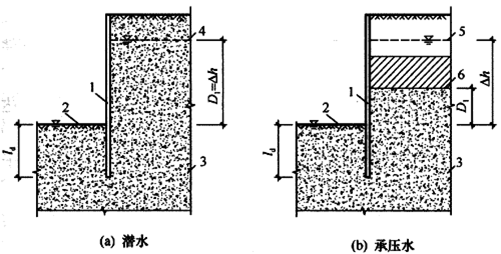

C.0.2 懸掛式截水帷幕底端位于碎石土、砂土或粉土含水層時，對均質含水層，地下水滲流的流土穩定性應符合下式規定（圖C.0.2）,對滲流系數不同的非均質含水層，宜采用數值方法進行滲流穩定性分析。
圖C.0.2 采用懸掛式帷幕截水時的流土穩定性驗算
1—截水帷幕；2—基坑底面；3—含水層；4—潛水水位；5—承壓水測管水位；6—承壓水含水層頂面
[C.0.2]
式中：Kf——流土穩定性安全系數；安全等級為一、二、三級的支護結構；K1分別不應小于1.6、1.5、1.4；
ld——截水帷幕在坑底以下的插入深度;
D1——潛水面或承壓水含水層頂面至基坑底面的土層厚度;
γ——土的浮重度（kN/m3）;
h——基坑內外的水頭差;
γw——水的重度（kN/m3）。
C.0.3 坑底以下為級配不連續的砂土、碎石土含水層時，應進行土的管涌可能性判別。
附錄D 土釘抗拔試驗要點
D.0.1 試驗土釘?shù)膮?shù)、材料、施工工藝及所處的地質條件應與工程土釘相同。
D.0.2 土釘抗拔試驗應在注漿固結體強度達到10MPa或達到設計強度的70％后進行。
D.0.3 加載裝置(千斤頂、油壓系統)的額定壓力必須大于最大試驗壓力，且試驗前應進行標定。
D.0.4 加荷反力裝置的承載力和剛度應滿足最大試驗荷載的要求，加載時千斤頂應與土釘同軸。
D.0.5 計量儀表(位移計、壓力表)的精度應滿足試驗要求。
D.0.6 在土釘墻面層上進行試驗時，試驗土釘應與噴射混凝土面層分離。
D.0.7 最大試驗荷載下的土釘桿體應力不應超過其屈服強度標準值。
D.0.8 同一條件下的極限抗拔承載力試驗的土釘數量不應少于3根。
D.0.9 確定土釘極限抗拔承載力的試驗，最大試驗荷載不應小于預估破壞荷載，且試驗土釘?shù)臈U體截面面積應符合本規程第D. 0.7條對土釘桿體應力的規定。必要時，可增加試驗土釘?shù)臈U體截面面積。
D.0.10 土釘抗拔承載力檢測試驗，最大試驗荷載不應小于本規程第5.4.10條規定的抗拔承載力檢測值。

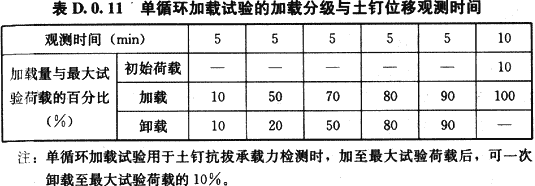

D.0.11 確定土釘極限抗拔承載力的試驗和土釘抗拔承載力檢測試驗可采用單循環加載法，其加載分級和土釘位移觀測時間應按表D.0.11確定。
D.0.12 土釘極限抗拔承載力試驗，其土釘位移測讀和加卸載應符合下列規定：
1 初始荷載下，應測讀土釘位移基準值3次，當每間隔5min的讀數相同時，方可作為土釘位移基準值；
2 每級加、卸載穩定后，在觀測時間內測讀土釘位移不應少于3次；
3 在每級荷載的觀測時間內，當土釘位移增量不大于0.1mm時，可施加下一級荷載；否則應延長觀測時間，并應每隔30min測讀土釘位移1次；當連續兩次出現1h內的土釘位移增量小于0.1mm時，可施加下一級荷載。
D.0.13 土釘抗拔承載力檢測試驗，其土釘位移測讀和加、卸載應符合下列規定：
1 初始荷載下，應測讀土釘位移基準值3次，當每間隔5min的讀數相同時，方可作為土釘位移基準值；
2 每級加、卸載穩定后，在觀測時間內測讀土釘位移不應少于3次；
3 當觀測時間內土釘位移增量不大于1.0mm時，可視為位移收斂；否則，觀測時間應延長至60min，并應每隔10min測讀土釘位移1次；當該60min內土釘位移增量小于2.0mm時，可視為土釘位移收斂，否則視為不收斂。
D.0.14 土釘試驗中遇下列情況之一時，應終止繼續加載：
1 從第二級加載開始，后一級荷載產生的單位荷載下的土釘位移增量大于前一級荷載產生的單位荷載下的土釘位移增量的5倍；
2 土釘位移不收斂；
3 土釘桿體破壞。
D.0.15 試驗應繪制土釘?shù)暮奢d-位移(Q-s)曲線。土釘?shù)奈灰撇粦?yīng)包括試驗反力裝置的變形。
D.0.16 土釘極限抗拔承載力標準值應按下列方法確定：
1 土釘?shù)臉O限抗拔承載力，在某級試驗荷載下出現本規程D. 0.14條規定的終止繼續加載情況時，應取終止加載時的前一級荷載值；未出現時，應取終止加載時的荷載值；
2 參加統計的試驗土釘，當滿足其級差不超過平均值的30％時，土釘極限抗拔承載力標準值可取平均值；當級差超過平均值的30％時，宜增加試驗土釘數量，并應根據級差過大的原因，按實際情況重新進行統計后確定土釘極限抗拔承載力標準值。
D.0.17 檢測試驗中，在抗拔承載力檢測值下，土釘位移穩定或收斂應判定土釘合格。
附錄E 基坑涌水量計算

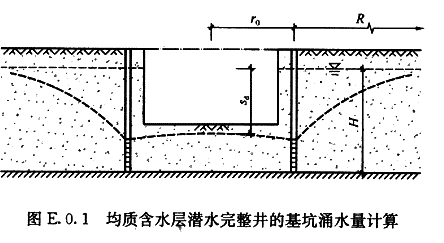

E.0.1 群井按大井簡化時，均質含水層潛水完整進的基坑降水總涌水量可按下式計算（圖E.0.1）:
[E.0.1]
式中：Q——基坑降水總涌水量（m3/d）;
k——滲透系數（m/d）;
H——潛水含水層厚度;
sd——基坑地下水位的設計降深;
R——降水影響半徑;
r0——基坑等效半徑;
A——基坑面積（m2）。

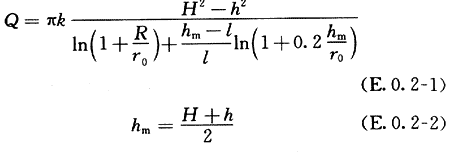

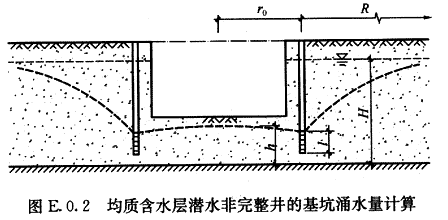

E.0.2 群井按大井簡化時，均質含水層潛水非完整井的基坑降水總涌水量可按下列公式計算（圖E.0.2):
式中：h——降水后基坑內的水位高度;
l——過濾器進水部分的長度。

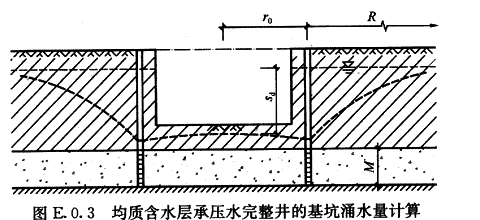

E.0.3 群井按大井簡化時，均質含水層承壓水完整井的基坑降水涌水量可按下式計算（圖E.0.3）:
[E.0.3]
式中：M——承壓水含水層厚度。

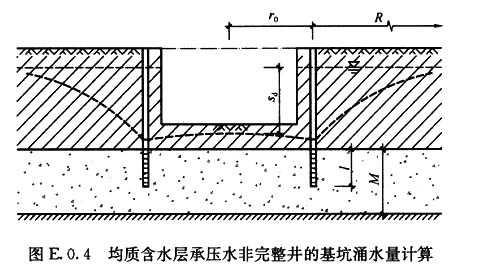

E.0.4 群井按大井簡化時，均質含水層承壓水非完整井的基坑降水總涌水量可按下式計算（圖E.0.4）：
[E.0.4]

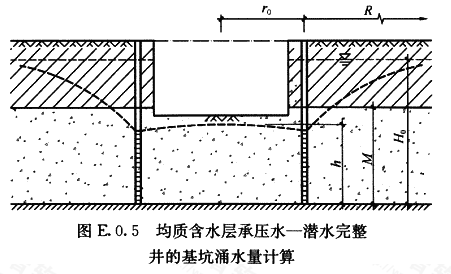

E.0.5 群井按大井簡化時，均質含水層承壓水一潛水完整井的基坑降水總涌水量可按下式計算（圖E.0.5）:
[E.0.5]
式中：H0——承壓水含水層的初始水頭。
