（免費下載）JGJ 118-2011 凍土地區建筑地基基礎設計規范
1 總 則
1.0.1 為了在凍土地區建筑地基基礎設計中貫徹執行國家的技術經濟政策，做到安全適用、技術先進、經濟合理、確保質量、保護環境，制定本規范。
1.0.2 本規范適用于季節凍土和多年凍土地區工業與民用建筑(包括構筑物)地基基礎的設計。
1.0.3 在凍土地基上進行建筑地基基礎的設計時，除應符合本規范外。尚應符合國家現行有關標準的規定。
2 術語和符號
3 凍土分類與勘察要求
4 多年凍土地基的設計
5 基礎的埋置深度
6 多年凍土地基的計算
7 基 礎
8 邊坡及擋土墻
9 檢驗與監測
附錄A 凍土強度指標的特征值
A.0.1 凍土地基承載力特征值，當不進行原位試驗確定時，可根據凍結地基土的名稱、土的溫度按表A.0.1的規定取值。
注：1 凍土“極限承載力”按表中數值乘以2取值；
2 表中數值適用于本規范表3.1.6中Ⅰ、Ⅱ、Ⅲ類的凍土類型；
3 凍土含水率屬于本規范表3.1.6中Ⅳ類凍土類型時，黏性凍土承載力取值應乘以0.8～0.6(含水率接近Ⅲ類時取0.8，接近V類叫取0.6，中間取中值)；碎石凍土和砂凍土承載力取值應乘以0.6～0.4(含水率接近Ⅲ類時取0.6，接近V類時取0.4，中間取中值)；
4 當含水率小于或等于未凍水含水率時，應按不凍土取值；
5 表中溫度是使用期間基礎底面下的最高地溫，應按本規范附錄D的規定確定；
6 本表不適用于鹽漬化凍土及凍結泥炭化土。
A.0.2 在無試驗資料的情況下，樁端凍土承載力的特征值可按表A.0.2-1的規定確定，對于鹽漬化凍土可按表A.0.2-2的規定確定，對于凍結泥炭化土可按表A.0.2-3的規定確定。

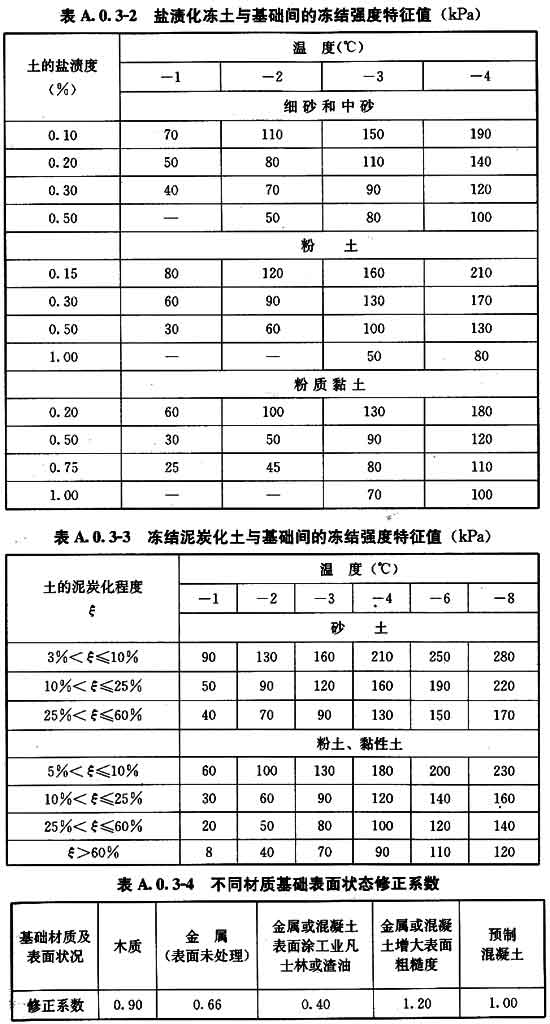

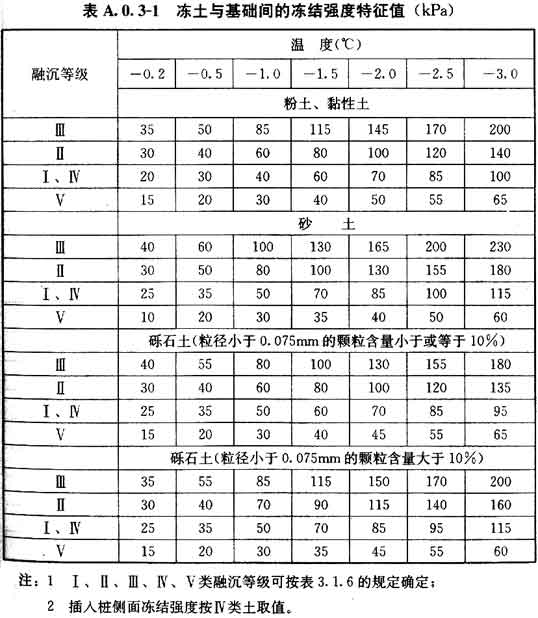

A.0.3 凍土和基礎間的凍結強度特征值應在現場進行原位測定，或在專門試驗設備條件下進行試驗測定。若無試驗資料時，可依據凍結地基土的土質、物理力學指標按表A.0.3-1的規定確定。對于鹽漬化凍土與基礎表面間的凍結強度可按表A.0.3-2的規定確定，對于凍結泥炭化土可按表A.0.3-3的規定確定。
表A.0.3-1～表A.0.3-3可用于混凝土或鋼筋混凝土基礎。其他材質的基礎與凍土間的凍結強度，應按表值進行修正，其修正系數應符合表A.0.3-4的規定。
附錄B 多年凍土中建筑物地基的融化深度
B.0.1 采暖建筑物地基土最大融深應按下式計算：
B.0.2 采暖建筑物地基土達最大融深時，建筑物橫斷面地基土各點的融深按下式計算（圖B.0.2）：

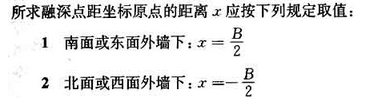

B.0.3 外墻下最大觸深，按本規范公式（B.0.2）計算，此時，
附錄C 凍脹性土地基上基礎的穩定性驗算
附錄D 凍土地溫特征值及融化盤下最高土溫的計算
附錄E 架空通風基礎通風孔面積的確定
E.0.1 多年凍土地基上，自然通風基礎的隱蔽通風孔面積，應符合下列規定：

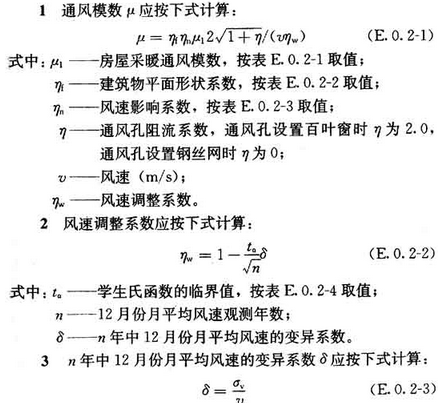

E.0.2 自然通風架空基礎通風模數μ的計算應符合下列規定：
附錄F 多年凍土地基靜載荷試驗要點
F.0.1 多年凍土地基靜載荷試驗應選擇在凍土層(持力層)溫度最高的月份進行，當在地溫非最高月份進行試驗時，對試驗結果應進行溫度修正。
F.0.2 試驗土層應保持原狀結構和天然溫度。承壓板底部應鋪中、粗砂找平層(厚度為20mm)，在整個試驗期間應保持其凍土層溫度場的穩定。
F.0.3 承壓板面積不應小于0.25m2，試坑寬度不應小于承壓板寬度或直徑的3倍。
F.0.4 加荷級數不應小于8級；第一級宜為預估極限荷載的15％～30％，以后每級宜為預估極限荷載的10％～15％。
F.0.5 每級加荷后均應測讀1次承壓板沉降，以后應每隔1h測讀1次；當累計24h的沉降量：砂土不大于0.5mm或黏性土不大于1.0mm時，可認為地基土處于第一蠕變階段(蠕變速率減少階段)，即下沉穩定，可加下一級荷載。
F.0.6 對承壓板下深度為1.5倍承壓板寬度或直徑范圍的凍土溫度，應每24h測讀一次。
F.0.7 當某級荷載施加之后連續10d達不到穩定標準，或總沉降量S大于0.06b時，應終止試驗，其對應的前一級荷載即為極限荷載。
F.0.8 凍土地基承載力的特征值應按下列規定確定：
1 當p-s曲線上有比例界限時，取該比例界限所對應的荷載值；
2 當極限荷載小于對應比例界限荷載值的2倍時，取極限荷載值的一半；
3 當以上兩個基本值可同時取得時應取低值。
F.0.9 同一土層參加統計的試驗點不應少于3點，當試驗實測值的極差不超過其平均值的30％時，取此平均值作為該土層凍土地基承載力的特征值。
附錄G 凍土融化下沉系數和壓縮系數指標
G.0.1 凍土地基融化時沉降計算中的凍土融化下沉系數和壓縮系數，應以試驗方法確定。對于均質的凍結細粒土可以在試驗室條件下用專門的試驗裝置確定。

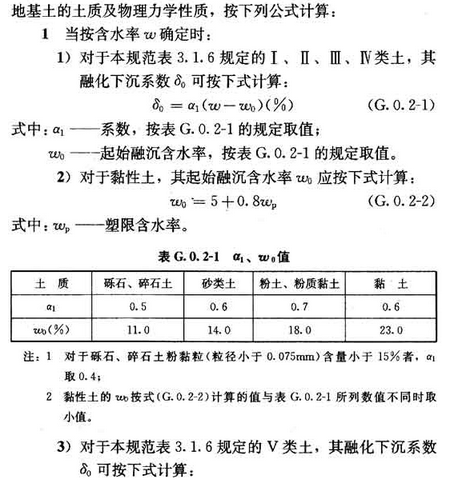

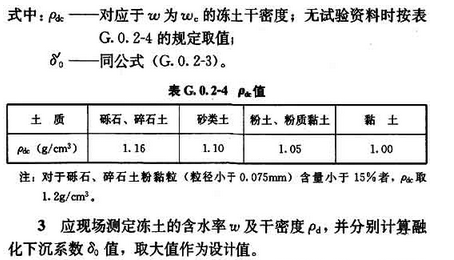

G.0.2 凍土融化下乘系數δ0，當沒有試驗資料時，可依據凍結
G.0.3 凍土融化后的體積壓縮系數m，可按表G.0.3的規定取值
附錄H 多年凍土地基單樁豎向靜載荷試驗要點
H.0.1 多年凍土中試驗樁施工后，應待凍土地溫恢復后方可進行載荷試驗。試驗樁宜經過一個冬期后再進行試驗。
H.0.2 試樁時間宜選在夏季末冬季初多年凍土地溫出現最高值的一段時間內進行。
H.0.3 單樁靜載荷試驗可根據試驗條件和試驗要求，選用慢速維持荷載法或快速維持荷載法進行試驗。
H.0.4 采用慢速維持荷載法時，應符合下列要求：
1 加載級數不應少于6級，第一級荷載應為預估極限荷載的25％。以后各級荷載可為極限荷載的15％，累計試驗荷載不得小于設計荷載的2倍；
2 在某級荷載作用下，當樁在最后24h內的下沉量不大于0.5mm時，應視為下沉已穩定，方可施加下一級荷載；
3 在某級荷載作用下，連續10晝夜達不到穩定。應視為樁-地基系統已破壞，可終止加載；
4 測讀時間應符合下列規定：
1)沉降：加載前讀一次，加載后讀一次，此后每2h讀一次。在高載下，當樁下沉快速時觀測次數應增加，縮短間隔時間。
2)地溫：每24h觀測一次。
H.0.5 采用快速維持荷載法時，應符合下列要求：
1 快速加載時，每級荷載的間隔時間應視樁周凍土類型和凍土條件確定，一般不得小于24h，且每級荷載的間隔時間應相等；
2 加載的次數不得少于6級，荷載級差可選擇預估極限荷載的15％；當樁在某級荷載作用下產生迅速下沉?xí)r，或樁頭總下沉量超過40mm時，即可終止試驗；
3 快速加載時，沉降觀測和地溫觀測的應與慢速加載時相同。
H.0.6 單樁豎向極限承載力的確定應符合下列規定：
1 慢速加載時，破壞荷載的前一級荷載即為樁的極限承載力；

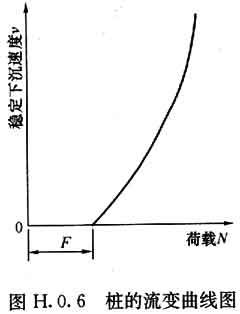

2 快速加載時，找出每級荷載下樁的穩定下沉速度(即穩定蠕變速率)，并繪制樁的流變曲線圖(圖H.0.6)，曲線延長線與橫坐標的交點應作為樁的極限承載力；
3 參加統計的試樁，當滿足其極差不超過平均值的30％時，可取其平均值為單樁豎向極限承載力。當極差超過平均值的30％時，宜增加試樁數量并分析極差過大的原因，結合工程具體情況確定極限承載力，對樁數為3根及3根以下的柱下承臺，應取低值。
H.0.7 單樁豎向承載力特征值Ra應按單樁豎向極限承載力的一半取值。
附錄J 熱樁、熱棒基礎計算
J.0.1 液、汽兩相對流循環熱樁、熱棒，在寒季可將地基中的熱量吸出，故又稱為熱虹吸。熱虹吸在單位時間內的傳熱量，應根據熱虹吸-地基系統的熱狀態分析所得熱流程圖計算確定。對于垂直埋于天然地基中熱虹吸的熱流程，應符合圖J.0.1的規定。
J.0.2 熱虹吸-地基系統的熱通量，按下面公式計算：
J.0.3 一般情況下，計算熱虹吸單位時間內的傳熱量時，本規
J.0.4 冷凝器表面的放熱熱阻Rf，可通過低溫風洞試驗測定。
J.0.5 熱虹吸蒸發段傳熱影響范圍土體的熱阻Rs，用下列公式計算：
J.0.6 采用熱虹吸凍結地基融土?xí)r，熱虹吸的凍結半徑r，是
J.0.7 熱棒在寒季的產冷量和降溫效果，與熱棒蒸發段外直徑
附錄K 凍土、未凍土熱物理指標的計算值

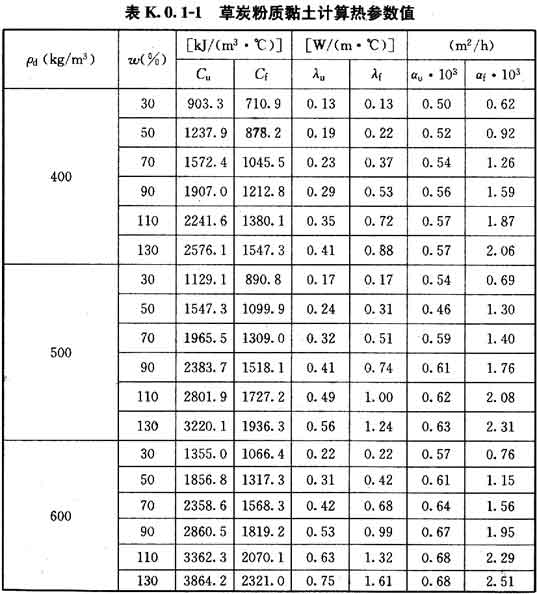

K.0.1 根據土的類別、天然含水率及干密度測定數值，凍土和未凍土的容積熱容量、導熱系數和導溫系數可分別按表K.0.1-1～表K.0.1-4取值。大含水(冰)率土的導熱系數在無實測資料時可按表K.0.1-5取值。
K.0.2 單位土體相變熱和末凍水含水率的確定應符合下列規定：
K.0.3 根據土的物理指標選取計算熱參數時應符合下列要求：
