1 總 則
1.0.1 為了在建筑地基檢測中貫徹執行國家的技術經濟政策，做到安全適用、技術先進、確保質量、保護環境，制定本規范。
1.0.2 本規范適用于建筑地基性狀及施工質量的檢測和評價。
1.0.3 建筑地基檢測方法的選擇應根據各種檢測方法的特點和適用范圍，考慮地質條件及施工質量可靠性、使用要求等因素因地制宜、綜合確定。
1.0.4 建筑地基檢測除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 土(巖)地基載荷試驗
5 復合地基載荷試驗
6 豎向增強體載荷試驗
7 標準貫入試驗
8 圓錐動力觸探試驗
9 靜力觸探試驗
10 十字板剪切試驗
11 水泥土鉆芯法試驗
12 低應變法試驗
13 扁鏟側脹試驗
14 多道瞬態面波試驗
附錄A 原始記錄圖表格式
A.0.1 標準貫入試驗記錄表應符合表A.0.1的規定。
A.0.1 標準貫入試驗記錄表

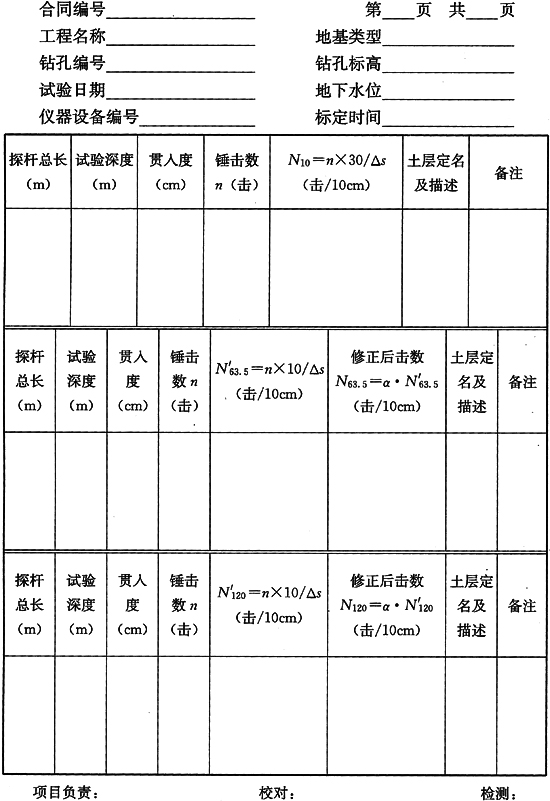

A.0.2 動力觸探試驗記錄表應符合表A.0.2的規定。
A.0.2 動力觸探記錄表
A.0.3 靜力觸探試驗記錄表及成果圖應符合表A.0.3-1～表A.0.3-4的規定。
表A.0.3-1 探頭標定記錄表
表A.0.3-2 靜力觸探記錄表
表A.0.3-3 單橋靜力觸探測試成果圖
表A.0.3-4 雙橋靜力觸探測試成果圖
A.0.4 十字板剪切試驗記錄表及成果圖應符合表A.0.4-1、表A.0.4-2的規定。
表A.0.4-1 十字板剪切試驗記錄表
表A.0.4-2 十字板剪切試驗成果圖
A.0.5 扁鏟側脹試驗記錄表及成果圖應符合表A.0.5-1、表A.0.5-2的規定。
表A.0.5-1 扁鏟側脹試驗記錄表
表A.0.5-2 扁鏟側脹試驗成果圖
附錄B 地基土試驗數據統計計算方法
B.0.1 本附錄方法適用于天然土地基和處理后地基的標準貫入、動力觸探、靜力觸探等原位試驗數據的標準值計算。
B.0.2 標準貫入、動力觸探、靜力觸探等原位試驗數據的標準值，應根據各檢測點的試驗結果，按單位工程進行統計計算。當試驗結果需要進行深度修正時，應先進行深度修正。
B.0.3 原位試驗數據的平均值、標準差和變異系數應按下列公式計算：
式中：
i——原位試驗數據的試驗值或試驗修正值；當同一檢測孔的同一分類土層中有多個檢測點時，取其平均值；當難以按深度劃分土層時，可根據原位試驗結果沿深度的分布趨勢自上而下劃分(3～5)個深度范圍進行統計；
m——原位試驗數據的平均值；
σf——原位試驗數據的標準差；
δ——原位試驗數據的變異系數；
n——參與統計的個數。
B.0.4 單位工程同一土層或同一深度范圍的原位試驗數據的標準值應按下列方法確定：
[B.0.4-1]
(B.0.4-2)
式中：
k——原位試驗數據的標準值；
γs——統計修正系數。
附錄C 圓錐動力觸探錘擊數修正
C.0.1 當采用重型圓錐動力觸探推定地基土承載力或評價地基土密實度時，錘擊數應按下式修正：
式中：N63.5——經修正后的重型圓錐動力觸探錘擊數；
N′63.5——實測重型圓錐動力觸探錘擊數；
α1——修正系數，按表C.0.1取值。
表C.0.1 重型觸探試驗的桿長修正系數α1
C.0.2 采用超重型圓錐動力觸探評價碎石土(樁)密實度時，錘擊數應按下式修正：
式中：N120——經修正后的超重型圓錐動力觸探錘擊數；
N′120——實測超重型圓錐動力觸探錘擊數；
α2——修正系數，按表C.0.2取值。
表C.0.2 超重型觸探試驗的桿長修正系數α2
附錄D 靜力觸探頭率定
D.0.1 探頭率定可在特制的率定裝置上進行，探頭率(標)定設備應符合下列規定：
1 探頭率定用的測力(壓)計或力傳感器，其公稱量程不宜大于探頭額定荷載的兩倍，精度不應低于Ⅲ級；
2 探頭率定達滿量程時，率定架各部桿件應穩定；
3 率定裝置對力的傳遞誤差應小于0.5％。
D.0.2 率定前的準備工作應符合下列規定：
1 連接觸探頭和記錄儀并統調平衡，當確認正常后，方可正式進行率定工作；
2 當采用電阻應變儀時，應將儀器的靈敏系數調至與觸探頭中傳感器所貼的電阻應變片的靈敏系數相同；
3 觸探頭應垂直穩固旋轉在率定架上，率定架的壓力作用線應與被率定的探頭同軸，并應不使電纜線受壓；
4 對于新的觸探頭應反復預壓到額定載荷，反復次數宜為3次～5次，以減少傳感元件由于加工引起的殘余應力。
D.0.3 觸探頭的率定可分為固定橋壓法和固定系數法兩種，其率定方法和資料整理應符合下列規定：
1 當采用固定橋壓法時，可按下列要求執行：
1)選定量測儀器的供橋電壓，電阻應變儀的橋壓應是固定的；
2)逐級加荷，一般每級為最大貫入力的1／10；
3)每級加荷均應標明輸出電壓值或測記相應的應變量；
4)每次率定，加卸荷不得少于3遍，同時對頂柱式傳感器還應轉動頂柱至不同角度，觀察載荷作用下讀數的變化，其測定誤差應小于1％FS；
5)計算每一級荷載下輸出電壓(或應變量)的平均值，繪制以荷載為縱坐標，輸出電壓值(或變量值)為橫坐標的率定曲線，其線性誤差應符合本規范第9.2.6條的規定；
6)按式(D.0.3-1)計算觸探頭的率定系數：
式中：K——觸探頭的率定系數(MPa／με或MPa／mV)；
P——率定時所加的總壓力(N)；
A——觸探頭截面積或摩擦筒面積(mm2)；
ε——P所對應的應變量(με)；
Up——P所對應的輸出電壓(mV)。
2 當采用固定系數法時，可按下列要求執行：
1)指定一個標定系數K，當輸出電壓每mV或畫線長每cm表示貫入阻力1MPa、2MPa、4MPa，按式(D.0.3-2)計算出輸出電壓為滿量程時，所需加的總荷載：
[D.0.3-2]
式中：P——總荷載(N)；
A——探頭截面積或摩擦筒面積(mm2)；
l——滿量程的輸出電壓值(mV)或記錄紙帶的寬度。
2)輸入一個假設的供橋電壓U，并施加荷載為P／2，記錄筆指針未達滿量程的一半處，則調整供橋電壓，使其指針指于滿量程的一半處。然后卸荷，指針應回到零位。如不歸零則調指針歸零。如此反復加卸荷，使記錄筆指針從零位往返至滿量程的一半處。
3)在調整后的供橋電壓下，按P／10逐級加荷至滿量程，分級卸荷使記錄筆返回零點。
4)按上述步驟，其測試誤差應符合本規范第9.2.6條的規定，調整后的供橋電壓即為率定的供橋電壓值。
