（免費下載）JGJ 83-2011 軟土地區巖土工程勘察規程
1 總則
1.0.1 為在軟土地區巖土工程勘察中貫徹國家的技術經濟政策，做到安全適用、技術先進、經濟合理、確保質量、保護環境，制定本規程。
1.0.2 本規程適用于軟土地區的建筑場地和地基的巖土工程勘察。
1.0.3 軟土地區巖土工程勘察，應做到體現軟土地區的特點、重視地區經驗、廣泛搜集資料、詳細了解建設和設計要求，精心勘察、精心分析，并應提出資料完整、真實準確、評價正確的勘察報告。
1.0.4 對于重要的建筑物和有特殊要求的軟土地基或?qū)Νh(huán)境有影響的工程，在施工及使用過程中，宜根據工程建設的需要進行監測。
1.0.5 軟土地區巖土工程勘察除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
Ap——樁端面積；
a——壓縮系數；
a1-2——垂直壓力為100kPa~200kPa時的壓縮系數；
b——基礎底面寬度；
Cc——壓縮指數；
Ch——徑向固結系數；
Cs——回彈指數；
Cu——十字板剪切強度；不排水抗剪強度；
Cv——垂直向固結系數；
c——黏聚力；
d——基礎埋置深度或樁身直徑；
di——第i層土層厚度；
ds——靜力觸探試驗點深度；
dw——地下水位深度；
Em——旁壓模量；
E0——土的變形模量；
Es——土的壓縮模量；
e——孔隙比；
e0——天然孔隙比；
Flei——液化強度比；
fs——深寬修正后的地基承載力特征值；
fsk——地基承載力特征值；
fr——延時飽和單軸極限抗壓強度；
fs——雙橋靜力觸探側壁摩阻力；
H——分層厚度；
IL——液性指數；
IIE——液化指數；
IP——塑性指數；
K——安全系數；
k——滲透系數；
L——樁長度、分段樁長或基礎長度；
N——標準貫入試驗實測錘擊數；
N10——輕型圓錐動力觸探試驗實測錘擊數；
Nr、Nq、Nc——地基承載力系數；
Ncr——液化判別標準貫入錘擊數臨界值；
N0——液化判別標準貫入錘擊數基準值；
n——土分層分層數；
p——基底壓力；
pc——土的前期固結壓力；
p0——旁壓試驗初始?jí)毫?；基底附加?yīng)力；
pL——旁壓試驗極限壓力；
ps——單橋靜力觸探比貫入阻力；
psb——樁端附近的靜力觸探比貫入阻力平均值；
pscr、ps0——分別為比貫入阻力臨界值和基準值；
pz——土的有效自重壓力；
py——旁壓試驗臨塑壓力；
Qu——單樁豎向極限承載力；
qc——雙橋靜力觸探錐尖阻力；
qccr、qc0——分別為錐尖阻力臨界值和基準值；
qsik——樁側第i層土的極限側阻力標準值；
qsis——樁側土的極限側阻力；
qu——無側限抗壓強度了；
Rs——單樁豎向承載力特征值；
Rf——靜力觸探摩擦阻比；
Sc——地基土固結沉降量；
Sr——飽和度；
St——靈敏度；
s——基礎沉降量，荷載試驗沉降量；
u——樁身周長；
vse——土層等效剪切波波速；
w——含水率；
wP——塑限；
wL——液限；
wi——第i測點的層位影響權函數值；
zn——沉降計算深度；
ab——樁端阻力修正系數；
——端周土側阻力修正系數；
、——基礎深埋和寬度的地基承載力特征修正系數；
——土的重度；
——基礎底面以上土的重度；
——內摩擦角；
——粘粒含量百分率；
——沉降計算經驗系數；
——土的泊松比；
K20——標準溫度時試樣的滲透系數。
3 基本規定
4 測繪調查、勘探和測試
5 地下水
5.0.1 在軟土地區進行地下水勘察，應通過調查和現場勘察方法，查明地下水的性質和變化規律，為設計施工提供有關的參數和指標，分析評價地下水對地基基礎設計、施工和環境的影響，預估可能產生的危害，提出預防和處理措施的建議。
5.0.2 軟土地區地下水勘察，除應符合一般地區的勘察要求外，尚應根據工程需要重點查明下列內容：
1 地表水與地下水的水力聯系，在江河、湖泊、濱海地區，還應查明潮汐變化；
2 地下水的補給排泄條件，與工程相關的含水層相互之間的補給關系；
3 地下水腐蝕性和污染源情況。
5.0.3 已有地區經驗或場地水文地質條件簡單，且有常年地下水位監測資料的地區，可通過調查方法掌握地下水的性質和規律、地下水的變化或含水層的水文地質特性。
5.0.4 對于需要采取水試樣的含水層，同一場地應至少采取3件，對污染嚴重的場地，還應進行地基土的腐蝕性試驗。地下水的采取和試驗應按現行國家標準《巖土工程勘察規范》GB 50021的有關規定執行。
5.0.5 現場勘察時，應測量地下水位，水位測量孔的數量應滿足工程評價的需求，并應符合下列規定：
1 當遇第一層穩定潛水時，每個場地的水位測量孔數量不應少于鉆探孔數量的1／2，且對單棟建筑物場地，水位測量孔數量不應少于3個；
2 當場地有多層對工程有影響的地下水時，應專門設置水位測量孔，并應分層測量地下水位或承壓水頭高度。
5.0.6 多層地下水測量時，應采取止水措施將被測含水層與其他含水層隔離，并宜埋設孔隙水壓力計，或采用孔壓靜力觸探試驗進行測量。
5.0.7 初見水位和穩定水位可在鉆孔或測壓管內直接測量，軟土地區測量穩定水位的間隔時間不得少于24h，測量結果的允許偏差應為±2cm。對位于江邊、岸邊的工程，地表水、地下水應同時測量，并應注明測量時間。水試樣應及時試驗，清潔水的放置時間不宜超過72h，稍受污染水的放置時間不宜超過48h，受污染水的放置時間不宜超過12h。
5.0.8 含水層滲透系數的測定宜采用現場試驗和室內試驗綜合確定。砂性土的含水層滲透系數可直接通過抽水試驗測定，黏性土的含水層滲透系數可采用室內試驗測定。當對數據精度要求不高時，可采用經驗數值。
5.0.9 軟土地區地下水作用的評價，除應符合一般地區的要求外，尚應重點評價下列內容：
1 對地基基礎、地下結構應評價地下水對結構的上浮作用；
2 采取降水措施或大量抽取地下水時，在地下水位下降的影響范圍內，應評價可能引起土體變形或大面積地面沉降及其對工程的危害；
3 在有水頭壓差的粉細砂、粉土地層中，應評價產生潛蝕、流砂、管涌的可能性；
4 在地下水位下開挖基坑，應評價降水或截水措施的可行性及其對基坑穩定和周邊環境的影響；
5 當基坑底下存在高水頭的承壓含水層時，應評價基坑底土層的隆起或產生突涌的可能性；
6 對地下水位以下的工程結構，應評價地下水對混凝土與金屬材料的腐蝕性。
5.0.10 評價地下水對結構的上浮作用時，宜通過專項研究確定抗浮設防水位。在研究場區各層地下水的賦存條件、場區地下水與區域性水文地質條件之間的關系、各層地下水的變化趨勢以及引起這種變化的客觀條件的基礎上，應按下列原則對建筑物運營期間內各層地下水位的最高水位作出預測和估計：
1 當有長期水位觀測資料時，抗浮設防水位可根據該層地下水實測最高水位和建筑物運營期間地下水的變化來確定；
2 無長期水位觀測資料或資料缺乏時，可按勘察期間實測最高穩定水位并結合場地地形地貌、地下水補給、排泄條件等因素綜合確定；
3 場地有承壓水且與潛水有水力聯系時，應實測承壓水水位并考慮其對抗浮設防水位的影響；
4 只考慮施工期間的抗浮設防時，抗浮設防水位可按近3年～5年的最高水位確定。
6 場地和地基的地震效應
7 天然地基勘察
8 地基處理勘察
9 樁基工程勘察
10 基坑工程勘察
11 勘察成果報告
附錄A 中國軟土主要分布地區的工程地質區劃略圖
附錄A 中國軟土主要分布地區的工程地質區劃略圖

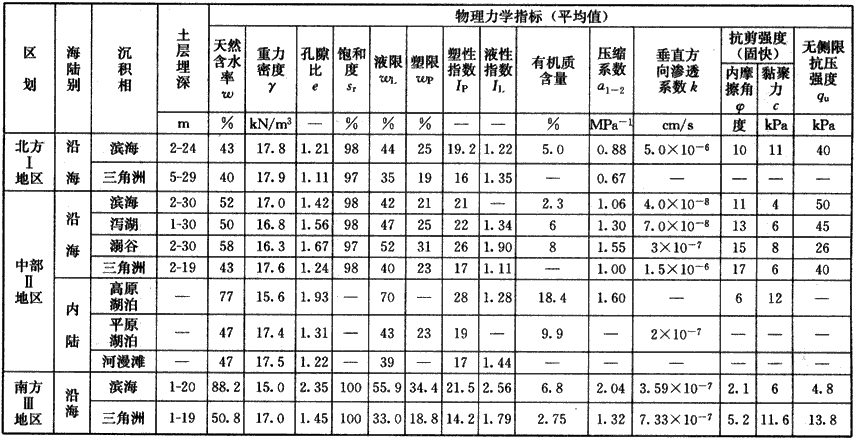

附錄B 中國軟土主要分布地區軟土的工程地質特征表
附錄B 中國軟土主要分布地區軟土的工程地質特征表
附錄C 試樣質量等級的選擇
C. 0.1 薄壁取土器的技術參數應符合表C.0.1的規定。

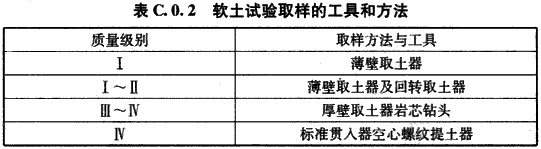

C. 0.2 軟土試驗取樣的工具和方法可按表C.0.2選擇。
C.0.3 土樣質量應根據被擾動程度進行分級，并應符合表C.0.3的規定。
附錄D 土粒相對密度和泊松比的經驗值

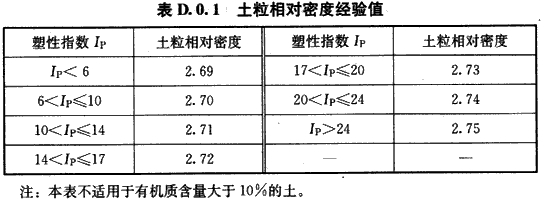

D.0.1 土粒相對密度經驗值可按表D.0.1確定。

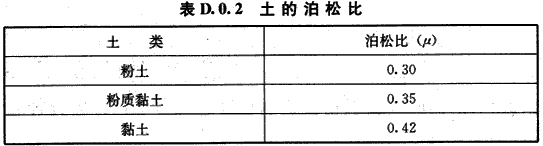

D.0.2 土的泊松比(μ)可按表D.0.2確定。
附錄E 單樁豎向承載力的經驗公式
E.0.1 當單樁豎向極限承載力按土的埋深和物理力學性質指標估算時，可按下式計算：
式中：qsik——樁側第i層土的極限側阻力標準值，可根據當?shù)亟?jīng)驗確定；
qpk——極限端阻力標準值，可根據當?shù)亟?jīng)驗確定；
Qu——單樁豎向極限承載力；
u——樁身周長；
li——第i層土樁長；
Ap——樁端面積。
E. 0.2 當單樁豎向極限承載力按靜力觸探試驗成果估算時，應符合下列規定：
1 采用單橋靜力觸探比貫入阻力估算預制樁單樁豎向極限承載力時，可按下式計算：
式中：Qu——單樁豎向極限承載力；
u——樁身周長；
qsik——用單橋靜力觸探比貫入阻力，估算的第i層土的樁間極限側阻力，可按表E.0.2-1取值，且當樁端穿越粉土、粉砂、細砂及砂層地面時，粉土及砂土估算的qsik應乘以表E.0.2-2中系數；
li——第i層土樁長；
ab——樁端阻力修正系數，按表E.0.2-3取值；
psb——樁端附近的靜力觸探比貫入阻力平均值，按表E.0.2-4計算；
psb1——樁端全斷以上8倍樁徑范圍呢IDE比貫入阻力平均值；
psb2——樁端全斷以上4倍樁徑范圍呢IDE比貫入阻力平均值，當樁端持力層為密實的砂土層，其比貫入阻力平均值超過20MPa時，應乘以表E.0.2-5中系數后，在計算psb2及psb1值；
b——折減系數，按表E.0.2-6取值；
Ap——樁端面積。
對于比貫入阻力值為2500kPa～6500kPa的淺層粉性土及稍密的砂性土，計算樁端阻力和樁周側阻力時應結合經驗，考慮數值可能偏大的因素。用ps估算的樁的極限端阻力不宜超過8000kPa，樁周極限測阻力不宜超過100kPa。
2 對于一般黏性土和砂土，采用靜力觸探試驗雙橋靜力觸探錐尖阻力和探頭側摩阻力估算預制樁單樁豎向極限承載力時，可按下式計算：
E.0.3 對于預制樁、預應力管樁和沉管灌注樁，采用標準貫入試驗成果估算單樁豎向極限承載力時，可按下式計算：
式中：qsis——第i層土的極限側阻力，可按表E.0.3-1采用；
qps——樁端土的極限端阻力，可按表E.0.3-2采用；
——樁端阻力修正系數，土層埋深大于等于10m且小于等于30m時，取1.0；土層埋深大于30m時，取1.1~1.2。
