1 總則
1.0.1 為規范輕型鋼絲網架聚苯板混凝土構件的設計和施工，做到安全適用、技術先進、經濟合理，確保工程質量，制定本規程。
1.0.2 本規程適用于抗震設防烈度8度及以下、建筑高度10m及以下、層數3層及以下的房屋承重墻體構件和樓板(屋面板)構件的設計和施工，也適用于一般工業和民用建筑的非承重墻體構件應用。本規程不適用于長期處于潮濕或有腐蝕介質環境的構件應用。
1.0.3 輕型鋼絲網架聚苯板混凝土構件的設計、施工及驗收，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材料
4 建筑設計
5 結構構造
6 結構設計
7 施工
8 質量驗收
附錄A 3D板混凝土構件常用規格和增加構件承載力的方法
附錄B 過梁和組合過梁
B.0.1 集中荷載P和墻洞的處理應符合下列規定(圖B.0.1)：
1 集中荷載應按45°擴散；
2 通過過梁將荷載傳遞到墻洞的兩側時，可在墻洞的兩側增加鋼筋。
B.0.2 過梁的計算應符合下列規定：
1當過梁的l1/h1大于或等于5.0時，可將圈梁兼作過梁，并應按現行國家標準《混凝土結構設計規范》GB 50010計算；
2當過梁l1/h1小于5.0時，可將墻洞以上的墻體與圈梁組合為過梁，并應按本規程第B.0.3和B.0.4條計算。
注：1 l1為過梁計算跨度,取1.15xln（ln為過梁盡跨度）；
2 h1為墻體以上的墻體與圈梁的總高。
B.0.3 組合過梁正截面受彎承載力應按照下列公式確定（圖B.0.3）：
式中：M—彎矩設計值；
As3—底部0.2h1范圍內的水平鋼筋截面面積（mm2）。當l1<h1時，取z=0.6l1
當組合過梁正截面受彎承載力（M）不滿足要求時，應增配底部受拉鋼筋。
B.0.4 組合過梁的受剪承載力應符合下列規定：
1受剪截面應符合下列條件：
1）當h10/h小于或等于4時
2）當h10/h大于或等于6時
3）當h10/h大于4且小于6時，按線性內插法取值。
式中：V—構件斜截面上的最大剪力設計值（N）。
4）當構件斜截面上的最大剪力設計值不滿足要求時，應增加構建截面。
2 要求不出現斜裂縫的組合梁，應符合下列條件：
式中：Vk—按荷載效應的標準組合計算的剪力值（N）；
ftk—混凝土軸心抗拉強度標準值。
此時不可再進行斜截面受剪承載力計算。
3斜截面的受剪承載力應符合下列規定：
1)在均布荷載作用下，應按下式確定：
2）在集中荷載作用下，應按下式確定：
式中： l1/h1——跨高比，當l1/h1<2.0時，取l1/h1=2.0;
Asv、Ash——分別為豎向、橫向鋼筋全部截面面積；
sv、sh——分別為豎向、橫向鋼筋的間距；
——計算剪跨比，當l1/h1《2.0時，取=0.25;當2.0<l1/h1<5.0時，取=a/h10,其中，a為集中荷載到過梁支座的水平距離；的上限值為（0.92l1/h1-1.58）,下限值為（0.42l1/h1-0.58）。
附錄C 結構設計計算用表

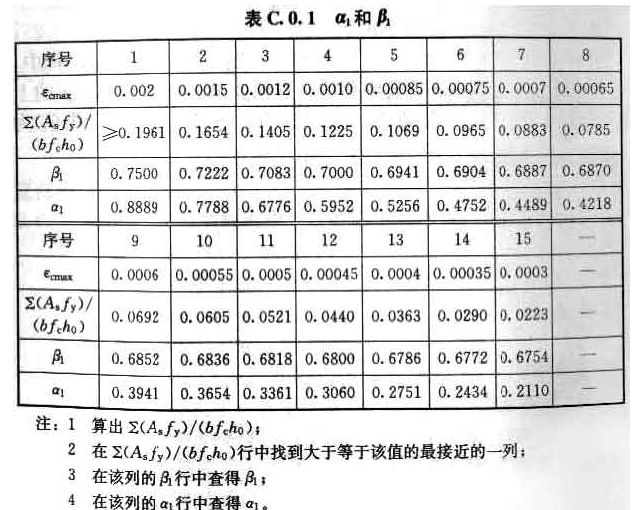

C.0.1 受壓混凝土矩形應力圖的應力值與混凝土軸心抗壓強度設計值的比值(α1)和混凝土矩形應力圖受壓區高度與中和軸高度(中和軸到受壓區邊緣的距離)的比值(β1)應按表C.0.1取值。
C.0.2 穩定系數()應按表C.0.2取值。
C.0.3 v和vfyAsscosa應按表C.0.3取值。

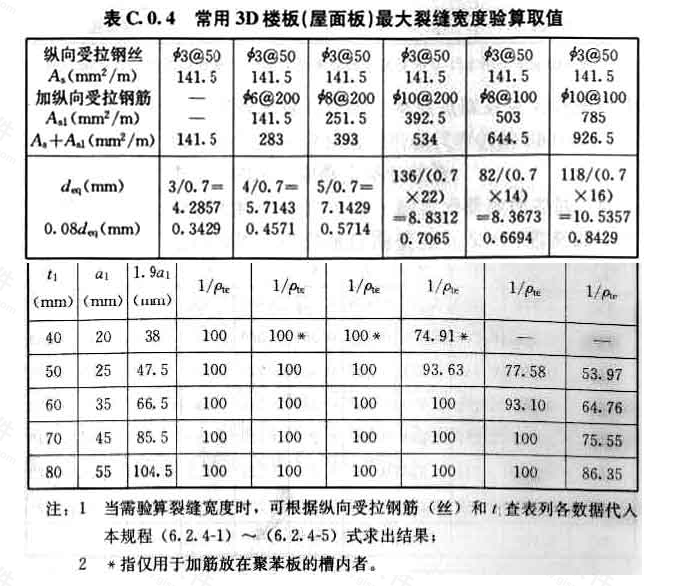

C.0.4 常用3D樓板的最大裂縫寬度驗算時，可按表C.0.4取值。
附錄D 抗震計算要點
D.0.1 3D板混凝土構件房屋的抗震計算可采用底部剪力法進行計算，各樓層可僅取一個自由度，結構的水平地震作用標準值，應按下列公式計算(圖D.0.1)：
(D.0.1-1)
(D.0.1-2)
式中： FEK——結構總水平地震作用標準值；
αE——相應于結構基本自振周期的水平地震影響系數值，按表D.0.1采用。
Geq——結構等效總重力荷載，單質點取總重力荷載代表值，多質點可取總重力荷載代表值得85%;
Fi——質點i的說平地震作用標準值；
Gi、Gj——分別為集中于質點i、j的重力荷載代表值，應取結構和構配件自重標準值和0.5×(雪荷載+樓面活荷載)之和；
Hi、Hj——分別為質點i、j的計算高度。
圖D.0.1結構水平地震作用計算簡圖

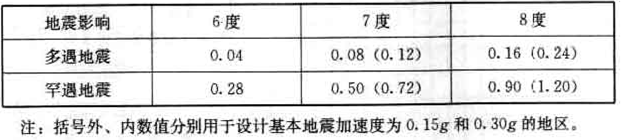

表D.0.1 水平地震影響系數
D.0.2 對3D板混凝土構件房屋，可只選從屬面積較大或豎向應力較小的墻段進行截面抗震承載力驗算。
D.0.3 地震按剛度作剪力分配時，墻段宜按門窗洞口劃分。高寬比大于4的，可不參與剪力分配。截面驗算可僅按本規程公式(6.3.7)驗算平面內方向的抗剪強度。
注：墻段的高寬比指層高與墻長之比，對門窗洞邊的小墻段指洞凈高與洞側墻寬之比。

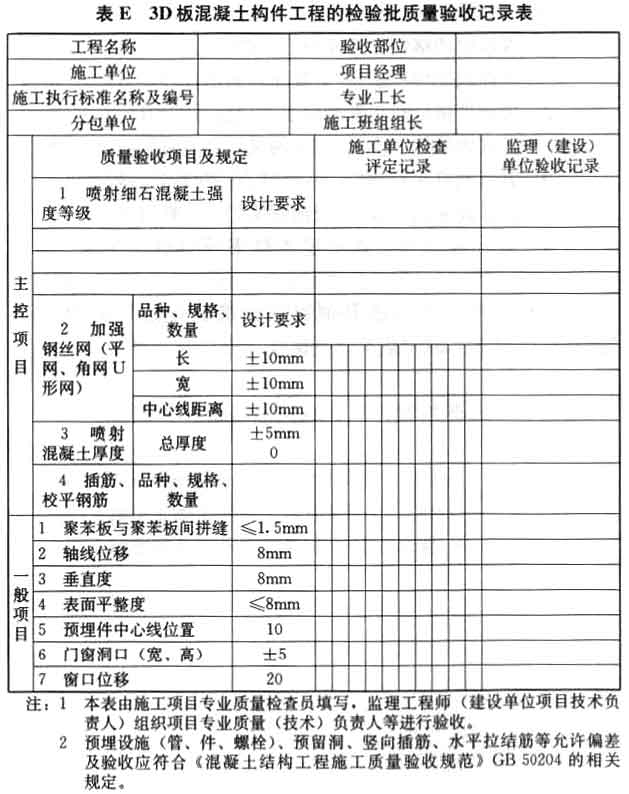

附錄E 3D板混凝土構件工程的檢驗批質量驗收記錄表
附錄E 3D板混凝土構件工程的檢驗批質量驗收記錄表
