（免費下載）CJ/T 270-2017 聚乙烯塑鋼纏繞排水管及連接件
1 范圍
1 范圍
本標準規定了聚乙烯塑鋼纏繞排水管及連接件的術語和定義、符號、代號、材料、產品結構、分類和連接方式、要求、試驗方法、檢驗規則、標志、運輸和貯存。
本標準適用于長期輸送介質溫度在45℃以下的無壓城鎮排水、工業排水以及農田排水等排水管道及連接件。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅往日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 228.1 金屬材料 拉伸試驗 第1部分：室溫試驗方法
GB/T 716 碳素結構鋼冷軋鋼帶
GB/T 1033.1 塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法
GB/T 1040.2 塑料拉伸性能的測定 第2部分：模塑和擠塑塑料的試驗條件
GB/T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB/T 2918 塑料試樣狀態調節和試驗的標準環境
GB/T 3280-2015 不銹鋼冷軋鋼板和鋼帶
GB/T 3682 熱塑性塑料熔體質量流動速率和熔體體積流動速率的測定
GB/T 5574 工業用橡膠板
GB/T 6111 流體輸送用熱塑性塑料管材 耐內壓試驗方法
GB/T 8804.3 熱塑性塑料管材 拉伸性能測定 第3部分：聚烯烴管材
GB/T 8806 塑料管道系統 塑料部件 尺寸的測定
GB/T 9647 熱塑性塑料管材環剛度的測定
GB/T 14152-2001 熱塑性塑料管材耐外沖擊性能試驗方法 時針旋轉法
GB/T 17391 聚乙烯管材與管件熱穩定性試驗方法
GB/T 18042 熱塑性塑料管材蠕變比率的試驗方法
GB/T 19278 熱塑性塑料管材、管件及閥門 通用術語及其定義
GB/T 21873 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范
GB 50268-2008 給水排水管道工程施工及驗收規范
ISO 13968 塑料管道及輸送系統 熱塑性塑料管材環柔性的測定
3 術語和定義、符號、代號
3.2 符號
下列符號適用于本文件。
DN/ID 以內徑表示的公稱尺寸
de 外徑
di 內徑
dim 平均內徑
e 壁厚
e1 鋼帶兩側塑料厚度
e2 鋼帶頂端塑料厚度
L 管材有效長度
Ld 電熱熔帶長度
L1 電熱熔帶接線端部發熱元件距端面距離
L2 電熱熔帶尾部發熱元件距端面距離
L3 電熱熔帶寬度方向距端面距離
P 螺距
t 鋼帶厚度
W 電熱熔帶寬度
W1、W2 電阻絲網寬度
3.3 代號
下列的代號適用于本文件。
SN：公稱環剛度
MFR：熔體質量流動速率
OIT：氧化誘導時間
TIR：真實沖擊率
4 材料
5 產品結構、分類和連接方式
5.3 連接方式
管材應采用卡箍式柔性連接方式或電熱熔帶連接方式?？ü渴饺嵝赃B接方式適用于DN/ID200～DN/ID4200規格的管材，卡箍式柔性連接方式參照圖A.1。電熱熔帶連接方式適用于DN/ID1200～DN/ID4200規格的管材，電熱熔帶連接方式參照圖A.2。
6 要求
6.3 系統的適用性

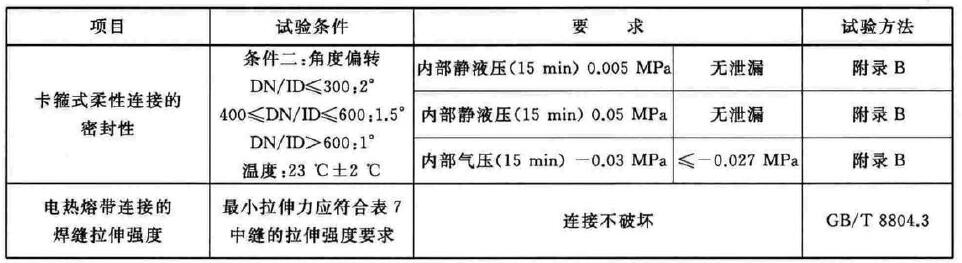

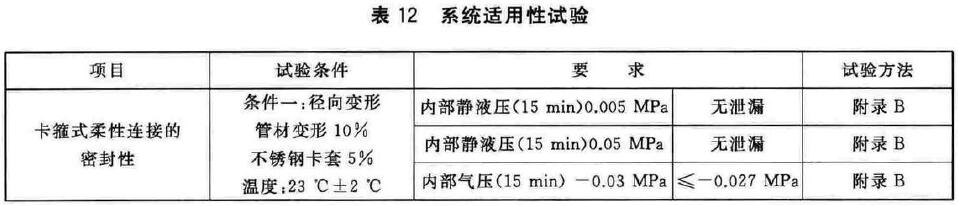

當DN/ID小于或等于1200mm進行系統適用性試驗時，應符合表12的規定；當DN/ID大于1200mm進行系統適用性試驗時，應符合GB 50268功能性試驗的有關規定。
7 試驗方法
7.1 試樣的預處理
除另有規定外，試樣應按GB/T 2918的規定，在23℃±2℃條件下，對試樣進行狀態調節和試驗，狀態調節時間應不小于24h；當管材DN/ID大于600mm時狀態調節時間應不小于48h。
7.2 外觀和顏色
目測，內部可用光源照射。
7.5 環剛度
按GB/T 9647規定進行試驗。管材DN/ID大于500mm時，從管材上截取一個試樣，旋轉120°試驗一次，取三次試驗的算術平均值。
7.7 環柔性
試樣按GB/T 9647規定制備。按ISO 13968規定進行試驗。試驗力應連續增加，當試樣在垂直方向外徑de變形量為原外徑的30％時立即卸載。試驗時管材壁結構的任何部分無開裂，試樣沿肋切割處開始的撕裂允許小于0.075dim或75mm（取較小值）。
7.8 蠕變比率
按GB/T 18042規定進行，試驗溫度23℃±2℃，根據試驗結果，用計算法外推至兩年的蠕變比率。
7.9 縫的拉伸強度
按圖C.1制備試樣，按GB/T 8804.3規定進行試驗，拉伸速率15mm/min。
7.10 熔體質量流動速率
熔體質量流動速率應按GB/T 3682進行試驗，采用A方法測定，試驗在溫度190℃，負荷5kg的條件下進行。
7.11 熱穩定性
熱穩定性按照GB/T 17391進行試驗，試驗溫度在200℃條件下進行。
8 檢驗規則
8.1 合格證
產品應經生產廠質量檢驗部門檢驗合格并附有合格證方可出廠。
8.2 組批
同一原料、配方和工藝情況下生產的同一規格管材為一批，每批數量不超過300t。當生產30d仍不足300t時，應以30d產量為一批。
連接件每批應由同一牌號、同一規格和同一類別材料組成，每一批數量不超過500套。當生產30d仍不足500套時，應以30d產量為一批。
8.3 尺寸分組

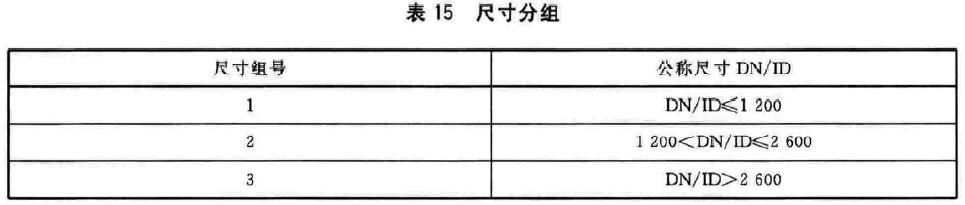

按公稱尺寸分組見表15。
8.5 型式檢驗
型式檢驗項目為6.1～6.3中規定的項目。
按8.3規定的尺寸分組中各選取任一規格產品，按8.4.3規定進行顏色、外觀、電阻值和尺寸檢驗，在檢驗合格的管材和連接件中，隨機抽取一根樣品，進行6.1～6.3中各項試驗。型式檢驗宜每兩年進行一次。若有以下情況之一，應進行型式檢驗：
a)結構、材料、工藝有較大改變，可能影響產品性能時；
b)因任何原因停產時間超過半年，恢復生產時；
c)出廠檢驗結果與上次型式檢驗有較大差異時。
8.6 判定規則
顏色、外觀、電阻值和尺寸按表16判定，其他指標有任一項不符合要求時，在按8.4.3檢驗合格的樣品中隨機抽取雙倍樣品進行該項的復驗。如復檢仍不合格，則判該批產品不合格。
9 標志、運輸和貯存
9.3 貯存
管材存放場地應平整，管材應遠離熱源，不宜露天堆放。當管徑小于DN3000，管材堆放高度不應大于3m；當管徑大于或等于DN3000，管材應單層堆放。
附錄A 管材連接方式示意圖

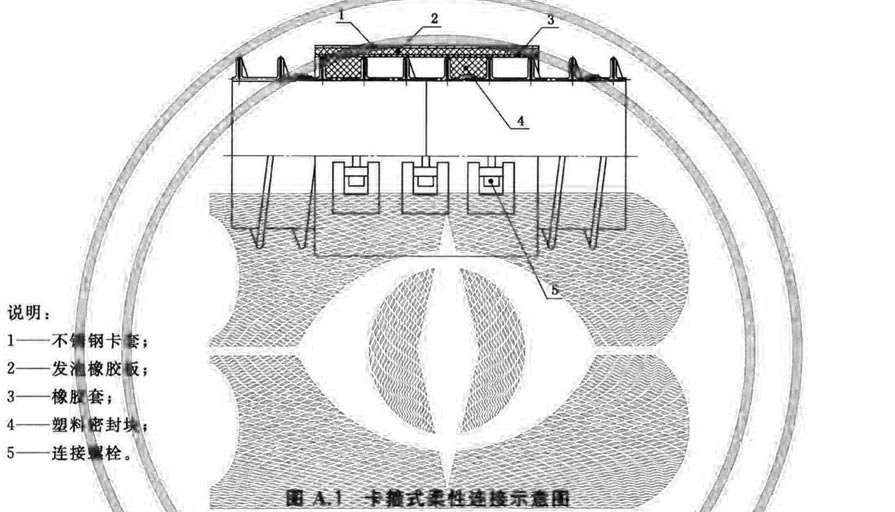

A.1 卡箍式柔性連接
卡箍式柔性連接示意圖見圖A.1。

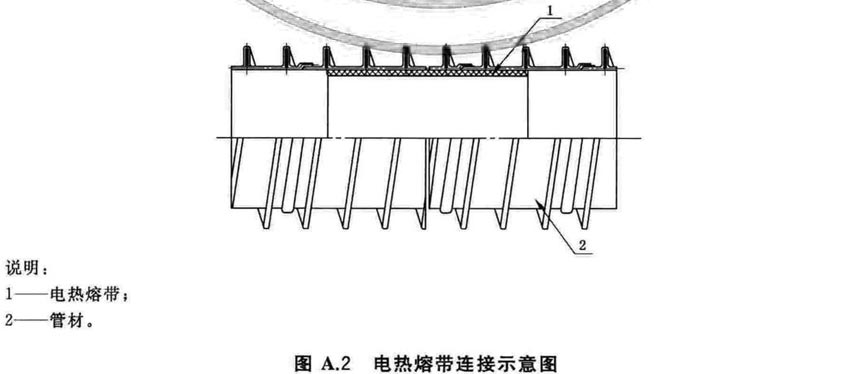

A.2 電熱熔帶連接
電熱熔帶連接示意圖見圖A.2。
附錄B 卡箍式柔性連接的密封試驗方法
B.1 概述
本試驗方法規定了按兩種基本試驗方法在所選擇的試驗條件下，評定埋地用塑鋼纏繞管道系統中卡箍式柔性的密封性能。
附錄C 縫的拉伸強度和電熱熔帶焊縫的拉伸強度試驗樣品的制備方法
C.1 試樣的形狀和尺寸

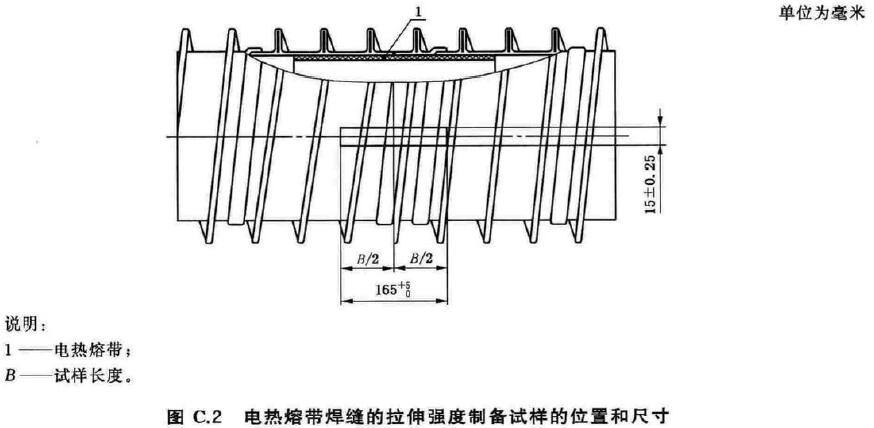

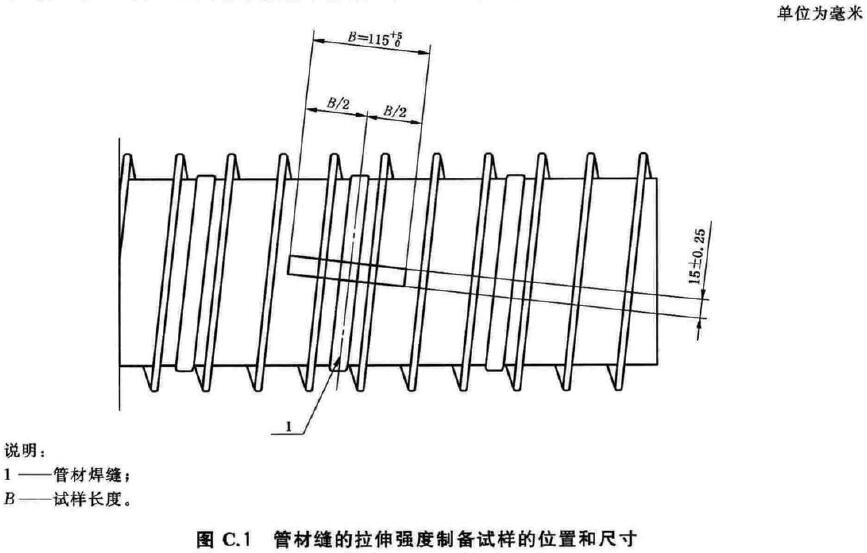

管材縫的拉伸強度制備試樣的位置和尺寸如圖C.1所示，電熱熔帶焊縫的拉伸強度制備試樣的位置和尺寸如圖C.2所示，試樣應包括整個管材壁厚（結構壁高度）。
