1 范圍
1 范圍
本標準規定了水力控制閥的術語和定義、結構型式與型號、材料、要求、試驗方法、檢驗規則、標志、包裝和貯存。
本標準適用于公稱尺寸DN50～DN1000，最大允許工作壓力不大于4MPa，溫度為0℃～80℃，工作介質為清水的生產、生活及消防等給水系統用水力控制閥。
2 規范性引用文件
2 規范性引用文件
下列文件對于本標準的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 1220 不銹鋼棒
GB／T 1239.2 冷卷圓柱螺旋彈簧技術條件 第2部分：壓縮彈簧
GB／T 23935 圓柱螺旋彈簧設計計算
GB／T 1732 漆膜耐沖擊測定法
GB／T 3098.1 緊固件機械性能 螺栓、螺釘和螺柱
GB／T 4956 磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法
GB／T 5210 色漆和清漆 拉開法附著力試驗
GB／T 6739 色漆和清漆 鉛筆法測定漆膜硬度
GB／T 8923.1-2011 涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第1部分：未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級
GB／T 9113 整體鋼制管法蘭
GB／T 9124 鋼制管法蘭 技術條件
GB／T 9286 色漆和清漆 漆膜的劃格試驗
GB／T 9969 工業產品使用說明書 總則
GB／T 12220 工業閥門 標志
GB／T 12221 金屬閥門 結構長度
GB／T 12225 通用閥門 銅合金鑄件技術條件
GB／T 12227 通用閥門 球墨鑄鐵件技術條件
GB／T 12229 通用閥門 碳素鋼鑄件技術條件
GB／T 12230 通用閥門 不銹鋼鑄件技術條件
GB／T 13927 工業閥門 壓力試驗
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 17241.6 整體鑄鐵法蘭
GB／T 17241.7 鑄鐵管法蘭 技術條件
GB／T 20878 不銹鋼和耐熱鋼 牌號及化學成分
GB／T 26640 閥門殼體最小壁厚尺寸要求規范
GB／T 32808 閥門 型號編制方法
CJ／T 256 分體先導式減壓穩壓閥
HG／T 3091 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范
JB／T 7928 工業閥門 供貨要求
3 術語和定義
3.1
主閥 main valves
主要有閥體、閥蓋、閥瓣和膜片(或活塞)組成的基本閥。
3.2
水力控制閥 hydraulic control valves
利用水力控制原理，在主閥上安裝導管和元件，組成的控制系統的閥門總稱。
3.3
遙控浮球閥 remote float control valves
利用水位控制浮球升降來控制主閥的開啟和關閉，達到自動控制設定液位的閥門。
3.4
分體先導式減壓穩壓閥 pilot control pressure reducing valves
利用減壓先導閥感應閥門下游壓力，并控制主閥，使閥后水壓降低。在一定范圍內，無論進口壓力波動還是流量變化，出口的靜壓和動壓穩定在設定值上。出口壓力在一定范圍內可調節。減壓先導閥和主閥為分體結構。
3.5
流量控制閥 flow control valves
利用流量先導閥感應閥前部的流量測量孔板前后的壓差，并控制主閥，將流量控制在設定值范圍內。在一定范圍內，當進口壓力有波動時，流量保持不變，常用在流量控制給水管路上。流量在一定范圍內可調節。
3.6
泄壓／持壓閥 pressure relief or sustaining valves
利用泄壓先導閥感應閥門上游壓力，并控制主閥，使主閥自動排出部分管線水穩定閥前管道的設定壓力，當壓力恢復到設定壓力以下時，主閥自動關閉。閥門的泄壓或持壓在一定范圍內可調節。
3.7
電動控制閥 electrical control valves
利用調節閥和單向閥導流，借助水作用力開啟或關閉閥門。
3.8
壓差控制閥 differential pressure control valves
利用壓差先導閥感應閥門上下游壓差，并控制主閥的開度。壓差在一定范圍內可調節。
3.9
整定壓力Ps setting pressure
主閥閥芯在運行條件下開始升起時的壓力。在該壓力下，介質呈連續排出狀態。
3.10
關閉壓力Pb close pressure
主閥閥芯重新與閥座接觸，出口端斷流時的壓力。
3.11
排放壓力 Pd discharge pressure
主閥排放流量達最大值時的進口端的壓力。
3.12
可調壓差范圍△PS adjustable differential pressure range
對壓差控制閥，主閥進出口壓差的范圍。
4 結構型式與型號
4.1 結構型式
結構型式按控制元件可分為隔膜式和活塞式，按控制腔數量可分為單腔式和雙腔式，按主閥結構可分為T型和Y型，如附錄A所示；結構型式分類如表1所示。

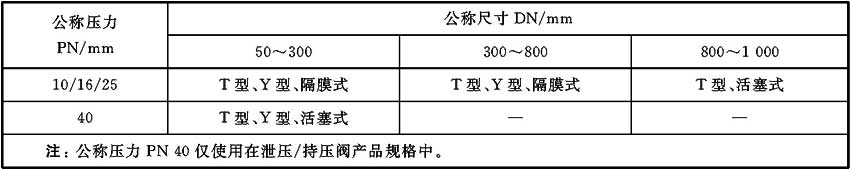

表1 結構型式分類
5 材料
5 材料
閥體、閥蓋、閥軸、閥座等主要零件材料應符合表2的規定，也可選用機械性能相當或高于表2中材料性能的其他材料。

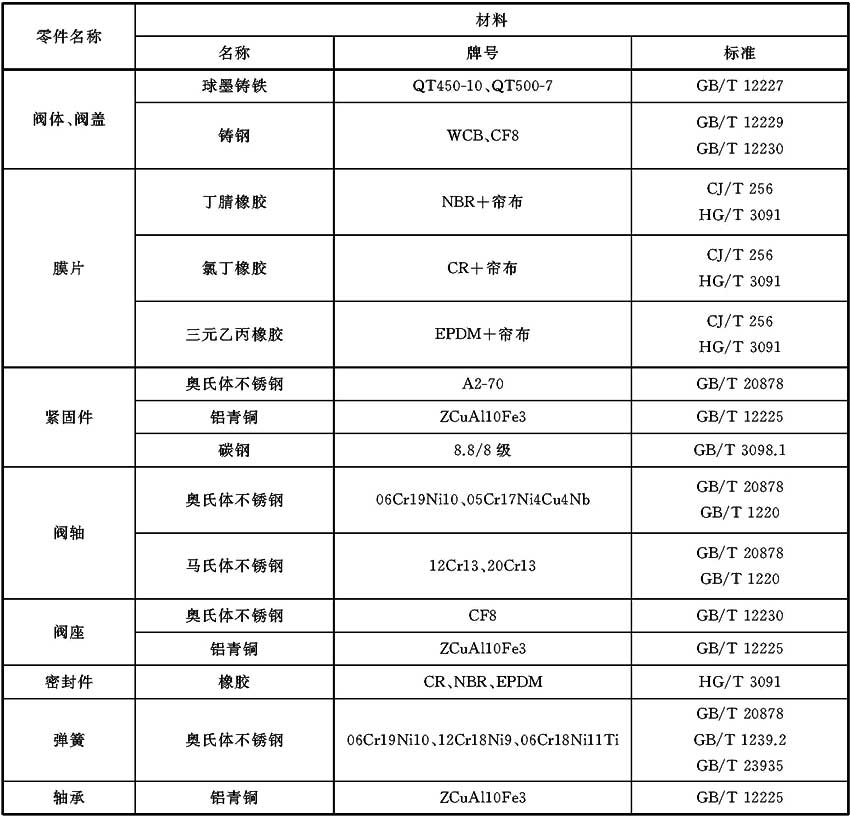

表2 主要零件材料
6 要求
6.1 水力損失
水力控制閥的主閥全開、介質流速2m／s時(流速偏差應不大于5％)，水力損失應不大于0.05MPa。
6.4 殼體強度
殼體強度應符合GB／T 13927的規定。
6.7 衛生
用于生活飲用水管道時，衛生性能應符合GB／T 17219的規定。
6.8 啟閉循環次數
水力控制閥的主閥啟閉循環次數不應低于表9的規定。水力控制閥主閥啟閉循環試驗后，閥門承壓件任何部位不應有損壞性磨損、永久變形；密封試驗時，試驗介質為液體，試驗壓力、持壓時間和允許的泄漏量應符合GB／T 13927的規定。

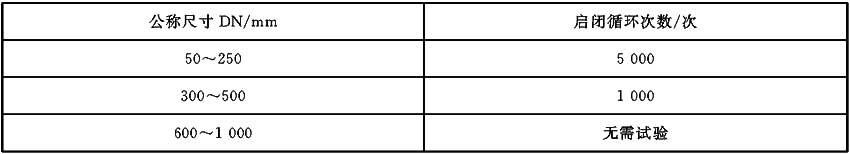

表9 啟閉循環次數
7 試驗方法
7.1 材料
由材料制造方提供的材料質量證明，必要時抽樣復驗，應符合第5章的規定。
7.3 涂裝與外觀
應符合以下要求：
a) 涂層厚度可采用數字式覆層測厚儀檢驗，應符合6.2.3和GB／T 4956的規定；
b) 當采用環氧樹脂粉末靜電噴涂時，涂層附著力應按GB／T 5210檢驗；采用油漆噴涂時，涂層附著力應按GB／T 9286檢驗；
c) 涂層硬度用硬度計檢驗，應符合GB／T 6739的規定，不得低于HB級；
d) 涂層針孔用電火花檢測儀檢驗，耐電壓應不小于1.5kV，不被擊穿，無針孔和超薄漏電現象；
e) 抗沖擊用漆膜沖擊器檢驗，應符合GB／T 1732的規定，沖擊后漆膜應無裂紋、皺紋及剝落現象；
f) 外觀通過目測檢驗，并應符合6.2.5的規定。
7.4 尺寸
尺寸檢驗可采用精度符合極限偏差要求的通用量具或超聲波測厚儀，應符合6.3的規定。
7.5 殼體強度
殼體強度試驗應符合6.4的規定。
7.6 密封性能
密封試驗應符合GB／T 13927中截止閥與隔膜閥類試驗方法規定。主閥控制腔試壓過程中應與試驗介質相通，即控制腔壓力與主閥進口壓力、試驗壓力應相等，從主閥出口檢測泄漏。密封試驗應符合6.5的規定。
7.8 衛生
按GB／T 17219的規定進行檢驗，應符合6.7的規定。
8 檢驗規則
8.1 檢驗分類
檢驗應分出廠檢驗和型式試驗。
8.2 出廠檢驗
出廠檢驗應逐臺檢驗，檢驗項目應符合表10的規定。

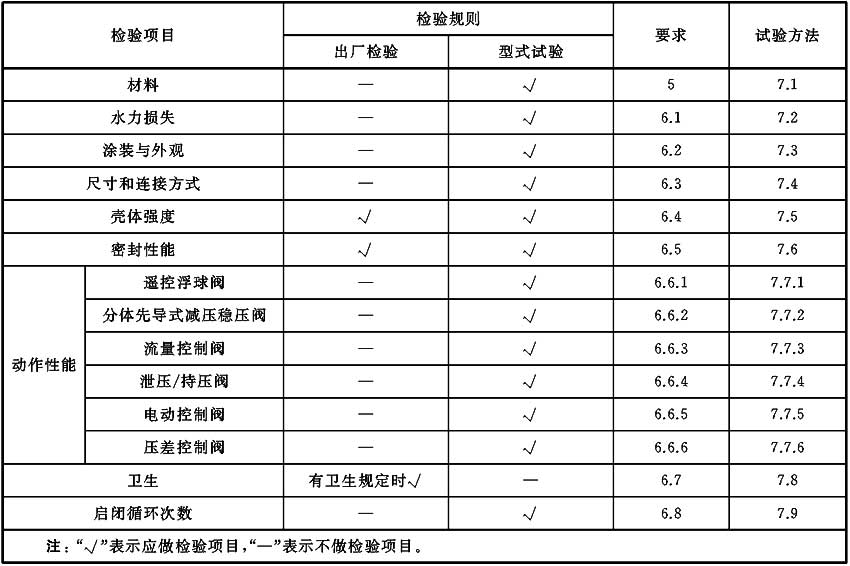

表10 檢驗項目
9 標志、包裝和貯存
附錄A 水力控制閥結構型式示意圖

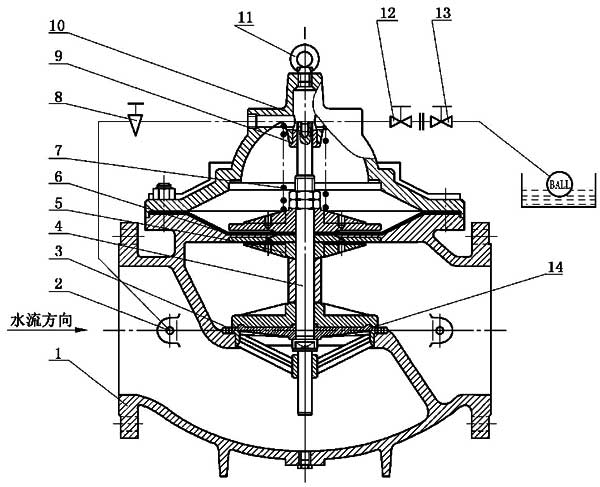

A.1 遙控浮球閥結構型式
見圖A.1。
說明：
1——閥體；
2——接頭(帶濾網)；
3——活門座(閥座)；
4——閥軸；
5——膜片壓板；
6——膜片；
7——彈簧；
8——針閥；
9——軸套；
10——閥蓋；
11——吊環；
12——球閥；
13——浮球角閥；
14——O型圈。
圖A.1 遙控浮球閥結構型式

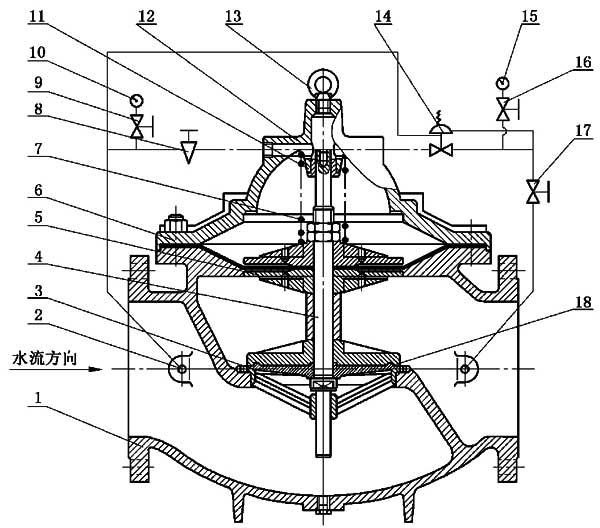

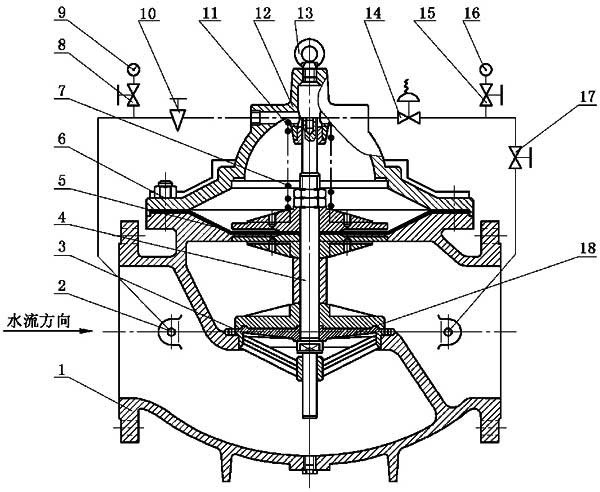

A.2 分體先導式減壓穩壓閥結構型式
見圖A.2。
說明：
1——閥體；
2——接頭(帶濾網)；
3——活門座(閥座)；
4——閥軸；
5——膜片壓板；
6——膜片；
7——彈簧；
8、15、17——球閥；
9、16——壓力表；
10——針閥；
11——軸套；
12——閥蓋；
13——吊環；
14——減壓先導閥；
18——O型圈。
圖A.2 分體先導式減壓穩壓閥結構型式

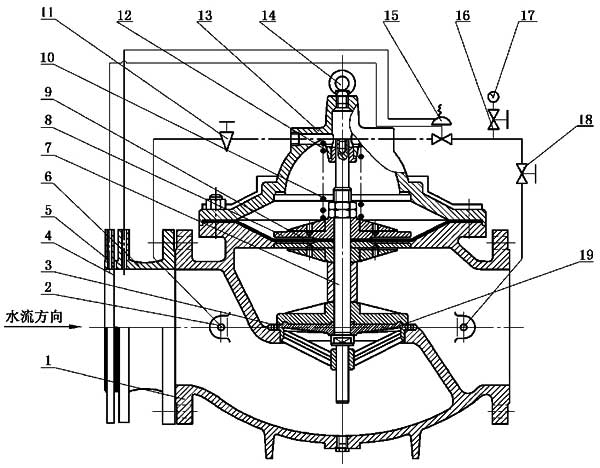

A.3 流量控制閥結構型式
見圖A.3。
說明：
1——閥體；
2——接頭(帶濾網)；
3——活門座(閥座)；
4——孔板組件；
5——密封墊；
6——連接管；
7——閥軸；
8——膜片壓板；
9——膜片；
10——彈簧；
11——針閥；
12——軸套；
13——閥蓋；
14——吊環；
15——流量先導閥；
16、18——球閥；
17——壓力表；
19——O型圈。
圖A.3 流量控制閥結構型式

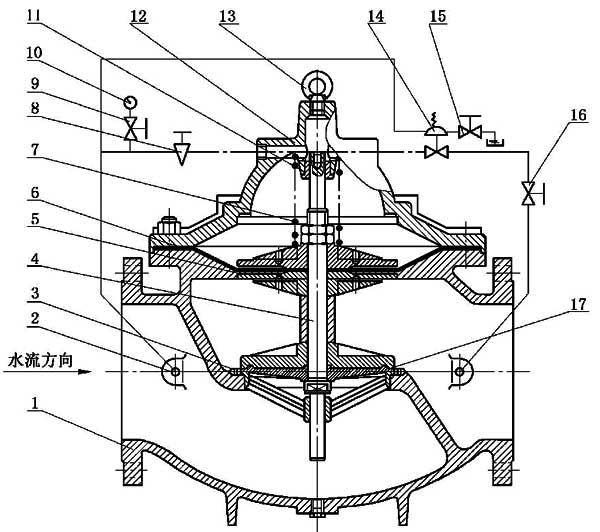

A.4 泄壓／持壓閥結構型式
見圖A.4。
說明：
1——閥體；
2——接頭(濾網)；
3——活門座(閥座)；
4——閥軸；
5——膜片壓板；
6——膜片；
7——彈簧；
8——針閥；
9、15、16——球閥；
10——壓力表；
11——軸套；
12——閥蓋；
13——吊環；
14——泄壓先導閥；
17——O型圈。
圖A.4 泄壓／持壓閥結構型式

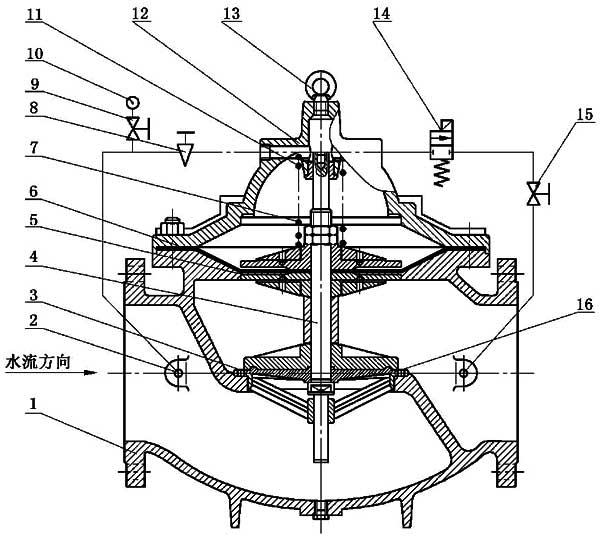

A.5 電動控制閥結構型式
見圖A.5。
說明：
1——閥體；
2——接頭(濾網)；
3——活門座(閥座)；
4——閥軸；
5——膜片壓板；
6——膜片；
7——彈簧；
8——針閥；
9、15——球閥；
10——壓力表；
11——軸套；
12——閥蓋；
13——吊環；
14——電磁閥；
16——O型圈。
圖A.5 電動控制閥結構型式
A.6 壓差控制閥結構型式
見圖A.6。
說明：
1——閥體；
2——接頭(濾網)；
3——活門座(閥座)；
4——閥軸；
5——膜片壓板；
6——膜片；
7——彈簧；
8——針閥；
9、16、17——球閥；
10、15——壓力表；
11——軸套；
12——閥蓋；
13——吊環；
14——壓差先導閥；
18——O型圈。
圖A.6 壓差控制閥結構型式
A.7 T型活塞式主閥結構型式
見圖A.7。
說明：
1——閥體；
2——活門座(閥座)；
3——O型環壓板；
4——O型密封圈；
5——下活門；
6——活門(中)；
7——活塞；
8——Y型密封圈；
9——導向環；
10——活塞缸；
11——閥蓋；
12——螺母；
13——彈簧；
14——螺柱；
15——閥軸。
圖A.7 T型活塞式主閥結構型式

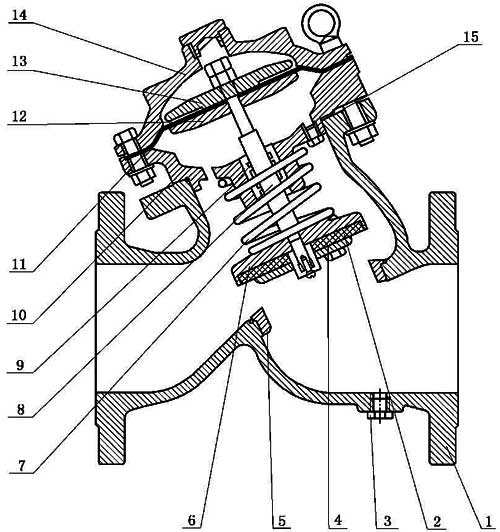

A.8 Y型隔膜式主閥結構型式
見圖A.8。
說明：
1——閥體；
2——主口密封墊；
3——絲堵；
4——閥蓋壓板；
5——閥座；
6——閥盤；
7——彈簧；
8——閥桿；
9——軸承套；
10——中閥蓋；
11——膜片；
12——膜片下壓板；
13——膜片上壓板；
14——上閥蓋；
15——O型密封圈。
圖A.8 Y型隔膜式主閥結構型式

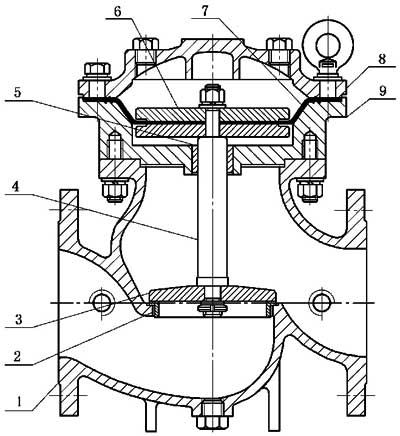

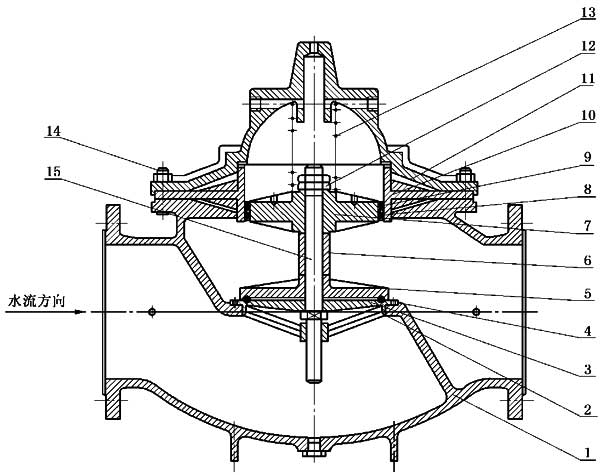

A.9 T型隔膜雙腔式主閥結構型式
見圖A.9。
說明：
1——閥體；
2——閥座；
3——閥板；
4——閥桿；
5——襯套；
6——膜片壓板；
7——膜片；
8——上閥蓋；
9——下閥蓋；
圖A.9 T型隔膜雙腔式主閥結構型式
附錄B 水力控制閥性能試驗系統圖

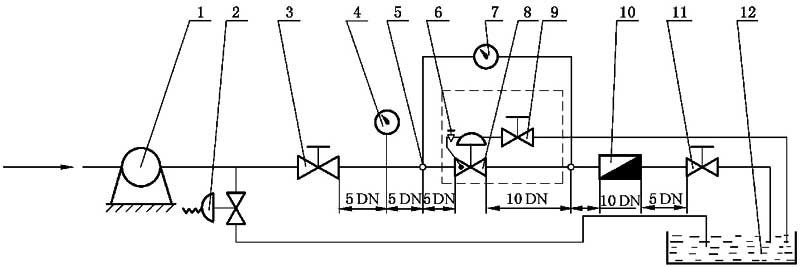

B.1 主閥流阻測試試驗系統
見圖B.1。
說明：
1——水泵；
2——泄壓閥；
3——閘閥；
4——壓力表；
5——取壓孔；
6——針閥；
7——壓差測量裝置；
8——被測閥；
9——球閥；
10——流量計；
11——閘閥；
12——水箱。
注：虛線框內部件由被測閥提供。
圖B.1 主閥流阻測試試驗系統

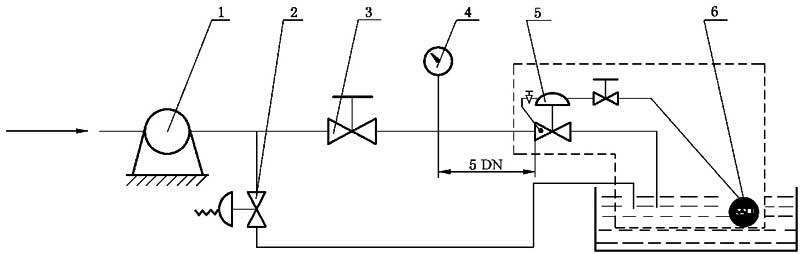

B.2 遙控浮球閥動作性能試驗系統
見圖B.2。
說明：
1——水泵；
2——泄壓閥；
3——閘閥；
4——壓力表；
5——被測閥；
6——浮球。
注：虛線框內部件由被測閥提供。
圖B.2 遙控浮球閥動作性能試驗系統

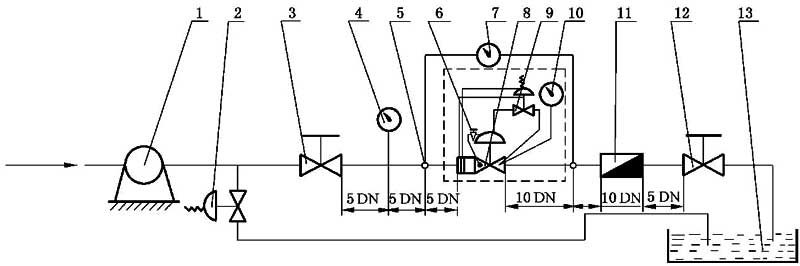

B.3 流量控制閥動作性能試驗系統
見圖B.3。
說明：
1——水泵；
2——泄壓閥；
3——閘閥；
4、10——壓力表；
5——取壓孔；
6——針閥；
7——壓差測量裝置；
8——被測閥；
9——流量先導閥；
11——流量計；
12——閘閥；
13——水箱。
注：虛線框內部件由被測閥提供。
圖B.3 流量控制閥動作性能試驗系統

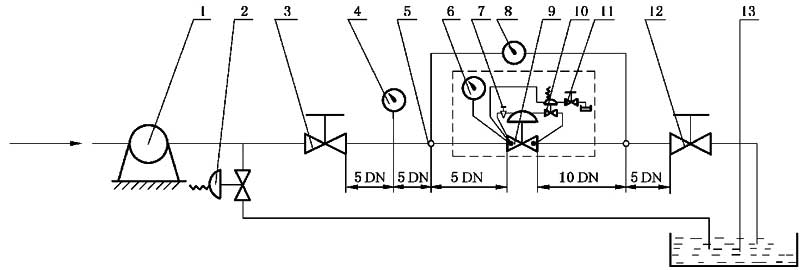

B.4 泄壓／持壓閥動作性能試驗系統
見圖B.4。
說明：
1——水泵；
2——泄壓閥；
3——閘閥；
4、6——壓力表；
5——取壓孔；
7——針閥；
8——壓差測量裝置；
9——被測閥；
10——泄壓先導閥；
11——球閥；
12——閘閥；
13——水箱。
注：虛線框內部件由被測閥提供。
圖B.4 泄壓／持壓閥動作性能試驗系統

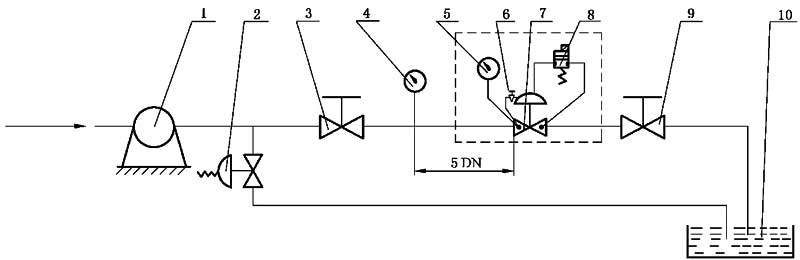

B.5 電動控制閥動作性能試驗系統
見圖B.5。
說明：
1——水泵；
2——泄壓閥；
3——閘閥；
4、5——壓力表；
6——針閥；
7——被測閥；
8——電磁閥；
9——閘閥；
10——水箱。
注：虛線框內部件由被測閥提供。
圖B.5 電動控制閥動作性能試驗系統

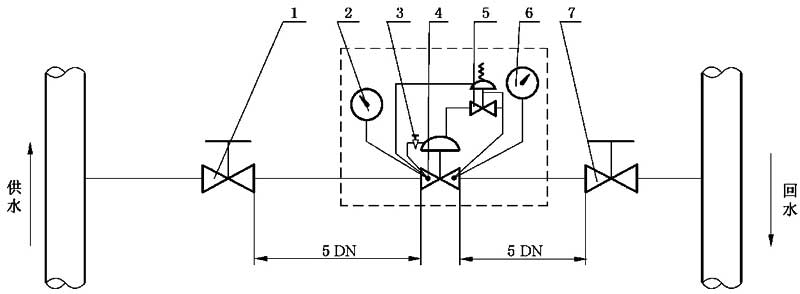

B.6 壓差控制閥動作性能試驗系統
見圖B.6。
說明：
1——水泵；
2、6——壓力表；
3——針閥；
4——被測閥；
5——壓差先導閥；
7——閘閥。
注：虛線框內部件由被測閥提供。
圖B.6 壓差控制閥動作性能試驗系統
