（免費下載）CJ/T 405-2012 游泳池用壓力式過濾器
1 范 圍
1 范 圍
本標準規定了游泳池用壓力式過濾器的術語和定義、分類、型號、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于游泳池循環水過濾凈化處理用的石英砂壓力式過濾器、燭式硅藻土壓力式過濾器、可逆式硅藻土壓力式過濾器。
游泳池循環水處理系統的活性炭吸附過濾器和與人體接觸的水上游樂園、景觀水池和水療池的循環水過濾凈化處理用的過濾器，可參照執行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注明日期的引用文件，僅注日期的版本適用于本文件。凡是不注明日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 150．1 壓力容器 第1部分：通用要求
GB 150．2 壓力容器 第2部分：材料
GB 150．3 壓力容器 第3部分：設計
GB 150．4 壓力容器 第4部分：制造、檢驗和驗收
GB／T 191 包裝儲運圖示標志
GB／T 699 優質碳素結構鋼
GB 713 鍋爐和壓力容器用鋼板
GB／T 1033．1 塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法
GB／T 1958 產品幾何量技術規范(GPS) 形狀和位置公差 檢測規定
GB／T 2576 纖維增強塑料樹脂不可溶分含量試驗方法
GB／T 2577 玻璃纖維增強塑料樹脂含量試驗方法
GB／T 3280 不銹鋼冷軋鋼板和鋼帶
GB／T 3682 熱塑性塑料熔體質量流動速率和熔體體積流動速率的測定
GB／T 3854 增量塑料巴柯爾硬度試驗方法
GB／T 4237 不銹鋼熱軋鋼板和鋼帶
GB／T 5577 合成橡膠牌號規范
GB 5749 生活飲用水衛生標準
GB／T 6058 纖維纏繞壓力容器制備和內壓試驗方法
GB／T 6388 運輸包裝收發貨標志
GB／T 8237 纖維增強塑料用液體不飽和聚酯樹脂
GB／T 9019 壓力容器公稱直徑
GB／T 9124 鋼制管法蘭 技術條件
GB 9685 食品容器、包裝材料用添加劑使用衛生標準
GB 9687 食品包裝用聚乙烯成型品衛生標準
GB 13115 食品容器及包裝材料用不飽和聚酯樹脂及玻璃鋼制品衛生標準
GB／T 13306 標牌
GB／T 13657 雙酚A型環氧樹脂
GB／T 13922．3 水處理設備性能試驗
GB／T 14354 玻璃纖維增強不飽和聚酯樹脂食品容器
GB 14936 食品安全國家標準 硅藻土
GB 15558．1 燃氣用埋地聚乙烯(PE)管道系統 第一部分：管材
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 17391 聚乙烯管材與管件熱穩定性試驗方法
GB／T 18251 聚烯烴管材、管件和混配料中顏料或炭黑分散的測定方法
GB／T 18369 玻璃纖維無捻粗紗
GB／T 18370 玻璃纖維無捻粗紗布
GB／T 18475 熱塑性塑料壓力管材和管件用材料分級和命名 總體使用(設計)系數
CJ／T 43 水處理用濾料
CJ 244 游泳池水質標準
CJJ 122 游泳池給水排水工程技術規程
JB／T 2932 水處理設備 技術條件
JB／T 4708 承壓設備焊接工藝評定(同NB／T 47014-2001)
JB／T 4709 壓力容器焊接規程(同NB／T 47015-2011)
JB／T 4711 壓力容器涂敷與運輸包裝
JB／T 4712．1 容器支座 第1部分：鞍式支座(附標準釋義)
JB／T 4712．4 容器支座 第4部分：支承式支座(附標準釋義)
JB／T 4730 承壓設備無損檢測
JB／T 4746 鋼制壓力容器用封頭
HG／T 3983 耐化學腐蝕現場纏繞玻璃鋼大型容器
HG／T 20640 塑料設備
HG／T 20696 玻璃鋼化工設備設計規定
HGJ 229 工業設備、管道防腐蝕工程施工及驗收規范
QB／T 2088 食品工業用助濾劑 硅藻土
TSGR 0001 非金屬壓力容器安全技術監察規程
TSGR 0004 固定式壓力容器安全技術監察規范
3 術語和定義
3.1
壓力式過濾器 pressure filter
在設計規定壓力下使被處理的水通過濾料去除水中懸浮雜質達到凈化水質的密閉容器。
3.2
石英砂壓力式過濾器 quartz sand pressure filter
濾料為石英砂的壓力式過濾器。
3.3
濾料層 filter layer
具有一定厚度和孔隙能去除水中雜質的物料層，亦稱濾床。
3.4
承托層 graded gracel layer
在濾料層與配(集)水系統之間為防止濾料層流失而鋪墊的較大顆粒的物料層。
3.5
燭式硅藻土壓力式過濾器 diatomaceous earth pressure candle filters
利用預涂在濾元上的硅藻土作為過濾介質的過濾器。
3.6
可逆式硅藻土壓力式過濾器 reversible diatomaceous earth pressure filter
被凈化的水正向通過預涂在板框式濾元上的硅藻土去除水中的雜質；反沖洗時被凈化的水反向通過濾元，將濾元上被污染的硅藻土沖洗走，反沖洗完成后，在反沖洗的同側預涂新的硅藻土并開始過濾。如此反復運行，從而去除水中雜質的過濾器。
3.7
濾元 filter element
支撐硅藻土濾料的骨架或板框和濾布的總稱。
3.8
布水器 water distributor
向過濾器濾料層表面布水的專用部件。
3.9
配(集)水系統 manifold system
為確保過濾后的水流均勻流出及能使過濾器反沖洗時的反沖洗水、氣分布均勻的專用部件。對反洗而言為配水系統，對濾出水而言為集水系統。
3.10
多通道閥 multiport valves
根據需要通過操作手柄方向能使流體介質在內部通道改變多種流向的控制閥門。
3.11
計算過濾面積 calculation of filtration area
根據壓力過濾器濾料層表面的幾何尺寸計算出的過水面積。
4 分類與型號
5 要 求
6 試驗方法
7 檢驗規則
7.1 檢驗分類
檢驗分出廠檢驗和型式檢驗。
7.4 出廠檢驗和型式檢驗的檢驗項目
應按表3的規定執行。

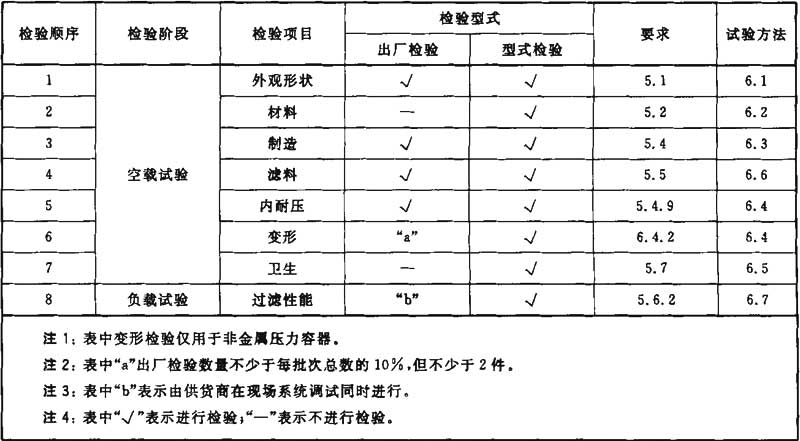

表3 過濾器檢驗項目
8 標志、包裝、運輸和貯存
附錄A 游泳池用壓力式過濾器外形尺寸

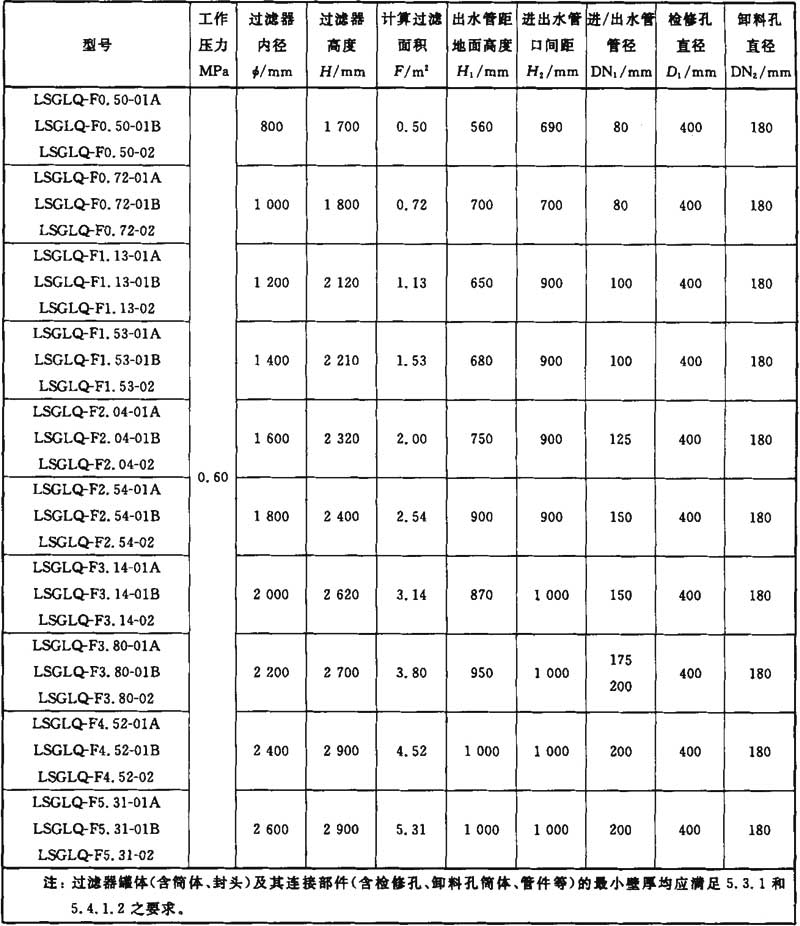

A.1 鋼制(不銹鋼、碳鋼)立式石英砂壓力式過濾器外形尺寸，應符合表A.1的要求。
表A.1 鋼制立式石英砂壓力式過濾器外形尺寸

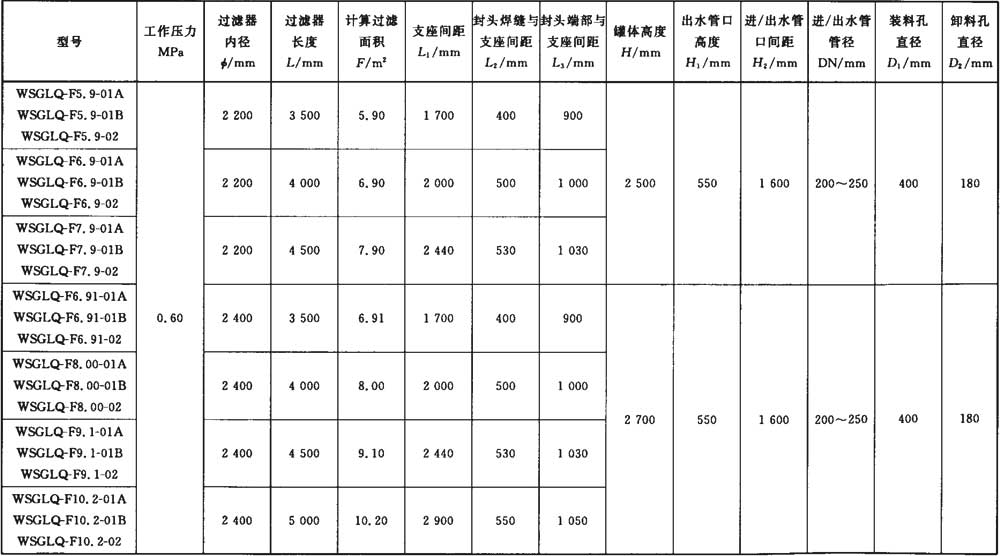

A.2 鋼制(不銹鋼、碳鋼)臥式石英砂壓力式過濾器外形尺寸，應符合表A.2的要求。
表A.2 鋼制臥式石英砂壓力式過濾器外形尺寸

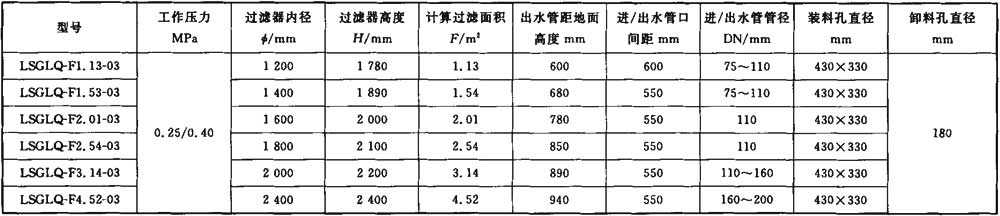

A.3 玻璃鋼立式石英砂壓力式過濾器外形尺寸，應符合表A.3的要求。
表A.3 玻璃鋼立式石英砂壓力式過濾器外形尺寸
A.4 玻璃鋼臥式石英砂壓力式過濾器外形尺寸，應符合表A.4的要求。
表A.4 玻璃鋼臥式石英砂壓力式過濾器外形尺寸

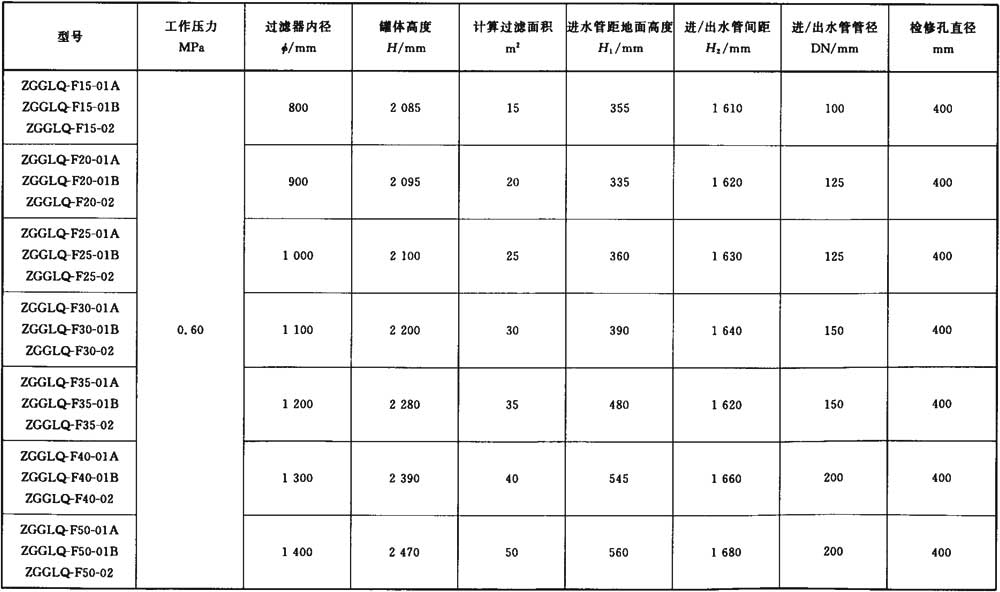

A.5 鋼制(不銹鋼、碳鋼)燭式硅藻土壓力式過濾器外形尺寸，應符合表A.5的要求。
表A.5 燭式硅藻土壓力式過濾器外形尺寸

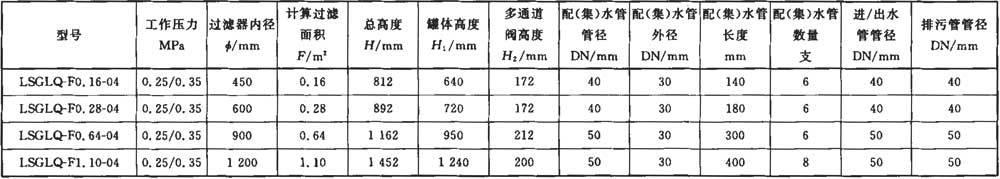

A.6 立式聚乙烯塑料石英砂壓力式過濾器外形尺寸，應符合表A.6的要求。
表A.6 立式聚乙烯塑料石英砂壓力式過濾器外形尺寸

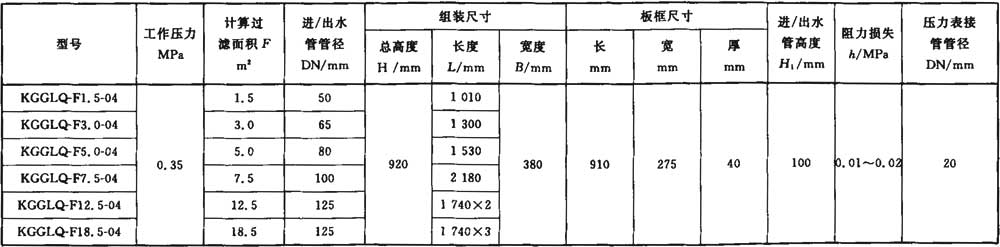

A.7 可逆式硅藻土壓力式過濾器外形尺寸，應符合表A.7的要求。
表A.7 可逆式硅藻土壓力式過濾器外形尺寸
