前言
根據住房和城鄉建設部《關于印發<2015年工程建設標準規范制訂、修訂計劃>的通知》(建標[2014]189)號)的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制了本標準。
本標準的主要技術內容是：1．總則；2．術語和符號；3．基本規定；4．場地；5．設計地震動；6．抗震計算和驗算；7．地下單體結構；8．地下多體結構；9．盾構隧道結構；10．礦山法隧道結構；11．明挖隧道結構；12．下沉式擋土結構。
本標準由住房和城鄉建設部負責管理，由清華大學負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送清華大學(地址：北京市海淀區清華大學新水利館地下結構抗震設計標準編制組，郵編：100084)。
本標準主編單位：清華大學
北京城建設計發展集團股份有限公司
本標準參編單位：中國建筑科學研究院有限公司
西南交通大學
華東建筑設計研究院有限公司
北京建華建材技術研究院有限公司
中國地震局地球物理研究所
西安理工大學
北京工業大學
上海市政工程設計研究總院(集團)有限公司
中冶建筑研究總院有限公司
中鐵第四勘察設計院集團有限公司
北京市市政工程設計研究總院有限公司
北京交通大學
本標準主要起草人員：張建民 楊秀仁 魯衛東 黃美群 劉晶波 宋二祥 高文生 杜修力 張鴻儒 何川 張雁 耿萍 邵生俊 王衛東 王睿 姚虞 陳韌韌 李霞 韓玉珍 榮冰 包琦瑋 李小軍 辛鴻博 周質炎 肖明清 陶連金
本標準主要審查人員：周福霖 龔曉南 任輝啟 徐建 王蘭民 沈小克 劉漢龍 劉華北 黃茂松 李國良 李耀良
1 總則
1.0.1 為貫徹執行國家防震減災的法律法規，實行以預防為主的方針，規范地下結構的抗震設計，使地下結構經抗震設防后，減輕地震破壞，避免人員傷亡，減少經濟損失，制定本標準。
1.0.2 本標準適用于抗震設防烈度為6、7、8和9度地區地下結構的抗震設計。
1.0.3 地下結構所在地區的抗震設防烈度應采用根據現行國家標準《中國地震動參數區劃圖》GB 18306確定的地震基本烈度。已完成地震安全性評價的工程場地，可按審定的抗震設防烈度或設計地震動參數進行抗震設防，但不應低于現行國家標準《中國地震動參數區劃圖》GB 18306的要求。
1.0.4 地下結構的抗震設計，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 場地
5 設計地震動
6 抗震計算和驗算
7 地下單體結構
8 地下多體結構
9 盾構隧道結構
10 礦山法隧道結構
11 明挖隧道結構
12 下沉式擋土結構
附錄A 結構體系簡化計算原則
A.0.1 當采用反應位移法Ⅰ～反應位移法Ⅳ計算時，結構抗震計算應采用荷載-結構模型；當采用整體式反應位移法或時程分析法計算時，結構抗震計算應采用地層-結構模型。
A.0.2 當采用荷載-結構模型計算時，地下結構構件宜采用梁單元模擬，周邊地層對結構的支承及與結構的運動相互作用宜采用地層彈簧模擬。
A.0.3 當采用地層-結構模型計算時，應符合下列規定：
1 宜采用地層-結構模型按平面應變問題計算分析，當考慮地下結構空間動力效應時，宜采用三維模型計算分析；
2 二維時程分析法時，地下結構構件可采用梁單元或平面應變單元模擬；地層可采用平面應變單元模擬；
3 三維時程分析法時，梁、柱等桿系構件可采用梁單元或?qū)嶓w單元模擬，板、側墻等構件可采用板單元或?qū)嶓w單元模擬，地層可采用實體單元模擬；
4 采用時程分析法計算時，側面宜采用能反映能量輻射的人工邊界。當?shù)撞繛閳?jiān)硬基巖面，且上覆地層模量顯著低于基巖時，底部人工邊界可取剛性邊界；否則，宜選用能反映能量輻射的人工邊界。
A.0.4 腋角的簡化計算應符合下列規定：
1 構件端部設有腋角時，腋角尺寸小于相應方向構件跨度的1/10，可作為同樣板厚進行分析；
2 驗算腋角斷面所用的構件有效尺寸d，應考慮腋角，腋角可僅考慮1：3坡度緩的部分作為有效尺寸(圖A.0.4)。
A.0.5 采用縱梁-柱體系的地下結構應按等代框架法進行地震反應分析，即中柱應按真實截面尺寸建模，其他構件截面寬度應取縱梁相鄰跨度各一半之和。
圖A.0.4 梁腋斷面有效高度d
附錄B 非飽和結構性粉土、砂黃土及砂質粉黃土場地的震陷變形計算

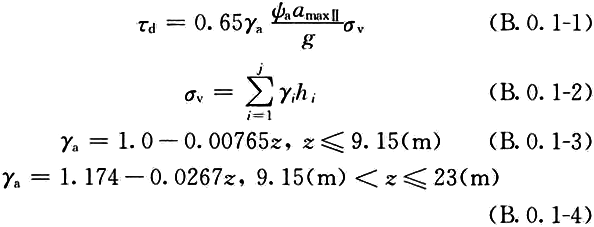

B.0.1 當遭受7度、8度和9度地震時，可按等效動剪應力的方法確定地震荷載的動剪應力幅值，其對應的振動次數宜分別為10次、20次和30次。地震作用的等效動剪應力可按下列公式計算：
式中：amaxⅡ——Ⅱ類場地地表水平向峰值加速度(m/s2)，應按本標準表5.1.3確定；
ψa——峰值加速度調整系數，應按現行國家標準《城市軌道交通結構抗震設計規范》GB 50909確定；
σv——深度z處第j層土上覆土柱壓縮應力(kPa)；
γa——深度z處動剪應力折減系數；
γi——自地表往下第i層土的重度(kN/m3)；
hi——自地表往下第i層土的厚度。

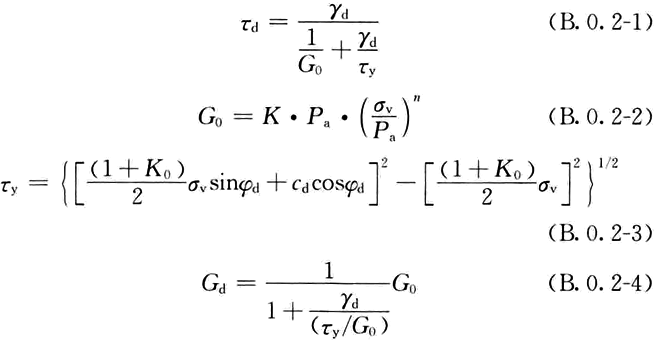

B.0.2 可采用等效黏彈性本構模型描述土的動應力應變關系。動剪應力幅值與動剪應變幅值之間的骨干曲線應服從雙曲線關系。土的骨干曲線和動剪切模量可由下列公式計算：
式中：γd——動剪應變幅值；
G0——初始動剪切模量(kPa)，可按本標準公式(B.0.2-2)計算；
τy——骨干曲線漸近線的動剪應力(kPa)，可按本標準公式(B.0.2-3)計算；
Pa——大氣壓力(kPa)；
K,n——土的試驗參數；
K0——土的靜止土壓力系數；
cd---土的動黏聚強度指標(kPa)；
φd——土的動摩擦強度指標(°)；
Gd——土的動剪切模量(kPa)。
B.0.3 土的動剪應變可依據地震作用的動剪應力及土的動剪切模量隨動剪應變幅值的變化關系，按下列方法計算：
1 可按下式迭代計算動剪應變：
γdn=τd/Gdn(B.0.3-1)
式中：Gdn——第n次迭代計算的動剪切模量(kPa)；
γdn——第n次迭代計算的動剪應變幅值。
2 當?shù)趎次迭代計算的動剪切模量與前一次計算確定的動剪切模量滿足下式時，可判斷迭代計算完成：
B.0.4 非飽和結構性粉土、砂黃土及砂質粉黃土的震陷變形可由動剪切作用下動剪應變及其等效循環次數，土的含水率和上覆壓縮應力確定。砂質粉黃土的震陷系數可按下式計算：
式中：ω——土的含水率(％)；
γd——土的動剪應變；
N——等效循環次數；
α，a，b——土的震陷系數參數。
B.0.5 當震陷系數δd不小于0.015時，可判斷為震陷性土。非飽和結構性粉土、砂黃土及砂質粉黃土場地的震陷變形可按下式計算：
式中：δdi——第i層土的震陷系數。
附錄C 初始靜應力狀態確定方法
C.0.1 靜力設計時已進行過考慮施工過程的應力狀態分析，動力計算中的初始靜應力狀態宜采用靜力分析結果。
C.0.2 對于采用反應位移法且結構壁為直邊的抗震設計，靜力分析可按下列方法計算：
1 土壓力和水壓力宜分別計算，其中水壓力可按靜水壓力公式計算出壓強分布：
pW＝γWh (C.0.2-1)
式中：pW——水壓力(Pa)；
γW——水的重度，取9810N/m3；
h——計算點到自由水面的豎向距離。
2 土壓力可按下列公式計算：
式中：σsz——計算點處的豎向自重應力(kPa)；
γi——第i層土的重度(kN/m3)，地下水位以上用天然重度，地下水位以下用浮重度；
Hi——第i層土的厚度；
K0——考慮結構壁與豎直方向夾角的靜止?fàn)顟B(tài)下的土壓力系數；
q0——地表堆載(kPa)；
φ＇——計算點所在土層的有效應力強度指標(°)；
δ0——結構壁與土的摩擦角(°)；
β——結構壁與豎直方向夾角(°)。
C.0.3 對于采用時程分析法或結構壁為曲邊的抗震設計，應采用數值分析方法計算起始靜應力狀態。
附錄D 均勻地層中圓形盾構隧道地震內力簡化計算公式

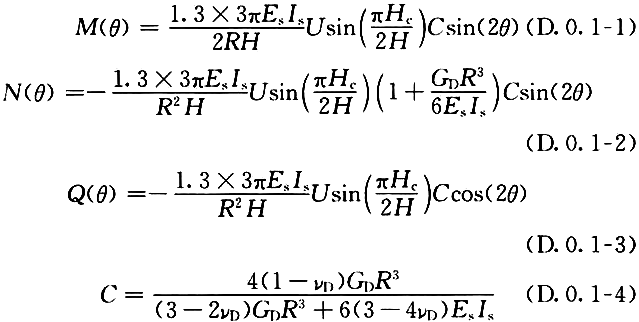

D.0.1 均勻地層中圓形盾構隧道橫斷面地震內力(圖D.0.1)可按下列公式計算：
圖D.0.1 橫向地震內力正負號約定(圖示為正)
M-彎矩；N-軸力；Q-剪力；1-管片中軸線
式中：U——地表最大相對位移，可根據本標準公式(6.2.4-1)當z＝0時確定；
Hc——地表至隧道中心的距離；
R——隧道橫斷面襯砌中軸線半徑；
Es——襯砌彈性模量(Pa)；
Is——襯砌環斷面慣性矩(m4)；
υD——地層的泊松比；
GD——地層動剪切模量(Pa)。
D.0.2 均勻地層中圓形盾構隧道縱向地震內力可按下列公式計算：

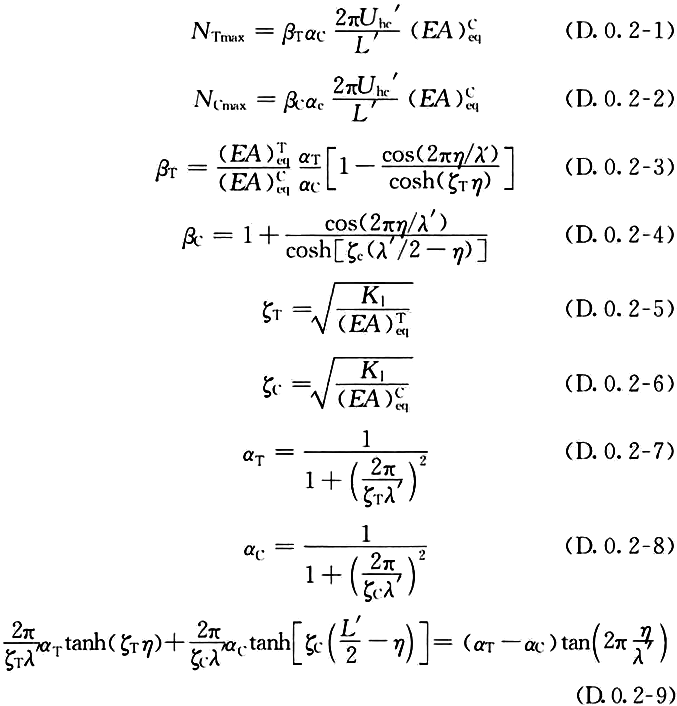

1 地震波的傳播方向與隧道軸線夾角為45°時，隧道所受軸力最大，最大軸向拉力及相關系數可按下列公式計算：
式中：βT——拉伸軸力系數；
βC——壓縮軸力系數；
K1——結構縱向單位長度內縱向地層彈簧剛度(N/m2)；
η——軸向拉伸或壓縮范圍；
λ＇——地震波沿隧道軸線的波長；
λ——地層變形的波長，可按本標準公式(6.4.4-3)計算；
Uhc＇——隧道中心處地層的水平相對位移最大值Uhc在隧道軸向方向的分量；
Uhc——隧道中心處地層的水平相對位移最大值，按本標準公式(6.2.4-1)中z取隧道中心埋深Hc時的取值；
——盾構隧道等效抗壓剛度(N)；
——盾構隧道等效抗拉剛度(N)；
Es——襯砌彈性模量(Pa)；
kj——單個螺栓的抗拉剛度(N/m)；
n——橫截面螺栓的個數；
As——隧道橫截面面積(m2)。

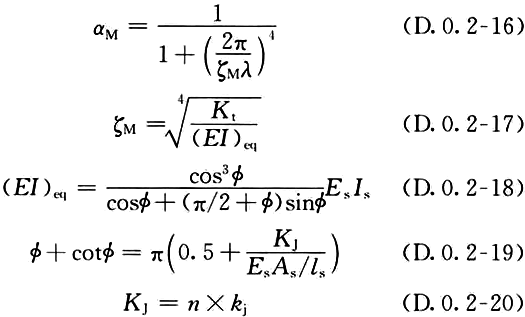

2 當?shù)卣鸩ǖ膫鞑シ较蚺c隧道軸向一致時，襯砌結構將產生最大彎矩，最大彎矩及相關系數可按下列公式計算：
式中：αM——彎矩系數；
Kt——結構縱向單位長度內橫向地層彈簧剛度(N/m2)；
Uhc——隧道中心處地層的水平相對位移最大值，按本標準公式(6.2.4-1)中z取隧道中心埋深Hc時的取值；
λ——地層變形的波長，可按本標準公式(6.4.4-3)計算；
(EI)eq——盾構隧道等效抗彎剛度(N·m2)；
Is——襯砌環斷面慣性矩(m4)；
KJ——隧道橫截面螺栓抗拉剛度(N/m)；
kj——單個螺栓的抗拉剛度(N/m)；
n—一橫截面螺栓的個數；
ls——襯砌環寬度。
