（免費下載）JGJ/T 394-2017 靜壓樁施工技術規程
公告
中華人民共和國住房和城鄉建設部
公告
第1507號
住房城鄉建設部關于發布行業標準《靜壓樁施工技術規程》的公告
現批準《靜壓樁施工技術規程》為行業標準，編號為JGJ/T394-2017，自2017年9月1日起實施。
本規程由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2017年3月23日
前言
前言
根據住房和城鄉建設部《關于印發<2010年工程建設標準規范制訂、修訂計劃）的通知》（建標[2010]43號）的要求，規程編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制了本規程。
本規程主要技術內容是：1．總則；2．術語和符號；3．基本規定；4．設備選型及要求；5．施工；6．周邊環境保護與施工監測；7．施工質量檢查；8．安全管理。
本規程由住房和城鄉建設部負責管理，由上海巖土工程勘察設計研究院有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送上海巖土工程勘察設計研究院有限公司（地址：上海市水豐路38號，郵編：200093）。
本規程主編單位：上海巖土工程勘察設計研究院有限公司
上海強勁地基工程股份有限公司
本規程參編單位：機械工業勘察設計研究院有限公司
天津市建筑設計院
深圳市西部城建工程有限公司
中煤礦山建設集團有限責任公司
上海捷盛土木工程結構設計事務所有限公司
武漢地質勘察基礎工程有限公司
江蘇永豐建設集團有限公司
本規程主要起草人員：顧國榮 魏建華 裴捷 宋偉民
張建山 劉全林 宋昭煌 鄒雪芹
徐楓 王繼獻 樊向陽 羅成恒
張家柱 華金云 周友旺 高林
本規程主要審查人員：張雁 顧曉魯 錢力航 桂業琨
唐建華 劉漢龍 楊敏 周同和
丘建金 柳建國 李耀良 梁志榮
1 總則
1.0.1為在靜壓樁施工中做到安全適用、保證質量、技術先進、保護環境，制定本規程。1.0.2本規程適用于建筑工程與市政工程的靜壓樁施工。
1.0.3靜壓樁施工時，應綜合分析建設場地的工程地質和水文地質條件、施工條件及周邊環境，重視地方經驗，因地制宜，合理選擇壓樁設備，強化施工質量及安全控制。
1.0.4靜壓樁施工除應符合本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1當場地淺層存在軟弱土層或難以穿越的土層時，應預處理或采取措施后方可采用靜力壓樁法。3.0.2擬采用靜力壓樁法施工的場地巖土工程勘察，應符合下列規定：1應查明淺層明浜、暗浜、淤泥等軟弱土范圍和深度，應探明淺層雜填土、沖填土、碎石土的成分及其范圍和深度，應查明地下障礙物范圍和深度；應評價表層土地基承載力；
2應提供原位測試參數；土性變異性大或持力層起伏較大時應加密原位測試間距或增加測試孔數；
3飽和黏性土宜測試其靈敏度；
4當采用基巖作為樁基持力層時，應查明基巖的巖性、巖面變化、風化程度，確定其堅硬、完整程度等；應評價巖面坡度對樁基穩定性的影響程度；
5應對孤石、堅硬夾層、巖溶、土洞、風化軟質巖、破碎帶等不良地質條件的分布和成因作出評價。
3.0.3擬采用靜力壓樁法施工時，應對場地和周邊環境進行調查，調查應包括下列內容：
1場地內地下管線、高空管線走向；
2邊樁與周邊建（構）筑物、管線、基坑支護結構的最近距離；
3施工場地影響范圍內的建（構）筑物基礎和結構形式、地下管線材質、埋深等。
3.0.4壓樁設備選型應根據場地環境條件、地質條件、工程特性、壓樁阻力、施工條件等因素，并結合工程經驗綜合確定。壓樁設備的接地壓強應滿足地基承載力要求，對易陷機的軟弱地基應采取加固措施。
3.0.5壓樁機械、壓力表等應具備合格證書；壓樁機械進場安裝后，經檢測合格方可使用，壓力表應定期校準。樁產品、接樁用材料應具備合格產品證明文件，并應符合設計要求；對成品樁應進行質量檢驗。
3.0.6施工平面控制點和高程控制點應設在不受施工影響處，經復核后應妥善保護。
3.0.7正式施工前，應進行試壓樁施工，試壓樁數量不少于3根。
3.0.8壓樁施工時應做好施工記錄，監測周邊環境和工程樁位移；應根據監測數據及時調整施工順序和壓樁速率。
3.0.9壓樁終止應符合終壓控制標準，出現異常時，應停止施工，及時查閱勘察報告分析原因。對地層情況有疑問時，應補充施工勘察。
3.0.10靜壓樁工程應對施工前、施工中、施工后的全過程進行質量檢查；全部樁施工完成后，應進行承載力和樁身質量檢驗，并對樁位進行核對驗收。
3.0.11靜壓樁施工時，對勞動保護、防火、文物及環境保護等應按有關規定執行。
4 設備選型及要求
5 施工
6 周邊環境保護與施工監測
7 施工質量檢查
8 安全管理
8.0.1施工安全應符合現行行業標準《建筑施工安全檢查標準》JGJ59、《建筑機械使用安全技術規程》JGJ33和《施工現場臨時用電安全技術規程》JGJ46的有關規定。8.0.2機械設備操作人員應持證上崗，操作時應遵守操作規程。
8.0.3壓樁作業前，安全準備工作應符合下列規定：
1場地應整平壓實，地基承載力應符合壓樁機的作業要求；
2作業區與架空輸電管線、地下管線和地下設施的安全距離應符合有關要求；
3應對作業人員進行技術安全交底。
8.0.4壓樁機行走時，應符合下列規定：
1長、短船與水平方向坡度不應超出使用說明書的允許值；
2壓樁機爬坡或在松軟場地與堅硬場地之間過渡時，嚴禁橫向行走；
3行走過程中出現陷機時，應立即停止行走。
8.0.5壓樁作業時，應符合下列規定：
1壓樁和吊樁作業人員應統一指揮，相互配合；
2每根樁壓樁前，應檢查、確認樁機各部件連接牢靠，作業范圍內無人和障礙物；
3壓樁機在吊樁后不應全程回轉或行走；吊樁時，應在樁上拴好拉繩，避免樁與機架碰撞；壓樁前確認吊鉤已脫離樁體；
4壓樁時，起重機的起重臂及樁機配重下方嚴禁站人；作業人員應按壓樁機技術性能表作業，不得超載運行；手足不得伸入壓樁臺與機身間隙；
5應經常檢查壓樁機的運轉情況，當發生異響、漏油、停電等異常時，應立即停機檢查，排除故障后，方可重新開機；
6壓樁機發生浮機時，應停止作業，采取措施后，方可繼續作業；
7焊接作業時應有安全防護措施；
8起拔送樁器不得超過壓樁機起重能力。
8.0.6壓樁機上的吊機只能喂樁，不得卸放工程樁。
8.0.7施工場地的溝、坑應設置安全護欄，施工完畢的樁孔應及時回填。
附錄A 靜壓壓樁機型號選擇參數表
A.0.1靜壓壓樁機應根據最大壓樁阻力、樁的截面尺寸、單樁豎向極限承載力、樁端持力層土層情況、穿越土層情況等條件選擇，可按表A.0.1進行。
附錄B 靜壓樁施工記錄表

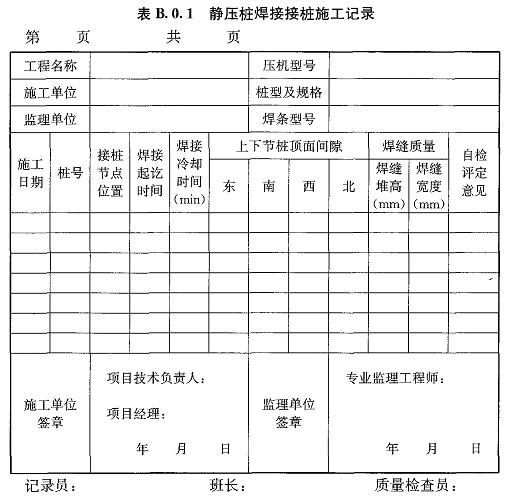

B.0.1靜壓樁焊接接樁施工記錄應符合表B.0.1的規定。
B.0.2靜壓樁施工記錄應符合表B.0.2的規定，其中樁位偏差為送樁前測量。
B.0.3試壓樁及工程樁總數的10%樁以及地層有變化區域的工程樁，必須詳細記錄每米的壓樁力，施工記錄應符合表B.0.3的規定。
