（免費下載）JGJ 166-2016 建筑施工碗扣式鋼管腳手架安全技術規范
1 總 則
1.0.1 為規范碗扣式鋼管腳手架的設計、施工、使用與管理，做到技術先進、安全適用、經濟合理，制定本規范。
1.0.2 本規范適用于房屋建筑與市政工程等施工中的碗扣式鋼管雙排腳手架和模板支撐架的設計、施工、使用與管理。
1.0.3 碗扣式鋼管腳手架施工前，必須編制專項施工方案。模板支撐架和高度超過24m的雙排腳手架應按本規范的規定對其結構構件和立桿地基承載力進行設計計算；當雙排腳手架高度在24m及以下時，可按本規范的構造要求搭設。
1.0.4 碗扣式鋼管腳手架的設計、施工、使用與管理除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 構配件
4 荷 載
5 結構設計
6 構造要求
7 施 工
8 檢查與驗收
8.0.1 根據施工進度，腳手架應在下列環節進行檢查與驗收：
1 施工準備階段，構配件進場時；
2 地基與基礎施工完后，架體搭設前；
3 首層水平桿搭設安裝后；
4 雙排腳手架每搭設一個樓層高度，投入使用前；
5 模板支撐架每搭設完4步或搭設至6m高度時；
6 雙排腳手架搭設至設計高度后；
7 模板支撐架搭設至設計高度后。
8.0.2 進入施工現場的主要構配件應有產品質量合格證、產品性能檢驗報告，并應按本規范附錄表D-1的規定對其表面觀感質量、規格尺寸等進行抽樣檢驗。
8.0.3 地基基礎檢查驗收項目、質量要求、抽檢數量、檢驗方法應符合本規范附錄表D-2的規定，并應重點檢查和驗收下列內容：
1 地基的處理、承載力應符合方案設計的要求；
2 基礎頂面應平整堅實，并應設置排水設施；
3 基礎不應有不均勻沉降，立桿底座和墊板與基礎間應無松動、懸空現象；
4 地基基礎施工記錄和試驗資料應完整。
8.0.4 架體檢查驗收項目、質量要求、抽檢數量、檢驗方法應符合本規范附錄表D-3的規定，并應重點檢查和驗收下列內容：
1 架體三維尺寸和門洞設置應符合方案設計的要求；
2 斜撐桿和剪刀撐應按方案設計規定的位置和間距設置；
3 縱向水平桿、橫向水平桿應連續設置，掃地桿距離地面高度應滿足本規范要求；
4 模板支撐架立桿伸出頂層水平桿長度不應超出本規范的上限要求；
5 雙排腳手架連墻件應按方案設計規定的位置和間距設置，并應與建筑結構和架體可靠連接；
6 模板支撐架應與既有建筑結構可靠連接；
7 上碗扣應將水平桿接頭鎖緊；
8 架體水平度和垂直度偏差應在本規范允許范圍內。
8.0.5 安全防護設施檢查驗收項目、質量要求、抽檢數量、檢驗方法應符合本規范附錄表D-4的規定，并應重點檢查和驗收下列內容：
1 作業層寬度、腳手板、擋腳板、防護欄桿、安全網、水平防護的設置應齊全、牢固；
2 梯道或坡道的設置應符合方案設計的要求，防護設施應齊全；
3 門洞頂部應封閉，兩側應設置防護設施，車行通道門洞應設置交通設施和標志。
8.0.6 檢查驗收應具備下列資料：
1 專項施工方案及變更文件；
2 周轉使用的腳手架構配件使用前的復驗合格記錄；
3 構配件進場、基礎施工、架體搭設、防護設施施工階段的施工記錄及質量檢查記錄。
8.0.7 腳手架搭設至設計高度后，在投入使用前，應在階段檢查驗收的基礎上形成完工驗收記錄，記錄表應符合本規范附錄E的規定。
9 安全管理
9.0.1 腳手架搭設和拆除人員必須經崗位作業能力培訓考核合格后，方可持證上崗。
9.0.2 搭設和拆除腳手架作業應有相應的安全設施，操作人員應正確佩戴安全帽、安全帶和防滑鞋。
9.0.3 腳手架作業層上的施工荷載不得超過設計允許荷載。
9.0.4 當遇六級及以上強風、濃霧、雨或雪天氣時，應停止腳手架的搭設與拆除作業。凡雨、霜、雪后，上架作業應有防滑措施，并應及時清除水、冰、霜、雪。
9.0.5 夜間不宜進行腳手架搭設與拆除作業。
9.0.6 在搭設和拆除腳手架作業時，應設置安全警戒線和警戒標志，并應設專人監護，嚴禁非作業人員進入作業范圍。
9.0.7 嚴禁將模板支撐架、纜風繩、混凝土輸送泵管、卸料平臺及大型設備的附著件等固定在雙排腳手架上。
9.0.8 腳手架驗收合格投入使用后，在使用過程中應定期檢查，檢查項目應符合下列規定：
1 基礎應無積水，基礎周邊應有序排水，底座和可調托撐應無松動，立桿應無懸空；
2 基礎應無明顯沉降，架體應無明顯變形；
3 立桿、水平桿、斜撐桿、剪刀撐和連墻件應無缺失、松動；
4 架體應無超載使用情況；
5 模板支撐架監測點應完好；
6 安全防護設施應齊全有效，無損壞缺失。
9.0.9 當腳手架遇有下列情況之一時，應進行全面檢查，確認安全后方可繼續使用：
1 遇有六級及以上強風或大雨后；
2 凍結的地基土解凍后；
3 停用超過一個月后；
4 架體遭受外力撞擊作用后；
5 架體部分拆除后；
6 遇有其他特殊情況后；
7 其他可能影響架體結構穩定性的特殊情況發生后。
9.0.10 當在雙排腳手架上同時有兩個及以上操作層作業時，在同一跨距內各操作層的施工均布荷載標準值總和不得超過5kN／m2。防護腳手架應有限載標識。
9.0.11 腳手架使用期間，嚴禁擅自拆除架體主節點處的縱向水平桿、橫向水平桿，縱向掃地桿、橫向掃地桿和連墻件。
9.0.12 當腳手架在使用過程中出現安全隱患時，應及時排除；當出現可能危及人身安全的重大隱患時，應停止架上作業，撤離作業人員，并應及時組織檢查處置。
9.0.13 模板支撐架在使用過程中，模板下嚴禁人員停留。
9.0.14 模板支撐架的使用應符合下列規定：
1 澆筑混凝土應在簽署混凝土澆筑令后進行；
2 混凝土澆筑順序應符合下列規定：
1)框架結構中連續澆筑立柱和梁板時，應按先澆筑立柱、后澆筑梁板的順序進行；
2)澆筑梁板或懸臂構件時，應按從沉降變形大的部位向沉降變形小的部位順序進行。
9.0.15 當有下列情況之一時，宜按現行行業標準《鋼管滿堂支架預壓技術規程》JGJ／T 194的規定對模板支撐架及地基進行預壓：
1 承受重載或設計有特殊要求時；
2 地基為不良地質條件時；
3 擬澆筑構件跨度大、對成型線形有要求時。
9.0.16 模板支撐架應編制監測方案，使用中應按監測方案對架體實施監測。
9.0.17 雙排腳手架在使用過程中，應對整個架體相對主體結構的變形、基礎沉降、架體垂直度進行觀測。
9.0.18 在影響腳手架地基安全的范圍內，嚴禁進行挖掘作業。
9.0.19 腳手架應與輸電線路保持安全距離，施工現場臨時用電線路架設及腳手架接地防雷措施等應符合現行行業標準《施工現場臨時用電安全技術規范》JGJ 46的規定。
9.0.20 在腳手架上進行焊接作業時，必須有防火措施，應派專人監護，并應符合現行國家標準《建設工程施工現場消防安全技術規范》GB 50720的規定。
附錄A 主要構配件種類和規格
附錄A 主要構配件種類和規格

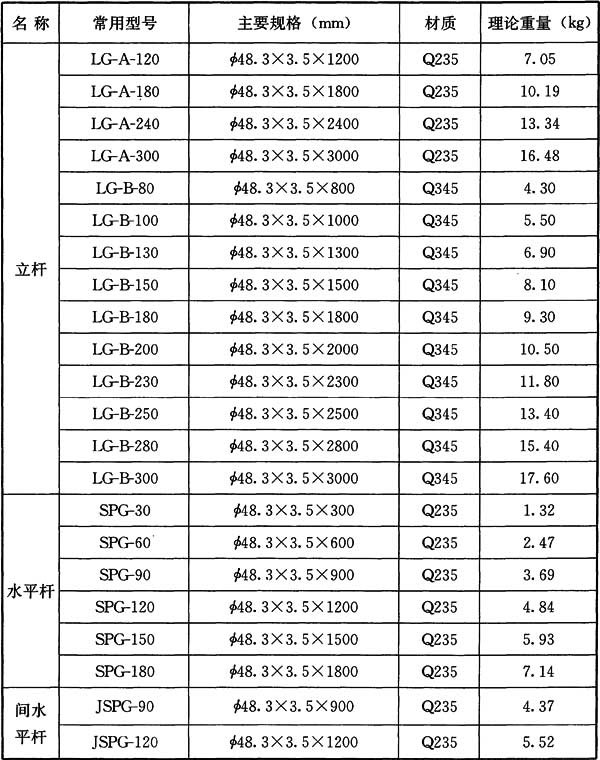

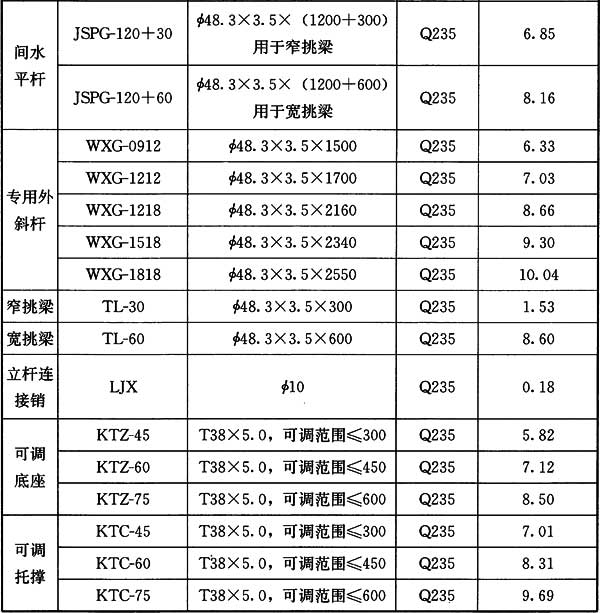

表A 主要構配件種類和規格
注：表中所列立桿型號標識為“-A”代表節點間距按0.6m模數(Q235材質立桿)設置；標識為“-B”代表節點間距按0.5m模數(Q345材質立桿)設置。
附錄B 風壓高度變化系數
B.0.1 對平坦或稍有起伏的地形，風壓高度變化系數應根據地面粗糙度類別按表B.0.1采用，地面粗糙度可分為A、B、C、D四類。

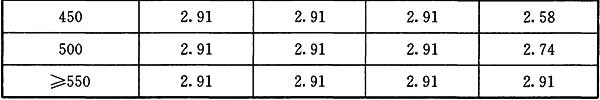

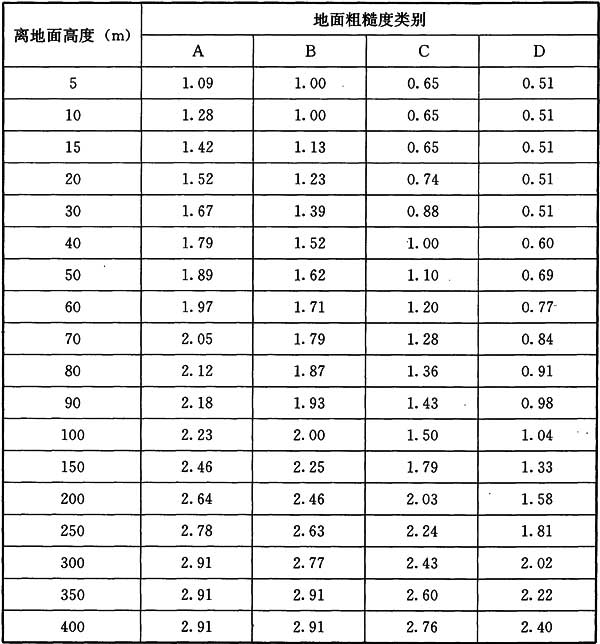

表B.0.1 風壓高度變化系數
注：1 A類指江河、湖岸地區；
2 B類指田野、鄉村、叢林、丘陵及房屋比較稀疏的鄉鎮和城市郊區；
3 C類指有密集建筑群的城市市區；
4 D類指有密集建筑群且房屋較高的城市市區；
5 兩高度之間的風壓高度變化系數按表中數據采用線性插值確定。
附錄C 鋼管軸心受壓穩定系數

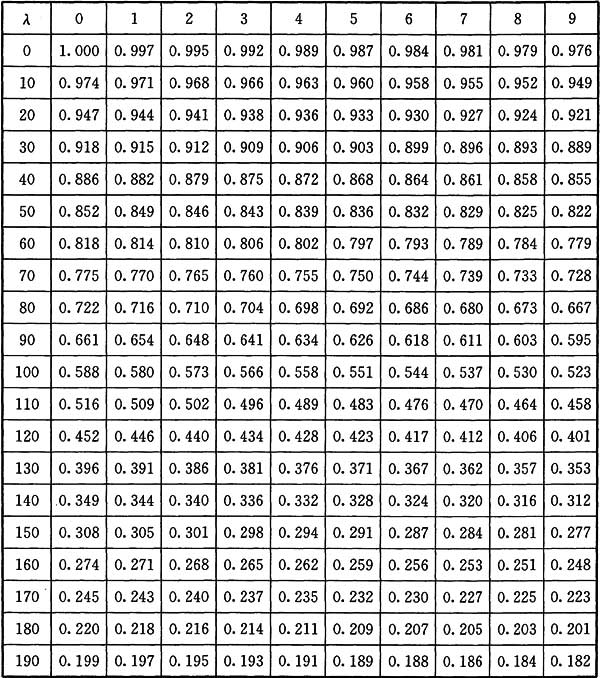

C.0.1 Q235鋼管軸心受壓構件的穩定系數φ應按表C.0.1采用。

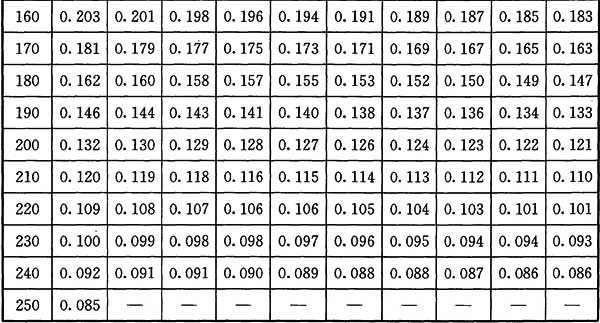

表C.0.1 Q235鋼管軸心受壓構件的穩定系數φ

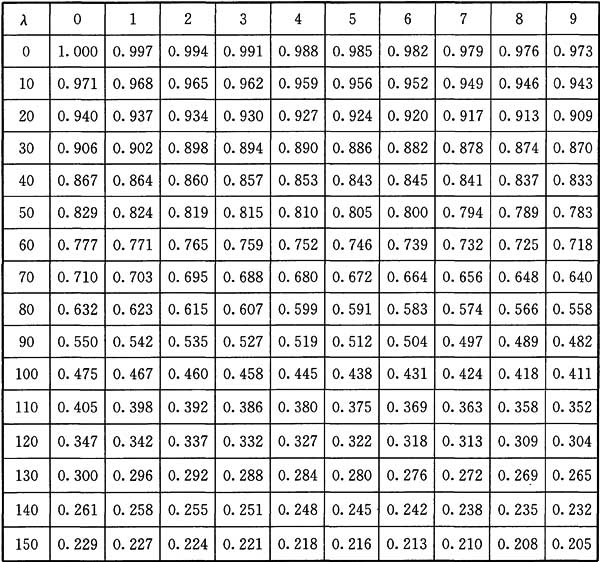

C.0.2 Q345鋼管軸心受壓構件的穩定系數φ應按表C.0.2采用。

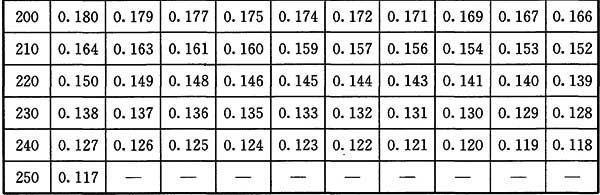

表C.0.2 Q345鋼管軸心受壓構件的穩定系數φ
附錄D 檢查驗收表
附錄D 檢查驗收表

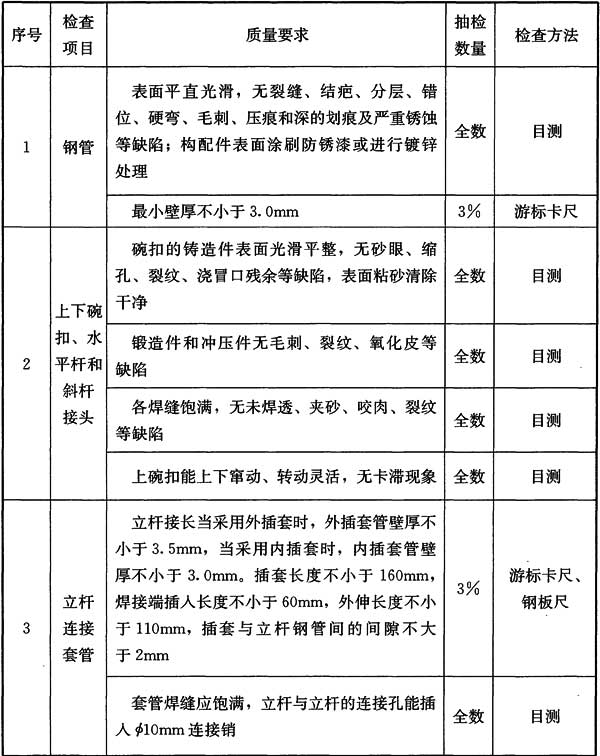

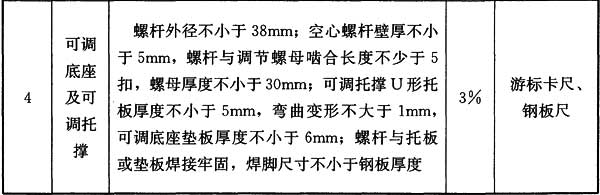

表D-1 主要構配件檢查驗收

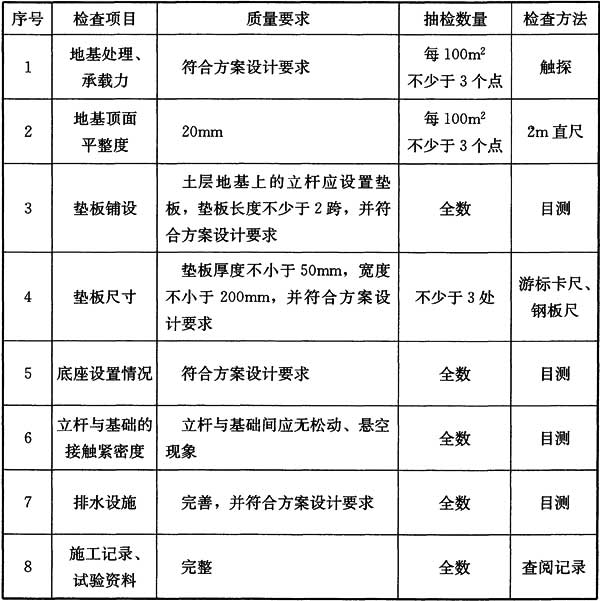

表D-2 地基基礎檢查驗收

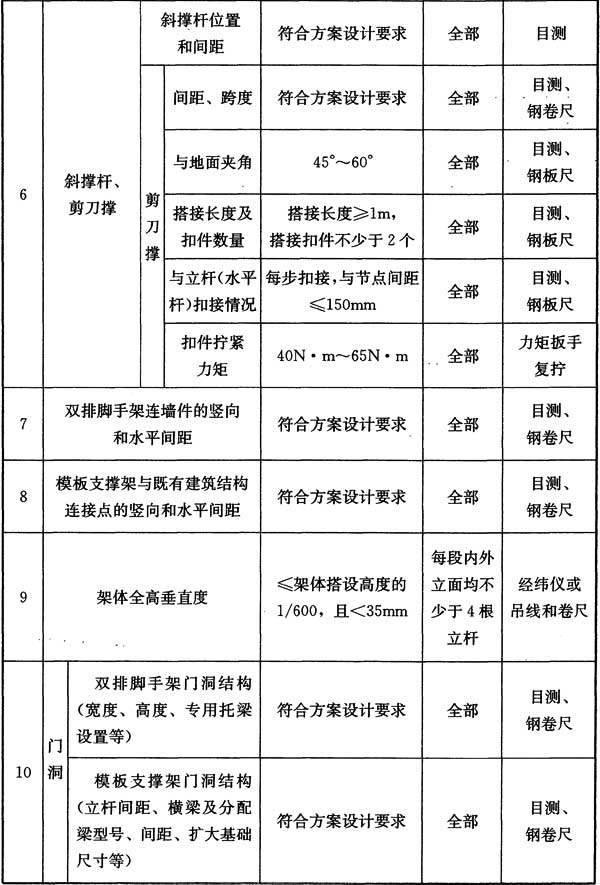

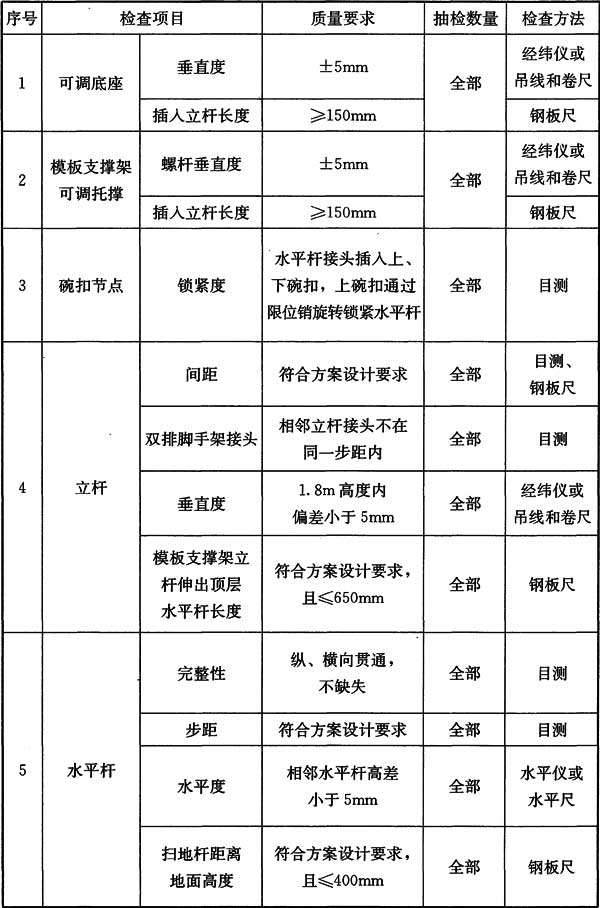

表D-3 腳手架架體檢查驗收

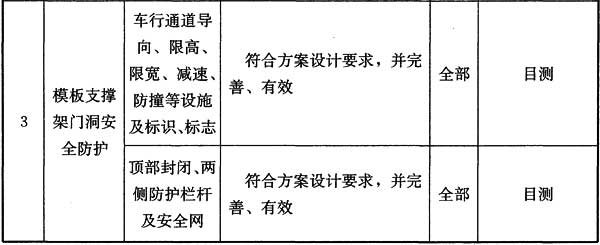

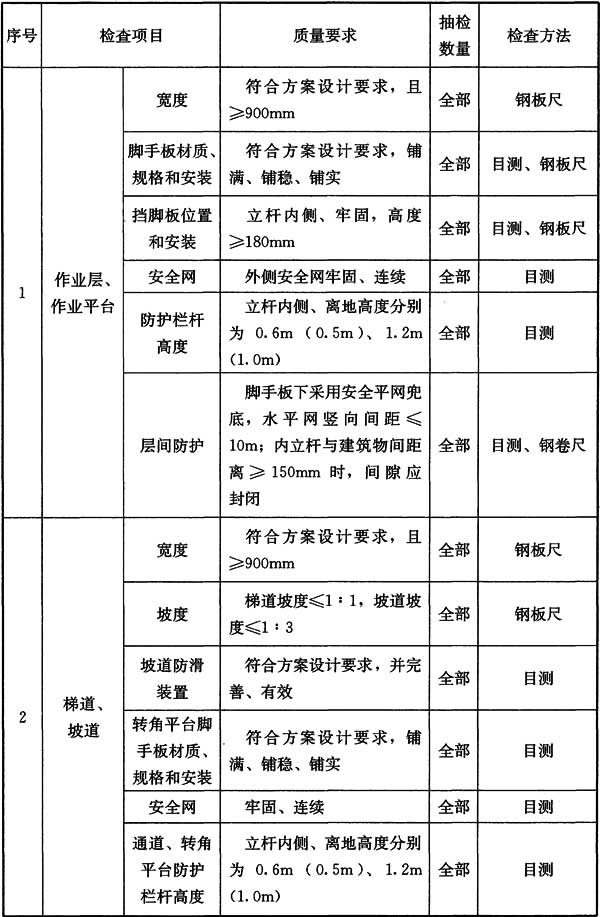

表D-4 安全防護設施檢查驗收
附錄E 施工驗收記錄
附錄E 施工驗收記錄

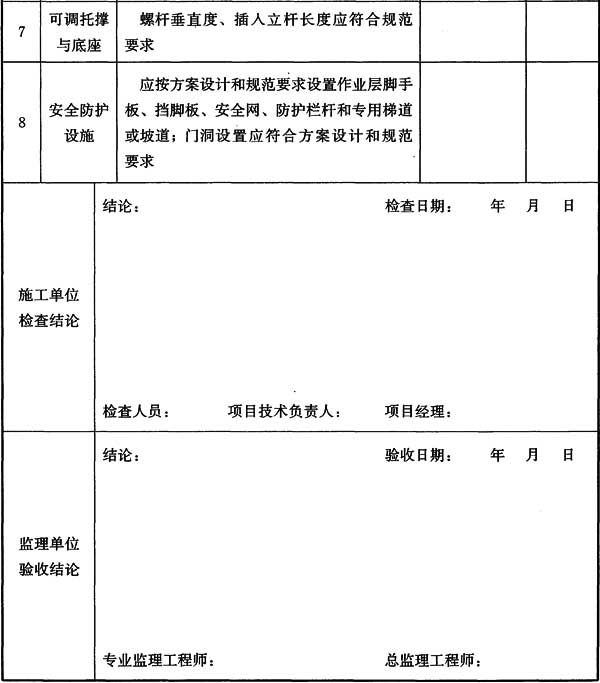

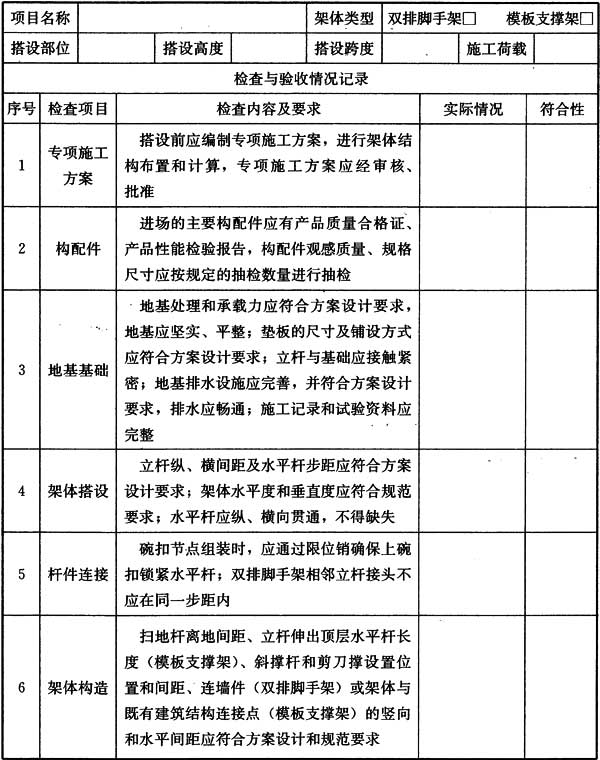

表E 腳手架施工驗收記錄
