（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
公告
中華人民共和國住房和城鄉建設部
公 告
第421號
關于發布行業標準《塔式起重機混凝土基礎工程技術規程》的公告
現批準《塔式起重機混凝土基礎工程技術規程》為行業標準，編號為JGJ/T 187-2009,自2010年7月1日起實施。
本規程由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2009年10月30日
前言
前 言
根據住房和城鄉建設部《關于印發（2008年工程建設標準規范制訂、修訂計劃（第一批）>的通知》（建標[2008]102號）的要求，規程編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，制定了本規程。
本規程的主要技術內容是：1.總則；2.術語和符號；3.基本規定；4.地基計算；5.板式和十字形基礎；6.樁基礎；7.組合式基礎；8.施工及質量驗收。
本規程由住房和城鄉建設部負責管理，由華豐建設股份有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送華豐建設股份有限公司(地址：浙江省寧波市科技園區江南路1017號，郵政編碼：315040)。
本規程主編單位： 華豐建設股份有限公司
中國建筑科學研究院
本規程參編單位： 浙江大學
浙江大學寧波理工學院
歌山建設集團有限公司
華錦建設股份有限公司
浙江省建設機械集團有限公司
中建六局第二建筑工程有限公司
本規程主要起草人： 華錦耀 羅文龍 王兼嶸 謝新宇
吳佳雄 方鵬飛 呂國玉 趙劍泉
吳恩寧 張 輝
本規程主要審查人： 錢力航 潘秋元 樊良本 張振拴
李耀良 劉啟安 顧仲文 劉興旺
朱良鋒
1 總則
1.0.5 塔機混凝土基礎工程的設計與施工，除應符合本規程規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.5 地基基礎設計時所采用的荷載效應最不利組合與相應的抗力限值應符合下列規定：
1 按地基承載力確定基礎底面積及埋深或按單樁承載力確定樁數時，傳至基礎或承臺底面上的荷載效應應按正常使用極限狀態下荷載效應的標準組合，相應的抗力應采用地基承載力特征值或單樁承載力特征值；
2 計算地基變形時，傳至基礎底面上的荷載效應應按正常使用極限狀態下荷載效應的準永久組合，相應的限值應為地基變形允許值；
3 計算基坑邊坡或斜坡穩定性，荷載效應應按承載能力極限狀態下荷載效應的基本組合計算，其分項系數均應取1.0；
4 在確定基礎或樁承臺高度、計算基礎內力、確定配筋和驗算材料強度時，傳給基礎的荷載效應組合和相應的基底反力，應按承載能力極限狀態下荷載效應的基本組合計算，并應采用相應的分項系數；
5 基礎設計的結構重要性系數應取1.0。
3.0.8 塔機地基基礎設計，可以所在工程的《巖土工程勘察報告》作為地質條件的依據，必要時應在設定的塔機基礎位置補充勘探點。
4 地基計算
5 板式和十字形基礎
6 樁基礎
7 組合式基礎
8 施工及質量驗收
附錄A 塔機風荷載計算
附錄B 格構式鋼柱綴件的構造要求

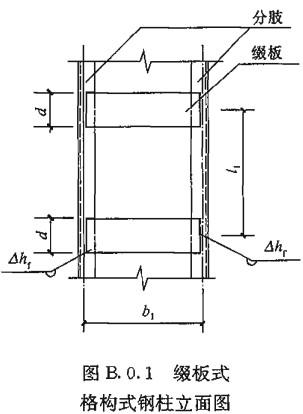

B.0.1 綴板型格構式鋼柱（圖B.0.1）中，同一截面處綴板的線剛度之和不應小于格構式鋼柱分肢線剛度的6倍。綴板尺寸應取為：
綴板高度：
；
綴板厚度：
且t≥6mm；
綴板間距：
≤2
，且應符合本規程公式（7.3.2-3）中分肢長細比的規定。
式中：
——分肢型鋼形心軸之間的距離。

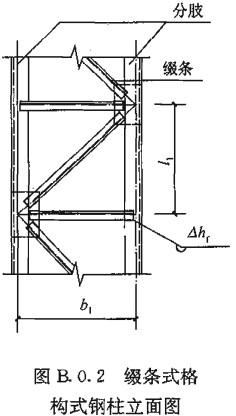

B.0.2 綴條型格構式鋼柱（圖B.0.2）中，斜綴條與構件軸線間的夾角應在40°～60°范圍內。綴條截面常用單個角鋼，不宜小于L56×5，長細比不宜大于80。橫綴條間距(
)應符合本規程公式(7.3.2-4)中分肢長細比的規定。
B.0.3 綴件與格構式鋼柱分肢應電焊連接，綴件與分肢搭接的長度不宜小于分肢截面寬度的一半，否則應采用節點板連接。對綴板宜采用繞角焊（圖B.0.1），對綴條宜采用三面圍焊(圖B.0.2)。角焊縫的焊腳尺寸
不宜小于5mm，且不宜大于綴件的厚度。
