（免費下載）CJJ/T 230-2015 排水工程混凝土模塊砌體結構技術規程
1 總 則
1.0.1 為在城鎮排水工程混凝土模塊砌體結構的設計、施工及驗收中，做到經濟合理、安全適用、節能環保，確保工程質量，制定本規程。
1.0.2 本規程適用于內壓不大于0.06MPa的矩形排水管渠和檢查井、內水深度不大于4m的排水構筑物等排水工程混凝土模塊砌體結構的設計、施工及驗收。
1.0.3 排水工程混凝土模塊砌體結構設計、施工及驗收，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
4 排水管道和構筑物
5 模塊砌體結構設計
6 施 工
7 質量驗收
附錄A 混凝土模塊規格表

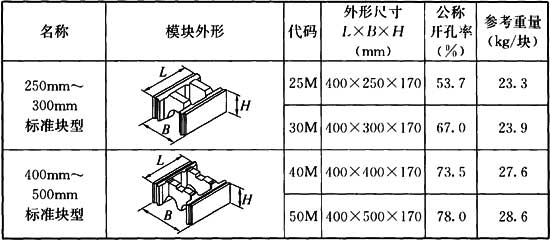

A.0.1 標準模塊規格尺寸應符合表A.0.1的規定。
表A.0.1 標準模塊規格尺寸

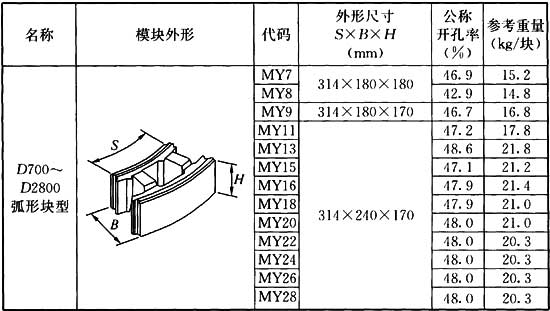

A.0.2 D700～D2800弧型模塊規格尺寸應符合表A.0.2的規定。
表A.0.2 D700～D2800弧型模塊規格尺寸
注：“MY 16”，其中“MY”表示弧形模塊，“16”表示模塊的內弧直徑為1600mm。

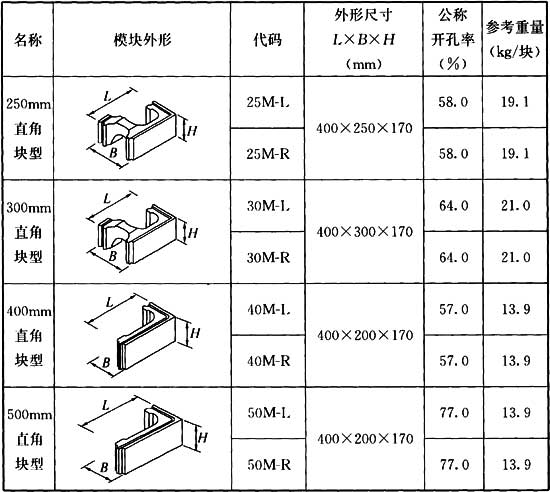

A.0.3 軸頭模塊規格尺寸應符合表A.0.3的規定。
表A.0.3 軸頭模塊規格尺寸
注：圖例所示角塊外形均為左直角塊，右直角塊與之呈軸對稱關系。

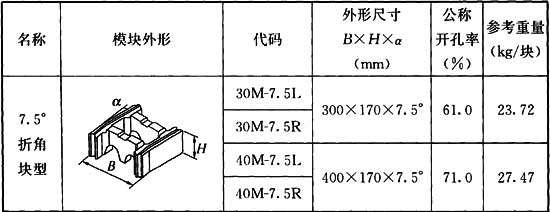

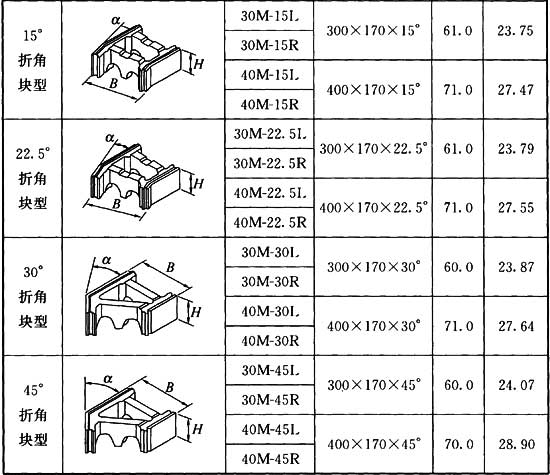

A.0.4 角度模塊規格尺寸應符合表A.0.4的規定。
表A.0.4 角度模塊規格尺寸
注：圖例所示角塊外形均為左角塊，右角塊與之呈軸對稱關系。
附錄B 混凝土模塊抗壓強度試驗方法
附錄C 無筋模塊砌體偏心受壓構件的軸向力影響系數Φ

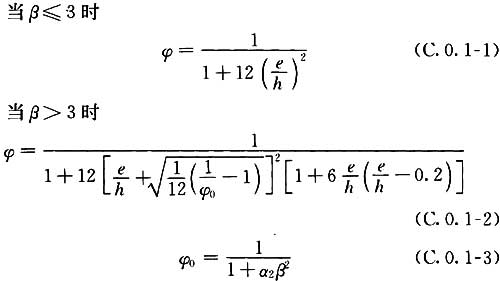

C.0.1 無筋模塊砌體偏心受壓構件的軸向力影響系數φ可按表C.0.1的規定采用或按下列公式計算：
式中：φ0——軸心受壓構件穩定系數；
α2——與砌筑砂漿強度等級有關的系數，當砌筑砂漿的強度等級≥M7.5時，α等于0.0015；當砌筑砂漿的強度等級等于0時，α等于0.009；
β——構件的高厚比。

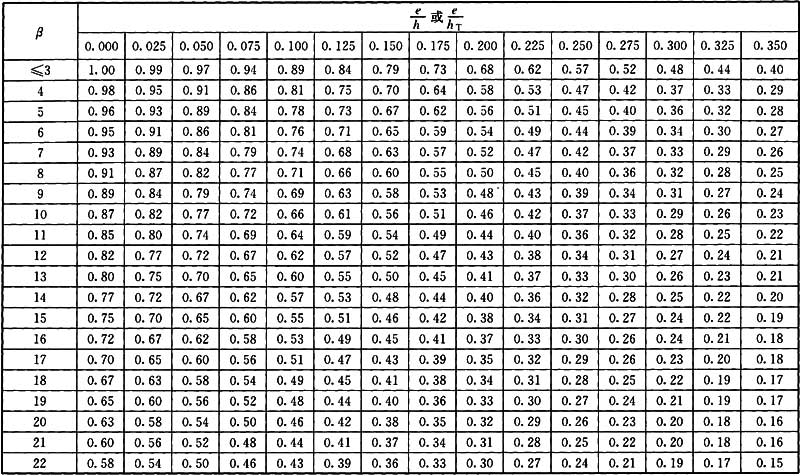

表C.0.1 軸向力影響系數φ(砌筑砂漿的強度等級≥M7.5)
C.0.2 當計算T(L)形截面受壓構件的軸向力影響系數φ時，應以構件斷面折算厚度hT代替本規程式(C.0.1-1)或式(C.0.1-2)中的h，hT應按下式計算：
式中：i——截面回轉半徑。
