（免費下載）JGJ/T 372-2016 噴射混凝土應用技術規程
1 總 則
1.0.1 為規范噴射混凝土在工程中的應用，做到安全適用、經濟合理、技術先進，保證質量，制定本規程。
1.0.2 本規程適用于噴射混凝土的材料選擇、設計、配合比計算、施工及驗收。
1.0.3 噴射混凝土的應用除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
fc——混凝土軸心抗壓強度設計值；
fb——膠凝材料28d膠砂抗壓強度；
fck——混凝土軸心抗壓強度標準值；
fcu,0——混凝土配制強度值；
fcu,k——混凝土立方體抗壓強度標準值；
ft——混凝土軸心抗拉強度設計值；
ftk——混凝土軸心抗拉強度標準值；
k1——混凝土密實度系數；
k2——速凝劑強度影響系數；
αa、αb——混凝土水膠比計算公式中的回歸系數；
σ——混凝土強度標準差。
3 材 料
4 設計要求
5 噴射混凝土性能
6 噴射混凝土配合比
7 施 工
8 安全環保措施
9 質量檢驗與驗收
附錄A 摻無堿速凝劑的水泥凈漿凝結時間試驗
A.0.1 試驗應使用下列儀器：
1 水泥凈漿標準稠度與凝結時間測定儀；
2 量程2000g，分度值2g的天平；
3 量程100g，分度值0.1g的天平；
4 直徑400mm、高100mm的拌和鍋，直徑100mm的拌和鏟；
5 秒表；
6 200mL量筒；
7 醫用注射器。
A.0.2 試驗應按下列步驟進行：
1 凝結時間試驗方法應符合現行國家標準《水泥標準稠度用水量、凝結時間、安定性檢驗方法》GB／T 1346的規定。
2 進行試驗時，試驗室溫度應保持在20℃±2℃，相對濕度不應低于50％，所用材料的溫度應與試驗室溫度保持一致。
3 在拌和鍋內，將400g水泥與計算加水量(140mL水減去無堿速凝劑中的水量)快速攪拌均勻后，用注射器迅速注入推薦摻量的無堿速凝劑，同時啟動秒表開始計時，迅速攪拌10s～15s后，立即裝入試模，人工振搗數次，削去多余的水泥凈漿，并用潔凈的小刀修平表面。從加速凝劑時算起，操作時間不應超過50s。
4 將裝滿水泥凈漿的試模放在水泥凈漿標準稠度與凝結時間測定儀下，使針尖與水泥凈漿表面接觸。迅速放松測定儀桿上的固定螺絲，針即自由插入水泥凈漿中，觀察指針讀數，每隔10s測定一次，直到終凝為止。
5 從加入速凝劑時起至試針沉入凈漿中距底板4mm±1mm時達到初凝，記錄此時的時間即為初凝時間；初凝結束后，將試針更換為終凝針，同時將試模翻轉進行測試，當試針沉入漿體中小于0.5mm、在試件表面不會留下環印時，凈漿達到終凝，記錄此時的時間即為終凝時間。
6 同一速凝劑應進行兩次試驗。試驗結果應以兩次結果的算術平均值表示。如兩次試驗結果的差值大于30s時，本次試驗無效，應重新進行試驗。
附錄B 噴射混凝土試件的制作方法
B.0.1 試件制作應使用下列儀器：
1 攪拌機；
2 噴射設備；
3 模具；
4 機械秤或電子秤；
5 鏟子、抹刀、橡膠手套等其他輔助工具。
B.0.2 噴射混凝土性能試驗的試件，除用于抗?jié)B試驗的混凝土試件可直接噴模成型外，其余試驗的混凝土試件應從施工現場噴射的噴射混凝土大板上切割或鉆芯法制取。模具的最小尺寸不應小于450mm×450mm×120mm，模具長側邊為敞開狀。鋼模具的厚度不宜小于4mm，膠合板模具的厚度不宜小于18mm。
B.0.3 噴射混凝土試件的制作應符合下列步驟：
1 將模具以與水平約80°夾角置于墻角或固定于墻面，模具長側邊敞開一側朝下。
2 噴嘴與模具面的距離宜按本規程表7.5.2-1進行選擇。先在模具外的邊墻上噴射，待噴射穩定后，將噴頭移至模具位置，由下至上逐層將模具噴滿混凝土。模具上方或周邊有模具需要進行噴射時，應進行遮蓋，防止回彈物濺落在噴射混凝土大板上。
3 噴射后，噴射混凝土試件18h內不得移動，并應進行灑水養護或覆蓋養護。采用貫入法進行早期強度測試時，應在噴射混凝土終凝前用抹刀刮平混凝土表面；進行1d早期強度測試時，試件宜在齡期前2h加工。
4 養護1d后脫模。將混凝土大板移至試驗室，標準養護7d后，根據需要的試件尺寸進行切割或鉆芯。噴射混凝土大板周邊120mm范圍內的混凝土不得制作試件。
B.0.4 應將加工后的試件在標準條件下養護至所需齡期進行混凝土力學性能、長期性能和耐久性能試驗。
附錄C 噴射混凝土抗壓強度試驗
C.0.1 試驗應使用下列儀器：
1 壓力試驗機，測量精度為±1％；
2 切割機；
3 鉆芯機；
4 磨平機。
C.0.2 試件應在噴射混凝土大板上切割或鉆芯取得，試件的制作方法應按本規程附錄B執行。
C.0.3 噴射混凝土1d早期強度試驗，試件宜在到達齡期前2h加工。28d抗壓強度應在標準條件下養護7d后進行試件加工。
C.0.4 噴射混凝土抗壓強度的同組試件應在同一大板上切割或鉆芯制取。切割法制備的試件應為邊長100mm的立方體；鉆芯法制備的試件應為直徑和高度均為100mm的圓柱體，試件端面應在磨平機上磨平。有缺陷的試件應舍棄。
C.0.5 抗壓強度試驗應符合下列規定：
1 立方體試件尺寸的允許差值：邊長不應大于±1mm，直角不應大于2°；圓柱體試件尺寸的允許差值：端面不平整度為每100mm長度不應大于0.05mm，垂直度不應大于2°；
2 試件在標準條件下養護至28d，試驗方法應按現行國家標準《普通混凝土力學性能試驗方法標準》GB／T 50081中抗壓強度試驗執行，測得值即為噴射混凝土試件的抗壓強度；
3 加載方向應與大板噴射成型方向垂直。
附錄D 噴射混凝土粘結強度試驗
D.0.1 試驗應使用下列儀器：
1 鉆芯機；
2 拉力試驗機，測量精度為±1％；
3 混凝土拉拔儀；
4 千斤頂；
5 混凝土拉拔儀配套支撐裝置、基座、托架等；
6 芯樣直接軸拉試驗配套支架、接頭等。
D.0.2 噴射混凝土與巖石或硬化混凝土的粘結強度試驗(圖D.0.2)應采用現場鉆芯拉拔試驗或?qū)︺@取的芯樣進行直接軸拉試驗。

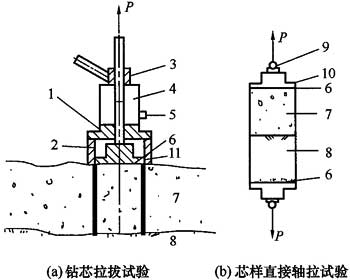

圖D.0.2 噴射混凝土粘結強度試驗示意圖
1-基座；2-支撐裝置；3-螺母；4-千斤頂；5-泵；6-膠粘劑；7-噴射混凝土；8-基層；9-接頭；10-支架；11-夾具
D.0.3 噴射混凝土現場鉆芯拉拔試驗應符合下列規定：
1 鉆芯拉拔法應在現場結構上直接鉆芯拉拔，每個測區應鉆芯3處，鉆芯到結構邊緣距離不應小于150mm；
2 鉆芯試件的直徑可取50mm～60mm，鉆芯深入基層的深度不應小于20mm。
D.0.4 噴射混凝土芯樣直接軸拉試驗應符合下列規定：
1 芯樣直接軸拉試驗試件應提前3d進行鉆芯，并同條件養護至規定齡期；
2 鉆芯試件的直徑可取50mm～60mm，試件的高度不應小于2倍的直徑，任一試件表面至粘結面的距離不應小于0.5倍的直徑。
D.0.5 進行鉆芯拉拔試驗和芯樣直接軸拉試驗的加荷速率應為1.3MPa／min～3.0MPa／min，加荷時應確保試件軸向受拉。
D.0.6 試驗中試件破壞面在噴射混凝土與受?chē)娒娴慕Y(jié)合處時，試驗結果有效；破壞面在混凝土內部或?yàn)槔鞀A具與膠粘劑之間的界面時，試驗結果無效。
D.0.7 噴射混凝土粘結強度應符合下列規定：
1 噴射混凝土粘結強度應按下式計算：
式中：fs——噴射混凝土粘結強度(MPa)；
Fmax——試驗最大荷載(N)；
A——粘結面的面積(mm2)。
2 噴射混凝土粘結強度值應為三個試件測值的算術平均值，其中三個試件的最小值不得低于本規程表5.2.3要求值的75％。三個計算值中的最大值或最小值與中間測量值之差大于中間值的15％時，取中間值作為該組試件的試驗值；二者與中間值之差均大于中間值的15％時，該組試件的試驗結果無效。
D.0.8 噴射混凝土粘結強度試驗報告應包含試件編號、試件尺寸、養護條件、試驗齡期、加荷速率、最大荷載、計算的粘結強度以及對試件破壞形式的描述。
附錄E 噴射混凝土抗彎強度和殘余抗彎強度等級試驗
E.0.1 試驗應使用下列儀器：
1 液壓伺服萬能試驗機，測量精度不應低于1.0％，并應采用等速位移控制；
2 撓度測量位移傳感器，包括電阻位移計或LVDT位移計及配套的電測信號放大儀器，測量精度不應低于0.01mm；
3 荷載測量傳感器，量程應與試驗要求的量程相匹配，測量精度不應低于0.1kN；
4 數據采集系統，數據采集應可連續自動完成，可通過模數轉換器與計算機連接，采集頻率可根據具體的試驗要求確定；
5 其他：鋼直尺、游標卡尺等。
E.0.2 試件應為從噴射混凝土大板上切割75mm×125mm×600mm的小梁，每組試驗應至少制備3個試件。切割后的試件應立即置于水中養護不少于3d。
E.0.3 試驗應在噴射混凝土試件標準養護至28d進行，試件表面應保持濕潤，加載方向應垂直于噴射混凝土小梁試件上表面，試驗的跨度為450mm(圖E.0.3)。

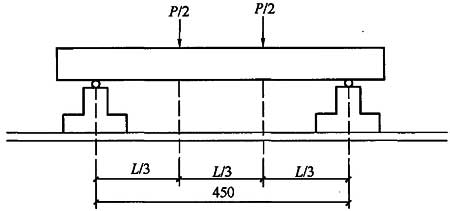

圖E.0.3 噴射混凝土小梁加載受力方式
E.0.4 試驗加載過程中，應對梁的跨中撓度進行測定。梁的撓度達0.5mm前，梁跨中變形速度應控制為(0.25±0.05)mm／min。梁的撓度達0.5mm后，梁跨中變形速度可增至1.0mm／min。應連續記錄梁跨中的荷載-撓度曲線(圖E.0.4)。試件在受拉面跨度三分點以外斷裂時，該試件試驗結果無效。

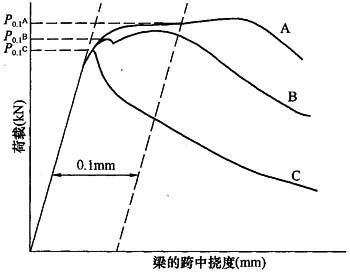

圖E.0.4 荷載-撓度曲線
1-曲線A中出現突然上升段，曲線無效；2-曲線B為有效曲線；3-曲線C中出現突然下降段，曲線無效
E.0.5 試驗裝置的支座與加荷點處均應設置半徑為10mm～20mm的圓棒，跨中撓度達4.0mm時，試驗即可結束。
E.0.6 噴射混凝土試件的抗彎強度應按下列方法確定：
1 將荷載-撓度曲線的線性部分平行移動0.1mm撓度值，平移0.1mm撓度值范圍內的荷載-撓度曲線上最初峰值點的縱坐標為試件峰值荷載(P0.1)。
2 根據峰值荷載按下式計算噴射混凝土抗彎強度：
式中：fc——噴射混凝土抗彎強度值(MPa)，精確至0.1MPa；
P0.1——試件峰值荷載(kN)；
L——梁試件支座間的跨距(450mm)；
b——梁寬(125mm)；
d——梁高(75mm)。
3 噴射混凝土的抗彎強度應為三個試件計算值的算術平均值。三個計算值中的最大值或最小值與中間測量值之差大于中間值的15％時，取中間值作為該組試件的試驗值；二者與中間值之差均大于中間值的15％時，該組試件的試驗結果無效。
E.0.7 噴射混凝土試件的殘余抗彎強度等級應按下列方法確定：
1 按噴射混凝土圍巖等級和工程要求，對噴射混凝土有不同的變形限制要求，變形限制要求可用噴射混凝土變形等級表示；
2 根據本規程表5.2.4-2確定不同變形等級下進行試驗對應的撓度值，按本規程第E.0.4～E.0.7條的步驟操作，加載至規定的撓度值，并測定該撓度值下的殘余抗彎強度；
3 噴射混凝土的殘余抗彎強度等級為：至少2個試件的殘余抗彎強度不小于該等級要求的殘余抗彎強度，且第3個試件不小于低一等級要求的殘余抗彎強度。
附錄F 噴射混凝土能量吸收等級試驗
F.0.1 試驗應使用下列儀器：
1 伺服萬能試驗機，也可采用承力架液壓千斤頂系統加壓，測量精度不應低于1.0％，并采用等速位移控制；
2 位移傳感器，量程不應小于30mm，精度不應低于0.01mm；
3 荷載傳感器，量程不應小于破壞荷載120％，測量精度不應低于1.0％；
4 數據采集系統，應能進行實時采集荷載與撓度的數據，采集頻率不應低于1kHz；
5 鋼制加載墊塊，邊長100mm的正方形；
6 試件支座，內邊邊長500mm的正方形鋼框，鋼框的對角誤差不應大于0.5mm，其剛度應確保加載過程中不產生形變；
7 鋼直尺、游標卡尺、水平儀等其他輔助量具和儀表。
F.0.2 試驗應按下列步驟進行：
1 試件的尺寸為600mm×600mm×100mm(圖F.0.2)，試件的尺寸誤差不應大于±2mm，試件的不平度不宜大于0.5mm／600mm，當不滿足要求時宜用水泥砂漿修正使之滿足要求；切割后的試件應立即置于水中養護不少于3d；
2 試驗應在試件標準養護至28d進行，試驗過程中應保持表面濕潤；
3 將鋼框平放在試驗臺上，并調整其水平度，然后將試件置于支座上，使其水平形成簡支，試件的噴射面應朝下；
4 加載墊塊對試件中心進行加載，加載方向應與試件噴射方向相反；
5 啟動試驗機，采用等速位移控制，控制速率為1.5mm／

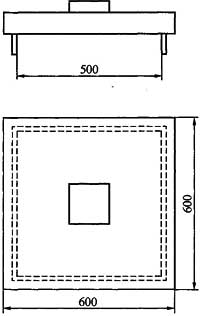

圖F.0.2 四邊簡支板的加載方式
min，試驗進行至試件中心點處撓度為25mm時止。
F.0.3 試驗結果處理應符合下列規定：
1 根據試驗，可得到“荷載-撓度”曲線(圖F.0.3-1)，試

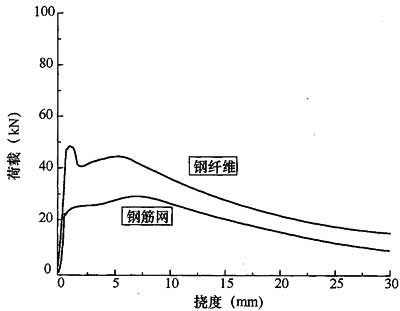

圖F.0.3-1 “荷載-撓度”曲線
件吸收的能量為“荷載-撓度”曲線中撓度從0mm至25mm所覆蓋的面積；
2 根據“荷載-撓度”曲線用數值積分法獲得試件的“能量-撓度”曲線(圖F.0.3-2)；
3 “能量-撓度”曲線中，試件中心點撓度為25mm時，對應的值為試件能量吸收值，單位符號為J。

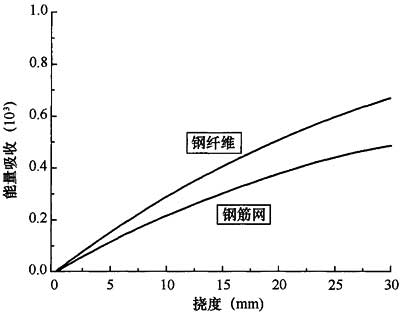

圖F.0.3-2 “能量-撓度”曲線
F.0.4 噴射混凝土能量吸收等級試驗報告應包含試驗儀器的型號、試件編號、試件尺寸、養護條件、試驗齡期、“能量-撓度”曲線、第一次開裂荷載、最大荷載、試件中心點撓度為25mm時的能量吸收值。
附錄G 噴射混凝土回彈率試驗
G.0.1 噴射混凝土回彈率試驗應使用下列儀器：
1 攪拌機，容積大于1m3；
2 噴射設備；
3 塑料膜，面積為40m2～50m2；
4 機械秤或電子秤，量程500kg～3000kg，分度值200g～1000g。
G.0.2 試驗應按下列步驟進行：
1 用塑料膜在待噴面下方地面覆蓋40m2～50m2的區域。
2 拌制不少于1m3混凝土拌合物，送入噴射設備，待噴射出料穩定后開始進行測試。噴嘴應與受?chē)娒姹３?0°夾角，噴嘴與噴射面的距離宜按本規程表7.5.2-1進行選擇。噴射總厚度為80mm～120mm，分兩層噴射，每層厚度為40mm～60mm。噴射過程需保證連續不中斷，料斗里混凝土在測試開始和結束時需保持均勻一致。
3 噴射結束后，從塑料膜上收集回彈料，并進行稱重。
4 回彈料與總噴出拌合物的質量百分比即為噴射回彈率?？倗姵霭韬衔飸?yīng)扣除噴射穩定前噴射量。
