（免費下載）GB 50141-2008 給水排水構筑物工程施工及驗收規范
1 總 則
1.0.1 為加強給水、排水(以下簡稱給排水)構筑物工程施工管理，規范施工技術，統一施工質量檢驗、驗收標準，確保工程質量，制定本規范。
1.0.2 本規范適用于新建、擴建和改建城鎮公用設施和工業企業中常規的給排水構筑物工程的施工與驗收。不適用于工業企業中具有特殊要求的給排水構筑物工程施工與驗收。
1.0.3 給排水構筑物工程所用的原材料、半成品、成品等產品的品種、規格、性能必須符合國家有關標準的規定和設計要求；接觸飲用水的產品必須符合有關衛生要求。嚴禁使用國家明令淘汰、禁用的產品。
1.0.4 給排水構筑物工程施工與驗收，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 圍堰 cofferdam
在施工期間圍護基坑，擋住河(江、海、湖)水，避免主體構筑物直接在水體中施工的導流擋水設施。
2.0.2 施工降排水 construction drainage
在進行土方開挖或構筑物施工時，為保持基坑或溝槽內在無水影響的環境條件下施工，而進行的降排水工作。常用方法有明排水和井點降排水兩種。
2.0.3 明排水 drainage by open channel
將流入基坑或溝槽內的地表或地下水匯集到集水井，然后用水泵抽走的排水方式。
2.0.4 井點降排水 drainage by well points
又稱井點降水。在基坑內或溝槽周邊設置濾水管(井)，在基坑(溝槽)開挖前和開挖過程中，用抽吸設備不斷從濾水管(井)中抽水，使地下水位降低至坑(槽)底以下，滿足干地施工條件的、人工降低地下水位的排水方式。井點類型包括輕型井點、噴射井點、電滲井點、管井井點和深水泵井點等。
2.0.5 施工縫 construction joint
混凝土澆筑施工時，由于技術或施工組織上的原因，不能一次連續澆筑時，而在預先選定的停歇位置留置的搭接面或后澆帶。
2.0.6 后澆帶 post-placed strip
在澆筑大體積混凝土構筑物時設置的后澆筑的施工縫。
2.0.7 變形縫 deformation joint
為適應溫度變化作用、地基沉陷作用和地震破壞作用引起水平和豎向變位而設置的構造縫。包括伸縮縫、沉降縫和防震縫。
2.0.8 止水帶 water stopping band；water sealing band
在構筑物或管渠相鄰部分或分段接縫間，用以防止接縫面產生滲漏的帶狀設施，其材質類型有金屬、橡膠、塑料等。
2.0.9 沉井 open caisson
在地面上先制作井筒(井室)，然后在井筒(井室)內挖土，使井筒(井室)靠自重或外力下沉至設計標高，再實施封底和內部工程的施工方法。
2.0.10 裝配式混凝土構筑物 prefabricated concrete cistern
以預制鋼筋混凝土池壁等構件或半成品為主，拼裝而成的鋼筋混凝土構筑物。
2.0.11 預應力混凝土構筑物 prestressed concrete cistern
由配置受力的預應力鋼筋通過張拉或其他方法在外荷載作用前預先施加內應力的混凝土構筑物。
2.0.12 塘體構筑物 ponding cistern
以防滲膜或土為主進行防滲處理的水處理或調蓄構筑物。包括穩定塘、濕地、暴雨滯留塘等。
2.0.13 取水構筑物 intake structure
給水系統中，取集、輸送原水而設置的各種構筑物的總稱。
2.0.14 排放構筑物 outlet structure
排水系統中，處置、排放污水而設置的各種構筑物的總稱。
2.0.15 水處理構筑物 water(wastewater)treatinent structure
給水(排水)系統中，對原水(污水)進行水質處理、污泥處置而設置的各種構筑物的總稱。
2.0.16 調蓄池構筑物 adjusting structure
給水(排水)系統中，平衡調配(調節)與輸送、分配處理水量而設置的各種構筑物的總稱。
2.0.17 滿水試驗 watering test
水池結構施工完畢后，以水為介質對其進行的嚴密性試驗。
2.0.18 氣密性試驗 air tightness test
消化池滿水試驗合格后，在設計水位條件下以空氣為介質對其進行的氣密性試驗。
3 基本規定
4 土石方與地基基礎
5 取水與排放構筑物
6 水處理構筑物
7 泵 房
8 調蓄構筑物
9 功能性試驗

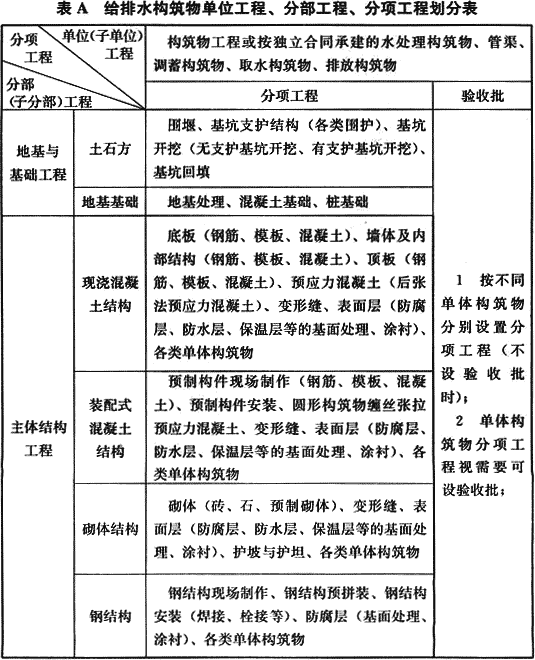

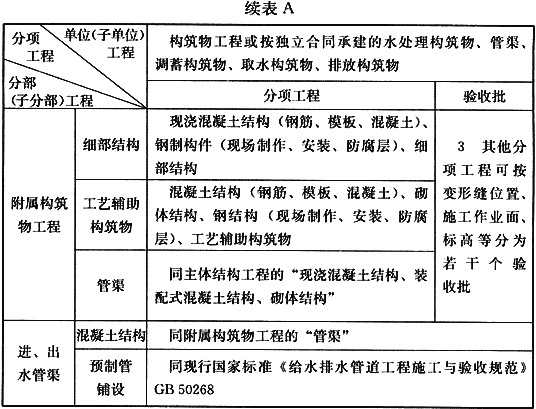

附錄A 給排水構筑物單位工程、分部工程、分項工程劃分
附錄A 給排水構筑物單位工程、分部工程、分項工程劃分
注：1 單體構筑物工程包括：取水構筑物(取水頭部、進水涵渠、進水間、取水泵房等單體構筑物)，排放構筑物(排放口、出水涵渠、出水撲、排放泵房等單體構筑物)，水處理構筑物(泵房、調節配水池、蓄水池、清水池、沉砂池、工藝沉淀池、曝氣池、澄清池、濾池、濃縮池、消化池、穩定塘、涵渠等單體構筑物)，管渠，調蓄構筑物(增壓泵房、提升泵房、調蓄池、水塔、水柜等單體構筑物)；
2 細部結構指主體構筑物的走道平臺、梯道、設備基礎、導流墻(槽)、支架、蓋扳等的現澆混凝上或鋼結構；對于混凝土結構，與主體結構工程同時連續澆筑施工時，其鋼筋、模板、混凝土等分項工程驗收，可與主體結構工程合并；
3 各類工藝輔助構筑物指各類工藝井、管廊橋架、閘槽、水槽(廊)、堰口、穿孔、孔口、斜板、導流墻(板)等；對于混凝土和砌體結構，與主體結構工程同時連續澆筑、砌筑施工時，其鋼筋、模板、混凝土、砌體等分項工程驗收，可與主體結構工程合并；
4 長輸管渠的分項工程應按管段長度劃分成若干個驗收批分項工程，驗收批、分項工程質量驗收記錄表式同現行國家標準《給水排水管道工程施工與驗收規范》GB 50268—2008表B.0.1和表B.0.2；
5 管理用房、配電房、脫水機房、鼓風機房、泵房等的地面建筑工程同現行國家標準《建筑工程施工質量驗收統一標準》GB 50300—2001附錄B規定。
附錄B 分項、分部、單位工程質量驗收記錄

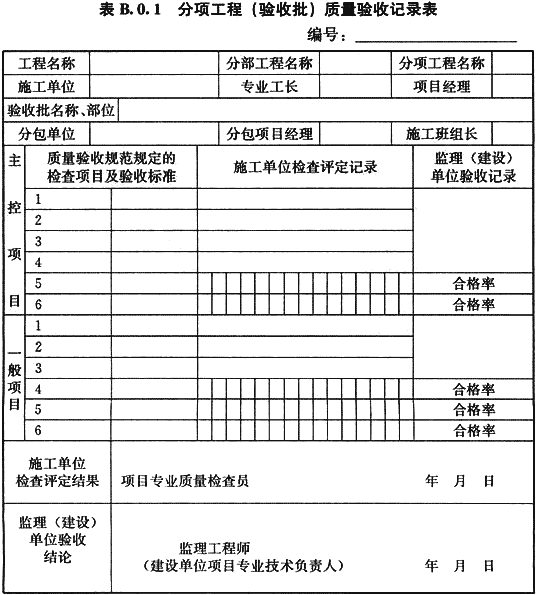

B.0.1 分項工程(驗收批)的質量驗收記錄由施工項目部專業質量檢查員填寫，監理工程師(建設項目專業技術負責人)組織項目部專業質量檢查員進行驗收，并按表B.0.1記錄。

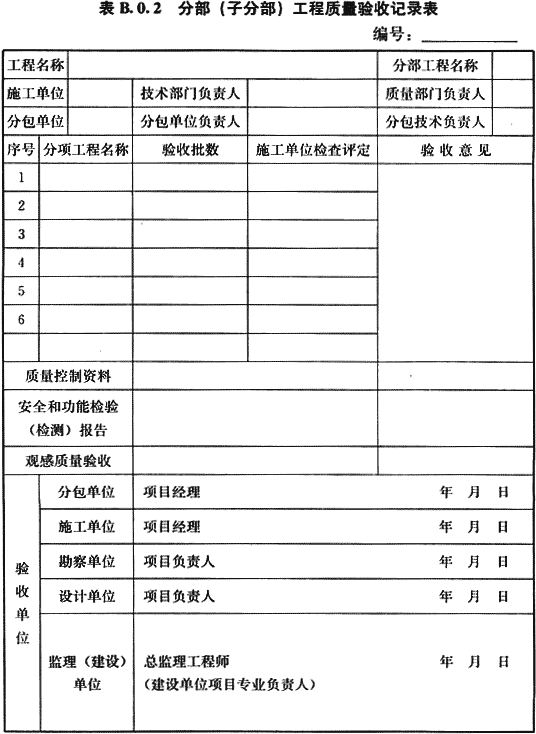

B.0.2 分部(子分部)工程質量應由總監理工程師(建設項目專業負責人)組織施工項目經理和有關勘察、設計項目負責人進行驗收，并按表B.0.2記錄。

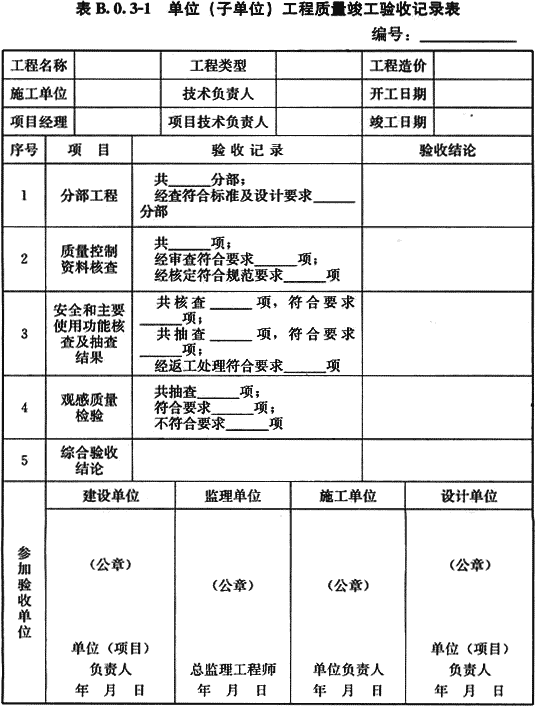

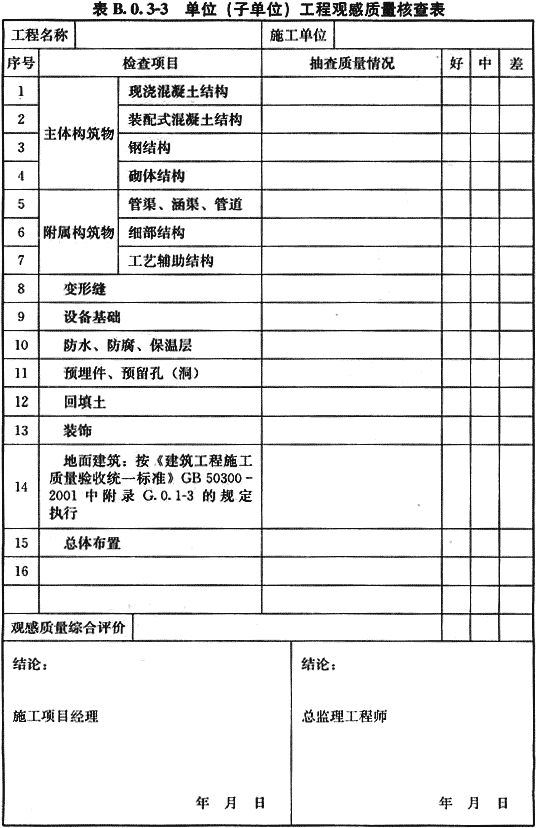

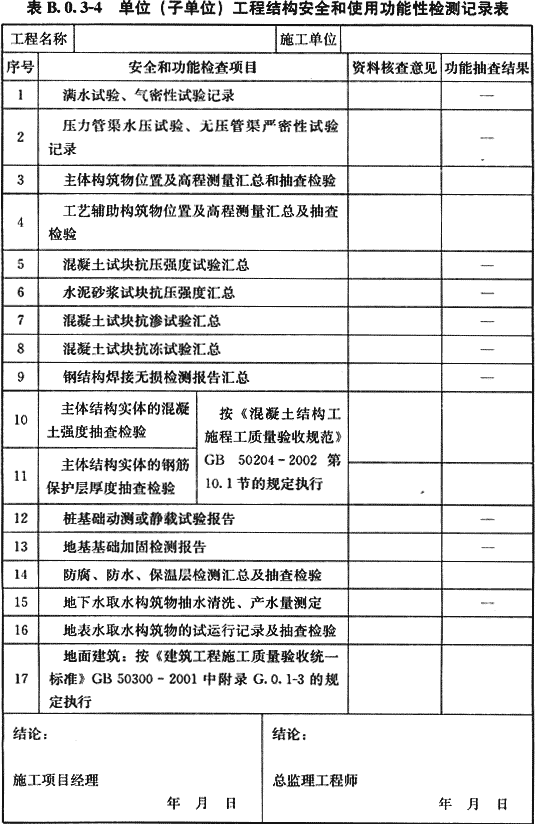

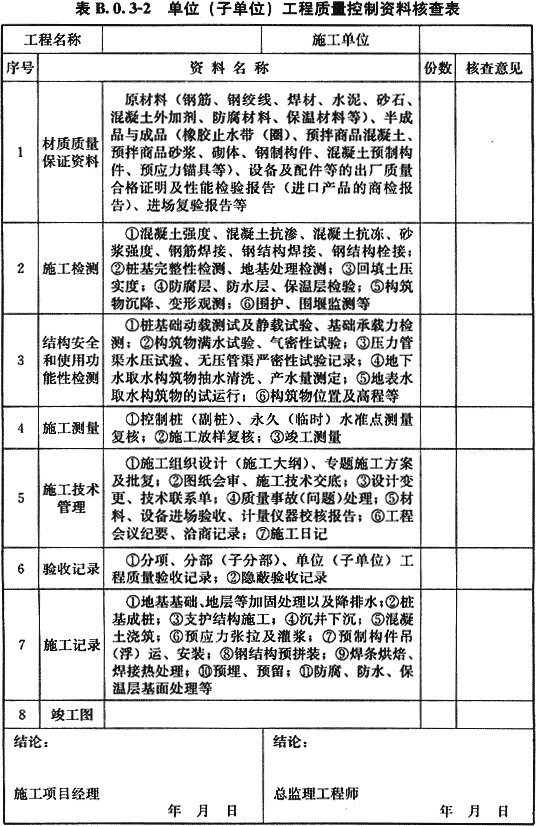

B.0.3 單位(子單位)工程質量竣工驗收記錄由施工單位填寫。驗收結論由監理(建設)單位填寫，綜合驗收結論由參加驗收各方共同商定，建設單位填寫，應對工程質量是否符合設計和規范要求及總體質量水平作出評價，并按表B.0.3—1～表B.0.3—4記錄。
附錄C 預應力筋張拉記錄

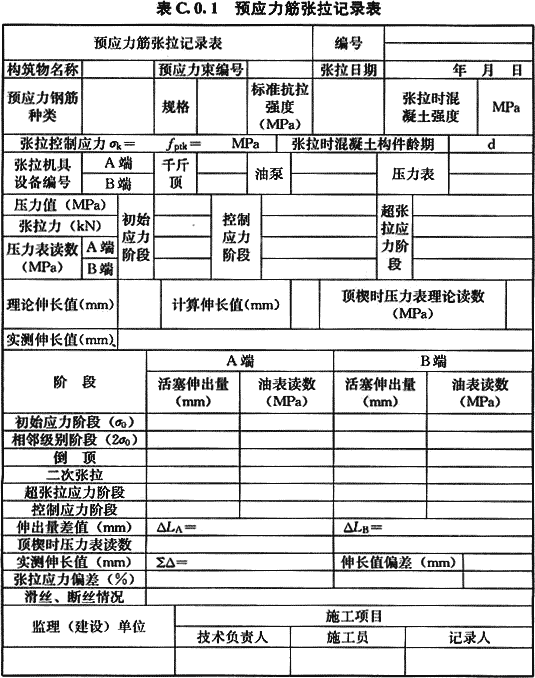

C.0.1 預應力筋張拉應按表C.0.1記錄。

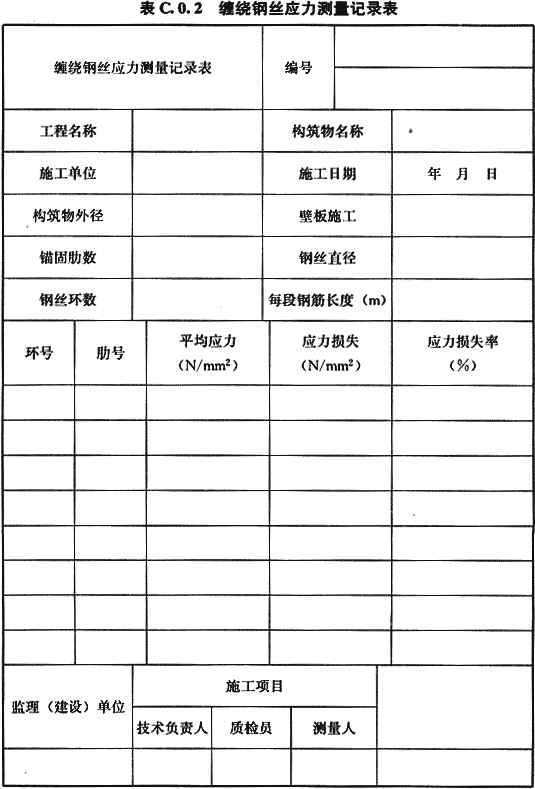

C.0.2 纏繞鋼絲應力測量應按表C.0.2記錄。

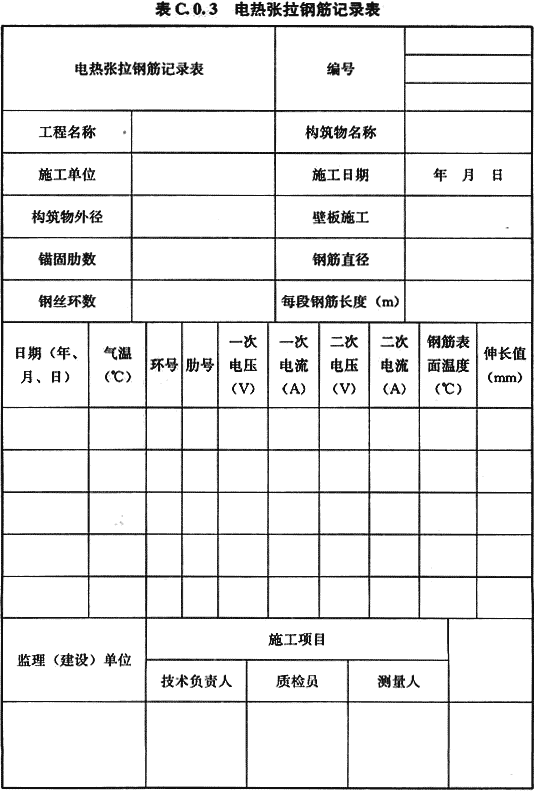

C.0.3 電熱張拉鋼筋應按表C.0.3記錄。

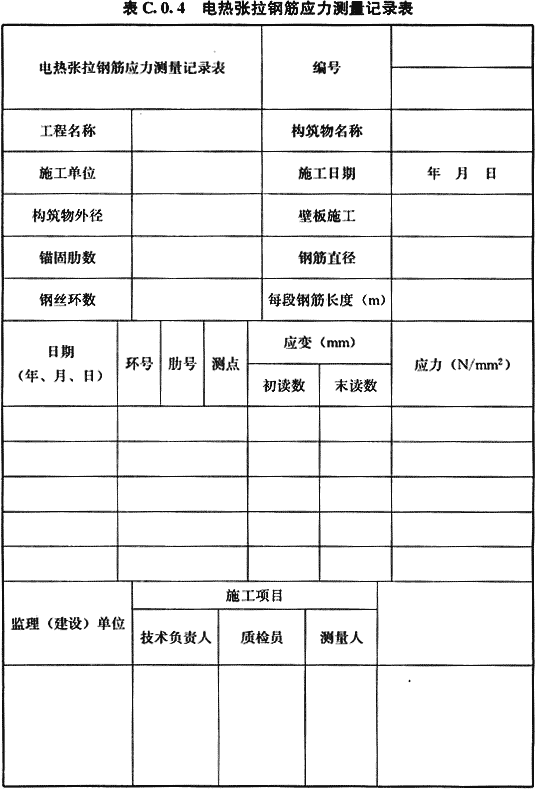

C.0.4 電熱張拉鋼筋應力測量應按表C.0.4記錄。

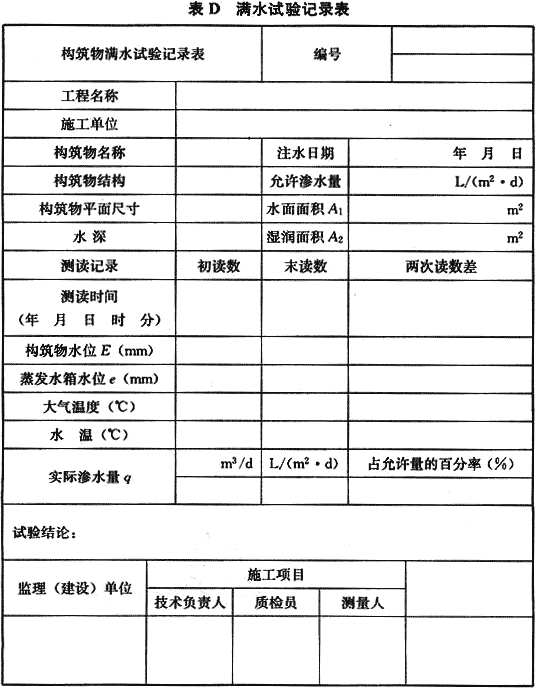

附錄D 滿水試驗記錄
附錄D 滿水試驗記錄

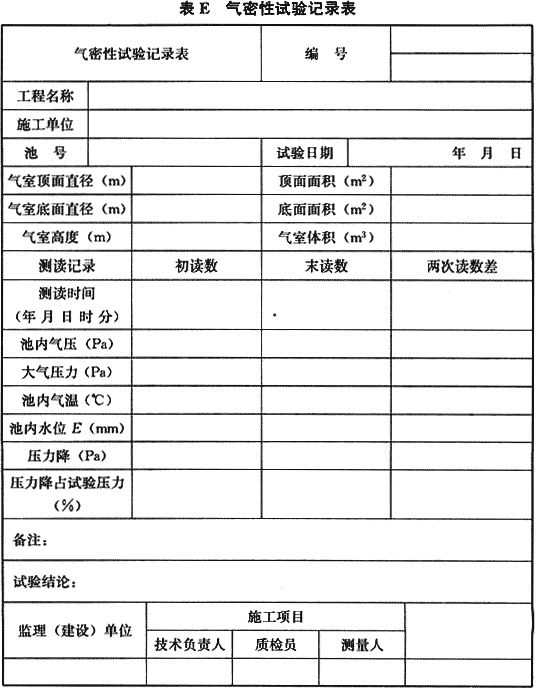

附錄E 氣密性試驗
附錄E 氣密性試驗
附錄F 鋼筋混凝土結構外觀質量缺陷評定方法

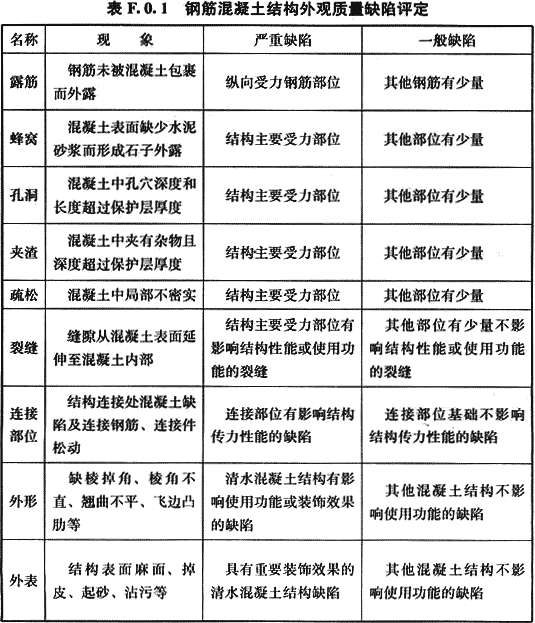

F.0.1 鋼筋混凝土結構外觀質量缺陷，應根據其對結構性能和使用功能影響的嚴重程度，按表F.0.1的規定進行評定。
附錄G 混凝土構筑物滲漏水程度評定方法

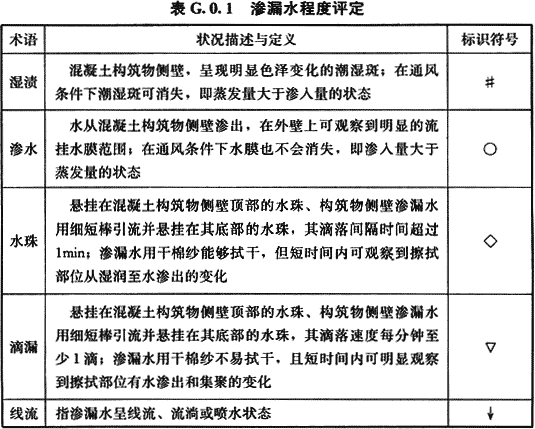

G.0.1 滲漏水程度應按表G.0.1規定進行評定。
