（免費下載）CJ/T 489-2016 塑料化糞池
1 范圍
1 范圍
本標準規定了塑料化糞池(以下簡稱“化糞池”)的分類與標記、原材料、要求、試驗方法、檢驗規則、標志、運輸和貯存。
本標準適用于化糞池池頂覆土不大于2m，以聚乙烯(PE)、聚丙烯(PP)或硬聚氯乙烯(PVC-U)為主要原材料制作成型的化糞池。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 1033.1 塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法
GB／T 1040.1 塑料 拉伸性能的測定 第1部分：總則
GB／T 1040.2 塑料 拉伸性能的測定 第2部分：模塑和擠塑塑料的試驗條件
GB／T 3682 熱塑性塑料熔體質量流動速率和熔體體積流動速率的測定
GB／T 9341 塑料 彎曲性能的測定
GB／T 14152 熱塑性塑料管材耐外沖擊性能試驗方法 時針旋轉法
GB／T 17037.1 熱塑性塑料材料注塑試樣的制備 第1部分：一般原理及多用途試樣和長條試樣的制備
GB／T 19472.2 埋地用聚乙烯(PE)結構壁管道系統 第2部分：聚乙烯纏繞結構壁管材
BS EN 12566-1：2000 不大于50PT的小型廢水處理系統 第1部分：預制的化糞池(Small wastewater treatment systems for up to 50 PT-Part 1：Prefabricated septic tanks)
3 分類與標記

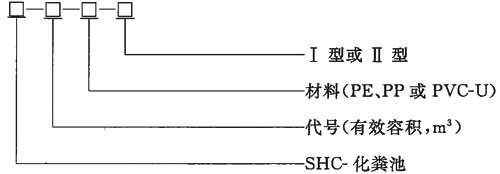

3.2 標記
示例：代號為13(有效容積為100m3)，覆土深度為1.5m的PP化糞池型號表示為；SHC-13(100)-PP-Ⅱ。
4 原材料
4.1 用于生產化糞池的基礎材料分別以聚乙烯(PE)或聚丙烯(PP)或硬聚氯乙烯(PVC-U)等樹脂為主，樹脂性能應符合表2的要求。允許摻入為提高材料使用性能和加工性能的增強材料和添加劑，但樹脂含量(質量分?jǐn)?shù))應在80％以上。

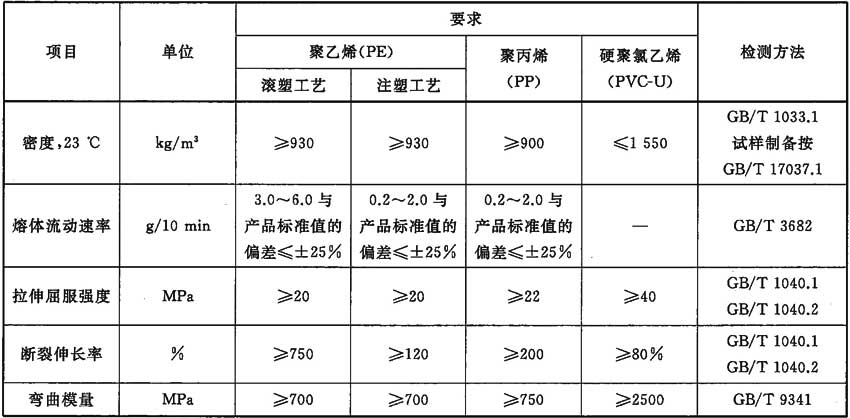

表2 原材料性能
4.2 允許使用來自本廠的潔凈并具有相同成分的回用料，回用料的比例應不超過10％。
5 要求
5.1 外觀
池體外表面應色澤均勻、光滑、無裂紋、不應有孔洞、凹陷或明顯劃痕，池體表面加強筋應完整。
5.3 結構型式

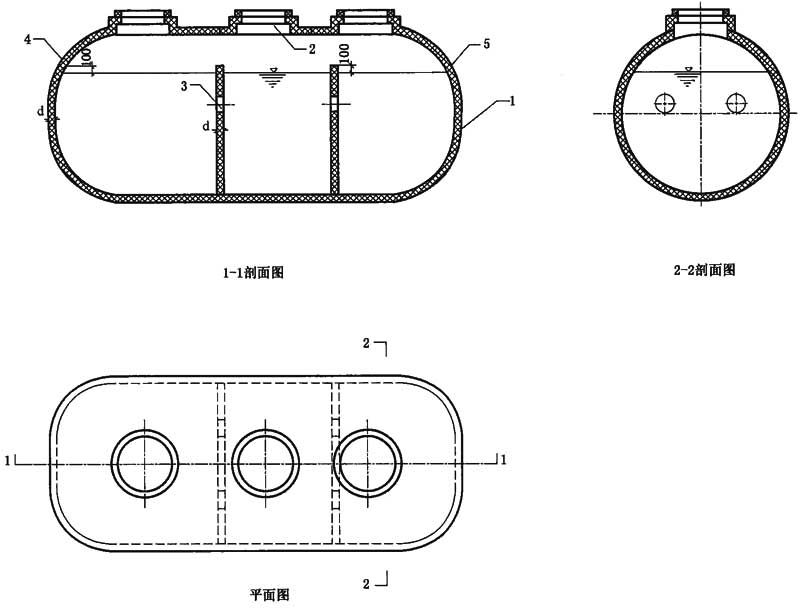

化糞池構造示意圖及尺寸符號見圖1。
說明：
1——化糞池池體；
2——清掏孔；
3——過水?dāng)嗝婵祝?br/>4——進水孔；
5——出水孔。
注：通氣管設置的位置有兩個方案：一是由清掏的井壁接出；二是由池頂或池體側壁接出。
圖1 化糞池平、剖面圖
5.5 力學性能
化糞池池體的力學性能，應符合表4的規定。
表4 池體力學性能
5.6 滿水試驗
按6.5試驗后，應無滲漏現象且無明顯變形。
5.7 密封性能
化糞池連接處的密封性能應符合表5的規定。

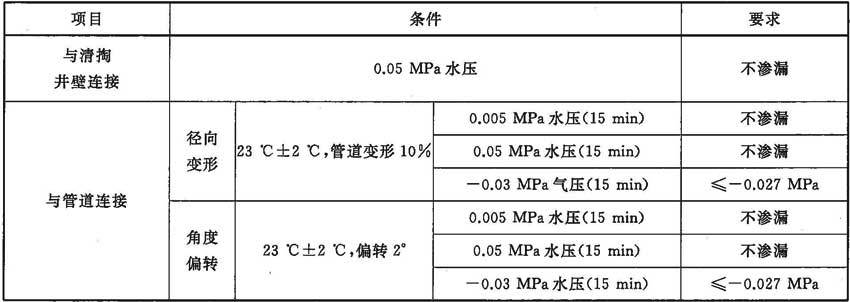

表5 密封性能
6 試驗方法
6.1 外觀
在正常條件下目測檢測。
6.3 尺寸及偏差
壁厚以外的尺寸用精度為1mm的卷尺進行測量，壁厚用精度為0.02mm的游標卡尺進行測量。有效容積按6.5試驗。
6.5 滿水試驗
化糞池宜以回填或其他方式固定，將進出口封閉后注滿水，通過流量計記錄注水體積，放置24h觀察。
6.6 密封性能
按GB／T 19472.2規定的方法進行。
7 檢驗規則
7.1 分類
檢驗分出廠檢驗和型式檢驗。
8 標志、運輸和貯存
8.1 標志
化糞池經檢驗合格應印有如下標志：
a) 符合3.2要求的標記；
b) 生產廠名和商標。
8.2 標簽
化糞池合格證標簽上應有下列內容：
a) 生產廠名、地址和電話；
b) 產品名稱、規格、型號；
c) 生產日期和批號；
d) 檢驗合格印章和檢驗員代號；
e) 執行標準號。
附錄A 荷載試驗方法
A.1 概述
本試驗方法參照歐盟標準BS EN 12566-1：2000附錄D中D2、D3豎向荷載試驗，并結合各化糞池生產廠家在實際試驗中所采取的方法制定的，用于檢驗化糞池的荷載性能。
A.2 原理
沿豎向施加一個規定的壓力，并持續一個規定的時間，壓力撤銷后觀察試樣是否有破裂及裂縫，以此來評定其豎向承壓能力。
A.3 設備
壓力試驗機技術指標應與試驗要求相適應，建議技術指標為：測量范圍不小于(0～100)kN；壓力傳感系統應有壓力顯示系統，系統最大允許誤差U＝0.03％；壓力應連續施加，壓力試驗機開擋應滿足試樣要求。
A.4 試樣
試樣為空化糞池，且每個清掏孔上都帶有清掏蓋。
A.6 試驗報告
試驗報告應包含下列內容：
a) 荷載試驗方法；
b) 化糞池規格型號；
c) 以攝氏度標注的室溫；
d) 試驗壓力值，以kN標注；
e) 壓力持續時間，以min標注；
f) 試驗結論；如果有破裂或裂縫，報告破裂或裂縫發生時的壓力值；
g) 可能會影響測試結果的其他任何因素；
h) 試驗日期。
附錄B 負壓試驗方法
B.1 概述
本實驗方法參照歐盟標準BS EN 12566-1：2000附錄D中D5負壓試驗，并結合各化糞池生產廠家在實際試驗中所采取的方法制定的，用于檢驗化糞池的承壓性能。
B.2 原理
使試樣承受規定的內部負氣壓，持續一段規定的時間，在此時間內通過觀察試樣是否有破裂、裂縫，以此來評定其承壓性能。
B.4 試樣
將化糞池每個清掏孔接上加高管，加高管宜選用實壁管，其高度應大于或等于加高管公稱直徑。
B.6 試驗報告
試驗報告應包含下列內容：
a) 負壓試驗方法；
b) 化糞池規格型號；
c) 以攝氏度標注的室溫；
d) 試驗負壓值，以MPa標注；
e) 負壓持續時間，以min標注；
f) 試驗結論；如果有破裂或裂縫，報告破裂或裂縫發生時的負壓值；
g) 可能會影響測試結果的其他任何因素；
h) 試驗日期。
