（免費下載）JGJ/T 301-2013 大型塔式起重機混凝土基礎工程技術規程
1 總 則
1.0.1 為規范大型塔式起重機混凝土基礎工程的技術要求，做到技術先進、安全適用、節能環保和保證質量，制定本規程。
1.0.2 本規程適用于建筑工程施工中額定起重力矩400kN·m～3000kN·m的固定式塔式起重機裝配式混凝土基礎(簡稱裝配式塔機基礎)的設計、構件制作、裝配與拆卸、檢查與驗收。
1.0.3 裝配式塔機基礎的設計、構件制作、裝配與拆卸、檢查與驗收，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 裝配式塔機基礎的地基應符合現行國家標準《高聳結構設計規范》GB 50135、《建筑地基基礎設計規范》GB 50007和《建筑地基基礎工程施工質量驗收規范》GB 50202的規定。
3.0.2 裝配式塔機基礎的水平組合形式應為倒T形截面的各預制混凝土構件通過十字交叉無粘結預應力鋼絞線水平連接成底板平面為正方形，與其上的十字形基礎梁為一體可重復裝配的梁板結構，該十字形基礎梁的中心與基礎底板中心重合(圖3.0.2)，并應在底板上設置壓重件；同一套裝配式塔機基礎的各預制混凝土構件的平面位置及方向應固定，且不得換位裝配；非同一套裝配式塔機基礎的預制混凝土構件不得混合裝配。

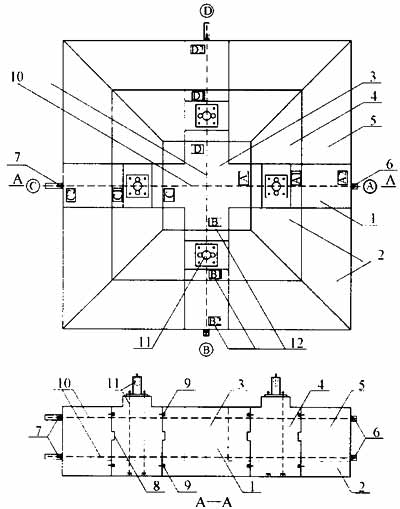

圖3.0.2 裝配式塔機基礎的平面、剖面示意
1-基礎梁；2-底板；3-中心件；4-過渡件；5-端件；6-固定端；7-張拉端；8-混凝土抗剪件；9-鋼定位鍵；10-鋼絞線束及預埋孔道；11-垂直連接構造；12-預制混凝土構件安裝方位編號
3.0.3 裝配式塔機基礎預制混凝土構件的連接面上應設置混凝土抗剪件，預制混凝土構件連接后混凝土抗剪件應相互吻合，并應在預制混凝土構件連接面上設置鋼定位鍵。
3.0.4 在裝配式塔機基礎上。應設置能與塔機進行垂直連接的轉換件(圖3.0.4)。

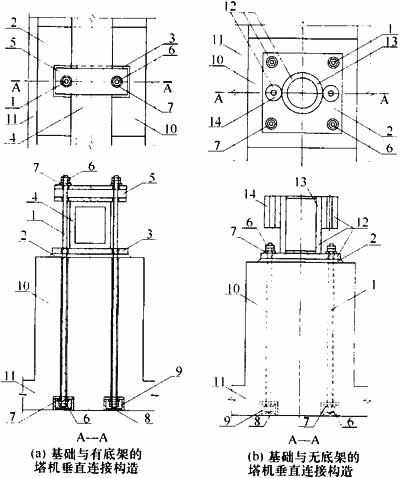

圖3.0.4 基礎與塔機垂直連接示意
1-垂直連接螺栓；2-高強度水泥砂漿；3-墊板；4-塔機底架梁；5-橫梁；6-螺母；7-墊圈；8-封閉塞；9-垂直連接螺栓下端構造盒；10-基礎梁；11-底板；12-轉換件；13-垂直連接管；14-垂直連接螺栓連接套筒
3.0.5 塔身基礎節的底面形心應與基礎平面形心及基礎垂直連接系統的中心相重合。
3.0.6 裝配式塔機基礎與無底架的塔身基礎節連接，在基礎梁上預留垂直連接螺栓孔應符合下列規定：
1 在基礎梁的平面中心至梁外端的范圍內，預留垂直連接螺栓孔的組數不應多于3組，且嚴禁與水平孔道相互貫通；
2 垂直連接螺栓孔中心與梁外立面的距離不應小于100mm，同1組2個垂直連接螺栓中心的距離不應小于200mm；
3 1組垂直連接螺栓孔的數量不應多于2個；
4 2個垂直連接螺栓孔為1組的2組垂直連接螺栓孔之間的縱向距離不應小于400mm；
5 1個垂直連接螺栓孔為1組的與2個垂直連接螺栓孔為1組的2組垂直連接螺栓孔之間的縱向距離不應小于200mm；
6 垂直連接螺栓孔徑不應大于梁寬的1／15。
3.0.7 裝配式塔機基礎與有底架的塔身基礎節連接，在基礎梁上預留垂直連接螺栓孔應符合下列規定：
1 在基礎梁的平面中心至梁外端的范圍內，預留垂直連接螺栓孔的組數不應多于4組，且嚴禁與水平孔道相互貫通；
2 垂直連接螺栓孔中心與梁外立面的距離不應小于100mm，同1組2個垂直連接螺栓孔中心的距離不應小于120mm；
3 1組垂直連接螺栓孔的數量不應多于2個；
4 2個垂直連接螺栓孔為1組的2組垂直連接螺栓孔之間的縱向距離不應小于700mm；
5 1個垂直連接螺栓孔為1組的與2個垂直連接螺栓孔為1組的2組垂直連接螺栓孔之間的縱向距離不應小于200mm；
6 垂直連接螺栓孔徑不應大于梁寬的1／12。
3.0.8 裝配式塔機基礎所用的材料應符合下列規定：
1 裝配式塔機基礎的預制混凝土構件的混凝土材料應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的相關規定，預制混凝土構件強度等級不應低于C40，附屬件混凝土強度等級不應低于C30，并應符合現行國家標準《混凝土結構設計規范》GB 50010的相關規定；
2 基礎水平組合連接用鋼絞線應選用1×7型直徑15.2mm極限強度標準值為1860N／mm2或1960N／mm2的鋼絞線，并應符合現行國家標準《預應力混凝土用鋼絞線》GB／T 5224的相關規定；
3 裝配式塔機基礎的垂直連接螺栓的材料和物理力學性能應符合現行國家標準《緊固件機械性能 螺栓、螺釘和螺柱》GB／T 3098.1和《緊固件機械性能 螺母 粗牙螺紋》GB／T 3098.2的規定，并應符合塔機使用說明書的規定；
4 裝配式塔機基礎的水平連接構造所用的錨環、錨片和連接器應符合現行國家標準《預應力筋用錨具、夾具和連接器》GB／T 14370的規定；
5 裝配式塔機基礎的預制混凝土構件的受力筋宜選用HRB400級鋼筋，也可采用HRB335級鋼筋，其屈服強度標準值、極限強度標準值和工藝性能應符合現行國家標準《混凝土結構設計規范》GB 50010的規定；
6 裝配式塔機基礎使用的預埋件、承壓板宜采用Q295、Q345、Q390和Q420級鋼，其屈服強度標準值、極限強度標準值和工藝性能應符合現行國家標準《低合金高強度結構鋼》GB／T 1591的規定。
4 設 計
5 構件制作及裝配與拆卸
6 檢查與驗收
附錄A 檢驗及驗收表
附錄A 檢驗及驗收表

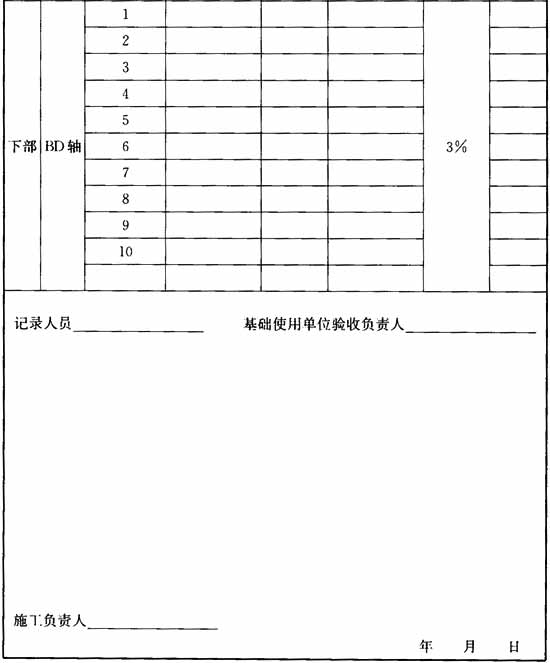

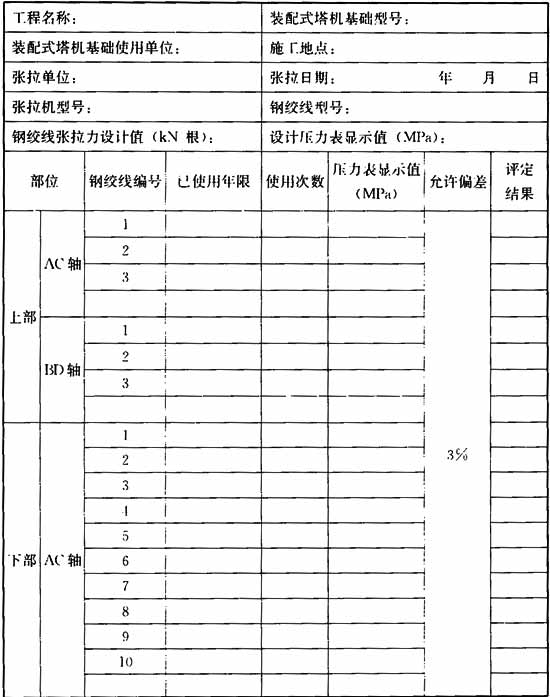

表A.0.1 鋼絞線張拉力施工記錄表
注：1 鋼絞線十字交叉以AC和BD各為鋼絞線軸線順序；
2 壓力表顯示值為對所使用的壓力表的性能和張拉設計值換算所得；
3 填寫“評定結果”項時，在允許偏差范圍內的用“√”表示；在允許偏差范圍外的用“×”表示；
4 當“評定結果”項出現“×”時評定結果為不合格。

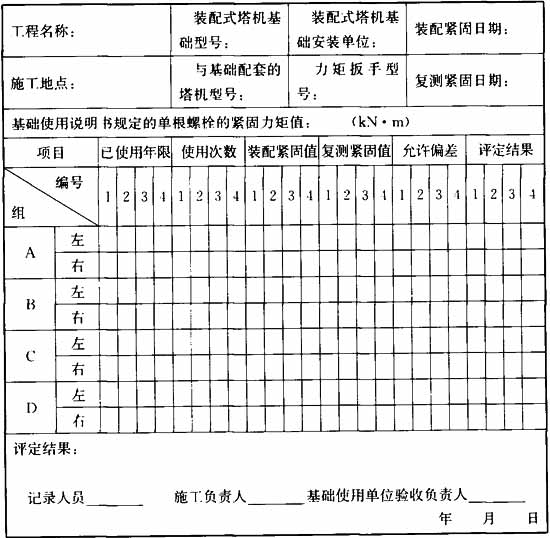

表A.0.2 垂直連接螺栓的緊固記錄表
注：1 有底架的塔機與裝配式塔機基礎垂直連接四個方向(A、B、C、D)，每個方向限定4組垂直連接螺栓；“左、石”(相對基礎軸線而言，順時針為右側、逆時針為左側)表示1組2根螺栓沿基礎梁設置的橫向位置，單根螺栓填在左、右之間的橫線上；“編號”(編號順序自基礎中心向外縱向排序)表示每組左、右側連接螺栓縱向點位；
2 無底架的塔機與裝配式塔機基礎垂直連接四個方向(A、B、C、D)，每個方向限定3組垂直連接螺栓；“左、右”表示1組2根螺拴沿基礎梁設置的橫向位置，單根螺栓填在左、右之間的橫線上；“編號”表示每組連接螺栓點數；
3 根據螺栓已使用時間和次數，填寫“已使用的年限”項和”使用次數”項；填寫“評定結果”項時，在允許偏差范圍內的用“√”表示；在允許偏差范圍外的用“×”表示；
4 當“評定結果”項出現“×”時評定結果為不合格。

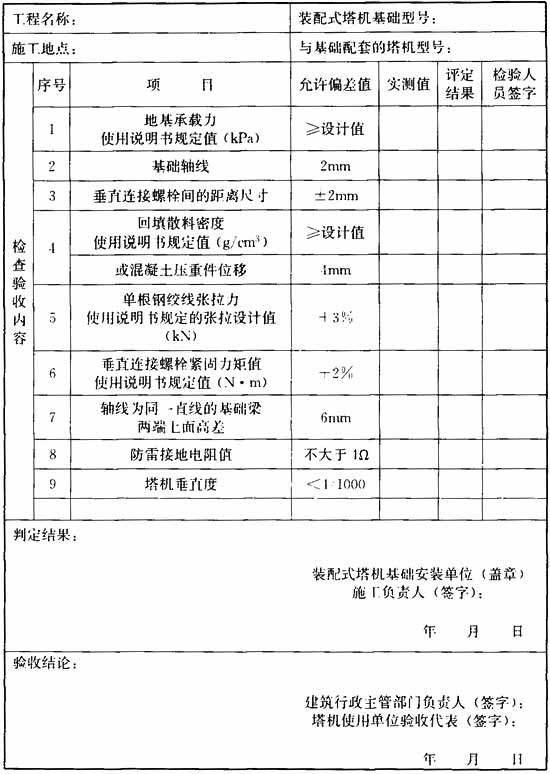

表A.0.3 裝配式塔機基礎的裝配質量驗收單
注：1 填寫“評定結果”項時，在允許偏差范圍內的用“√”表示；在允許偏差范圍外的用“×”表示；
2 當“評定結果”項出現“×”時評定結果為不合格。
