（免費下載）GB 50496-2018 大體積混凝土施工標準
1 總 則
1.0.1 為在大體積混凝土施工中貫徹國家技術經濟政策，保證工程質量，做到技術先進、工藝合理、節約資源、保護環境，制定本標準。
1.0.2 本標準適用于混凝土結構中大體積混凝土施工。不適用于碾壓混凝土和水工大體積混凝土等工程施工。
1.0.3 大體積混凝土施工除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 大體積混凝土施工應編制施工組織設計或施工技術方案，并應有環境保護和安全施工的技術措施。
3.0.2 大體積混凝土施工應符合下列規定：
1 大體積混凝土的設計強度等級宜為C25～C50，并可采用混凝土60d或90d的強度作為混凝土配合比設計、混凝土強度評定及工程驗收的依據；
2 大體積混凝土的結構配筋除應滿足結構承載力和構造要求外，還應結合大體積混凝土的施工方法配置控制溫度和收縮的構造鋼筋；
3 大體積混凝土置于巖石類地基上時，宜在混凝土墊層上設置滑動層；
4 設計中應采取減少大體積混凝土外部約束的技術措施；
5 設計中應根據工程情況提出溫度場和應變的相關測試要求。
3.0.3 大體積混凝土施工前，應對混凝土澆筑體的溫度、溫度應力及收縮應力進行試算，并確定混凝土澆筑體的溫升峰值，里表溫差及降溫速率的控制指標，制定相應的溫控技術措施。
3.0.4 大體積混凝土施工溫控指標應符合下列規定：
1 混凝土澆筑體在入模溫度基礎上的溫升值不宜大于50℃；
2 混凝土澆筑體里表溫差(不含混凝土收縮當量溫度)不宜大于25℃；
3 混凝土澆筑體降溫速率不宜大于2.0℃／d；
4 拆除保溫覆蓋時混凝土澆筑體表面與大氣溫差不應大于20℃。
3.0.5 大體積混凝土施工前，應做好施工準備，并應與當?shù)貧庀笈_(tái)、站聯系，掌握近期氣象情況。在冬期施工時，尚應符合有關混凝土冬期施工規定。
3.0.6 大體積混凝土施工應采取節能、節材、節水、節地和環境保護措施，并應符合現行國家標準《建筑工程綠色施工規范》GB／T 50905的有關規定。
4 原材料、配合比、制備及運輸
5 施 工
6 溫度監測與控制
6.0.1 大體積混凝土澆筑體里表溫差、降溫速率及環境溫度的測試，在混凝土澆筑后，每晝夜不應少于4次；入模溫度測量，每臺班不應少于2次。
6.0.2 大體積混凝土澆筑體內監測點布置，應反映混凝土澆筑體內最高溫升、里表溫差、降溫速率及環境溫度，可采用下列布置方式：
1 測試區可選混凝土澆筑體平面對稱軸線的半條軸線，測試區內監測點應按平面分層布置；
2 測試區內，監測點的位置與數量可根據混凝土澆筑體內溫度場的分布情況及溫控的規定確定；
3 在每條測試軸線上，監測點位不宜少于4處，應根據結構的平面尺寸布置；
4 沿混凝土澆筑體厚度方向，應至少布置表層、底層和中心溫度測點，測點間距不宜大于500mm；
5 保溫養護效果及環境溫度監測點數量應根據具體需要確定；
6 混凝土澆筑體表層溫度，宜為混凝土澆筑體表面以內50mm處的溫度；
7 混凝土澆筑體底層溫度，宜為混凝土澆筑體底面以上50mm處的溫度。
6.0.3 應變測試宜根據工程需要進行。
6.0.4 測試元件的選擇應符合下列規定：
1 25℃環境下，測溫誤差不應大于0.3℃；
2 溫度測試范圍應為—30℃～120℃；
3 應變測試元件測試分辨率不應大于5με；
4 應變測試范圍應滿足—1000με～1000με要求；
5 測試元件絕緣電阻應大于500MΩ。
6.0.5 溫度測試元件的安裝及保護，應符合下列規定：
1 測試元件安裝前，應在水下1m處經過浸泡24h不損壞；
2 測試元件固定應牢固，并應與結構鋼筋及固定架金屬體隔離；
3 測試元件引出線宜集中布置，沿走線方向予以標識并加以保護；
4 測試元件周圍應采取保護措施，下料和振搗時不得直接沖擊和觸及溫度測試元件及其引出線。
6.0.6 測試過程中宜描繪各點溫度變化曲線和斷面溫度分布曲線。
6.0.7 發現監測結果異常時應及時報警，并應采取相應的措施。
6.0.8 溫控措施可根據下列原則或方法，結合監測數據實時調控：
1 控制混凝土出機溫度，調控入模溫度在合適區間；
2 升溫階段可適當散熱，降低溫升峰值，當升溫速率減緩時，應及時增加保溫措施，避免表面溫度快速下降；
3 在降溫階段，根據溫度監測結果調整保溫層厚度，但應避免表面溫度快速下降；
4 在采用保溫棚措施的工程中，當降溫速率過慢時，可通過局部掀開保溫棚調整環境溫度。
附錄A 混凝土泵輸出量和攪拌運輸車數量的計算
A.0.1 混凝土泵的實際平均輸出量，可根據混凝土泵的最大輸出量、配管情況和作業效率確定，應按下式計算：
式中：Q1——每臺混凝土泵的實際平均輸出量(m3／h)；
Qmax——每臺混凝土泵的最大輸出量(m3／h)；
α1——配管條件系數，可取0.8～0.9；
η——作業效率，根據混凝土攪拌運輸車向混凝土泵供料的間斷時間、拆裝混凝土輸出管和布料停歇等情況，可取0.5～0.7。
A.0.2 當混凝土泵連續作業時，每臺混凝土泵配備的混凝土攪拌運輸車臺數，可按下式計算：
式中：N——混凝土攪拌運輸車臺數(臺)；
Q1——每臺混凝土泵的實際平均輸出量(m3／h)；
V——每臺混凝土攪拌運輸車的容量(m3)；
S——混凝土攪拌運輸車平均行車速度(km／h)；
L——混凝土攪拌運輸車往返距離；
Tt——每臺混凝土攪拌運輸車總計停歇時間。
附錄B 大體積混凝土澆筑體施工階段溫度應力與收縮應力的計算
附錄C 大體積混凝土澆筑體表面保溫層厚度的計算
C.0.1 混凝土澆筑體表面保溫層厚度可按下式計算：
式中：δ——混凝土表面的保溫層厚度；
λ0——混凝土的導熱系數[W／(m·K)]，可按表C.0.1-1取值；
λi——保溫材料的導熱系數[W／(m·K)]，可按表C.0.1-1取值；
Ts——混凝土澆筑體表面溫度(℃)；
Tq——混凝土達到最高溫度時(澆筑后3d～5d)的大氣平均溫度(℃)；
Tmax——混凝土澆筑體內的最高溫度(℃)；
h——混凝土結構的實際厚度；
Ts—Tq——可取15℃～20℃；
Tmax—Tb——可取20℃～25℃；
Kb——傳熱系數修正值，取1.3～2.3，見表C.0.1-2。

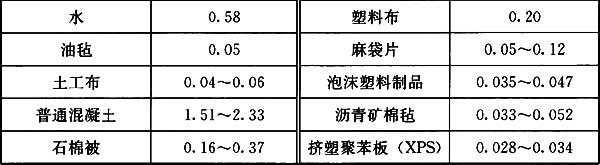

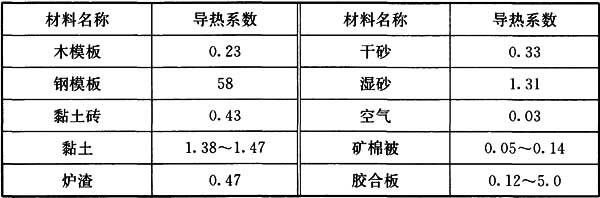

表C.0.1-1 保溫材料的導熱系數λi[W／(m·K)]

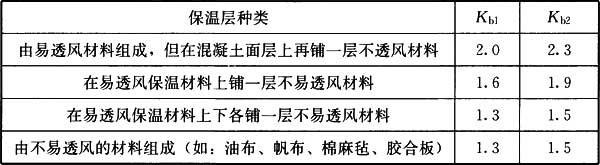

表C.0.1-2 傳熱系數修正值
注：1 Kb1值為風速不大于4m／s時；
2 Kb2值為風速大于4m／s時。
C.0.2 多種保溫材料組成的保溫層總熱阻，可按下式計算：
式中：Rs——保溫層總熱阻(m2·K／W)；
δi——第i層保溫材料厚度；
λi——第i層保溫材料的導熱系數[W／(m·K)]；
βμ——固體在空氣中的傳熱系數[W／(m2·K)]，可按表C.0.2取值。

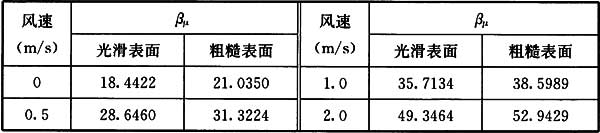

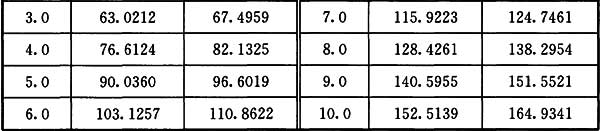

表C.0.2 固體在空氣中的傳熱系數
C.0.3 混凝土表面向保溫介質傳熱的總傳熱系數(不考慮保溫層的熱容量)，可按下式計算：
式中：βs——總傳熱系數[W／(m2·K)]；
Rs——保溫層總熱阻(m2·K／W)。
C.0.4 保溫層相當于混凝土的虛擬厚度，可按下式計算：
式中：h′——混凝土的虛擬厚度；
βs——總傳熱系數[W／(m2·K)]。
