（免費下載）GB/T 1231-2006 鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件
1 范圍
1 范圍
本標準規定了鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈及連接副的技術要求、試驗方法、檢驗規則、標志及安裝。
本標準適用于鐵路和公路橋梁、鍋爐鋼結構、工業廠房、高層民用建筑、塔桅結構、起重機械及其他鋼結構摩擦型減強度螺栓連接。
2 規范性引用文件
2 規范性引用文件

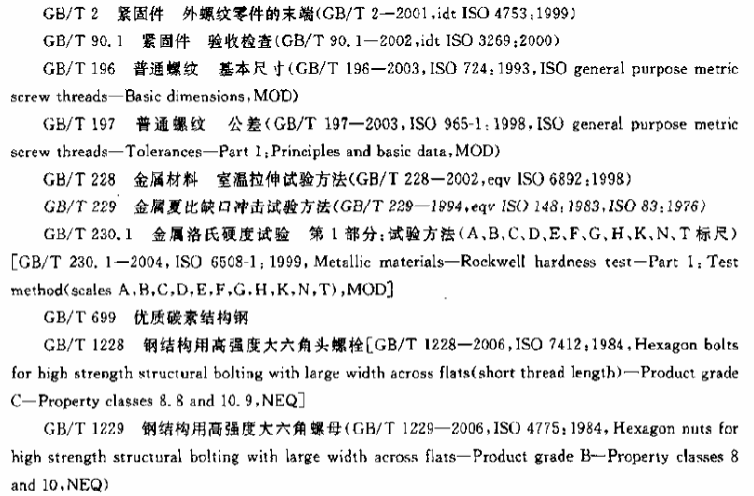

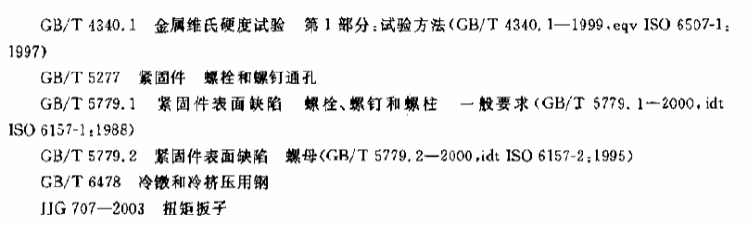

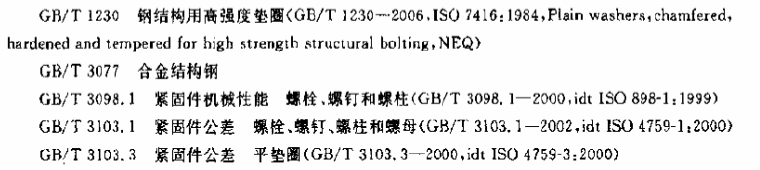

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
3 要求
3.5 螺栓的螺紋末端
螺栓的螺紋末端按GB/T 1228和GB/T 2的規定。
3.7 其他尺寸及形位公差
螺栓、螺母和墊圈的其他尺寸及形位公差應符合GB/T 3103.1和GB/T 3103.3有關C級產品的規定。
3.8 表面處理
螺性、螺母和墊圈均應進行保證連接副扭矩系數和防銹的表面處理、表面處理工藝由制造廠選擇。
4 試驗方法
4.3 墊圈硬度試驗
在墊圈的表面上任測4點，取后3點平均值。試驗方法按GB/T 230.1或GB/T 4340.1的規定。驗收時，如有爭議。以維氏硬度(HV30)試驗為仲裁。
5 檢驗規則
5.1 出廠檢驗按批進行。同一性能等級、材料、爐號、螺紋規格、長度(當螺栓長度≤100mm時，長度相差≤15mm；螺栓長度＞ 100mm時，長度相差≤20mm，可視為同一長度)、機械加工、熱處理工藝、表面處理工藝的螺栓為同批;同一性能等級、材料、爐號、螺紋規格、機械加工、熱處理工藝、表面處理工藝的螺母為同批;同一性能等級、材料、爐號、規格、機械加工、熱處理工藝、表面處理工藝的墊圈為同批。分別由同批螺栓、螺母、墊圈組成的連接副為同批連接副。
同批高強度螺栓連接副最大數量為3000套。
5.2 連接副扭矩系數的檢驗按批抽取8套，8套連接副的扭矩系致平均值及標準偏差均應符合3.3.1規定。
5.3 螺栓楔負載、螺母保證載荷、螺母硬度和墊圈硬度的檢驗按批抽取.樣本大小n=8，合格判定數Ac=0。
5.4 螺栓、螺母和墊圈的尺寸，外觀及表面缺陷的檢驗抽樣方案按GB/T 90.1的規定。
5.5 用戶對產品質量有異議時，在正常運輸和保管條件下，應在產品出廠之日起6個月之內向供貨方提出。如有爭議、雙方按本標準的要求進行復驗裁決。
6 標志與包裝

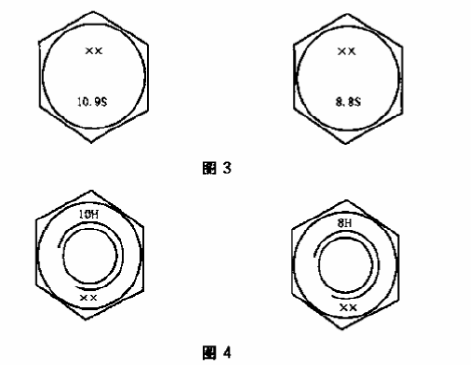

6.1 螺栓應在頭部頂面制出性能等級和制造廠凸型標志(見圖3)，標志中“·”可以省略。標志中第一部分?jǐn)?shù)字(“·”前)、表示公稱抗拉強度的1/100，第二部分?jǐn)?shù)字(“·’后)表示公稱屈服強度與公稱抗拉強度比值的10倍，字母S表示鋼結構用高強度大六角頭螺栓，XX為制造廠標志。
6.2 螺母應在頂面上制出性能等級和制造廠標志(見圖4)。標志中數字表示螺母性能等級，字母H表示鋼結構用高強度大六角螺母，XX為制造廠標志。
6.3 制造廠應以批為單位提供產品質量檢驗報告書，內容如下:
a)批號、規格和數量;
b)性能等級;
c)材料、爐號、化學成分;
d)試件拉力試驗和沖擊試驗數據:
e)實物機械性能試驗數據;
f)連接副扭矩系數側試值，平均值、標準偏差和測試環境溫度;
g)出廠日期。
6.4 包裝箱應牢固、防潮。箱內應按連接副的組合進行包裝，不同批號的連接副不得混裝。每箱質量不得超過40kg，包裝箱內分裝方法由制造廠選擇。
6.5 包裝箱外應有制造廠、產品名稱、標準編號、批號、規格、數量、毛重等明顯標記。
附錄A (規范性附錄)35VB鋼技術條件

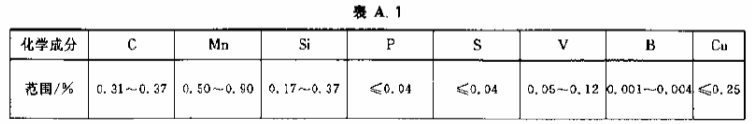

A.1 35VB鋼的化學成分應符合表A.1的規定。

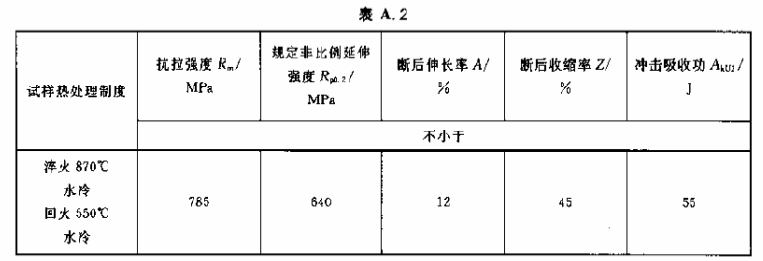

A.2 采用直徑為25mm的試樣毛坯，經熱處理后的機械性能應符合表A.2的規定。
A.3 鋼材應進行冷頂鍛試驗，不允許有裂口或裂縫。
A.4 其余技術條件按GB/T 3077的規定。
