（免費下載）GB/T 51277-2018 礦山立井凍結法施工及質量驗收標準
1 總則
1.0.1為規范礦山立井凍結法施工及質量驗收，保障施工安全、確保施工質量，制訂本標準。
1.0.2本標準適用于冰點高于-2℃、地下水流速小于5m/d、地溫低于35℃、沖積層厚度小于700m、凍結深度小于950m的立井井筒凍結法施工及質量驗收。
1.0.3立井凍結法施工工程承包合同和技術文件對施工質量要求不應低于本標準規定。
1.0.4立井凍結法施工工程應實行現代化科學管理，實施綠色施工，不斷提高管理水平。
1.0.5立井凍結法施工工程應積極推廣應用成熟的新工藝、新技術、新設備、新材料。
1.0.6立井凍結法施工及質量驗收除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1立井凍結法施工freezing method construction of ver- tical shaft
用制冷技術暫時凍結加固立井井筒周圍不穩定地層，并隔絕地下水后再鑿井的特殊施工方法。
2.0.2制冷站refrigeration plant
在井筒附近集中設置制冷設備和設施，為地層凍結提供負溫循環鹽水的建筑場所，其中主要有氨循環系統、鹽水循環系統、冷卻水循環系統及供電系統。
2.0.3沖積層alluvium
覆蓋于基巖露頭之上的第三系、第四系地層。
2.0.4人工凍土（巖）artificial frozen soil(rock)
用人工制冷的方法使松散不穩定含水地層凍結，使其成為含有冰的土（巖）。
2.0.5凍結壁frozen wall
用制冷技術在井筒周圍地層中形成的，有一定厚度、強度和深度的封閉凍結帷幕。
2.0.6凍結壁形成期formable period of frozen wall
從開始凍結至達到凍結壁設計要求的時間。又稱積極凍結期。
2.0.7凍結壁維持期maintainable period of frozen wall
凍結壁達到設計要求后，為維持其設計要求，繼續向凍結器輸送低溫鹽水的時間。又稱維持凍 結 期。
2.0.8凍結壁交圈時間time for closure of frozen wall
從地層開始凍結，至井筒周圍所有的主凍結器單獨形成的凍土圓柱均相交，連接成封閉凍結帷幕所需的時間。
2.0.9凍結孔freezing hole
安設凍結器的鉆孔。
2.0.10水文觀測孔water level observation hole
安設水文觀測管的鉆孔。
2.0.11溫度觀測孔temperature observation hole
安設溫度觀測管的鉆孔。
2.0.12測斜deviational survey
測量鉆孔在不同深度上的偏斜量和偏斜方位。
2.0.13鉆進靶域drilling target domain
在某一水平面上，以鉆孔設計軌跡線與之交點為圓心、允許偏值為半徑的圓域。
2.0.14泥漿護壁mud protection wall
鉆孔施工時，利用孔內泥漿的靜壓力平衡地壓、土壓與水壓，并使泥漿滲入圍巖，形成泥皮，達到維護孔壁的方法。
2.0.15凍結器freezing apparatus
安放在凍結孔內，由凍結管、供液管、回液管等組成，帶有底錐，用作循環冷媒劑與地層進行熱交換的裝置。
2.0.16井筒掘進段高shaft sinking section
井筒開挖過程中，開挖后沒有支護的井幫高度。
2.0.17凍土壓力pressure of freezing wall
井壁支護后．凍結壁蠕變變形及凍結壁與井壁間未凍土凍脹，或融土回凍、凍脹等因素作用于井壁上的徑向壓力的統稱，是臨時荷載，亦稱凍結壓力。
3 基本規定
3.0.1立井凍結法施工所用材料、設備和構件，應符合設計要求及有關規范和產品質量標準，并應具有合格證明。
3.0.2立井凍結法施工安全技術、勞動保護等，應符合國家現行法規和標準的有關規定。
3.0.3工程施工中應建立技術檔案，并應做好測試記錄、隱蔽工程記錄、質量檢查記錄和竣工圖紙等文件資料收集、整理工作。
3.0.4工程竣工時應按規定做好施工總結，竣工資料應真實、準確、齊全。
3.0.5立井凍結工程應按照設計施工圖、施工組織設計、作業規程施工。施工組織設計、作業規程應采用先進技術工藝，提出工程質量標準和要求，制定相應質量保證措施，并經審查批準。
3.0.6施工現場質量管理應具有相應技術標準、規范及質量管理體系。
3.0.7施工質量控制應符合下列規定：
1主要材料、半成品、成品、構配件應現場驗收，按有關規定復檢，并應經監理工程師確認；
2各工序質量控制應符合施工技術標準，每道工序完成后，應進行質量檢查并形成質量記錄。
3.0.8工程質量驗收應符合下列規定：
1凍結鉆孔質量及偏斜控制應符合本標準及凍結方案設計要求；
2質量驗收人員應具備相應專業知識及施工經驗；
3工程質量的驗收應在施工單位自行檢查、驗收的基礎上進行；
4隱蔽工程在隱蔽前應由施工單位通知有關單位驗收，并應形成驗收文件；
5斌塊、試件及有關材料，應按規定見證取樣檢測；
6分項工程質量應按規定驗收；
7見證取樣檢測及工程安全檢測單位應具有相應能力。
3.0.9工程質量應按下列程序驗收：
1施工單位應對每一工序進行質量自檢，并應做好施工自檢記錄；
2分項工程應由建設單位或委托監理單位的專業監理工程師組織相關單位驗收；
3分部工程應由建設單位或委托監理單位的總監理工程師組織有關單位驗收。
4 凍結設計
5 凍結鉆孔施工與驗收
6 凍結器安裝與驗收
7 制冷站安裝與運轉
8 凍結壁檢測與判斷
9 井筒掘進與支護
10 凍結管（孔）處理
11 綠色施工

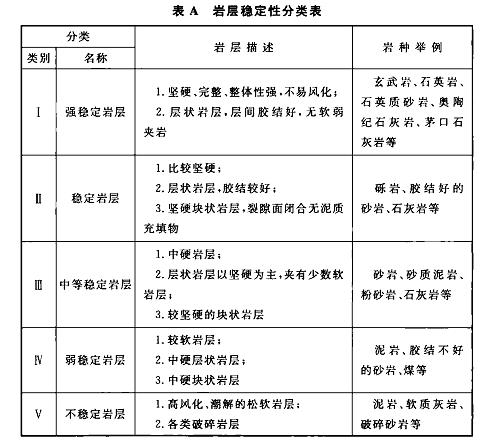

附錄A 巖層穩定性分類
附錄A巖層穩定性分類
附錄B 人工凍土強度與蠕變
B.0.1人工凍土（巖）抗壓強度值和蠕變參數應采用人工凍土物理力學性能試驗報告資料。

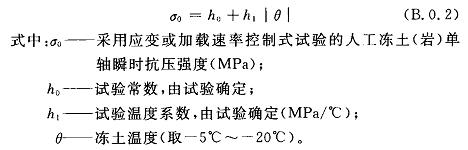

B.0.2人工凍土（巖）單軸瞬時抗壓強度，當凍土（巖）溫度在-5℃～-20℃時，可按下式計算：
B.0.3人工凍土蠕變計算應符合下列規定：

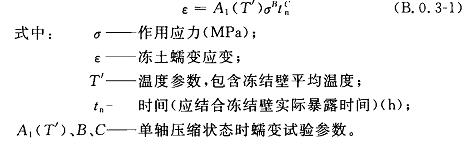

1單軸壓縮狀態蠕變方程應按下式計算：

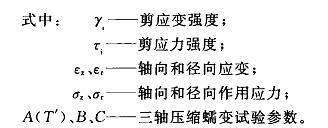

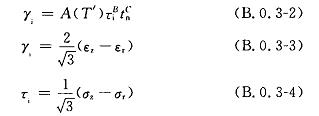

2三軸壓縮狀態蠕變方程：
3單軸與三軸蠕變參數之間的關系式，當內摩擦角不大時（黏土具有此特征），有
B.0.4人工（巖）凍土單軸長時抗壓強度
可按下列方法確定：

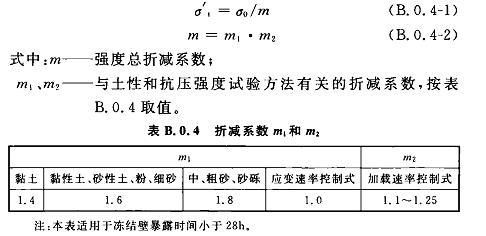

1當有凍土（巖）單軸瞬時抗壓強度值時，長時強度
可按下列公式計算：

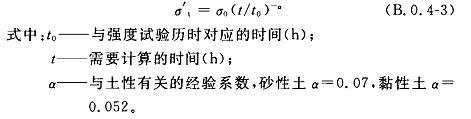

2當有凍土單軸瞬時抗壓強度值
，且有與試驗強度歷時對應的時間
可按下式計算：

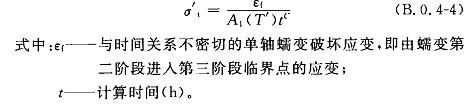

3當有蠕變?cè)囼?yàn)參數時，可按下式計算：
4凍土長時強度，應采用本標準式（B.0.4-1）、式(B.0.4-3)、式(B.0.4-4)計算后，取其中最小值作為設計強度參數值。
B.0.5凍土（巖）強度應根據凍土（巖）溫度、土（巖）類型、含水量、土（巖）密度、試驗方法以及經驗等因素，經綜合分析選擇。
附錄C 氨循環系統相關參數
C.0.1氨壓縮機工作制冷量的確定應符合下列規定：
1氨壓縮機工作制冷循環系統工況：
1)冷凝溫度、壓力，冷凝溫度應高于冷卻水出水溫度3℃～5℃；冷凝壓力不得高于1.3MPa;氨壓縮機排氣溫度不得高于130℃；
2)蒸發溫度，蒸發溫度應比蒸發器鹽水溫度低5℃～7℃；

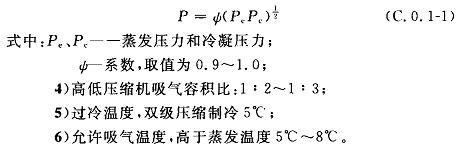

3)中間壓力，中間壓力不應高于0.5MPa，也不得低于0.2MPa，或中間壓力按下式計算：
2單級壓縮工作制冷量應符合下列規定：

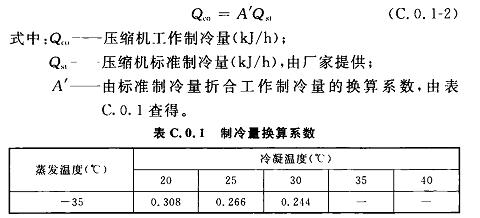

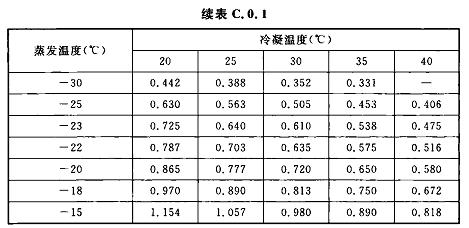

1)壓縮機工作制冷量可按下式換算：

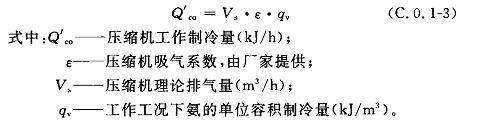

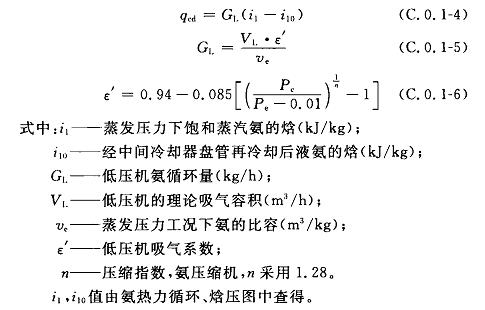

2)采用氨壓縮循環容積量計算法時，應按下式計算：
3串聯雙級壓縮工作制冷量應按下列公式計算：
C.0.2氨循環系統附屬設備選擇及充氨量應符合下列規定：

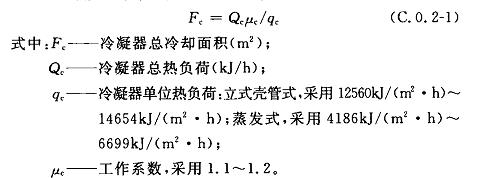

1冷凝器冷卻面積可按下式計算：

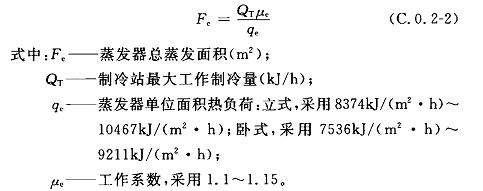

2蒸發器面積可按下式計算：
3應按氨允許流速0.6m／s選擇盤管式中間冷卻器。

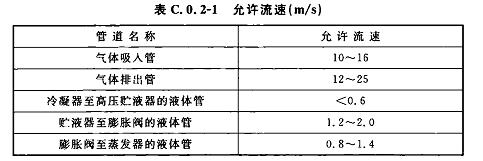

4應按氨允許流速選擇管路直徑，管路內流速應符合表C.0.2-1的規定。
5制冷站制冷系統充氨量應符合下列規定：

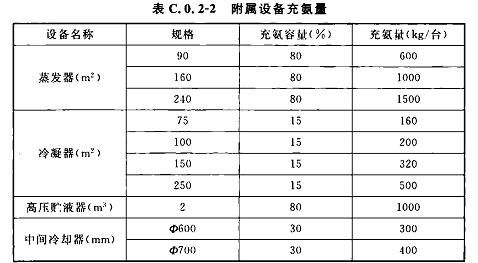

1)首次充氨量應根據附屬設備和管路容積計算確定，蒸發器和高壓貯液器充氨量應為容積的80%，冷凝器充氨量應為15%．中間冷卻器應為30%，管路充氨量應按附屬設備總氨量的20%，各附屬設備的充氨量應符合表C.0.2-2的規定；
2)應考慮運轉過程損失，每月補充量為總量的2.5%～10%。

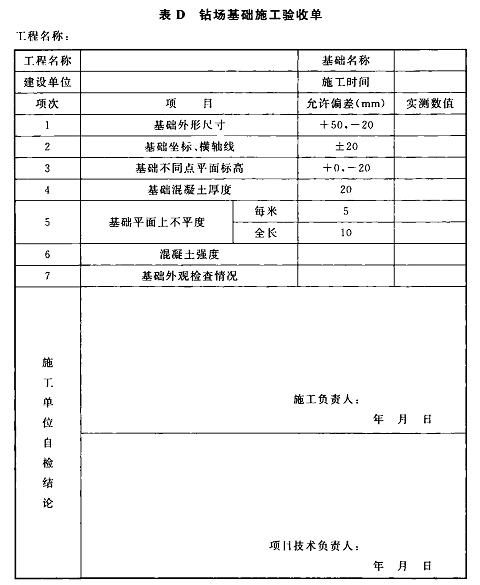

附錄D 鉆場基礎施工驗收
附錄D鉆場基礎施工驗收

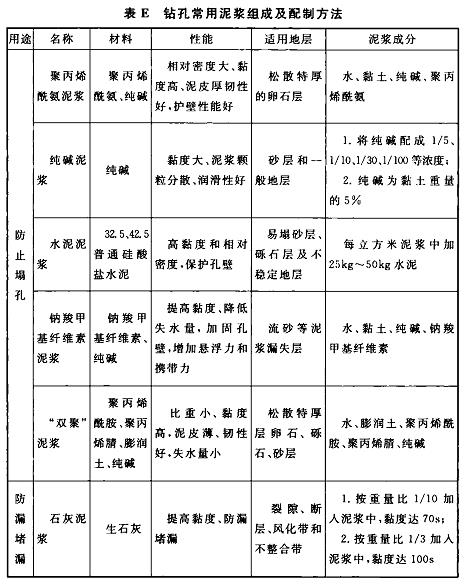

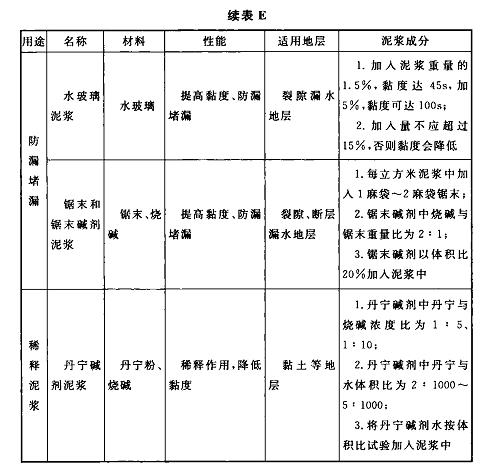

附錄E 鉆孔常用泥漿組成及配制方法
附錄E鉆孔常用泥漿組成及配制方法

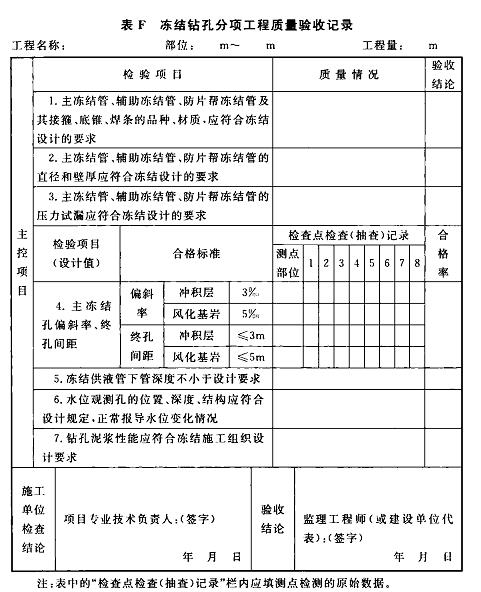

附錄F 凍結鉆孔分項工程質量驗收記錄
附錄F凍結鉆孔分項工程質量驗收記錄
附錄G 凍結管材外觀質量檢查記錄
附錄G凍結管材外觀質量檢查記錄
工程名稱： 日期：
孔號 |
批次 |
代表數量 |
檢驗結果 |
|||
檢驗項目 |
||||||
銹蝕情況 |
||||||
有無明顯變形 |
||||||
有無裂縫 |
||||||
厚度是否均勻 |
||||||
坡口角度 |
||||||
有無明顯彎曲 |
||||||
有無明顯扁口 |
||||||
有無明顯夾皮 |
||||||
有無明顯凹陷 |
||||||
有無焊接防滑塊 |
||||||
材料員： 質檢員：

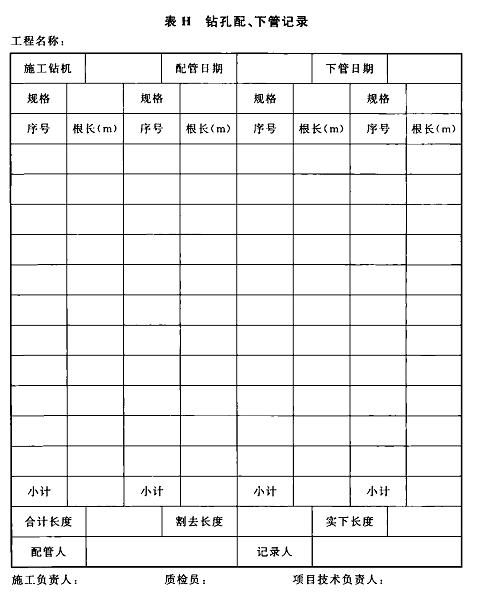

附錄H 鉆孔配、下管記錄
附錄H鉆孔配、下管記錄

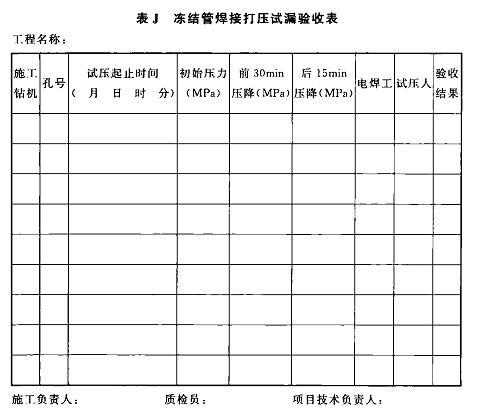

附錄J 凍結管焊接打壓試漏驗收
附錄J凍結管焊接打壓試漏驗收

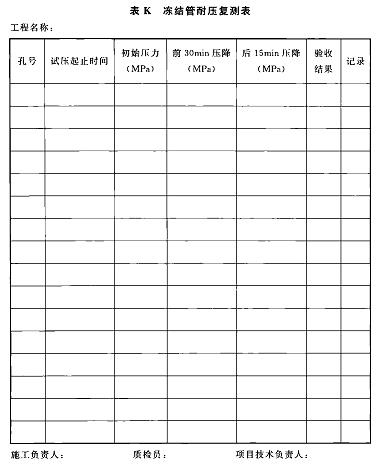

附錄K 凍結管耐壓復測
附錄K凍結管耐壓復測

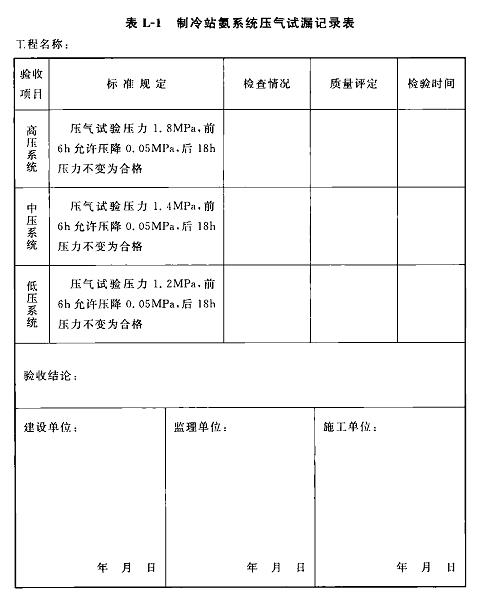

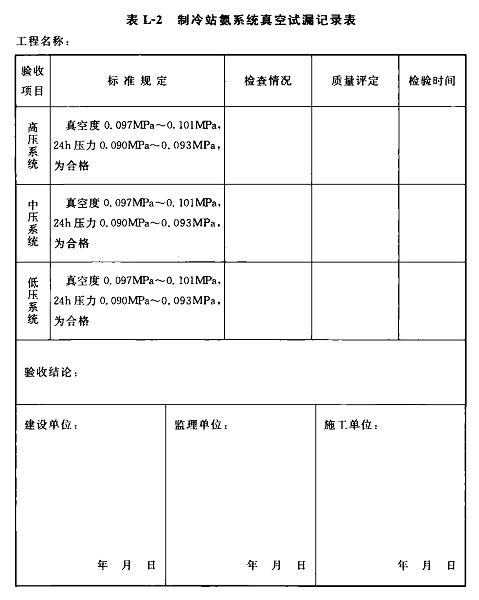

附錄L 制冷站氨系統密封性能試驗
附錄L制冷站氨系統密封性能試驗
附錄M 制冷站運轉日志
附錄L制冷站氨系統密封性能試驗

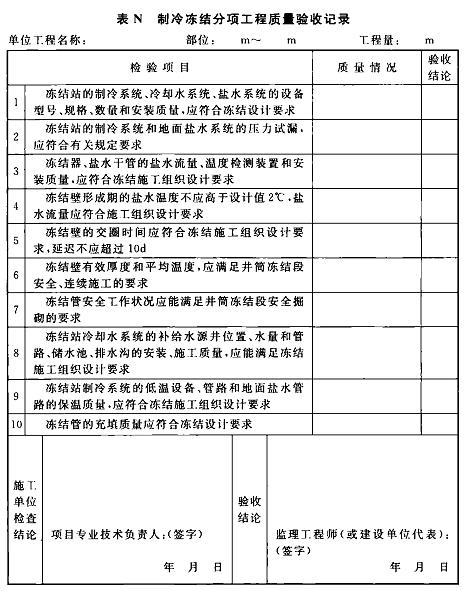

附錄N 制冷凍結分項工程質量驗收記錄
附錄N制冷凍結分項工程質量驗收記錄

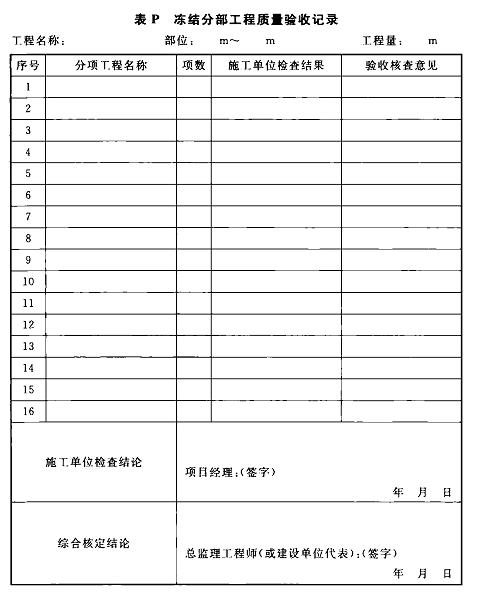

附錄P 凍結分部工程質量驗收記錄
附錄P凍結分部工程質量驗收記錄

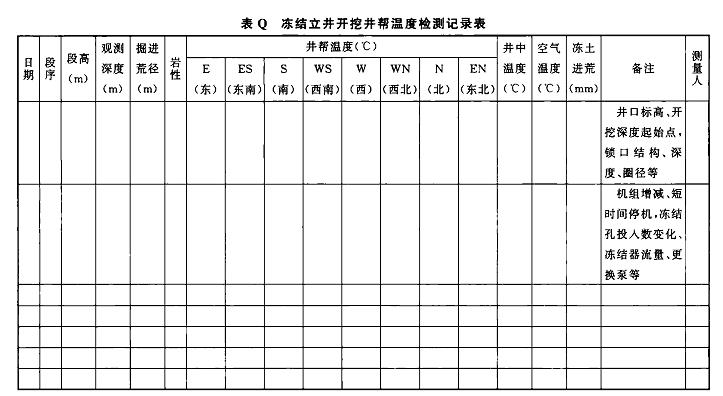

附錄Q 凍結立井開挖井幫溫度檢測
附錄Q凍結立井開挖井幫溫度檢測

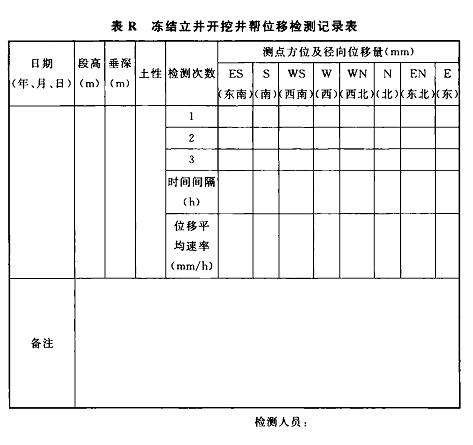

附錄R 凍結立井開挖井幫位移檢測
附錄R凍結立井開挖井幫位移檢測

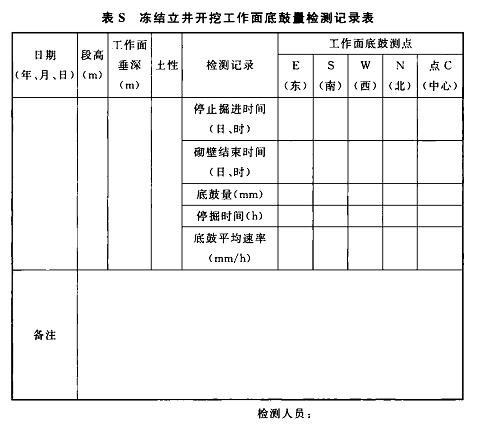

附錄S 凍結立井開挖工作面底鼓量檢測
附錄S凍結立井開挖工作面底鼓量檢測
