（免費下載）GB 50628-2010 鋼管混凝土工程施工質量驗收規范
公告
關于發布國家標準《鋼管混凝土工程施工質量驗收規范》的公告
現批準《鋼管混凝土工程施工質量驗收規范》為國家標準， 編號為GB 50628 -2010，自2011年10月1日起實施。其中，第3.0.4、3.0.6、3.0.7、4.5.1、4.7.1條為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2010年11月3日
前言
前 言
規范是根據住房和城鄉建設部《關于印發（2008年工程建設標準規范制訂、修訂計劃（第一批）>的通知》（建標[2008] 102號）的要求，由中國工程建設標準化協會建筑施工專業委員會和南通華新建工集團有限公司會同有關單位共同編制完成的。
本規范編制過程中，編制組廣泛了解和收集國內有關工程資料，總結了近些年來國內鋼管混凝土工程施工的實踐經驗，并依據《建筑工程施工質量驗收統一標準》GB 50300、《鋼結構工程施工質量驗收規范》GB 50205和《混凝土結構工程施工質量驗收規范》GB 50204，提出了鋼管混凝土工程的質量驗收指標、檢驗方法和控制工程質量的措施，以統一鋼管混凝土工程施工質量的驗收，最后經審查定稿。
本規范共分5章和3個附錄。包括總則、術語、基本規定、鋼管混凝土分項工程質量驗收和鋼管混凝土工程質量驗收。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，由中國工程建設標準化協會建筑施工專業委員會負責具體技術內容的解釋。請各單位在執行本規范的過程中，隨時將有關意見和建議寄中國工程建設標準化協會建筑施工專業委員會（地址：北京市海淀區三里河路9號，郵編：100835，E-mail: sgbz@fyi.net. cn)，以供今后修改時參考。
本規范主編單位、參編單位、主要起草人和主要審查人名單：
主編單位：中國工程建設標準化協會建筑施工專業委員會
南通華新建工集團有限公司
參編單位：北京建工集團有限責任公司
上海建工（集團）總公司
陜西建工集團總公司
上海建科建設監理咨詢有限公司
鞍鋼建設集團有限公司
廣州市建設工程質量監督站
中天建設集團有限公司
武漢鋼鐵集團民用建筑工程有限責任公司
湖北省建設工程質量安全監督總站
寧波市鄞州區建筑工程質量監督站
主要起草人：金德鈞 吳松勤 葛漢明 楊玉江 張顯來 江遐齡 錢忠勤 周紅波 薛永武 崔秋江 吳險峰 胡金旭 吳 鋒 董文斌 尹長生 章季 李揚 沈黎興 朱江海 邱敏華
主要審查人：楊嗣信 范慶國 賀賢娟 應惠清 王玉嶺 史志華 吳欣之 高俊岳 鮑穎
1 總則
1.0.1 為加強建筑工程施工質量管理，統一鋼管混凝土工程施工質量的驗收，保證工程質量，制定本規范。
1.0.2 本規范適用于建筑工程鋼管混凝土工程施工質量的驗收。
1.0.3 本規范應與現行國家標準《建筑工程施工質量驗收統一標準》GB 50300配套使用。
1.0.4 鋼管混凝土工程施工質量的驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 鋼管混凝土構件 steel tubular concrete filled member
在鋼管內澆筑混凝土并由鋼管和管內混凝土共同工作的結構構件。
2.0.2 鋼管內混凝土 concrete in the steel tube
澆筑在鋼管內有一定工作性能要求的混凝土。
2.0.3 鋼管貫通型節點 through-type steel tubular joint
在鋼管混凝土柱和鋼筋混凝土梁節點處，上下樓層鋼管柱采用直接貫通柱梁節點核心區方式的鋼管混凝土的柱梁交接節點。
2.0.4 鋼管非貫通型節點 part-through type steel tubular joint
在鋼管混凝土柱和鋼筋混凝土梁節點處，上下樓層鋼管柱采用不直接貫通柱梁節點核心區，而采用小直徑厚壁鋼管、鋼板翅片等在柱梁節點核心區使上下鋼管混凝土柱連接，達到轉換的柱梁交接節點。也稱轉換型連接節點。
2.0.5 鋼板翅片fin
在鋼管混凝土柱和鋼筋混凝土梁節點處鋼管柱非貫通型節點中，鋼管柱不貫通柱梁節點核心區，用于上下鋼管混凝土柱轉換連接的鋼板肋。
3 基本規定
3.0.1 鋼管混凝土工程的施工應由具備相應資質的企業承擔。鋼管混凝土工程施工質量檢測應由具備工程結構檢測資質的機構承擔。
3.0.2 鋼管混凝土施工圖設計文件應經具有施工圖設計審查許可證的機構審查通過。施工單位的深化設計文件應經原設計單位確認。
3.0.3 鋼管混凝土工程施工前，施工單位應編制專項施工方案，并經監理（建設）單位確認。當冬期、雨期、高溫施工時，應制定季節性施工技術措施。
3.0.4鋼管、鋼板、鋼筋、連接材料、焊接材料及鋼管混凝土的材料應符合設計要求和國家現行有關標準的規定。
3.0.5 鋼管構件的制作應符合現行國家標準《鋼結構工程施工質量驗收規范》 GB 50205的有關規定。構件出廠應按規定進行驗收檢驗，并形成出廠驗收記錄。要求預拼裝的應進行預拼裝，并形成記錄。
3.0.6 焊工必須經考試合格并取得合格證書，持證焊工必須在其考試合格項目及合格證規定的范圍內施焊。

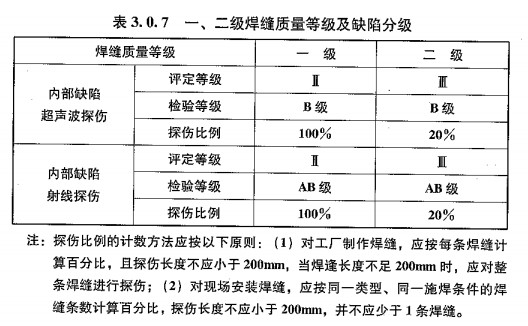

3.0.7 設計要求全焊透的一、二級焊縫應采用超聲波探傷進行焊縫內部缺陷檢驗，超聲波探傷不能對缺陷作出判斷時，應采用射線探傷檢驗。其內部缺陷分級及探傷應符合現行國家標準《鋼焊縫手工超聲波探傷方法和探傷結果分級> GB 11345、《金屬熔化焊焊接接頭射線照相》GB/T 3323的有關規定。一、二級焊縫的質量等級及缺陷分級應符合表3.0.7的規定。
3.0.8 鋼管混凝土構件吊裝與鋼管內混凝土澆筑順序應滿足結構強度和穩定性的要求。
3.0.9 鋼管內混凝土施工前應進行配合比設計，并宜進行澆筑工藝試驗；澆筑方法應與結構形式相適應。
3.0.10 鋼管構件安裝完成后應按設計要求進行防腐、防火涂裝。其質量要求和檢驗方法應符合現行國家標準《鋼結構工程施工質量驗收規范》GB 50205的有關規定。

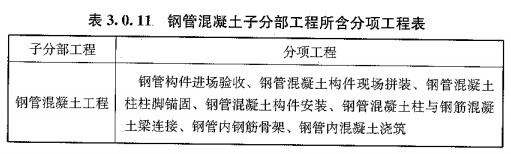

3.0.11 鋼管混凝土工程施工質量驗收，應在施工單位自行檢驗評定合格的基礎上，由監理（建設）單位驗收。其程序應按現行國家標準《建筑工程施工質量驗收統一標準》 GB 50300的規定進行驗收。銅管混凝土子分部應按表3.0. 11的規定劃分分項工程。
4 鋼管混凝土分項工程質量驗收
5 鋼管混凝土工程質量驗收
5.0.1 鋼管混凝土子分部工程質量驗收應按檢驗批、分項工程和子分部工程的程序進行驗收。
5.0.2 檢驗批質量驗收合格應符合下列規定：
l主控項目和一般項目的質量經抽樣檢驗合格；
2具有完整的施工操作依據、質量檢查記錄。
5.0.3 分項工程質量驗收合格應符合下列規定：
1分項工程所含的檢驗批均應符合合格質量的規定；
2分項工程所含檢驗批的質量驗收記錄應完整。
5.0.4 鋼管混凝土子分部工程質量驗收合格應符合下列規定：
1子分部工程所含分項工程的質量均應驗收合格；
2質量控制資料應完整；
3鋼管混凝土子分部工程結構檢驗和抽樣檢測結果應符合有關規定；
4鋼管混凝土子分部工程觀感質量驗收應符合要求。
5.0.5 鋼管混凝土子分部工程質量驗收記錄應符合下列規定：
1檢驗批質量驗收記錄可按本規范表A.0.1～表A.0.7的規定進行；
2分項工程質量驗收記錄可按本規范表B進行；
3子分部工程質量驗收記錄可按本規范表C.0.1～表C.0.4的規定進行。
附錄A 鋼管混凝土工程檢驗批質量驗收記錄

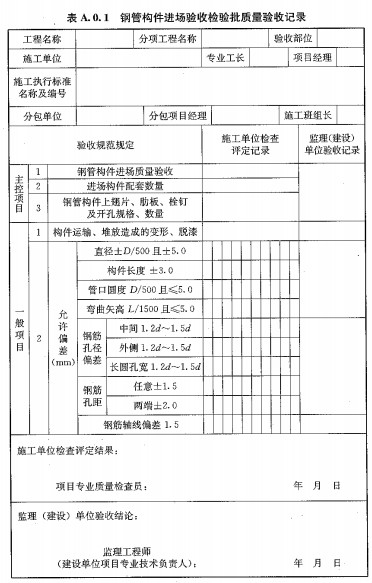

A.0.1 鋼管構件進場驗收檢驗批質量驗收記錄應符合表A.0.1的規定。

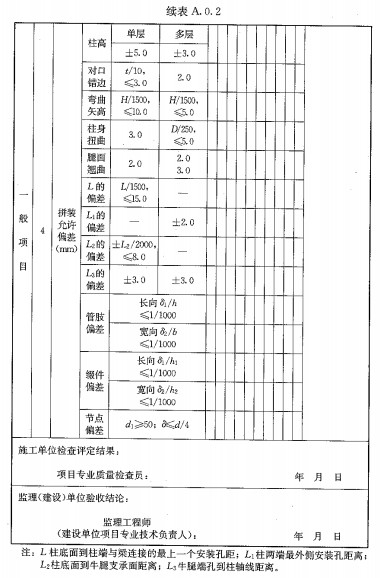

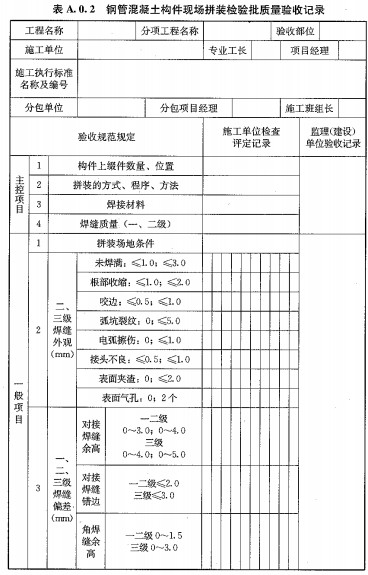

A.0.2 鋼管混凝土構件現場拼裝檢驗批質量驗收記錄應符合表A.0.2的規定。

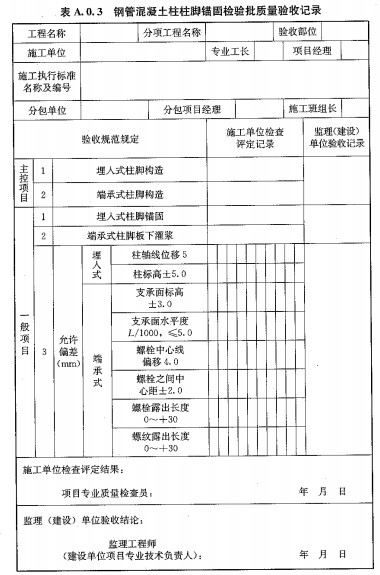

A.0.3 鋼管混凝土柱柱腳錨固檢驗批質量驗收記錄應符合表A.0.3的規定。

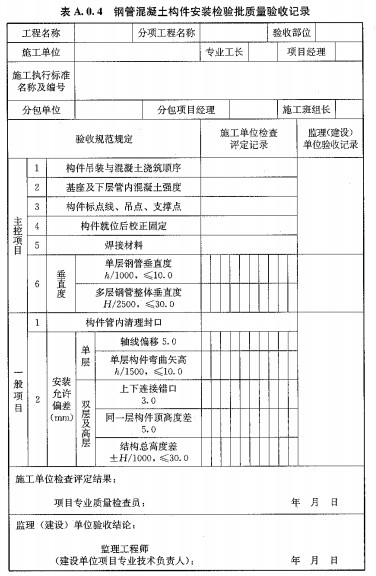

A.0.4 鋼管混凝土構件安裝檢驗批質量驗收記錄應符合表A.0.4的規定。

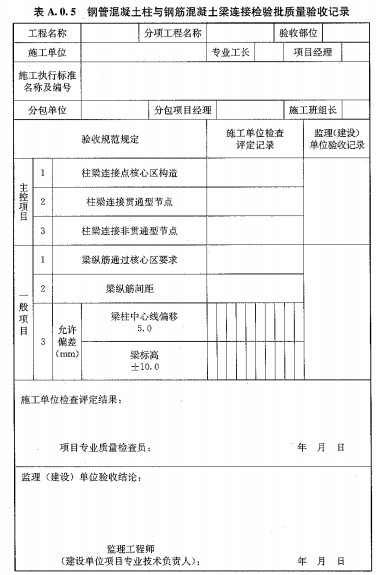

A.0.5 鋼管混凝土拄與鋼筋混凝土梁連接檢驗批質量驗收記錄應符合表A.0.5的規定。

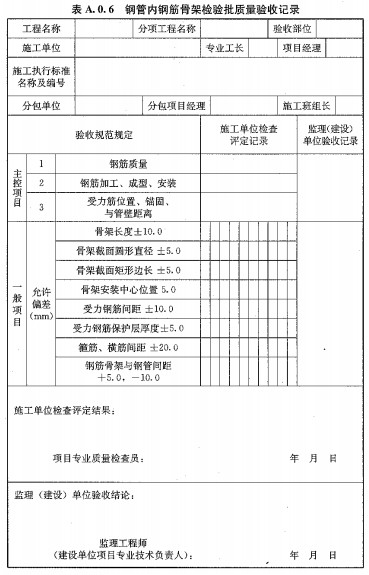

A.0.6 鋼管內鋼筋骨架檢驗批質量驗收記錄應符合表A.0.6的規定。

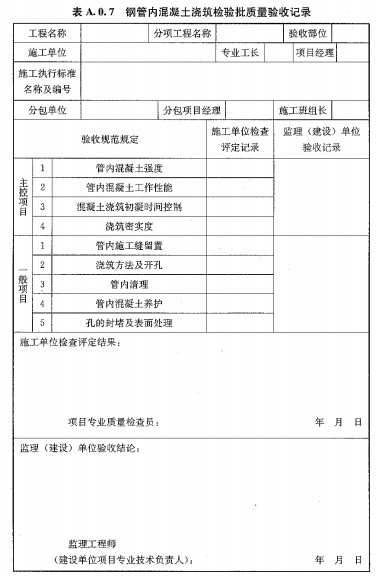

A.0.7 鋼管內混凝土澆筑檢驗批質量驗收記錄應符合表A.0.7的規定。

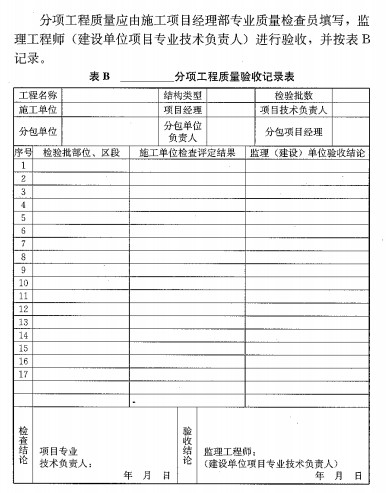

附錄B 鋼管混凝土分項工程質量驗收記錄
附錄B 鋼管混凝土分項工程質量驗收記錄
附錄C 鋼管混凝土子分部工程質量驗收記錄

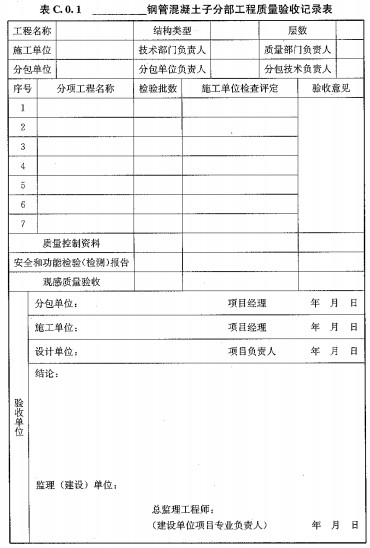

C.0.1 鋼管混凝土子分部工程質量驗收應按表C.0.1的規定記錄。

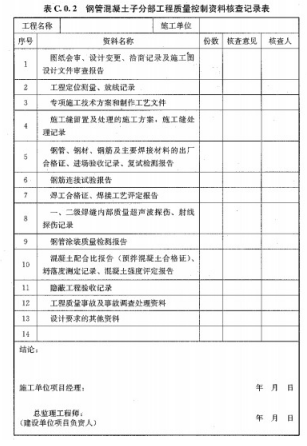

C.0.2 鋼管混凝土子分部工程質量控制資料核查應按表C.0.2的規定記錄。

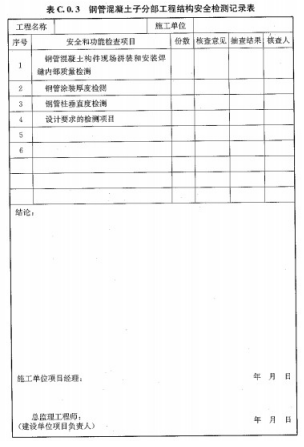

C.0.3 鋼管混凝土子分部工程結構安全檢測應按表C.0.3的規定記錄。

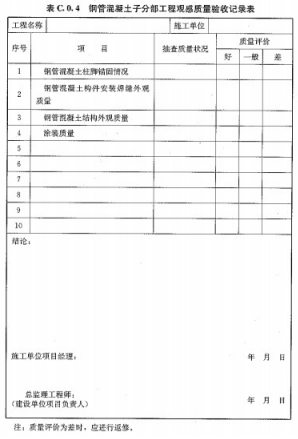

C.0.4 鋼管混凝土子分部工程觀感質量驗收應按表C.0.4的規定記錄。
