（免費下載）GB 50077-2003 鋼筋混凝土筒倉設計規范
公告
中華人民共和國建設部
公告 第 203 號
建設部關于發布國家標準《鋼筋混凝土筒倉設計規范》的公告
現批準《鋼筋混凝土筒倉設計規范》為國家標準，編號為GB50077-2003，自2004年1月1日起實施。其中，第3.1.6、3.1.7、3.1.9、5.1.1、5.2.1(1)、5.4.1(4)、5.4.2(2)(3),5.4.3、6.1.11、6.8.5、6.8.7、A.1.3、A.1.5條（款）為強制性條文，必須嚴格執行。原《鋼筋混凝土筒倉設計規范》GBJ77-85同時廢止。
本規范由建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國建設部
二 OO 三年十二月 十 - 日
前言
前言
本規范是根據原國家計委計綜合[1992]490號文和建設部(92)建標計字第10號文，對中華人民共和國國家標準《鋼筋混凝土筒倉設計規范》GBJ77-85進行修訂的。
本規范依據中華人民共和國國家標準《建筑結構可靠度設計統一標準》GB50068及《工程結構可靠度統一標準》GB50153的原則進行修訂。
本規范共分6章和8個附錄及條文說明，包括：總則、術語符號、布置原則及結構選型、結構上的荷載、結構計算及構造。附錄有：貯料的物理特性參數、洞口應力及星倉倉壁計算、系數
及
的值、旋轉殼體在對稱荷載下的薄膜內力、矩形筒倉按平面構件的內力計算、槽倉、淺圓倉貯料壓力計算公式、貯料沖擊系數及高溫作用下混凝土和鋼筋強度折減系數、預應力筋強度、摩擦系數、次彎矩次剪力計算系數及本規范用詞說明。
本次主要修訂的內容有：增加了術語、符號章節。對第三章筒倉的布置原則及結構選型的內容，根據近年來我國筒倉建設的發展及實踐進行了較多的修訂和增補。對第四章結構上的荷載，增補了永久荷載、可變荷載及偶然荷載的分項系數、荷載組合及組合系數;增補了偏心卸料、均化倉及氣力輸送、外界溫差對倉壁的附加壓力。在第五章結構計算中對筒倉結構構件在正常使用極限狀態時的變形、裂縫等級作了明確的規定。對淺圓倉、倉壁上的洞口、利用貯料重力預壓地基及預應力強度比在筒倉上的使用范圍作了新的規定。在第六章構造中除了對部分條文修訂外，增加了圓形筒倉預應力內容。在附錄中刪去了原附錄二倉壁、倉底裂縫寬度的計算公式，增加了洞口應力及星倉倉壁的計算公式，同時增加了槽倉設計、淺圓倉貯料超載壓力計算公式及貯料沖擊系數和高溫作用下混凝土和鋼筋設計強度折減系數等內容。
本規范將來可能需要進行局部修改時，有關局部修改的信息和條文內容將刊登在《工程建設標準化》雜志上。
本規范以黑體字標志的條文為強制性條文，必須嚴格執行。
隨著國家經濟的發展，近年來鋼筋混凝土筒倉的結構和形式都有一些新的發展，但由于其使用范圍及工程實踐經驗有限，故未能全部編入本規范。望各部門在使用該規范過程中，不斷總結經驗，對本規范進一步補充、完善及提高，并請將有關意見及資料提供給中煤國際工程集團北京華宇工程有限公司筒倉規范管理組。管理組對該規范負責解釋。通訊地址為北京德外安德路67號，郵編100011，中煤國際工程設計研究總院。
《鋼筋混凝土筒倉設計規范》GBJ77-85(以下簡稱筒規）是由原國家煤炭工業部負責主編，煤炭工業部規劃設計總院會同有關單位共同編制的，經國家計委1985年12月4日以計標[1985]1967號文批準發布。該規范發布之前，我國沒有自己的筒倉設計規范，筒倉設計者大都參考前蘇聯的有關規范進行設計。由于沒有統一的國家標準，有些筒倉建成后出了問題。自該規范實施后，在本次“筒規”修訂前，經對全國煤炭、電力、冶金及建材等系統使用筒倉的調查表明，凡嚴格按本規范規定設計的筒倉尚未發現問題，也就是說該規范的可靠度是有保證的。然而隨著國家建設的發展，該規范某些條文和內容已不能完全滿足我國建設的需要，同時我國其他的規范也已改編并逐漸與國際接軌。為此，作為特種結構規范，“筒規”必須做相應的修訂和改編，刪除一些過時的內容，增加一些經實踐證明是正確并能指導今后筒倉設計的內容，是本次修編的目的。
本次修訂的主編單位是中煤國際工程設計研究總院即原煤炭部規劃設計總院后改名北京煤炭設計研究院。由于各原定參編單位及人員有較大的變化，本次修編征得近年來仍從事該規范修編 工 作的原參編部門有關單位及始終積極參與該規范修編工作的有關人員同意后，作為該規范的參編單位。
本規范主編單位、參編單位和主要起草人：
主編單位：： 中煤國際工程設計研究總院
參編單位： 長沙冶金設計研究院
鄭州糧油食品工程設計院
煤炭工業西安設計研究院
煤炭工業邯鄲設計研究院
原國家內貿局國外貸款事務管理辦公室
天津水泥工業設計研究院
國貿工程設計院
南京水泥工業設計研究院
華北電力設計院
鄭州工程學院
主要起草人 （按主編及參編單位排序列出）：
崔元瑞 歸衡石 袁海龍 蒲維民
邵一謀 楊世忠 靖華 朱耀玲
尚良 馬申 原方
1 總則
1.0.1為在鋼筋混凝土筒倉設計中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理、確保質量，特制定本規范。
1.0.2本規范適用于貯存散料，且平面形狀為圓形或矩形的現澆鋼筋混凝土筒倉、壓縮空氣混合粉料的調勻倉的設計。不適用于貯存青飼料及纖維狀散料和濕法攪拌的筒倉設計。
1.0.3筒倉設計應分為深倉和淺倉。對于矩形淺倉，應分為漏斗倉、低壁淺倉和高壁淺倉。其劃分標準應符合下列規定： 1當筒倉內貯料計算高度
與圓形筒倉內徑
或與矩形筒倉的短邊
之比大于或等于1.5時為深倉，小于1.5時為淺倉。 2對于矩形淺倉，當無倉壁時為漏斗倉，當倉壁高度
與短邊
之比小于0.5時為低壁淺倉，大于或等于0.5時為高壁淺倉。
1.0.4鋼筋混凝土筒倉設計，除應符合本規范外，尚應符合國家現行的有關強制性標準的規定。
2 術語、符號
3 布置原則及結構選型
4 結構上的荷載
5 結構計算
6 構造
附錄A 槽倉

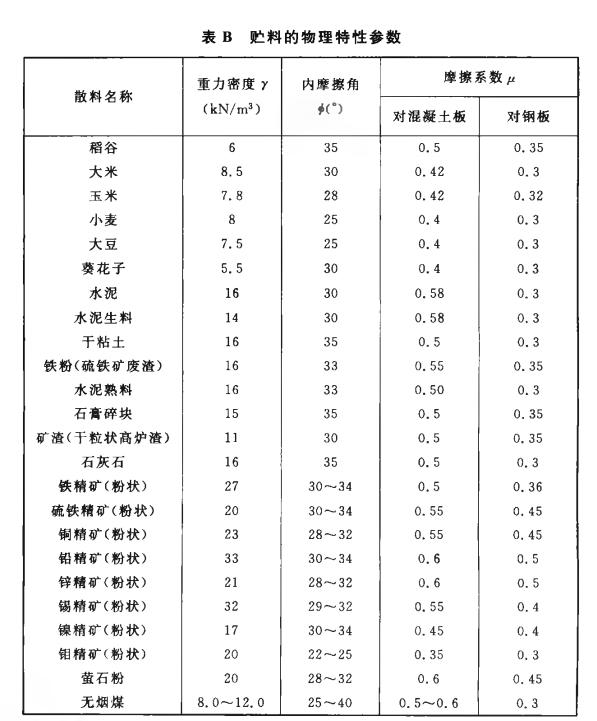

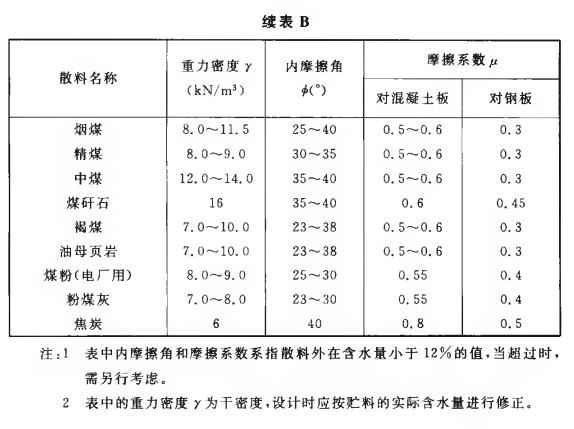

附錄B 貯料的物理特性參數
附錄B 貯料的物理特性參數

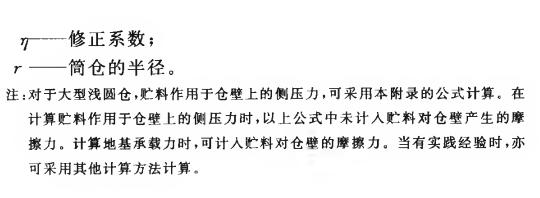

附錄C 淺圓倉貯料壓力計算公式

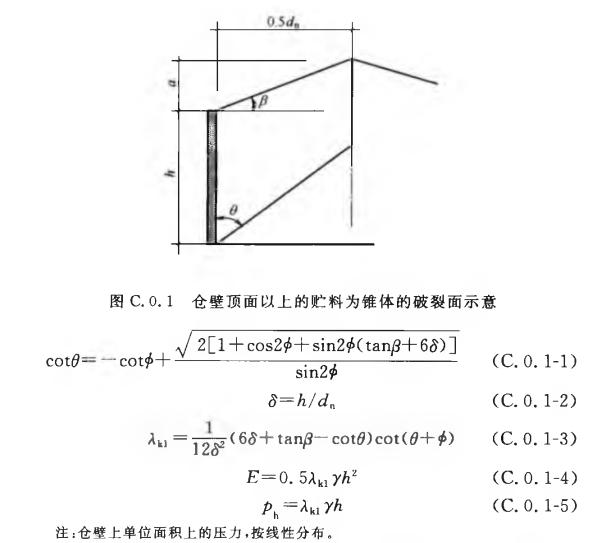

C.0.1當倉壁頂面以上的貯料為錐體，破裂面通過倉的中線（圖C.0.1)時，貯料作用于淺圓倉倉壁上的側壓力可按下式計算：

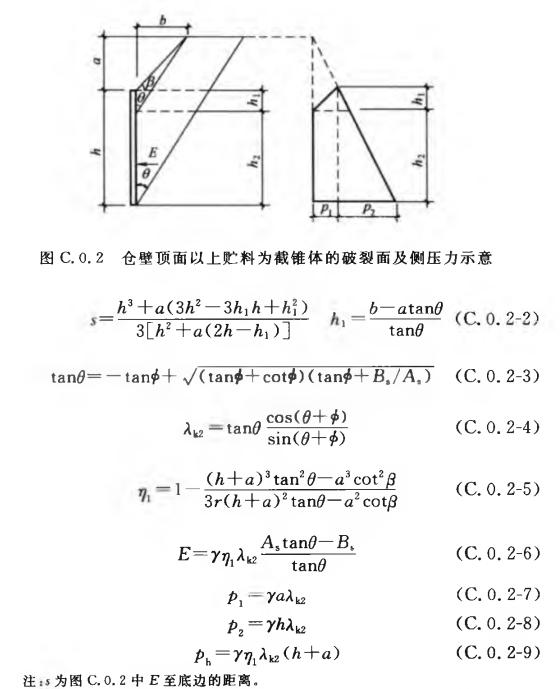

C.0.2當倉壁頂面以上貯料為截錐體，破裂面不通過倉中線（圖C.0.2)時,貯料作用于倉壁上的側壓力按下式計算：

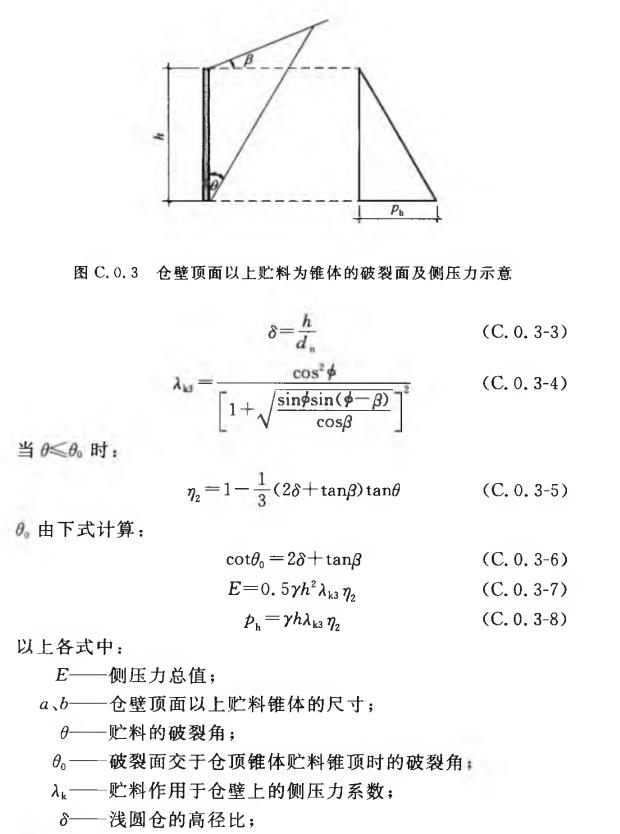

C.0.3當倉壁頂面以上貯料為錐體，破裂面不通過倉中線時（圖 C.0.3)，貯料作用于倉壁上的側壓力按下式計算：
附錄D

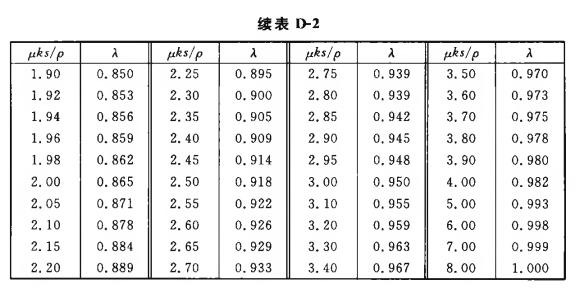

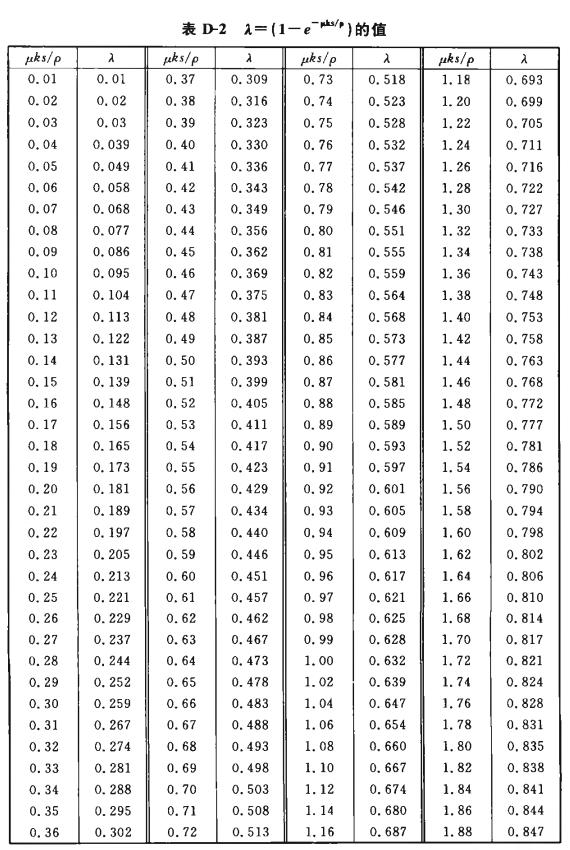

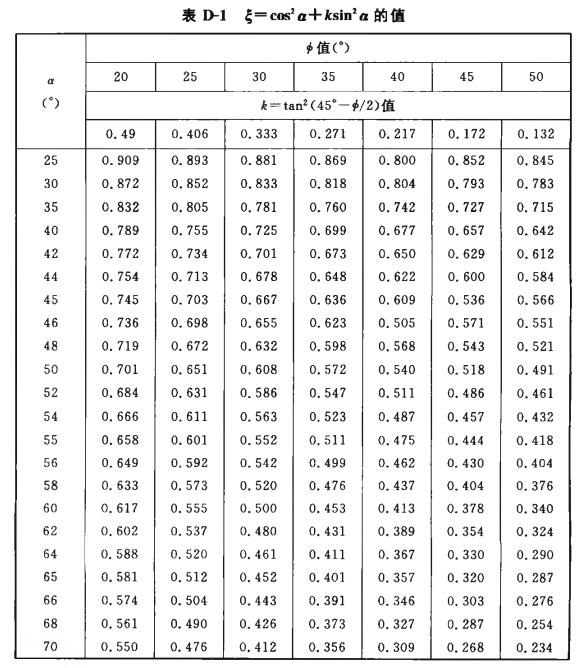

附錄D 系數
及
的 值
附錄E 星倉倉壁及洞口應力計算

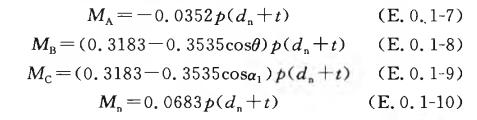

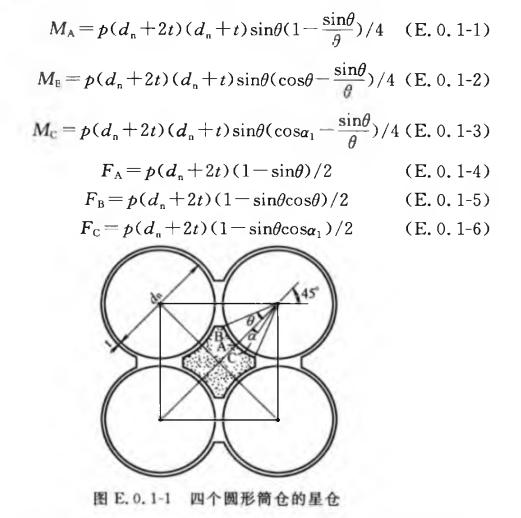

E.0.1 四個圓形筒倉的星倉倉壁內力（圖E.0.1-1)計算公式：

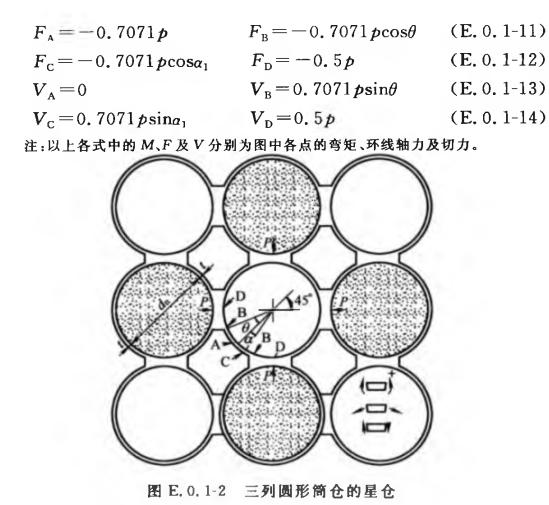

三列圓形筒倉的星倉倉壁中的內力（圖E.0.1-2)計算公式：

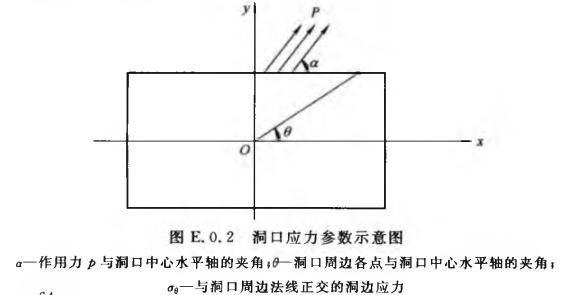

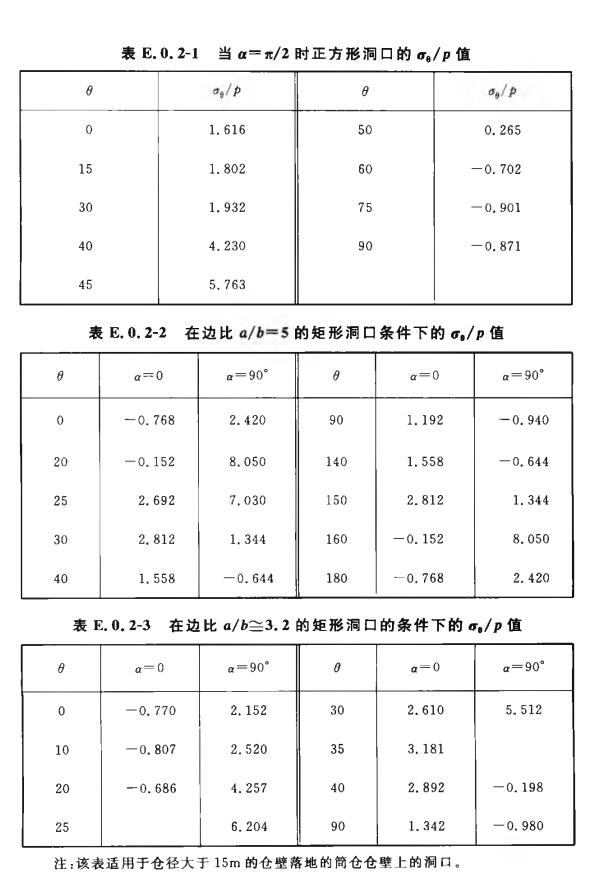

E.0.2倉壁周邊在拉、壓力作用下，正方形、矩形洞口應力參數如圖E.O.2及表E.0.2-1 表E.0.2-3所示。

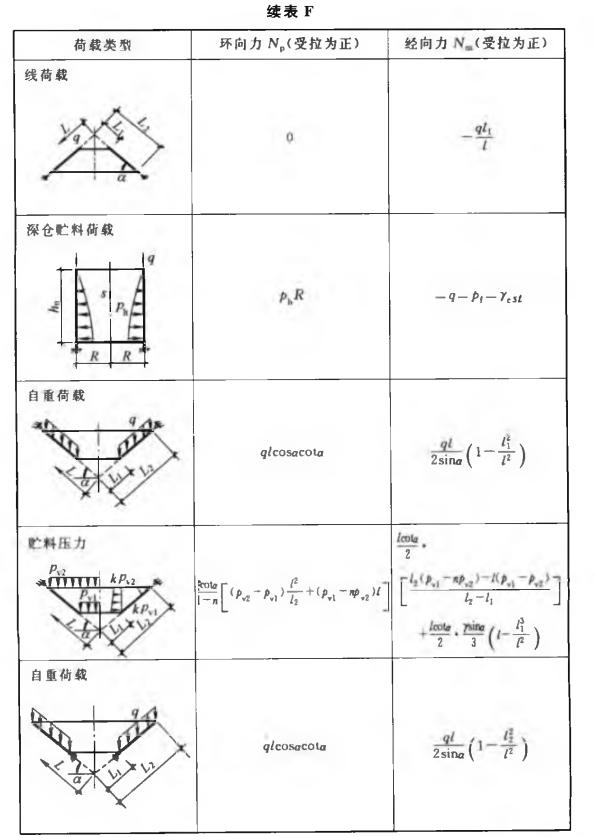

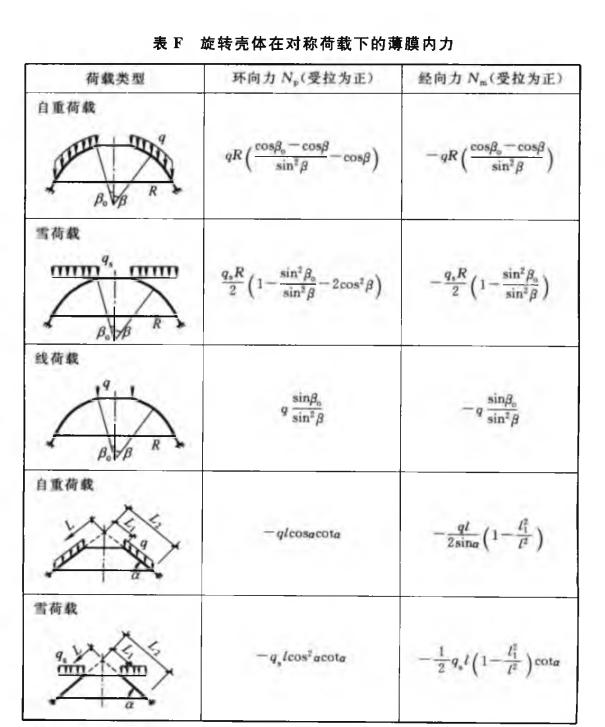

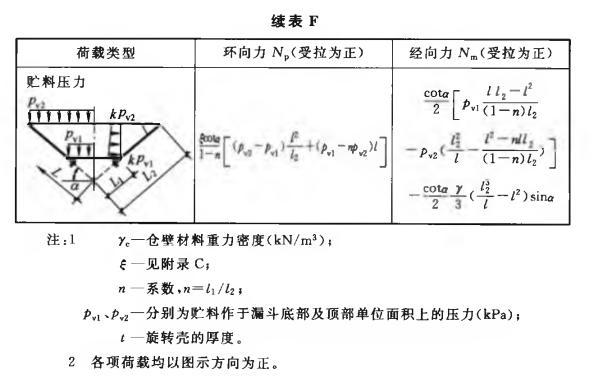

附錄F 旋轉殼體在對稱荷載下的薄膜內力
附錄F 旋轉殼體在對稱荷載下的薄膜內力
附錄G 矩形筒倉按平面構件的內力計算

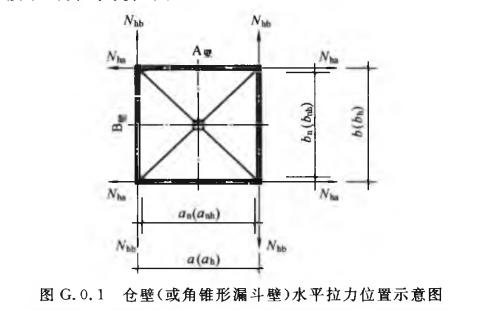

G.0.1對稱布置的矩形筒倉倉壁或角錐形漏斗壁，在貯料水平壓力或貯料法向壓力及漏斗壁自重作用下，由鄰壁傳來的水平拉力可按下列公式計算（圖G.0.1)：
1低壁淺倉倉壁A、B底部的水平拉力
按下式計算：
2高壁淺倉或深倉倉壁A、B任一水平截面單位高度上的水平拉力
按下式計算：
3角錐形漏斗壁A、B任一水平截面沿壁斜向單位高度上的水平拉力
按下式計算：

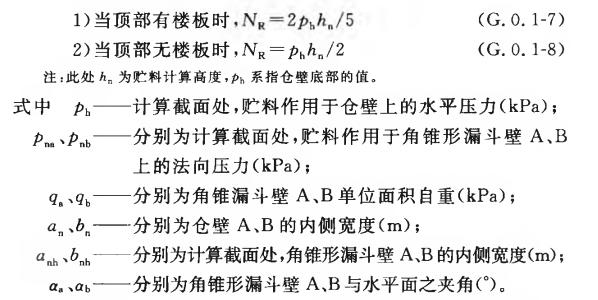

4貯料水平壓力作用下，低壁淺倉倉壁底部單位寬度上的反力
可按下式計算
G.0.2對稱布置的矩形筒倉倉壁或角錐形漏斗壁，在貯料荷載、結構自重等豎向荷載作用下，產生的豎向力或斜向力可按下列公式算：
G.0.3矩形淺倉倉壁、角錐形漏斗壁平面外的彎曲，可按周邊支承板進行計算，相鄰壁交接處的不平衡彎矩可按平均分配的方法進行調整。矩形深倉倉壁平面外的彎曲，可按平面框架進行計算。
G.0.4柱子支承的方形或接近方形的矩形淺倉倉壁、角錐形漏斗壁平面內的彎曲可按下列規定計算：
1角錐形漏斗倉，其漏斗壁可按單獨的三角形深梁計算；三角形深梁可按材料力學公式計算，漏斗壁的計算高度可取1/2的跨度，當漏斗壁的高度小于跨度的1/2時，則取其實際高度，而深梁下部應力值向三角形頂尖按直線遞減為零（圖G.0.2-2)。
2低壁淺倉，倉壁與豎向投影為0.4倍跨度的漏斗壁一起，應按普通梁計算。
3髙壁淺倉或深倉倉壁可按平面深梁計算，略去漏斗壁的共同受力作用。平面深梁的計算表格見表G.0.6-1 表G.0.7-2。 4選擇鋼筋截面時，按平面內彎曲算出的水平應力應與按表G.0.6-1 表G.0.7-2所計算出的水平力同時考慮。

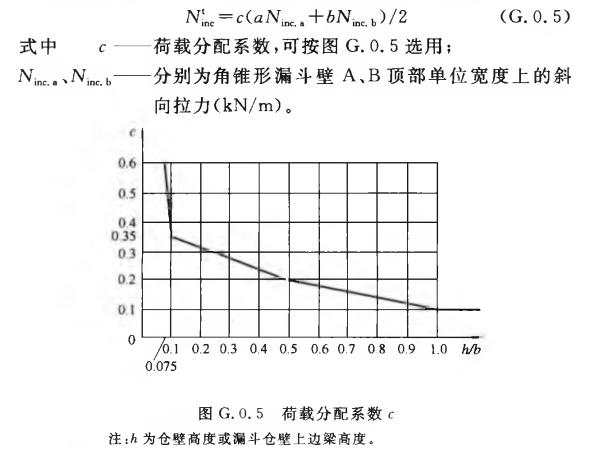

G.0.5對稱布置且柱子支承的角錐漏斗壁交角頂部在貯料重量及漏斗自重作用下的斜向拉力
可按下式計算：
G.0.6按分散配筋方法計算時的平面深梁內力表： 1均布荷載作用在下邊，見圖G.0.6-1及表G.0.6-1 。

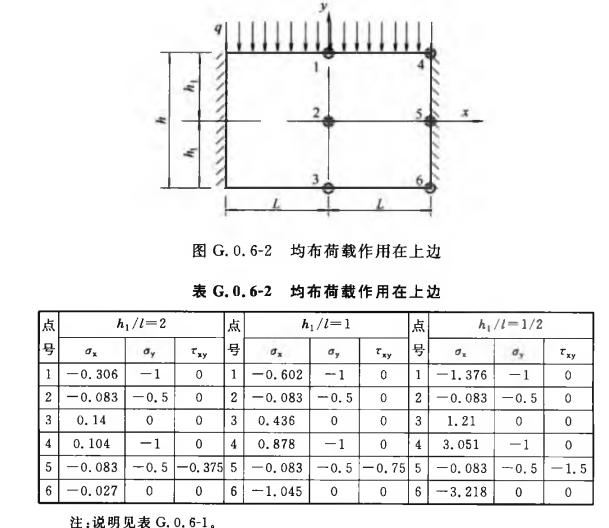

2均布荷載作用在上邊，見圖G.0.6-2及表G.0.6-2。

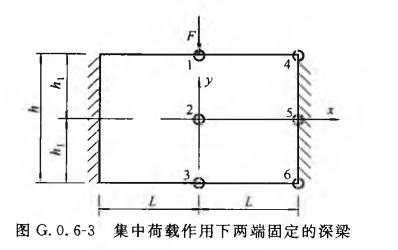

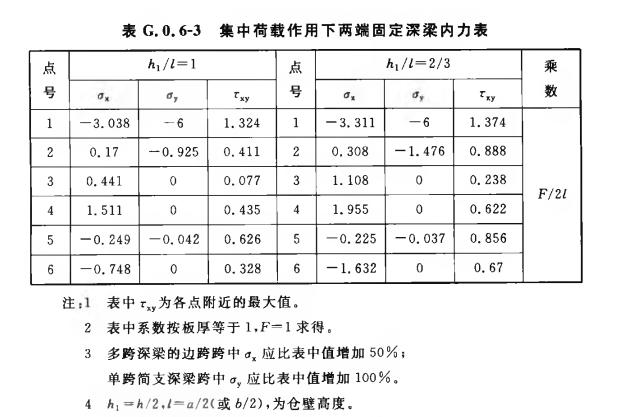

3集中荷載作用下兩端固定深梁如圖G.O.6-3所示，其內力表見表G.0.6-3。
G.0.7按集中配筋方法計算時的平面深梁內力計算：

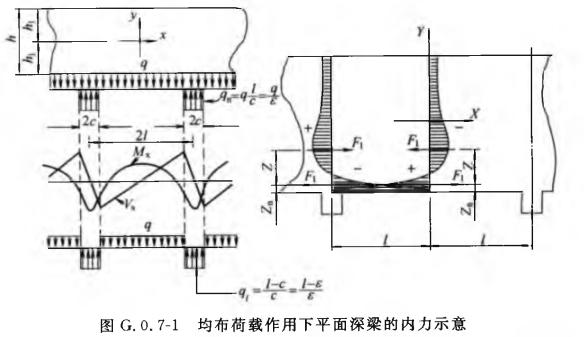

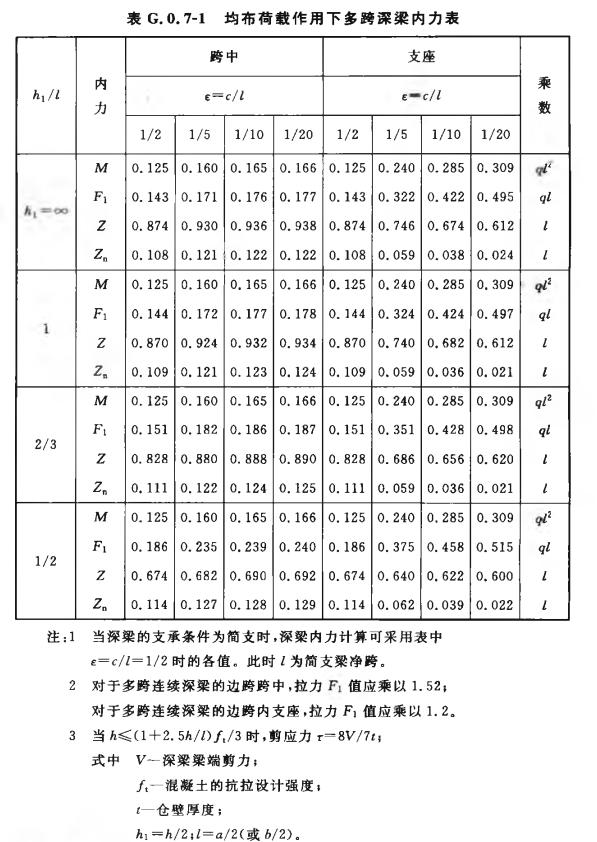

1均布荷載作用下平面深梁如圖G.0.7-1所示，其內力表見表G.0.7-1。

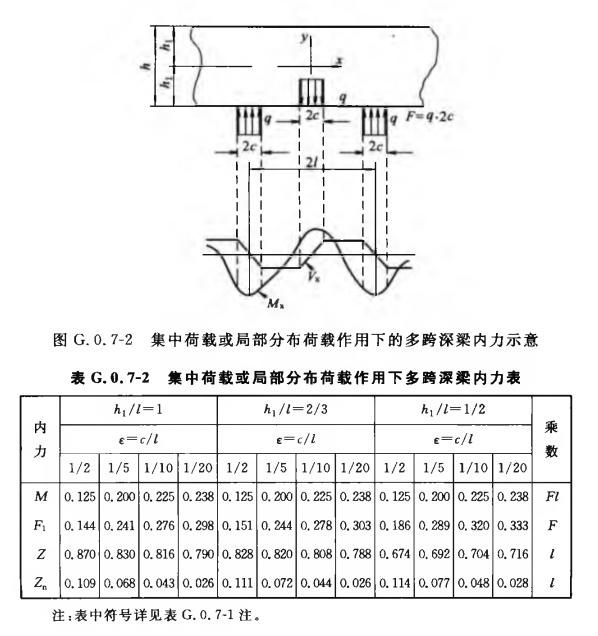

2集中荷載或局部分布荷載作用下的多跨深梁如圖G.0.7-2所示，其內力計算見表G.0.7-2。
附錄H

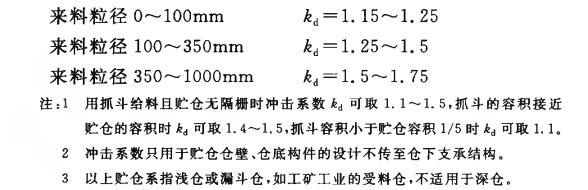

H.0.1當采用大型車輛卸料且車輛的容積小于貯倉容積的1/5時，貯料沖擊系數可取下值：

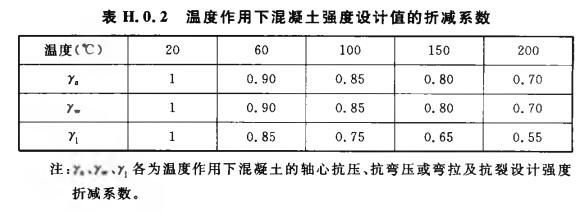

H.0.2溫度作用下混凝土強度設計值的折減系數可按表H.0.2。
H.0.3溫度作用下混凝土彈性模量的折減系數
可按表H.0.3。

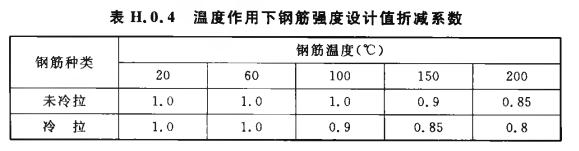

H.0.4溫度作用下鋼筋強度設計值折減系數
可按表H.0.4。

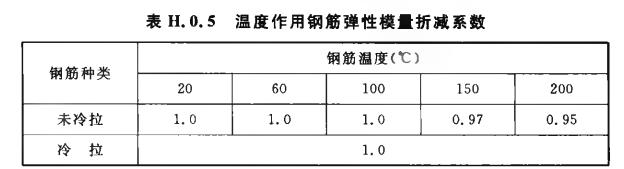

H.0.5溫度作用下鋼筋彈性模量折減系數
可按表H.0.5。

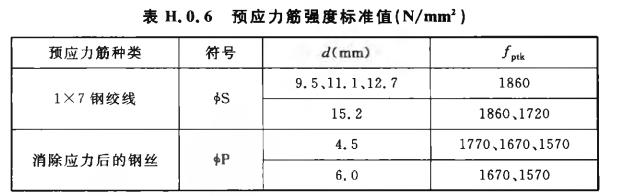

H.0.6預應力筋強度標準值可按表H.0.6。
H.0.7預應力筋強度設計值可按表H.0.7。

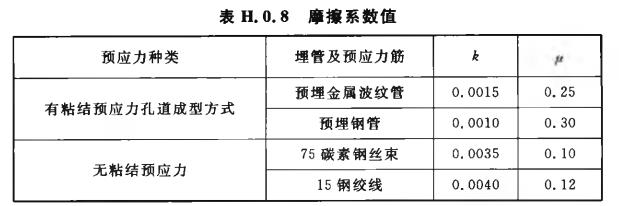

H.0.8預應力筋孔道每米長度局部偏差的摩擦系數
和預應力筋與孔道壁之間的摩擦系數
可按表H.0.8。

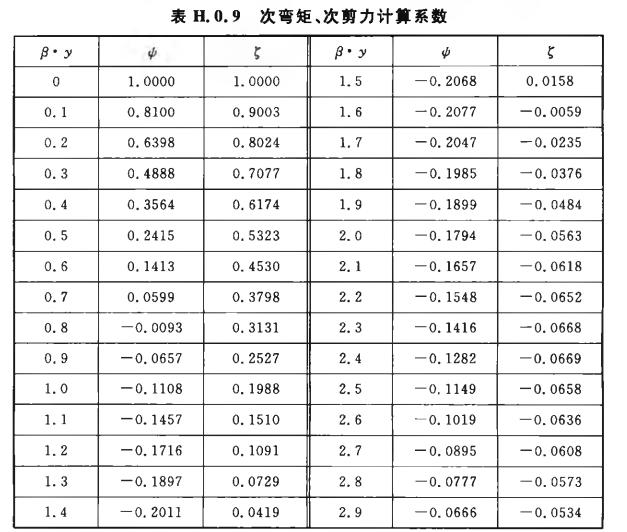

H.0.9預應力張拉的次彎矩、次剪力計算系數按表H.0.9。
