（免費下載）GB 50374-2006 通信管道工程施工及驗收規范
公告
中華人民共和國建設部公告
第523號
建設部關于發布國家標準《通信管道工程施工及驗收規范》的公告
現批準《通信管道工程施工及驗收規范》為國家標準，編號為GB 50374 2006，自2007年5月1日起實施。其中，第4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13條(款)為強制性條文，必須嚴格執行。
本規范由建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國建設部
二OO六年十二月十一日
前言
前言
本規范是根據建設部建標[2004]67號文件“關于印發《二00四年工程建設國家標準制定、修訂計劃》的通知”要求，由信息產業部綜合規劃司負責組織成立了規范編制組，在參考目前國內有關標準和收集有關工程通信管道及材料的使用情況，并廣泛征求各方意見后制定的。
本規范主要對通信系統工程的通信管道施工及驗收作出規定和求，共分8章及6個附錄。主要技術內容包括：總則，器材檢驗，工程測量，土方工程，模板、鋼筋及混凝土、砂漿，人(手)孔、通道建筑，鋪設管道，工程驗收。
本規范以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由建設部負責管理和對強制性條文的解釋，由信息產業部負責日常管理，由中訊郵電咨詢?cè)O(shè)計院(原信息產業部郵電設計院)負責具體技術內容的解釋。
本規范在執行過程中，請各單位注意總結經驗，積累資料，隨時將有關意見和建議反饋給中訊郵電咨詢?cè)O(shè)計院(地址：河南省鄭州市互助路1號，郵編：450007)，以供今后修訂時參考。
本規范主編單位和主要起草人：
主編單位：中訊郵電咨詢?cè)O(shè)計院
主要起草人：陳萬虎 尹衛兵 顧榮生
1 總則
1.0.1 為了適應現代化城市建設與信息發展的需要，保證信息通信管道與通道工程建設中的材料、施工和竣工驗收指標達到設計要求，制定本規范。
1.0.2 本規范是通信管道工程施工、監理、隨工驗收、竣工驗收(包括初步驗收和最終驗收)、編制竣工文件等工作的技術依據。
1.0.3 本規范適用于新建、擴建、改建通信管道工程的施工和驗收。
1.0.4 通信管道工程建設中必須選用符合國家有關技術標準的定型產品。未經國家有關產品質量監督檢驗機構檢驗合格的器材，不得在工程中使用。
1.0.5 通信管道工程建設中應積極采用新工藝、新技術，以提高施工質量，降低工程造價。
1.0.6 通信管道工程的竣工驗收工作，應按工程驗收的法定程序進行；其竣工驗收的內容和要求，應按本規范的規定執行。
隨工檢驗和竣工驗收中，發現不符合本規范或有關規定的工作內容，凡由施工單位造成的，應由施工單位負責返修至合格。
1.0.7 通信管道與通道的建設除執行本規范外，尚應符合國家現行有關標準、規范的規定。
2 器材檢驗
3 工程測量
3.0.1通信管道工程的測量，應按照設計文件及城市規劃部門已批準的位置、坐標和高程進行。
3.0.2施工前，必須依據設計圖紙和現場交底的控制樁點，進行通信管道及人(手)孔位置的復測，并按施工需要釘設樁點，復測釘設的樁(板)應符合下列規定：
1直線管道，自人(手)孔中心3～5m處開始，沿管線每隔20～25m宜設一樁(板)；設計為彎管道時，樁(板)應適當加密。
2樁點設置應牢固，頂部宜與地面平齊。樁點附近有永久建(構)筑物時，可做定位檢點，并做好標志和記錄。
3平面復測允許偏差應符合下列規定：
1)管道中心線不得大于±10mm。
2)直通型人(手)孔的中心位置不得大于100mm。
3)管道轉角處的人(手)孔中心位置不得大于20mm。
3.0.3 施工現場必須設置臨時水準點，并應標定管道及人(手)孔施工直測的水準樁點，臨時水準點的設置應符合下列要求：
1臨時水準點應滿足施工測量的精度，允許誤差不大于±5mm。
2臨時水準點的設置必須牢固、可靠，兩點的間距不應大于150m。
3臨時水準點、水平樁(或平尺板)的頂部必須平整、穩定，并有明顯標記。
4臨時水準點、水平樁(或平尺板)應按順序編號，測定相應高程，計算出各點相應溝(或坑)底的深度，標在平尺板上并做好記錄。
3.0.4施工時，必須按下列規定進行校測：
1在完成溝(坑)挖方及地基處理后，應校測管道溝、人(手)孔坑底地基的高程是否符合設計規定。
2施工過程中如發現水平樁(或平尺板)錯位或丟失，應及時進行校測并補設樁點。
3.0.5挖土方工作完成后，凡在溝(坑)中的其他管、線等(指不需移改的)地下設施及已移改完畢的地下設施，必須測量其頂部(底部)的高程、寬度等及與臨近人(手)孔和通信管道(通道)的相對位置、垂直間距、水平間距，并做好記錄，必須注明其類別、規格等。
3.0.6誦信管道的各種高程，以水準點為基準，允許誤差不應大于±10mm。
4 土方工程
5 模板、鋼筋及混凝土、砂漿
6 人(手)孔、通道建筑
7 鋪設管道
8 工程驗收
附錄A 回彈儀測量混凝土的強度
A.0.1 試驗用具。
回彈儀：是一種機械式的非破損測強儀器，在國內外已經獲得極其廣泛的應用。其特點是結構簡單，輕巧，便于攜帶，操作方便和測試迅速，特別適宜于野外和施工現場作為非破損強度檢測手段?？晒┮话憬ㄖ?、橋梁和工地預制廠等對各種混凝土構件(比如板、梁、柱、桁架等)的強度控制之用。用回彈儀檢測混凝土試強度示意見圖A.0.1。

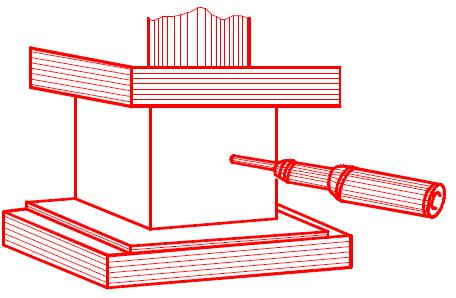

圖A.0.1 回彈儀檢測混凝土試強度示意
A.0.2 使用方法。
1使用時，將回彈儀頭對準被試物體，儀器與被測物體表面垂直，輕壓后放松儀器，使按鈕彈起，彈簧桿彈出，再將儀器均勻壓向試塊，至儀器內彈擊錘飛速運動，指針被彈起，測量人員按動按鈕將指針固定后，可以讀出回彈值。
2混凝土被測表面應具有代表性，選取多個測點測試(擊點不得重合)，在測試多個點后除去最大值的一個點和最小值的一個點再求算術平均值。
3查表A.0.3—1求出試塊強度。具體方法可參考儀器說明書。
A.0.3 混凝土強度的檢測。
1在混凝土試件的邊角部分(應盡量選擇靠近試面)，用小錘擊一缺口，立即在混凝土脫落面上滴入含量為1％～2％的酚酞試液，此時內部未碳化的混凝土立即變紅，外部已碳化部分則不變色，不變色的深度即為混凝土的碳化深度。混凝土強度回彈值關系參照表A.0.3-l。

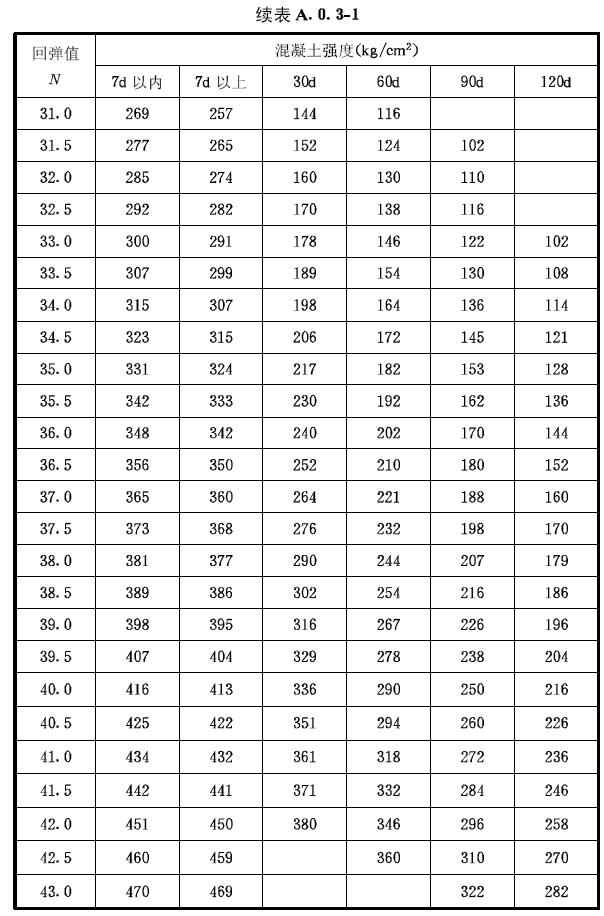

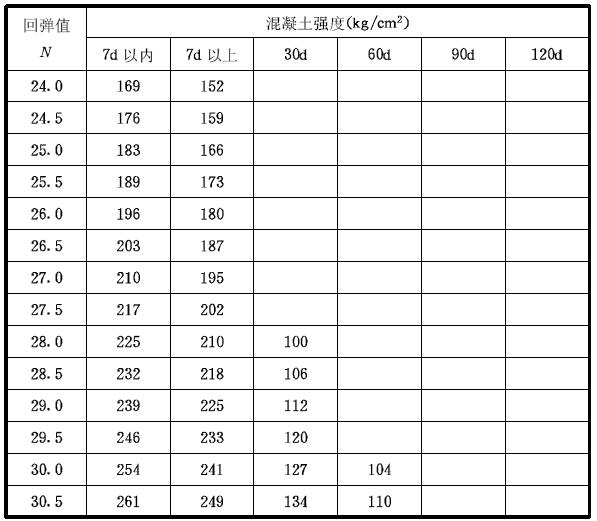

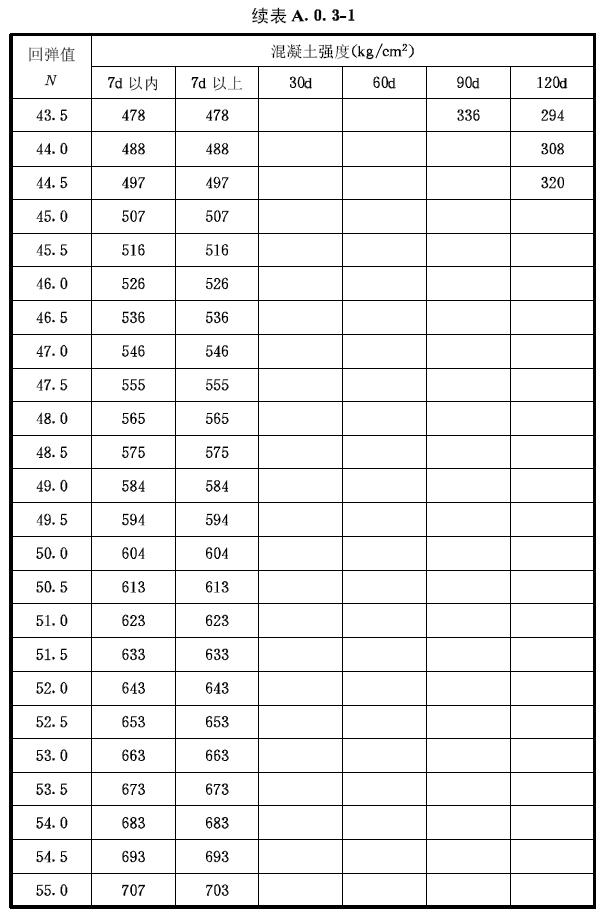

表A.0.3-1 混凝土強度與回彈值關系

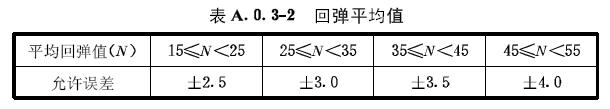

2混凝土構件被測面應具有代表性，每一被測面必須選15～20個不同的測點做回彈檢測，取回彈值的算術平均值N?；貜椘骄狄?jiàn)表A.O.3-2。
3被測混凝土構件必須有足夠的剛度，否則回彈儀彈擊構件時將發生顛動，造成測試誤差。混凝土構件厚度宜大于10cm。
A.0.4 注意事項。
1儀器與被測物體表面必須垂直，否則將有誤差。
2被測表面應潔凈，如有砂漿、油污、木屑等應清除干凈，必要時可用砂輪磨平后再測試。
3混凝土表面潮濕會影響測試結果，應在混凝土表面干燥時測試。
4每一測點只能測一次，不許重復。測點間與試件邊緣間至少相距30mm以上。
5儀器要經常矯正，修正誤差。
附錄B 水泥管塊規格和多孔塑料管端面

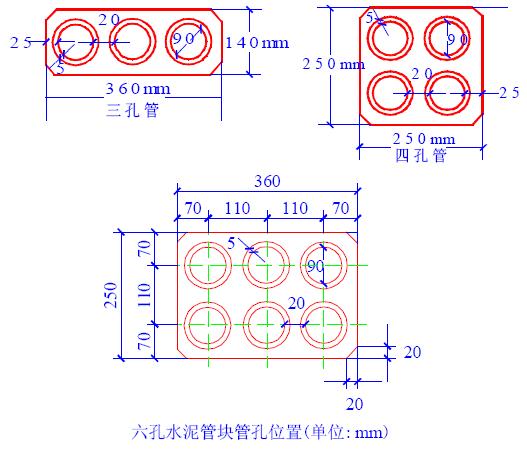

B.0.1 水泥管塊規格及示意(圖B.0.1)。
圖B.0.1水泥管塊規格示意

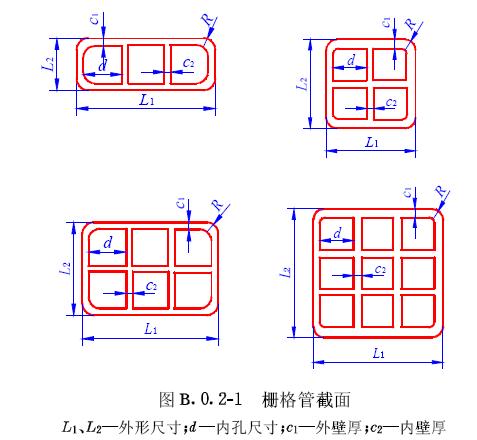

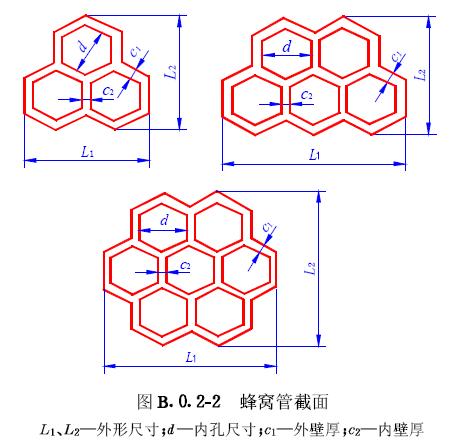

B.0.2 多孔塑料端面(圖B.0.2-1，圖B.0.2-2)。
附錄C 常用各種標號普通混凝土參考配比及每立方米用料量
C.0.1 說明
1本附錄是各種強度等級的普通混凝土配比及每立方米用料的額定值，不是實際工程所用混凝土的配比及用料量實際值。鑒于全國各地的砂、石料質地各異，施工單位必須按本規范的要求，堅持“先試驗、后定配比”的原則，確定工程用混凝土的合理配比，以利于提高工程質量、降低成本和檢驗有據。
2本附錄是根據《全國統一建筑工程預算定額》編制的。
3本附錄普通混凝土的合成料，均為符合規范要求的標準材料。本附錄表中所列混凝土標號，是以不同骨料最大粒徑劃分的。
4 本附錄表中所列三種標號的水泥，其中32.5水泥是普通管道工程的常用料。

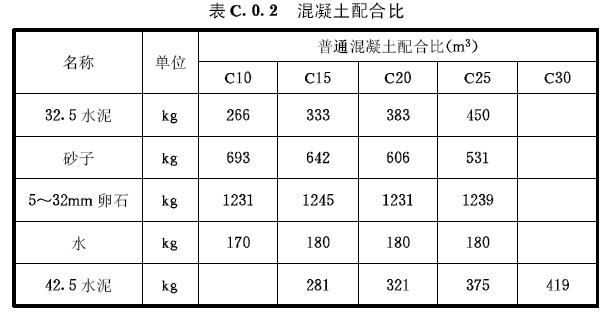

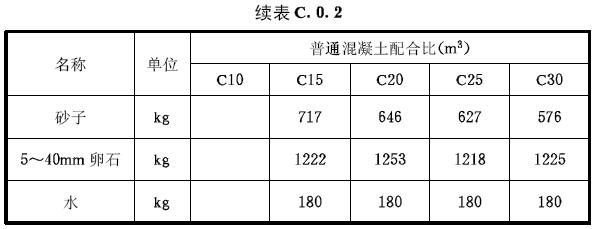

C.0.2預制品用普通混凝土配合比見表C.0.2。

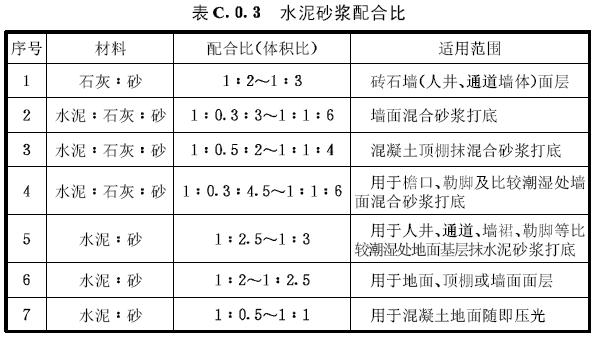

C.0.3 一般抹灰的水泥砂漿配合比見表C.0.3。

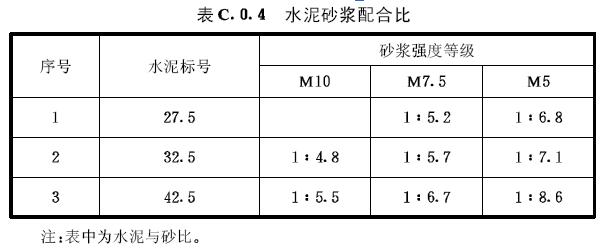

C.0.4常用砌筑水泥砂漿配合比見表C.0.4

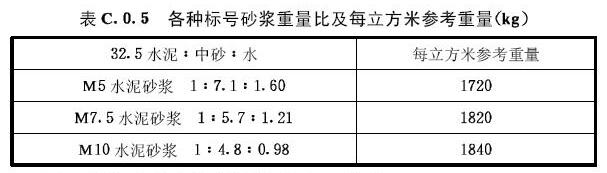

C.0.5 砌筑砂漿重量比及每立方米砌體用料量見表C.0.5 。

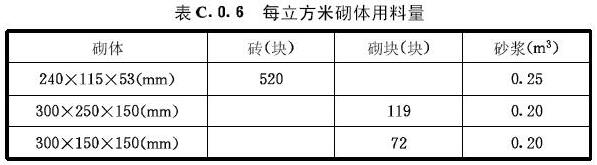

C.0.6 每立方米砌體用料量見表C.0.6。

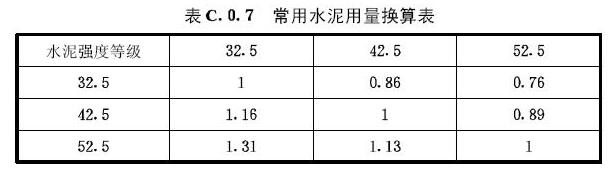

C.0.7 常用水泥用量換算見表C.0.7。
附錄D 定型人孔及體積表

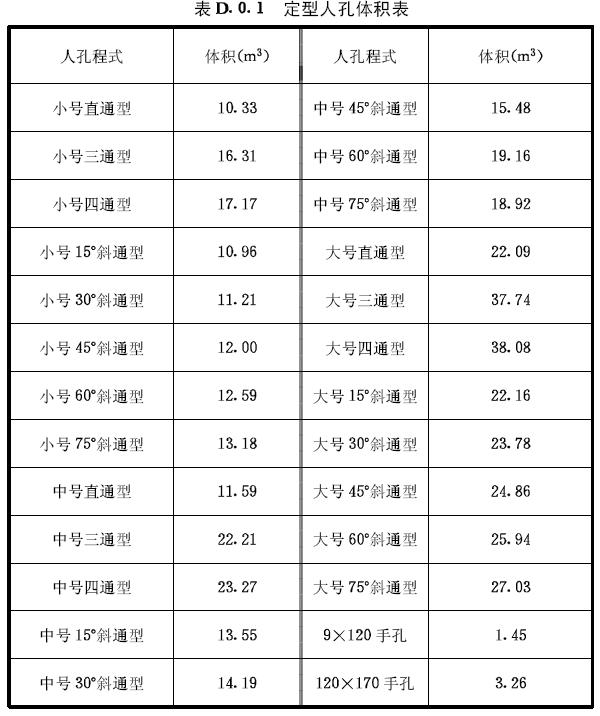

D.0.1定型人孔體積見表D.0.1。

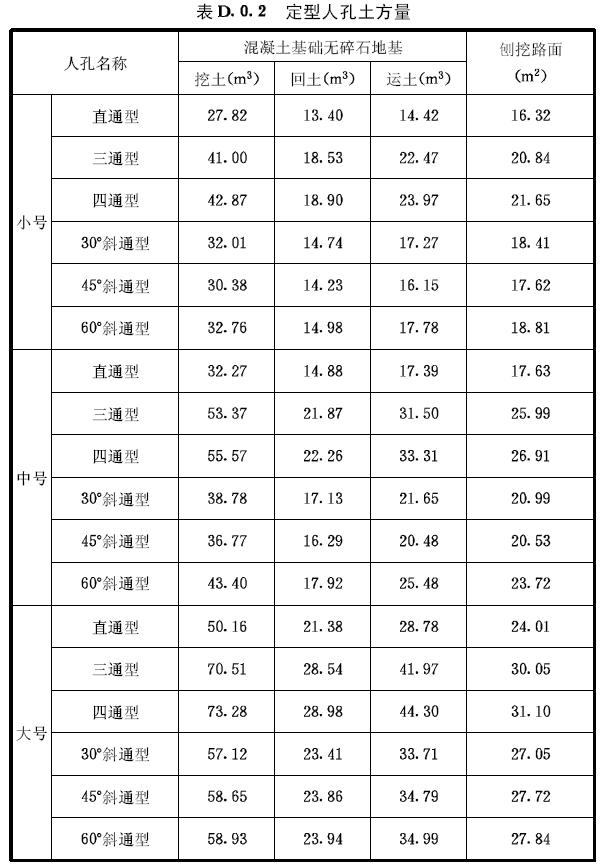

D.0.2 定型人孔土方量見表D.0.2。

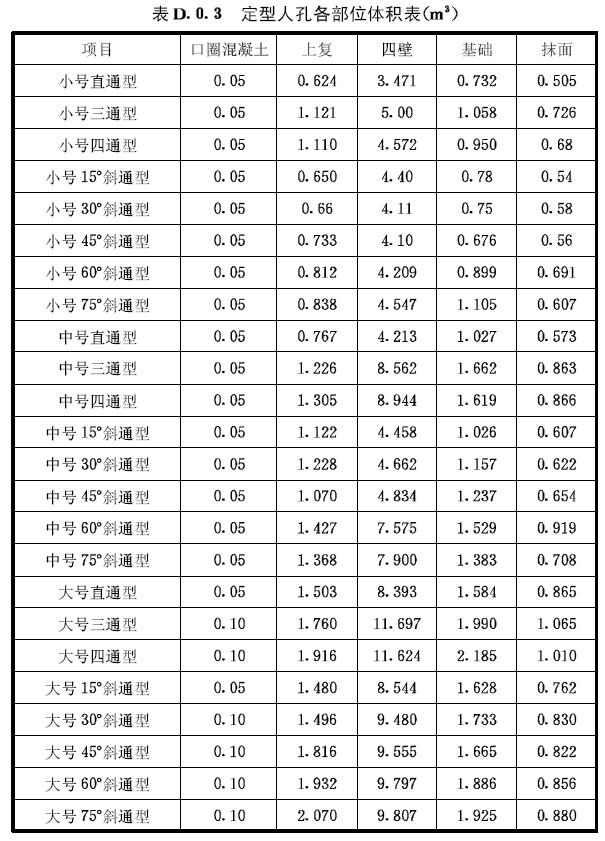

D.0.3 定型人孔各部位體積見表D.0.3。
附錄E 土、石質分類
E.0.1土、石質分類，按照國家有關規定，劃分為三類土，二類石：
普通土：主要以鐵鍬挖掘，并能自行脫鏟的一般土壤。
硬土：部分用鐵鍬挖掘，部分需要鐵鎬挖掘的土壤，如堅土、粘土、市區瓦礫土及淤泥深度小于0.5m水稻田的土壤等(包括雖可不用鐵鎬挖掘，但不能自行脫鍬的土壤)。
砂礫土：以鎬鍬為主，有時也需要撬棍挖掘，如風化石、僵石、卵石及淤泥深度O.5～1m的水稻田等。
軟石：部分用鎬挖掘，部分用爆破挖掘的石質土，如松沙石、粘性膠結特別密實的卵石、軟化石、破裂的石灰?guī)r、硬粘土質的片巖、頁巖和硬石膏等。
堅石：全部用爆破或人工用大錘擊打方法挖掘的石質，如硬巖、玄武巖、花崗巖和石灰質粘性的礫巖等。
附錄F 工程驗收項目和內容

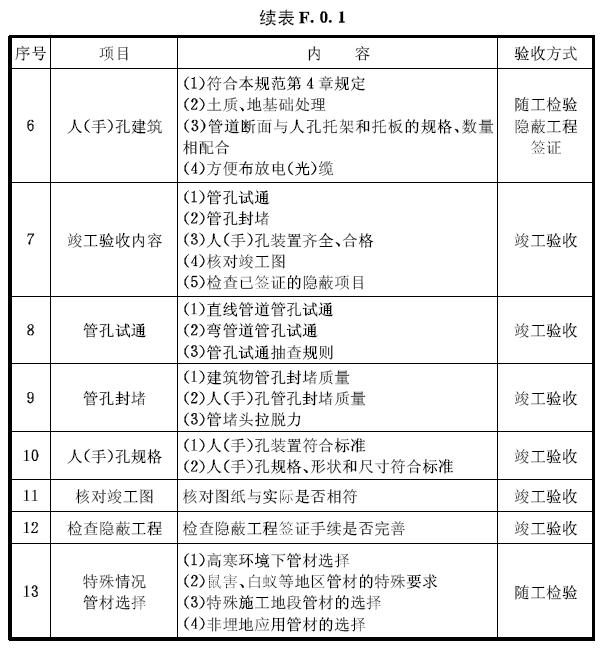

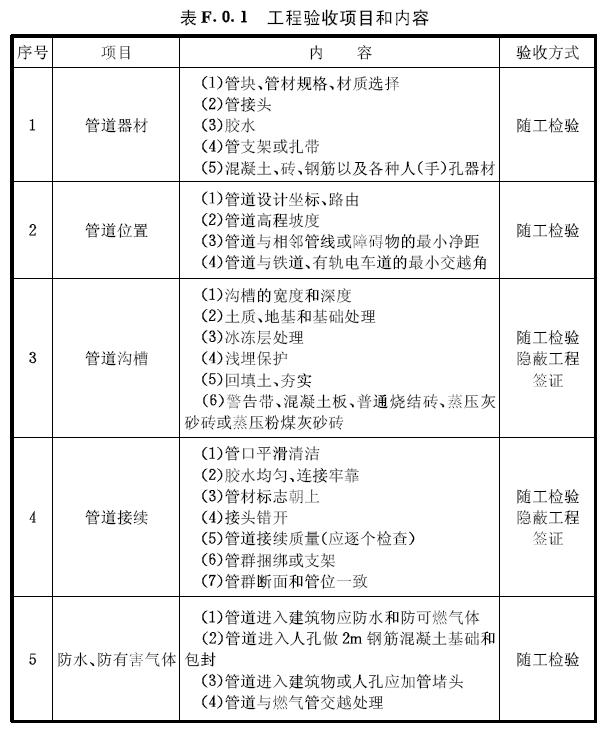

F.0.1 工程驗收項目和內容見表F.0.1。
