（免費下載）CJ/T 472-2015 潛水排污泵
1 范圍
1 范圍
本標準規定了潛水排污泵的術語和定義、型號、型式和基本參數、工作條件、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于輸送液體中含有污物、固體顆粒、纖維等的潛水排污泵的制造和檢驗。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 191 包裝儲運圖示標志
GB 755 旋轉電機 定額和性能
GB/T 1220 不銹鋼棒
GB/T 1348 球墨鑄鐵件
GB 1971 旋轉電機 線端標志與旋轉方向
GB/T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB/T 3216-2005 回轉動力泵 水力性能驗收試驗 1級和2級
GB/T 4942.1-2006 旋轉電機整體結構的防護等級(IP代碼)分級
GB/T 5013.2 額定電壓450/750V及以下橡皮絕緣電纜 第2部分：試驗方法
GB/T 5013.4 額定電壓450/750V及以下橡皮絕緣電纜 第4部分：軟線和軟電纜
GB/T 9239.1-2006 機械振動 恒態（剛性）轉子平衡品質要求 第1部分：規范與平衡允差的檢驗
GB/T 9439 灰鑄鐵件
GB/T 12785 潛水電泵 試驗方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB/T 17241.6 整體鑄鐵法蘭
JB/T 4297-2008 泵產品涂漆技術要求
JB/T 8680-2008 Y2系列(IP54)三相異步電動機 技術條件(機座號63～355)
JB/T 8687 泵類產品 抽樣檢驗
JB/T 8735.2 額定電壓450/750V及以下橡皮絕緣軟線和軟電纜 第2部分：通用橡套軟電纜
JB/T 11923 潛水電泵 可靠性考核評定方法
3 術語和定義
3.1
潛水排污泵 submersible sewage pump
與電動機連接成一體，液下工作，輸送液體中含有污物、固體顆粒、纖維等的泵。
4 型號、型式和基本參數
5 工作條件
5 工作條件
——海拔：≤1000m；
——輸送介質溫度：≤40℃；
——輸送介質pH值：4～10；
——輸送介質中固相物的容積比：＜4％；
——輸送介質的運動黏度：7×10-6m2/s～23×10-6m2/s；
——輸送介質中固相物最大顆粒應符合附錄A中表A.1的規定；
——輸送介質的密度：＜1.2×103kg/m3；
——以葉輪中心為基準，潛入水下深度：≤10m。
6 材料
6.1 鑄鐵件應符合GB/T 1348和GB/T 9439的規定，不銹鋼件應符合GB/T 1220的規定。
6.2 過流零部件材料宜采用球墨鑄鐵或不銹鋼。
6.3 軸材料的性能不應低于20Cr13不銹鋼，機座、端蓋材料的性能不應低于HT 200灰鑄鐵。
6.4 靜密封材料的性能不應低于丁腈-40。
6.5 外露緊固件材料的性能不應低于06Cr19Ni10或022Cr17Ni12Mo2不銹鋼。
7 要求
8 試驗方法
8.1 外觀
外觀質量和旋轉方向標記采用目測檢查。
8.3 電動機性能
電動機性能檢測按JB/T 8680-2008和GB/T 12785的規定進行。
9 檢驗規則
9.1 檢驗要求
每臺潛水排污泵均應檢驗合格，并附有產品合格證和使用說明書方可出廠。
9.2 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
10 標志、包裝、運輸和貯存
附錄A 規定點參數

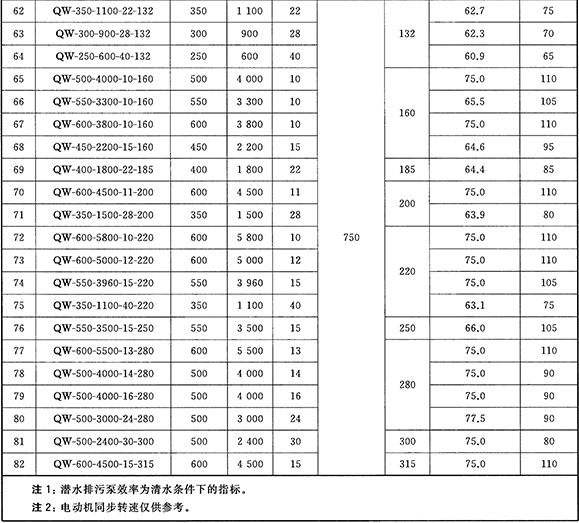

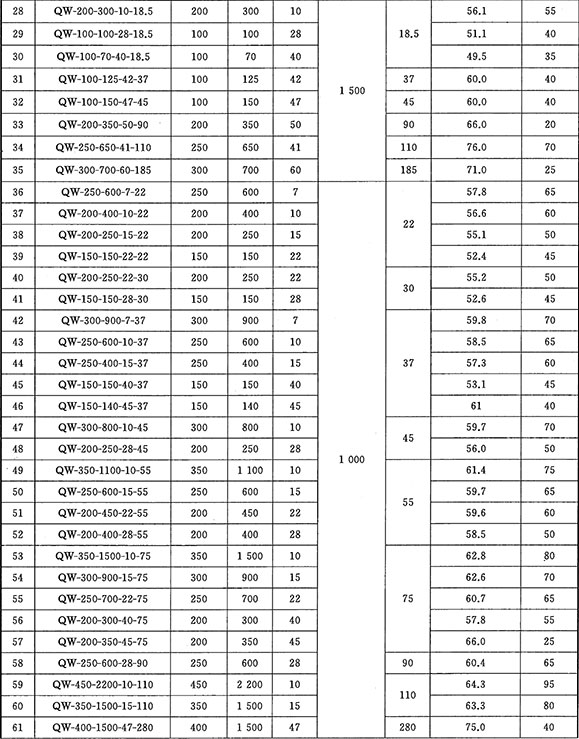

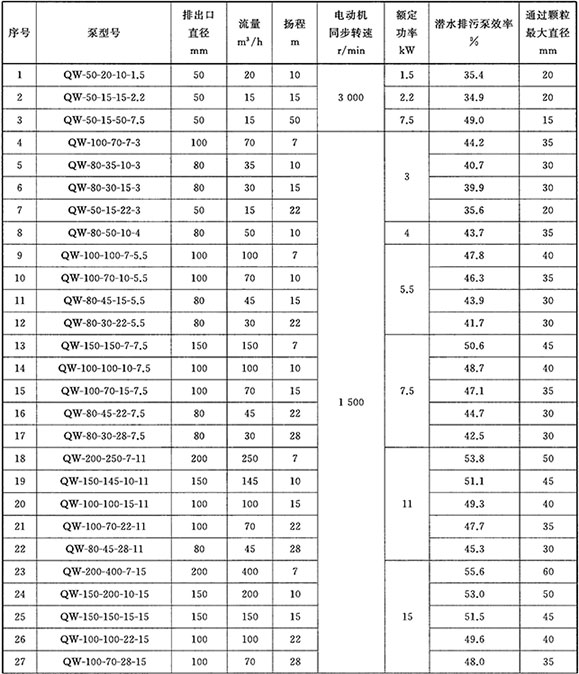

A.1 潛水排污泵在頻率為50Hz，電壓為380V時，規定點參數應符合表A.1的規定。
表A.1 潛水排污泵規定點參數
附錄B 潛水排污泵效率的確定

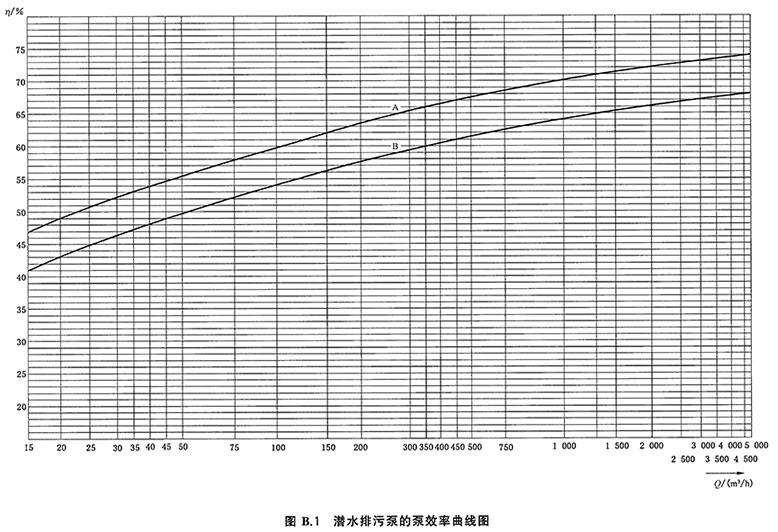

B.1 潛水排污泵在清潔冷水中進行試驗，測得的效率曲線見圖B.1，其中曲線B為旋流式葉輪的泵效率，曲線A為其他型式葉輪的泵效率。在規定的流量下泵的效率不應低于圖B.1的規定。
B.2 在清潔冷水中，泵的流量為規定值時，潛水排污泵的效率按式(B.1)、式(B.2)確定：
式中：
η——潛水排污泵的效率，％；
ηD——潛水排污泵額定功率下的電動機效率，％；
ηsp——潛水排污泵規定點的泵效率，％。
注：式(B.1)適用于額定功率45kW及以下的潛水排污泵，式(B.2)適用額定功率45kW以上的潛水排污泵。
附錄C 潛水排污泵安裝方式示意圖

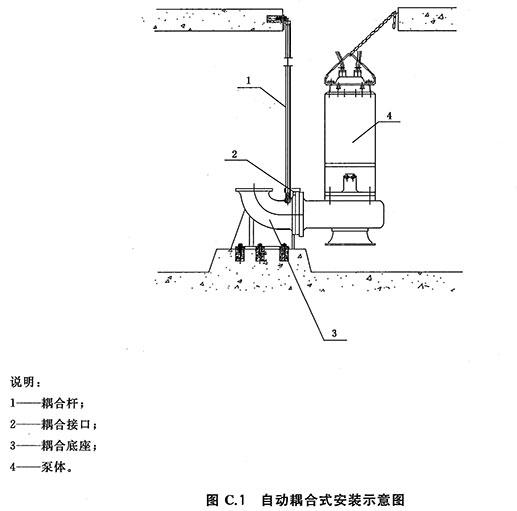

C.1 自動耦合式安裝方式示意圖參見圖C.1。

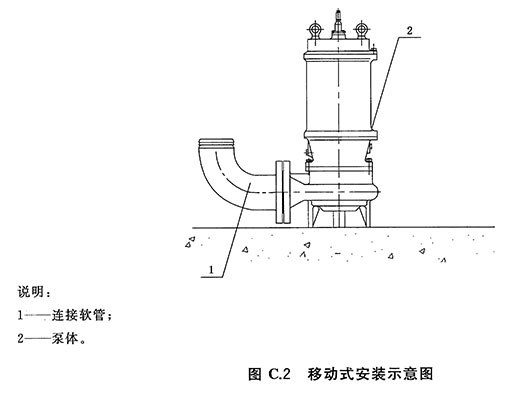

C.2 移動式安裝方式示意圖參見圖C.2。
