（免費下載）GB 50669-2011 鋼筋混凝土筒倉施工與質量驗收規范
公告
中華人民共和國住房和城鄉建設部
公 告
第943號
關于發布國家標準《鋼筋混凝土筒倉施工與質量驗收規范》的公告
現批準《鋼筋混凝土筒倉施工與質量驗收規范》為國家標準，編導為GB 50669-2011，自2011年5月1日起實施。其中，第3.0.4、3.0.5、5.2.1、5.4.3、5.4.8、5.5.1、5.6.2、8.0.3、11.2.2條為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2011年2月18日
前言
前 言
本規范是根據住房和城鄉建設部《關于印發<2008年工程建設標準規范制訂、修訂計劃（第一批））的通知》（建標[2008]102號）的要求，由河北省第四建筑工程公司和河北建工集團有限責任公司會同有關單位共同編制完成的。
本規范在編制過程中，編制組總結了鋼筋混凝土筒倉工程設計、施工、科研和生產使用等方面的經驗，開展了專題研究和工程試點應用，井以多種形式廣泛征求了有關單位的意見，最后經審查定稿。
本規范共分11章和2個.附錄，主要技術內容包括：總則、術語、基本規定、基礎工程、筒體工程、倉底及內部結構工程、倉頂工程、附屬工程、季節性施工、職業健康安全與環境保護、工程質量驗收等。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，由河北省第四建筑工程公司和河北建工集團有限責任公司負責具體技術內容的解釋。本規范在執行過程中，請各單位結合工程實踐，認真總結經驗，隨時將有關意見和建議反饋給河北省第四建筑工程公司《鋼筋混凝土筒倉施工與質量驗收規范》管理組（地址：河北省石家莊市新華西路280號，郵政編碼：050051），以供今后修訂時參考。
本規范主編單位、參編單位和主要起草人、主要審查人：
主編單位：河北省第四建筑工程公司
河北建工集團有限責任公司
參編單位：天津水泥工業設計研究院有限公司
安徽建工集團有限公司
河北省電力建設第一工程公司
山東省建材工業建設工程質量監督站
河北省建筑科學研究院
河南卓越工程管理有限公司
天津大學建筑工程學院
中平能化建工集團有限公司
主要起草人：線登洲 高任清 安占法 王振寧 李云霄 陳增順 張振國 耿賀明 張哲 郭群錄 田國良 韓萬章 趙茁躍 陳剛 王富昌 劉志峰 張振栓 張殿中 王鐵成 孝勤山 劉金河 王彥航 武朝暉 張福常 常輝 董富強 姚立國 米立輝 唐志強 呂波 孟昔英 劉曉華 劉云濤 朱振強 靳光卓 張毅超 尹建芳 侯建軍 王輝峰 張振杰
主要審查人：胡德均 崔元瑞 麻建鎖 楊煜 王甦 陳武新 柯華 金廷智 高愛國
1 總則
1.0.4 鋼筋混凝土筒倉工程施工中應推廣采用新技術、新工藝、新設備、新材料。
1.0.6 本規范應與現行國家標準《建筑工程施工質量驗收統一標準》 GB 50300配套使用。
1.0.7 鋼筋混凝土筒倉工程施工和質量驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.16 滑模拖帶施工 slipform prefabrication and erection
利用滑模提升裝置將倉頂結構（整體桁架、網架、井字梁等）拖帶到設計標高并整體安裝就位的施工方法。
2.0.18 承重鋼梁支撐施工 steel bearirig beam support con-struction
在倉壁上架設鋼梁（桁漿），鋪設作業平臺，作為倉頂混凝土結構施工支撐系統的施工方法。
3 基本規定

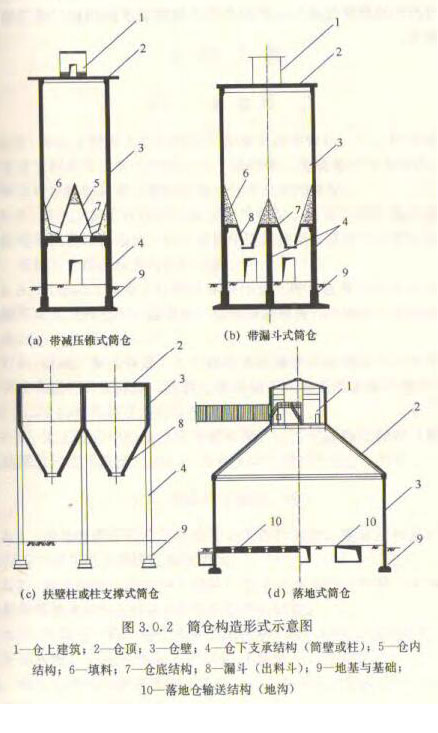

3.0.2 筒倉工程可按結構部位、施工順序等劃分為基礎工程、筒體工程、倉底及內部結構工程、倉頂工程和附屬工程(圖3.0.2)。筒倉工程質量驗收應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定。
3.0.4 筒倉工程所用的材料、半成品、成品應有產品合格證和檢驗報告，其品種規格、技術指標和質量等級應符合設計要求和相關標準的規定。用于筒倉工程的材料、構配件必須進行現場驗收混凝土原材料、鋼筋及連接件、預應力筋及錨夾具、連接器、鋼結構鋼材、防水材料、保溫材料等應在現場抽取試樣進行復試檢驗。
3.0.5 存放谷物及其他食品的筒倉.倉壁殛內涂層應嚴格選用符合設計和衛生要求的產品。
3.0.9 采用滑模工藝施工的工程部位，宜實施旁站式管理。
3.0.10 筒倉工程施工中的試驗檢驗和結構檢測應委托具有相應資質的檢測單位進行，并出具符合規定要求的測試記錄及檢驗報告。
4 基礎工程
5 筒體工程
6 倉底及內部結構工程
7 倉頂工程
8 附屬工程
8.0.3 筒倉工程的避雷引下線應在筒體外敷設，嚴禁利用其豎向受力鋼筋作為避雷線。
9 季節性施工
10 職業健康安全與環境保護
11 工程質量驗收
附錄A 筒體結構實體檢驗
A.0.1 筒體結構實體檢驗抽取樣本的結構部位和數量由監理（建設）、施工等各方根據工程結構重要程度共同選定。
A.0.2 筒體結構實體檢驗的項目包括混凝土強度、鋼筋保護層厚度、鋼筋規格和間距以及約定的其他項目。
A.0.3 代表筒倉下部支承結構實體強度的同條件養護試件不宜少于3組，代表倉壁結構強度的同條件養護試件不宜少于10組，且不應少于3組。
A.0.4 同條件試件應放置在與其代表的結構部位基本相同的環境條件下，并采取相同的養護條件；采用滑模施工的倉壁結構，同條件下可放置在模板平臺上進行同條件養護。同條件試件養護方案由施工、監理（建設）等各方依據本規范規定共同確定。
A.0.5 筒體鋼筋實體檢驗的取樣部位和數量應符合下列規定：
1 每個筒倉的筒壁至少抽取3處進行鋼筋保護層厚度、鋼筋間距、規格的檢驗。
2 每個筒倉的倉壁在每個配筋區段內，應按水平周長每30m至少抽取1處且不少于3處進行鋼筋保護層厚度、鋼筋間距、規格的檢驗。配筋區段高度超過15m時，每增高15m應增加檢測點不少于3處。抽樣點的部位應在豎向和水平范圍內均勻分布。
3 在倉壁水平配筋變化位置上下各1.Om范圍內以及倉壁變截面處的上下位置，至少應各抽取2處進行檢驗。
4 每個倉體的倉壁鋼筋實體檢驗抽樣點的數量不應少于10處。
A.0.6 筒體鋼筋實體檢驗，每處抽樣應連續抽檢不少于6根水平和6根豎向鋼筋，抽樣檢驗范圍的寬度和高度不成小于800mm。
A.0.7 鋼筋實體檢驗檢測誤差和允許偏差按下列要求執行：
1 鋼筋檢測誤差應不大于1.0mm；
2 鋼筋保護層厚度的允許偏差為+15mm，-3mm；
3 鋼筋水平間距允許偏差為±10mm，鋼筋豎向間距允許偏差為±15mm,
4 在每一抽查處，檢測的高度和寬度范圍內，鋼筋數量滿足設計要求。
A.0.8 筒體部分的鋼筋實體檢驗應單獨進行驗收。
A.0.9 筒體結構鋼筋實體檢驗合格應符合下列規定：
1 當鋼筋各檢驗項目合格點率分別達到90％及以上時，鋼筋的檢驗結果應判為合格；
2 當鋼筋單項檢驗項目合格點率小于90％但不小80％時，可再抽取相同數量的構件進行檢驗；當按兩次抽樣總和計算的合格點率為90％及以上時，該項鋼筋的檢驗結果判為合格；
3 各項抽樣檢驗中不合格點的最大偏差值均不得大于本規范附錄A.0.7條允許偏差值的1.5倍；
4 鋼筋規格必須全部符合設計要求。
注：本附錄只適用于筒倉結構筒壁和倉壁的實體檢驗，筒倉工程其他部位和結構構件的實體檢驗應符合現行國家標準《混凝土結構工程施工質是驗收規范》GB 00204的有關規定。
附錄B 筒倉垂直度和全高檢測方法
B.0.1 筒倉垂直度（全高）檢測應在倉壁結構施工完成后進行。垂直度觀測除滿足附錄要求外，尚應符合現行行業標準《建筑變形測量規范》JGJ 8的有關規定。
B.0.2 直徑不大于10m、高度小于20m的筒倉，當環境條件允許時，垂直度檢測可在遵守本附錄基本原理基礎上，直接使用簡易方法（如線墜法）進行測量。
B.0.3 測量依據應包括下列內容；
1 場區或建筑物變形觀測控制點。
2 保護完好的筒倉工程定位坐標控制樁點。

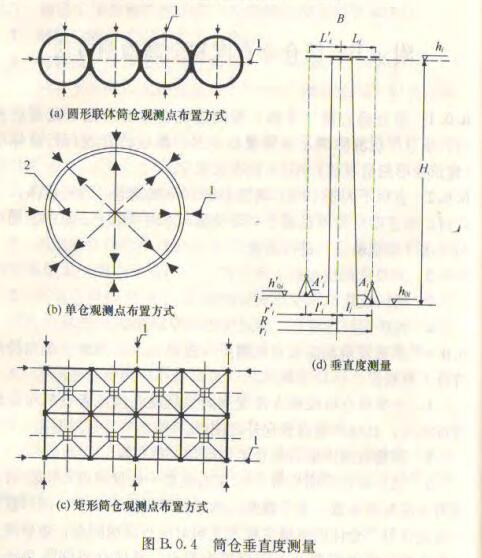

B.0.4 垂直度觀測應設置觀測點（圖B.0.4）。觀測點的布設應符合下列規定：
1 大型單倉可按照方便觀測的原則在倉內或者倉外布設地坪觀測點，其他筒倉設置倉外觀測點。
2 測量觀測點應沿筒倉周邊均勻?qū)ΨQ布置。
3 圓形單倉沿周長每25m左右設置一處觀測點(A i 或A′ i )，觀測點應對稱布置，單倉觀測點的數量不得少于4個。圓形聯體筒倉應在每個倉體的縱橫主軸線方向?qū)?yīng)布設觀測點；矩形筒倉應在角部縱橫軸線兩個方向設置觀測點；聯體倉每間隔20m～30m在軸線對應位置增設一處觀測點。觀測點的布置方式參照?qǐng)DB.0.4(a)、(b)、(c)執行。
1 觀測點應按單位（子單位）工程編號，并測量出每個觀測點的相對標高( h.o/或丘：，)和該觀測點的定位坐標或相對于圓筒
倉的半徑(r i 或r i ′)。計算倉壁設計中心至觀測點的距離值(L i 或L i ′)。
B.0.5 對應各觀測點位置，在倉壁頂按結構實際截面厚度標定倉壁中心位置（B點），測量其相對標高（h i ）。

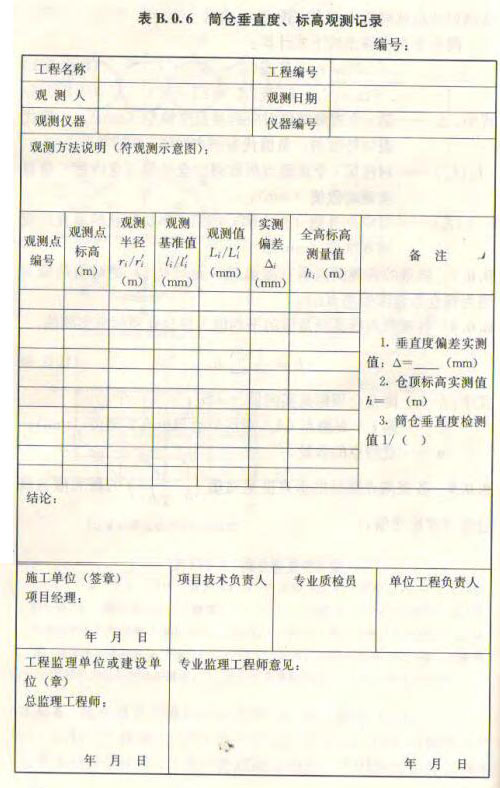

B.0.6 筒倉垂直度偏差按以下規定計算（表B.0.6）：
以第i個觀測點(A，)奄基準點，以倉頂對應處的軸線設計位置或設計半徑線（B點）為觀測起始點，采用激光鉛垂儀觀測法測得各點觀測值L i （L i ′）（圖B.0.4）。

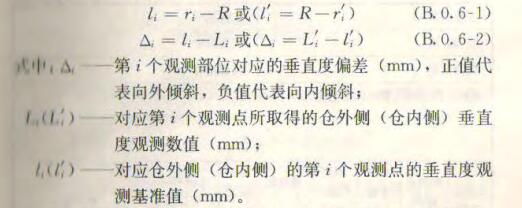

筒倉垂直度偏差按下式計算：
B.0.7 測得的各觀測點垂直度偏差（表B.0.6）絕對值的最大值為筒倉垂直度偏差（Δ）。

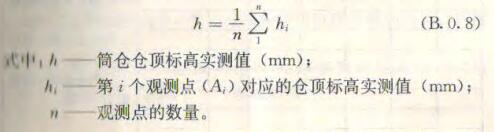

B.0.8 各觀測點標高測量值的平均值為筒倉倉頂標高實測值。
B.0.9 各觀測點測得的垂直度絕對值
的最大值為筒倉垂直度檢測值。
