（免費下載）GB 51105-2015 擠壓鋼管工程設備安裝與驗收規范
1 總 則
1.0.1 為提高擠壓鋼管工程設備安裝水平，加強施工過程質量控制，保證施工質量，實現安全環保，技術先進，制定本規范。
1.0.2 本規范適用于擠壓鋼管工程設備安裝及質量驗收。
1.0.3 擠壓鋼管工程設備安裝與驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1 施工現場應有相應的施工技術標準、質量管理體系、質量控制及檢驗制度、施工組織設計、施工方案作業文件。
2.0.2 采用的工程技術文件、承包合同中對安裝質量的要求應符合本規范的規定。
2.0.3 施工圖紙變更應有設計單位簽署的文件。
2.0.4 質量檢查和驗收使用的計量器具，應校準合格，并應在有效期內使用。
2.0.5 設備安裝前，設備基礎應驗收合格，相關廠房應具備設備安裝條件，現場應具備水源、電源、作業平面和作業空間，運輸?shù)缆窇?yīng)暢通。
2.0.6 設備安裝應設置中心基準線和基準點，埋設永久性中心標板和標高基準點，并應定期復測永久性中心標板和標高基準點。
2.0.7 設備安裝應按規定的程序進行，每道工序完成后，應進行檢查驗收，并應形成記錄。未經檢驗的不得進行下道工序施工。
2.0.8 設備二次灌漿及其他隱蔽工程，在隱蔽前應進行驗收，并應形成文件。
2.0.9 設備的安全保護設施必須齊全、可靠，限位開關動作應準確無誤。
2.0.10 設備試運轉前，設備安裝應驗收合格。
2.0.11 設備安裝質量驗收應在施工單位自檢基礎上，按照分項工程、分部工程、單位工程進行。分部及分項工程劃分宜執行本規范附錄A的規定。
2.0.12 分項工程質量驗收合格應符合下列規定：
1 主控項目檢驗應符合本規范質量標準要求；
2 一般項目檢驗結果，機械設備應全部符合本規范質量標準要求；
3 質量驗收記錄及質量合格證明文件應完整。
2.0.13 分部工程質量驗收合格應符合下列規定：
1 分部工程所含分項工程質量均應驗收合格；
2 質量控制資料應完整；
3 設備單體無負荷試運轉應合格。
2.0.14 單位工程質量驗收合格應符合下列規定：
1 單位工程所含分部工程質量均應驗收合格；
2 質量控制資料應完整；
3 設備無負荷聯動試運轉應合格；
4 觀感質量驗收應合格。
2.0.15 單位工程觀感質量檢查項目應符合下列規定，各項隨機抽查不應少于10處：
1 連接螺栓的螺栓、螺母和墊圈配置應齊全，緊固后螺栓應露出螺母2扣～3扣，外露螺紋應無損傷，螺栓擰入方向除構造原因外應一致；
2 密封面不應漏油、漏氣、漏水；
3 管道布置應合理，排列應整齊，固定應牢固；
4 隔聲和隔熱材料應層厚均勻，綁扎牢固，表面平整；
5 油漆涂刷應涂層均勻，無漏涂，無脫皮，無皺皮和氣泡，色澤一致；
6 走臺、梯子、欄桿應固定牢固，無外觀缺陷；
7 焊縫應焊波均勻，焊渣和飛濺物清理干凈；
8 切口處應無熔渣；
9 成品設備應無缺損，裸露加工面應保護良好；
10 施工現場應管理有序，設備周?chē)鸁o(wú)雜物。
2.0.16 當檢驗項目的質量不符合相應專業質量驗收規范的規定，應返工后對檢驗項重新進行質量驗收。達到設計要求的檢驗項目，應判定為驗收通過。
2.0.17 工程質量不符合要求，且經處理或返工后仍不能滿足質量和安全使用要求的工程嚴禁簽署驗收合格。
2.0.18 質量驗收程序應符合下列規定：
1 分項工程應由監理工程師或建設單位項目技術負責人組織施工單位項目專業技術負責人、質量檢查員等進行驗收；
2 分部工程應由總監理工程師或建設單位項目負責人組織施工單位項目負責人和技術、質量負責人等進行驗收；
3 單位工程完工后，施工單位應組織檢查評定，并應向建設單位提交工程驗收?qǐng)?bào)告；
4 應由建設單位項目負責人組織施工、設計、監理等單位項目負責人進行單位工程驗收；
5 總包單位應對工程質量全面負責，參與分包單位對所分包的工程項目的檢查評定，并按本規范規定的程序進行驗收。分包單位在完成分包工程后，應將工程有關資料交總包單位。
2.0.19 設備安裝質量驗收記錄應符合下列規定：
1 分項工程質量驗收記錄應按本規范附錄B的要求填寫；
2 分部工程質量驗收記錄應按本規范附錄C的要求填寫；
3 單位工程質量驗收記錄應按本規范附錄D的要求填寫；
4 設備無負荷試運轉記錄應按本規范附錄E的要求填寫。
3 設備基礎、地腳螺栓和墊板
4 設備及材料進場
5 管坯準備段設備
6 穿(擴)孔機
7 擠 壓 機
8 擠壓線輔助設備
9 環形加熱爐
10 精整線設備
11 安全及環保

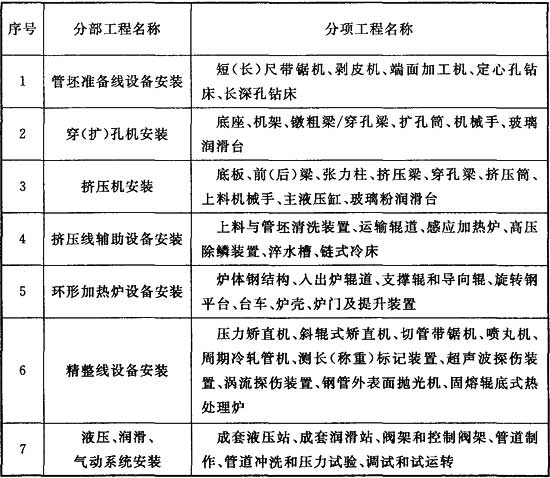

附錄A 擠壓鋼管工程設備安裝分部分項工程劃分表
附錄A 擠壓鋼管工程設備安裝分部分項工程劃分表
表A 分部分項工程劃分表

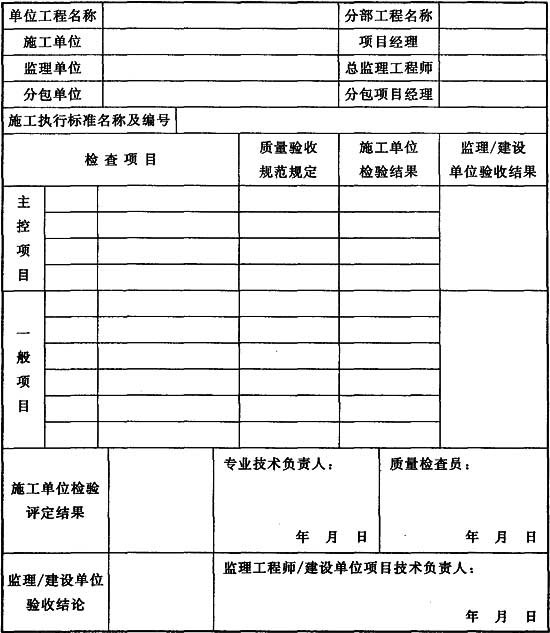

附錄B 擠壓鋼管工程設備安裝分項工程質量驗收記錄
附錄B 擠壓鋼管工程設備安裝分項工程質量驗收記錄
表B 分項工程質量驗收記錄

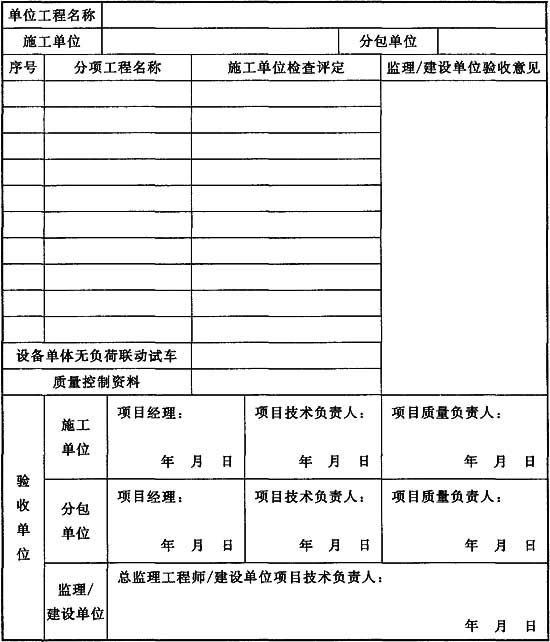

附錄C 擠壓鋼管工程設備安裝分部工程質量驗收記錄
附錄C 擠壓鋼管工程設備安裝分部工程質量驗收記錄
表C 分部工程質量驗收記錄
附錄D 擠壓鋼管工程設備安裝單位工程質量驗收記錄

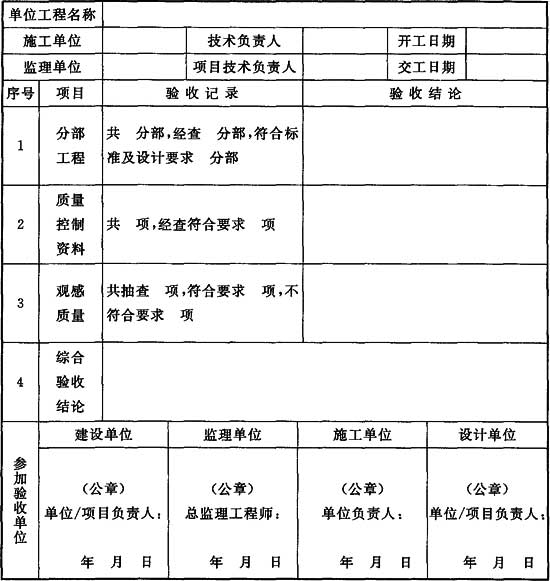

D.0.1 擠壓鋼管工程設備安裝單位工程質量竣工驗收應按表D.0.1進行記錄。
表D.0.1 單位工程質量竣工驗收記錄

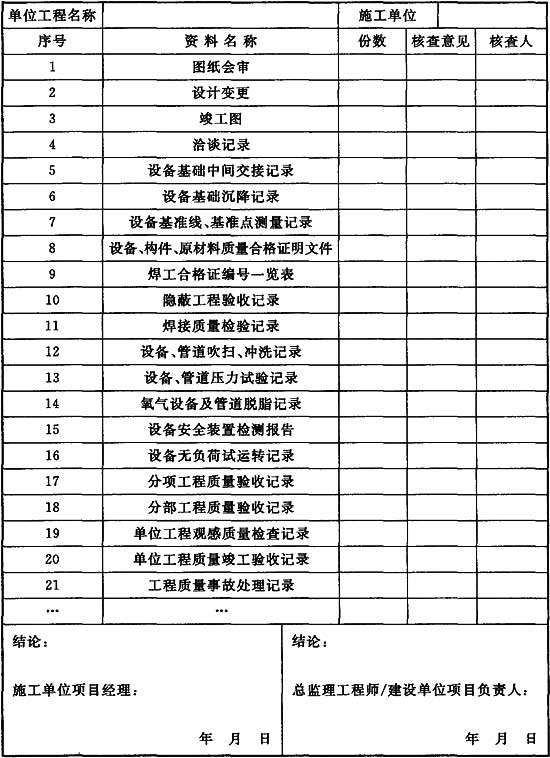

D.0.2 擠壓鋼管工程設備安裝單位工程質量控制資料應按表D.0.2進行記錄。
表D.0.2 單位工程質量控制資料核查記錄

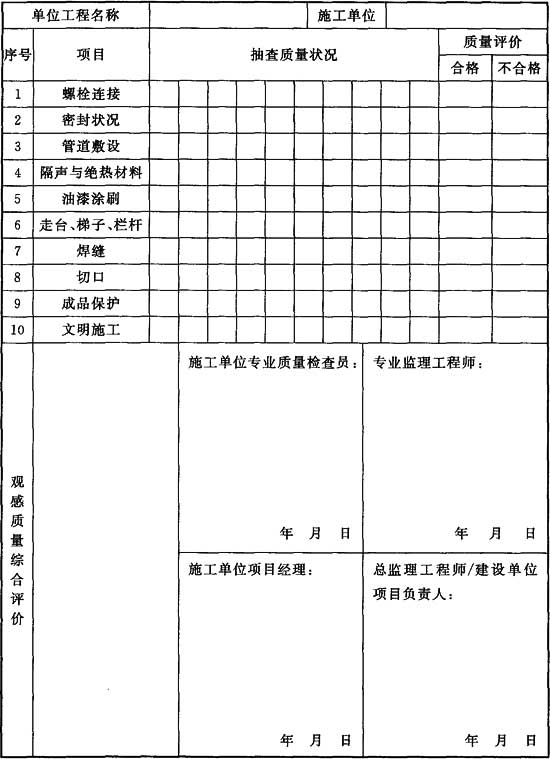

D.0.3 擠壓鋼管工程設備安裝單位工程觀感質量驗收應按表D.0.3進行記錄。
表D.0.3 單位工程觀感質量驗收記錄

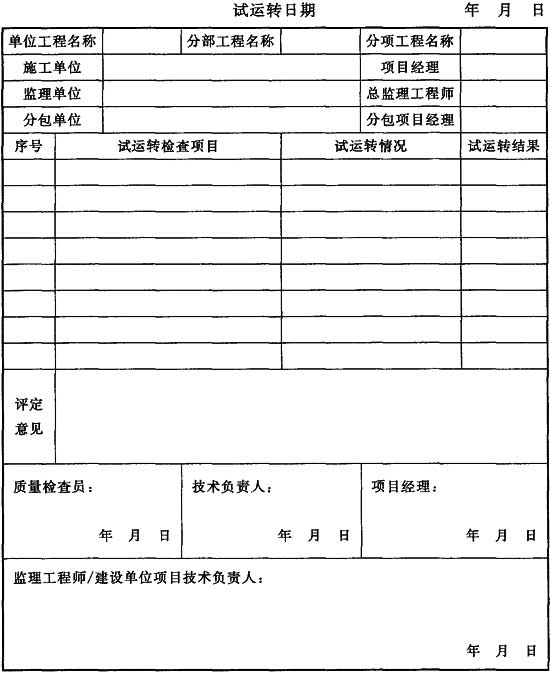

附錄E 擠壓鋼管工程設備無負荷試運轉記錄
附錄E 擠壓鋼管工程設備無負荷試運轉記錄
表E 擠壓鋼管工程設備單體無負荷試運轉記錄
