1 總 則
1.0.1 為加強建筑工程質量管理，統一混凝土結構工程施工質量的驗收，保證工程施工質量，制定本規范。
1.0.2 本規范適用于建筑工程混凝土結構施工質量的驗收。
1.0.3 混凝土結構工程施工質量的驗收除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 混凝土結構 concrete structure
以混凝土為主制成的結構，包括素混凝土結構、鋼筋混凝土結構和預應力混凝土結構，按施工方法可分為現澆混凝土結構和裝配式混凝土結構。
2.0.2 現澆混凝土結構 cast-in-situ concrete structure
在現場原位支模并整體澆筑而成的混凝土結構，簡稱現澆結構。
2.0.3 裝配式混凝土結構 precast concrete structure
由預制混凝土構件或部件裝配、連接而成的混凝土結構，簡稱裝配式結構。
2.0.4 缺陷 defect
混凝土結構施工質量中不符合規定要求的檢驗項或檢驗點，按其程度可分為嚴重缺陷和一般缺陷。
2.0.5 嚴重缺陷 serious defect
對結構構件的受力性能、耐久性能或安裝、使用功能有決定性影響的缺陷。
2.0.6 一般缺陷 common defect
對結構構件的受力性能、耐久性能或安裝、使用功能無決定性影響的缺陷。
2.0.7 檢驗 inspection
對被檢驗項目的特征、性能進行量測、檢查、試驗等，并將結果與標準規定的要求進行比較，以確定項目每項性能是否合格的活動。
2.0.8 檢驗批 inspection lot
按相同的生產條件或規定的方式匯總起來供抽樣檢驗用的、由一定數量樣本組成的檢驗體。
2.0.9 進場驗收 site acceptance
對進入施工現場的材料、構配件、器具及半成品等，按相關標準的要求進行檢驗，并對其質量達到合格與否做出確認的過程。主要包括外觀檢查、質量證明文件檢查、抽樣檢驗等。
2.0.10 結構性能檢驗 inspection of structural performance
針對結構構件的最載力、撓度、裂縫控制性能等各項指標所進行的檢驗。
2.0.11 結構實體檢驗 entitative inspection of structure
在結構實體上抽取試樣，在現場進行檢驗或送至有相應檢測資質的檢測機構進行的檢驗。
2.0.12 質量證明文件 quality certificate document
隨同進場材料、構配件、器具及半成品等一同提供用于證明其質量狀況的有效文件。
3 基本規定
3.0.1 混凝土結構子分部工程可劃分為模板、鋼筋、預應力、混凝土、現澆結構和裝配式結構等分項工程。各分項工程可根據與生產和施工方式相一致且便于控制施工質量的原則，按進場批次、工作班、樓層、結構縫或施工段劃分為若干檢驗批。
3.0.2 混凝土結構子分部工程的質量驗收，應在鋼筋、預應力、混凝土、現澆結構和裝配式結構等相關分項工程驗收合格的基礎上，進行質量控制資料檢查、觀感質量驗收及本規范第10.1節規定的結構實體檢驗。
3.0.3 分項工程的質量驗收應在所含檢驗批驗收合格的基礎上，進行質量驗收記錄檢查。
3.0.4 檢驗批的質量驗收應包括實物檢查和資料檢查，并應符合下列規定：
1 主控項目的質量經抽樣檢驗應合格；
2 一般項目的質量經抽樣檢驗應合格；一般項目當采用計數抽樣檢驗時，除本規范各章有專門規定外，其合格點率應達到80％及以上，且不得有嚴重缺陷；
3 應具有完整的質量檢驗記錄，重要工序應具有完整的施工操作記錄。
3.0.5 檢驗批抽樣樣本應隨機抽取，并應滿足分布均勻、具有代表性的要求。
3.0.6 不合格檢驗批的處理應符合下列規定：
1 材料、構配件、器具及半成品檢驗批不合格時不得使用；
2 混凝土澆筑前施工質量不合格的檢驗批，應返工、返修，并應重新驗收；
3 混凝土澆筑后施工質量不合格的檢驗批，應按本規范有關規定進行處理。
3.0.7 獲得認證的產品或來源穩定且連續三批均一次檢驗合格的產品，進場驗收時檢驗批的容量可按本規范的有關規定擴大一倍，且檢驗批容量僅可擴大一次。擴大檢驗批后的檢驗中，出現不合格情況時，應按擴大前的檢驗批容量重新驗收，且該產品不得再次擴大檢驗批容量。
3.0.8 混凝土結構工程采用的材料、構配件、器具及半成品應按進場批次進行檢驗。屬于同一工程項目且同期施工的多個單位工程，對同一廠家生產的同批材料、構配件、器具及半成品，可統一劃分檢驗批進行驗收。
3.0.9 檢驗批、分項工程、混凝土結構子分部工程的質量驗收可按本規范附錄A記錄。
4 模板分項工程
5 鋼筋分項工程
6 預應力分項工程
7 混凝土分項工程
8 現澆結構分項工程
9 裝配式結構分項工程
10 混凝土結構子分部工程
附錄A 質量驗收記錄

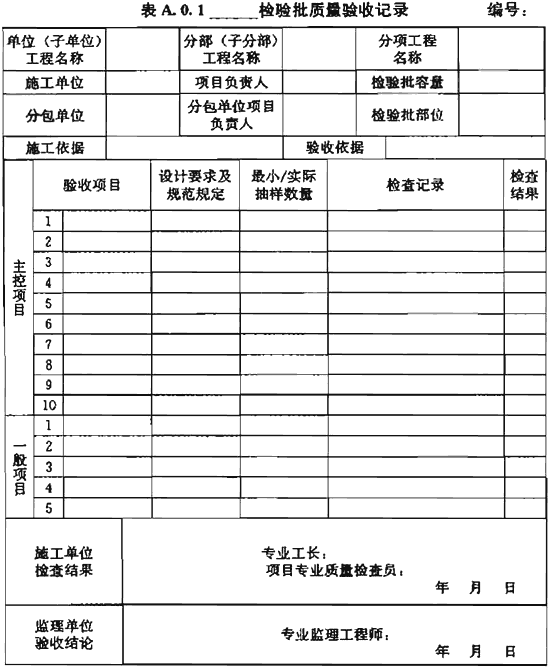

A.0.1 檢驗批質量驗收可按表A.0.1記錄。

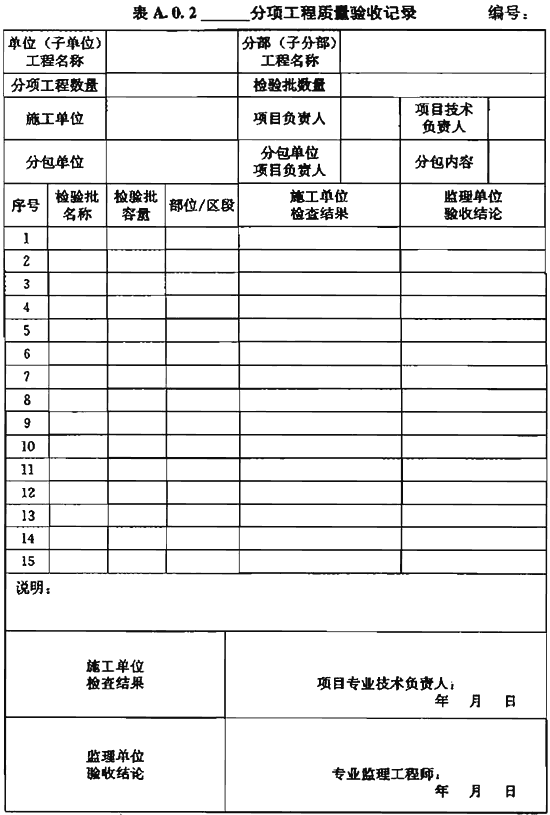

A.0.2 分項工程質量驗收可按表A.0.2記錄。

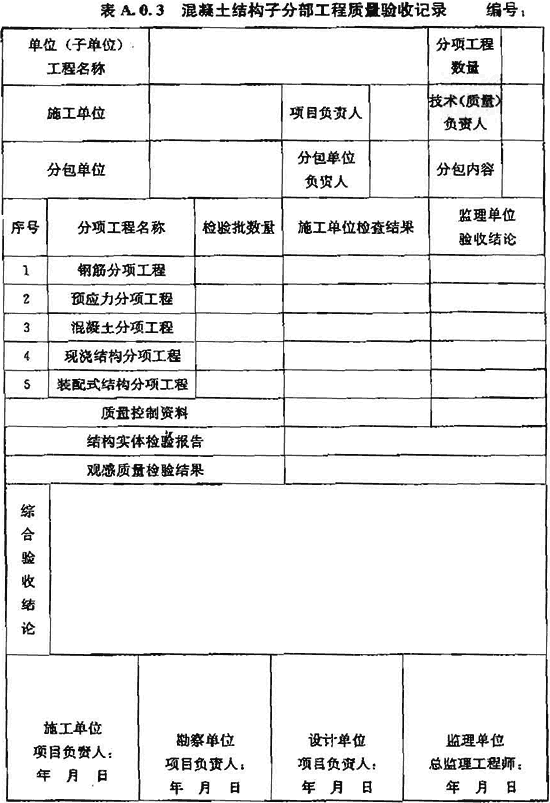

A.0.3 混凝土結構子分部工程質量驗收可按表A.0.3記錄。
附錄B 受彎預制構件結構性能檢驗
附錄C 結構實體混凝土同條件養護試件強度檢驗
C.0.1 同條件養護試件的取樣和留置應符合下列規定：
1 同條件養護試件所對應的結構構件或結構部位，應由施工、監理等各方共同選定，且同條件養護試件的取樣宜均勻分布于工程施工周期內；
2 同條件養護試件應在混凝土澆筑入模處見證取樣；
3 同條件養護試件應留置在靠近相應結構構件的適當位置，并應采取相同的養護方法；
4 同一強度等級的同條件養護試件不宜少于10組，且不應少于3組。每連續兩層樓取樣不應少于1組；每2000m3取樣不得少于一組。
C.0.2 每組同條件養護試件的強度值應根據強度試驗結果按現行國家標準《普通混凝土力學性能試驗方法標準》GB／T 50081的規定確定。
C.0.3 對同一強度等級的同條件養護試件，其強度值應除以0.88后按現行國家標準《混凝土強度檢驗評定標準》GB／T 50107的有關規定進行評定，評定結果符合要求時可判結構實體混凝土強度合格。
附錄D 結構實體混凝土回彈-取芯法強度檢驗
D.0.1 回彈構件的抽取應符合下列規定：
1 同一混凝土強度等級的柱、梁、墻、板，抽取構件最小數量應符合表D.0.1的規定，并應均勻分布；
2 不宜抽取截面高度小于300mm的梁和邊長小于300mm的柱。

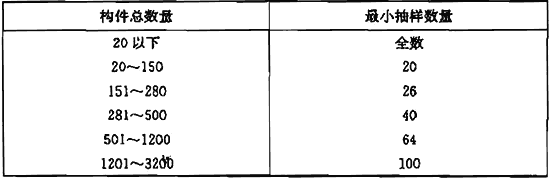

表D.0.1 回彈構件抽取最小數量
D.0.2 每個構件應按現行行業標準《回彈法檢測混凝土抗壓強度技術規程》JGJ／T 23對單個構件檢測的有關規定選取不少于5個測區進行回彈，樓板構件的回彈應在板底進行。
D.0.3 對同一強度等級的構件，應按每個構件的最小測區平均回彈值進行排序，并選取最低的3個測區對應的部位各鉆取1個芯樣試件。芯樣應采用帶水冷卻裝置的薄壁空心鉆鉆取，其直徑宜為100mm，且不宜小于混凝土骨料最大粒徑的3倍。
D.0.4 芯樣試件的端部宜采用環氧膠泥或聚合物水泥砂漿補平，也可采用硫黃膠泥修補。加工后芯樣試件的尺寸偏差與外觀質最應符合下列規定：
1 芯樣試件的高度與直徑之比實測值不應小于0.95，也不應大于1.05；
2 沿芯樣高度的任一直徑與其平均值之差不應大于2mm；
3 芯樣試件端面的不平整度在100mm長度內不應大于0.1mm；
4 芯樣試件端面與軸線的不垂直度不應大于1°；
5 芯樣不應有裂縫、缺陷及鋼筋等其他雜物。
D.0.5 芯樣試件尺寸的量測應符合下列規定：
1 應采用游標卡尺在芯樣試件中部互相垂直的兩個位置測量直徑，取其算術平均值作為芯樣試件的直徑，精確至0.5mm；
2 應采用鋼板尺測量芯樣試件的高度，精確至1mm；
3 垂直度應采用游標量角器測量芯樣試件兩個端線與軸線的夾角，精確至0.1°；
4 平整度應采用鋼板尺或角尺緊靠在芯樣試件端面上，一面轉動鋼板尺，一面用塞尺測量鋼板尺與芯樣試件端面之間的縫隙；也可采用其他專用設備測量。
D.0.6 芯樣試件應按現行國家標準《普通混凝土力學性能試驗方法標準》GB／T 50081中圓柱體試件的規定進行抗壓強度試驗。
D.0.7 對同一強度等級的構件，當符合下列規定時，結構實體混凝土強度可判為合格：
1 三個芯樣的抗壓強度算術平均值不小于設計要求的混凝土強度等級值的88％；
2 三個芯樣抗壓強度的最小值不小于設計要求的混凝土強度等級值的80％。
附錄E 結構實體鋼筋保護層厚度檢驗
E.0.1 結構實體鋼筋保護層厚度檢驗構件的選取應均勻分布，并應符合下列規定：
1 對懸挑構件之外的梁板類構件，應各抽取構件數量的2％且不少于5個構件進行檢驗。
2 對懸挑梁，應抽取構件數量的5％且不少于10個構件進行檢驗；當懸挑梁數量少于10個時，應全數檢驗。
3 對懸挑板，應抽取構件數量的10％且不少于20個構件進行檢驗；當懸挑板數量少于20個時，應全數檢驗。
E.0.2 對選定的梁類構件，應對全部縱向受力鋼筋的保護層厚度進行檢驗；對選定的板類構件，應抽取不少于6根縱向受力鋼筋的保護層厚度進行檢驗。對每根鋼筋，應選擇有代表性的不同部位量測3點取平均值。
E.0.3 鋼筋保護層厚度的檢驗，可采用非破損或局部破損的方法，也可采用非破損方法并用局部破損方法進行校準。當采用非破損方法檢驗時，所使用的檢測儀器應經過計量檢驗，檢測操作應符合相應規程的規定。
鋼筋保護層厚度檢驗的檢測誤差不應大于1mm。
E.0.4 鋼筋保護層厚度檢驗時，縱向受力鋼筋保護層厚度的允許偏差應符合表E.0.4的規定。
表E.0.4 結構實體縱向受力鋼筋保護層厚度的允許偏差
| 構件類型 |
允許偏差 |
| 梁 |
＋10，—7 |
| 板 |
＋8.—5 |
E.0.5 梁類、板類構件縱向受力鋼筋的保護層厚度應分別進行驗收，并應符合下列規定：
1 當全部鋼筋保護層厚度檢驗的合格率為90％及以上時，可判為合格；
2 當全部鋼筋保護層厚度檢驗的合格率小于90％但不小于80％時，可再抽取相同數量的構件進行檢驗；當按兩次抽樣總和計算的合格率為90％及以上時，仍可判為合格；
3 每次抽樣檢驗結果中不合格點的最大偏差均不應大于本規范附錄F.0.4條規定允許偏差的1.5倍。
附錄F 結構實體位置與尺寸偏差檢驗
F.0.1 結構實體位置與尺寸偏差檢驗構件的選取應均勻分布，并應符合下列規定：
1 梁、柱應抽取構件數量的1％，且不應少于3個構件；
2 墻、板應按有代表性的自然間抽取1％，且不應少于3間；
3 層高應按有代表性的自然間抽查1％，且不應少于3間。
F.0.2 對選定的構件，檢驗項目及檢驗方法應符合表F.0.2的規定，允許偏差及檢驗方法應符合本規范表8.3.2和表9.3.10的規定，精確至1mm。

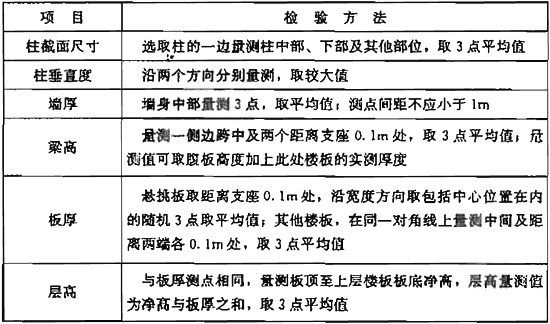

表F.0.2 結構實體位置與尺寸偏差檢驗項目及檢驗方法
F.0.3 墻厚、板厚、層高的檢驗可采用非破損或局部破損的方法，也可采用非破損方法并用局部破摜方法進行校準。當采用非破損方法檢驗時，所使用的檢測儀器應經過計量檢驗，檢測操作應符合國家現行相關標準的規定。
F.0.4 結構實體位置與尺寸偏差項目應分別進行驗收，并應符合下列規定：
1 當檢驗項目的合格率為80％及以上時，可判為合格；
2 當檢驗項目的合格率小于80％但不小于70％時，可再抽取相同數量的構件進行檢驗；當按兩次抽樣總和計算的合格率為80％及以上時，仍可判為合格。
