（免費下載）GB 50206-2012 木結構工程施工質量驗收規范
1. 總則
1.0.1 為加強建筑工程質量管理，統一木結構工程施工質量的驗收，保證工程質量，制定本規范。
1.0.2 本規范適用于方木、原木結構、膠合木結構及輕型木結構等木結構工程施工質量的驗收。
1.0.3 木結構工程施工質量驗收應以工程設計文件為基礎。設計文件和工程承包合同中對施工質量驗收的要求，不得低于本規范的規定。
1.0.4 本規范應與現行國家標準《建筑工程施工質量驗收統一標準》GB 50300配套使用。
1.0.5 木結構工程施工質量驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2. 術語
2.0.1 方木、原木結構 rough sawn and round timber structure
承重構件由方木(含板材)或原木制作的結構。
2.0.2 膠合木結構 glued-laminated timber structure
承重構件由層板膠合木制作的結構。
2.0.3 輕型木結構 light wood frame construction
主要由規格材和木基結構板，并通過釘連接制作的剪力墻與橫隔(樓蓋、屋蓋)所構成的木結構，多用于1層～3層房屋。
2.0.4 規格材 dimension lumber
由原木鋸解成截面寬度和高度在一定范圍內，尺寸系列化的鋸材，并經干燥、刨光、定級和標識后的一種木產品。
2.0.5 目測應力分等規格材 visually stress-graded dimension lumber
根據肉眼可見的各種缺陷的嚴重程度，按規定的標準劃分材質和強度等級的規格材，簡稱目測分等規格材。
2.0.6 機械應力分等規格材 machine stress-rated dimension lumber
采用機械應力測定設備對規格材進行非破壞性試驗，按測得的彈性模量或其他物理力學指標并按規定的標準劃分材質等級和強度等級的規格材，簡稱機械分等規格材。
2.0.7 原木 log
伐倒并除去樹皮、樹枝和樹梢的樹干。
2.0.8 方木 rough sawn timber
直角鋸切、截面為矩形或方形的木材。
2.0.9 層板膠合木 glued-laminated timber
以木板層疊膠合而成的木材產品，簡稱膠合木，也稱結構用集成材。按層板種類，分為普通層板膠合木、目測分等和機械分等層板膠合木。
2.0.10 層板 lamination
用于制作層板膠合木的木板。按其層板評級分等方法不同，分為普通層板、目測分等和機械(彈性模量)分等層板。
2.0.11 組坯 combination of laminations
制作層板膠合木時，沿構件截面高度各層層板質量等級的配置方式，分為同等組坯、異等組坯、對稱異等組坯和非對稱異等組坯。
2.0.12 木基結構板材 wood-based structural panel
將原木旋切成單板或將木材切削成木片經膠合熱壓制成的承重板材，包括結構膠合板和定向木片板，可用于輕型木結構的墻面、樓面和屋面的覆面板。
2.0.13 結構復合木材 structural composite lumber (SCL)
將原木旋切成單板或切削成木片，施膠加壓而成的一類木基結構用材，包括旋切板膠合木、平行木片膠合木、層疊木片膠合木及定向木片膠合木等。
2.0.14 工字形木擱柵 wood I-joist
用鋸材或結構復合木材作翼緣、定向木片板或結構膠合板作腹板制作的工字形截面受彎構件。
2.0.15 齒板 truss plate
用鍍鋅鋼板沖壓成多齒的連接件，能傳遞構件間的拉力和剪力，主要用于由規格材制作的木桁架節點的連接。
2.0.16 齒板桁架 truss connected with truss plates
由規格材并用齒板連接而制成的桁架，主要用作輕型木結構的樓蓋、屋蓋承重構件。
2.0.17 釘連接 nailed connection
利用圓釘抗彎、抗剪和釘孔孔壁承壓傳遞構件間作用力的一種銷連接形式。
2.0.18 螺栓連接 bolted connection
利用螺栓的抗彎、抗剪能力和螺栓孔孔壁承壓傳遞構件間作用力的一種銷連接形式。
2.0.19 齒連接 step joint
在木構件上開鑿齒槽并與另一木構件抵承，利用其承壓和抗剪能力傳遞構件間作用力的一種連接形式。
2.0.20 墻骨 stud
輕型木結構墻體中的豎向構件，是主要的受壓構件，并保證覆面板平面外的穩定和整體性。
2.0.21 覆面板 structural sheathing
輕型木結構中釘合在墻體木構架單側或雙側及樓蓋擱柵或椽條頂面的木基結構板材，又分別稱為墻面板、樓面板和屋面板。
2.0.22 擱柵 joist
一種較小截面尺寸的受彎木構件(包括工字形木擱柵)，用于樓蓋或頂棚，分別稱為樓蓋擱柵或頂棚擱柵。
2.0.23 拼合梁 built-up beam
將數根規格材(3根～5根)彼此用釘或螺栓拼合在一起的受彎構件。
2.0.24 檁條 purlin
垂直于桁架上弦支承椽條的受彎構件。
2.0.25 椽條 rafter
屋蓋體系中支承屋面板的受彎構件。
2.0.26 指接 finger joint
木材接長的一種連接形式，將兩塊木板端頭用銑刀切削成相互嚙合的指形序列，涂膠加壓成為長板。
2.0.27 木結構防護 protection of wood structures
為保證木結構在規定的設計使用年限內安全、可靠地滿足使用功能要求，采取防腐、防蟲蛀、防火和防潮通風等措施予以保護。
2.0.28 防腐劑 wood preservative
能毒殺木腐菌、昆蟲、鑿船蟲以及其他侵害木材生物的化學藥劑。
2.0.29 載藥量 retention
木構件經防腐劑加壓處理后，能長期保持在木材內部的防腐劑量，按每立方米的千克數計算。
2.0.30 透入度 penetration
木構件經防護劑加壓處理后，防腐劑透入木構件按毫米計的深度或占邊材的百分率。
2.0.31 標識 stamp
表明材料構配件等的產地、生產企業、質量等級、規格、執行標準和認證機構等內容的標記圖案。
2.0.32 檢驗批 inspection lot
按同一的生產條件或按規定的方式匯總起來供檢驗用的，由一定數量樣本組成的檢驗體。
2.0.33 批次 product lot
在規定的檢驗批范圍內，因原材料、制作、進場時間不同，或制作生產的批次不同而劃分的檢驗范圍。
2.0.34 進場驗收 on-site acceptance
對進入施工現場的材料、構配件和設備等按相關的標準要求進行檢驗，以對產品質量合格與否做出認定。
2.0.35 交接檢驗 handover inspection
施工下一工序的承擔方與上一工序完成方經雙方檢查其已完成工序的施工質量的認定活動。
2.0.36 見證檢驗 evidential testing
在監理單位或者建設單位監督下，由施工單位有關人員現場取樣，送至具備相應資質的檢測機構所進行的檢驗。
3. 基本規定
3.0.1 木結構工程施工單位應具備相應的資質、健全的質量管理體系、質量檢驗制度和綜合質量水平的考評制度。
施工現場質量管理可按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定檢查記錄。
3.0.2 木結構子分部工程應由木結構制作安裝與木結構防護兩分項工程組成，并應在分項工程皆驗收合格后，再進行子分部工程的驗收。
3.0.3 檢驗批應按材料、木產品和構、配件的物理力學性能質量控制和結構構件制作安裝質量控制分別劃分。
3.0.4 木結構防護工程應按表3.0.4規定的不同使用環境驗收木材防腐施工質量。
表3.0.4 木結構的使用環境
使用分類 |
使用條件 |
應用環境 |
常用構件 |
C1 |
戶內，且不 接觸土壤 |
在室內干燥環境中使用，能 避免氣候和水分的影響 |
木梁、木柱等 |
C2 |
戶內，且不 接觸土壤 |
在室內環境中使用，有時受 潮濕和水分的影響，但能避免 氣候的影響 |
木梁、木柱等 |
C3 |
戶外，但不 接觸土壤 |
在室外環境中使用，暴露在 各種氣候中，包括淋濕，但不 長期浸泡在水中 |
木梁等 |
C4A |
戶外，且接 觸土壤或浸在 淡水中 |
在室外環境中使用，暴露在 各種氣候中，且與地面接觸或 長期浸泡在淡水中 |
木柱等 |
3.0.5 除設計文件另有規定外，木結構工程應按下列規定驗收其外觀質量：
1 A級，結構構件外露，外觀要求很高而需油漆，構件表面洞孔需用木材修補，木材表面應用砂紙打磨。
2 B級，結構構件外露，外表要求用機具刨光油漆，表面允許有偶爾的漏刨、細小的缺陷和空隙，但不允許有松軟節的孔洞。
3 C級，結構構件不外露，構件表面無需加工刨光。
3.0.6 木結構工程應按下列規定控制施工質量：
1 應有本工程的設計文件。
2 木結構工程所用的木材、木產品、鋼材以及連接件等，應進行進場驗收。凡涉及結構安全和使用功能的材料或半成品，應按本規范或相應專業工程質量驗收標準的規定進行見證檢驗，并應在監理工程師或建設單位技術負責人監督下取樣、送檢。
3 各工序應按本規范的有關規定控制質量，每道工序完成后，應進行檢查。
4 相關各專業工種之間，應進行交接檢驗并形成記錄。未經監理工程師和建設單位技術負責人檢查認可，不得進行下道工序施工。
5 應有木結構工程竣工圖及文字資料等竣工文件。
3.0.7 當木結構施工需要采用國家現行有關標準尚未列入的新技術(新材料、新結構、新工藝)時，建設單位應征得當?shù)亟ㄖこ藤|量行政主管部門同意，并應組織專家組，會同設計、監理、施工單位進行論證，同時應確定施工質量驗收方法和檢驗標準，并應依此作為相關木結構工程施工的主控項目。
3.0.8 木結構工程施工所用材料、構配件的材質等級應符合設計文件的規定?？墒褂昧W性能、防火、防護性能超過設計文件規定的材質等級的相應材料、構配件替代。當通過等強(等效)換算處理進行材料、構配件替代時，應經設計單位復核，并應簽發相應的技術文件認可。
3.0.9 進口木材、木產品、構配件，以及金屬連接件等，應有產地國的產品質量合格證書和產品標識，并應符合合同技術條款的規定。
4. 方木與原木結構
5. 膠合木結構
6. 輕型木結構
7. 木結構的防護
8. 木結構子分部工程驗收
8.0.1 木結構子分部工程質量驗收的程序和組合，應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定。
8.0.2 檢驗批及木結構分項工程質量合格，應符合下列規定：
1 檢驗批主控項目檢驗結果應全部合格。
2 檢驗批一般項目檢驗結果應有80％以上的檢查點合格，且最大偏差不應超過允許偏差的1.2倍。
3 木結構分項工程所含檢驗批檢驗結果均應合格，且應有各檢驗批質量驗收的完整記錄。
8.0.3 木結構子分部工程質量驗收應符合下列規定：
1 子分部工程所含分項工程的質量驗收均應合格。
2 子分部工程所含分項工程的質量資料和驗收記錄應完整。
3 安全功能檢測項目的資料應完整，抽檢的項目均應合格。
4 外觀質量驗收應符合本規范第3.0.5條的規定。
8.0.4 木結構工程施工質量不合格時，應按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定進行處理。
附錄A 木材強度等級檢驗方法
附錄B 方木、原木及板材材質標準
B.0.1 方木的材質標準應符合表B.0.1的規定。
表B.0.1 方木材質標準
項次 |
缺陷名稱 |
木材等級 |
|||
Ⅰa |
Ⅱa |
Ⅲa |
|||
1 |
腐朽 |
不允許 |
不允許 |
不允許 |
|
2 |
木節 |
在構件任一面任 何150mm長度上所 有木節尺寸的總和 與所在面寬的比值 |
≤1／3 (連接部位 ≤1／4) |
≤2／5 |
≤1／2 |
死節 |
不允許 |
允許，但不 包括腐朽節， 直徑不應大于 20mm，且每 延米中不得多 于1個 |
允許，但不包 括腐朽節，直徑 不應大于50mm， 且每延米中不得 多于2個 |
||
3 |
斜紋 |
斜率 |
≤5％ |
≤8％ |
≤12％ |
4 |
裂縫 |
在連接的受剪 面上 |
不允許 |
不允許 |
不允許 |
在連接部位的受 剪面附近，其裂縫 深度(有對面裂縫 時，用兩者之和) 不得大于材寬的 |
≤1／4 |
≤1／3 |
不限 |
||
5 |
髓心 |
不在受剪面上 |
不限 |
不限 |
|
6 |
蟲眼 |
不允許 |
允許表層蟲眼 |
允許表層蟲眼 |
|

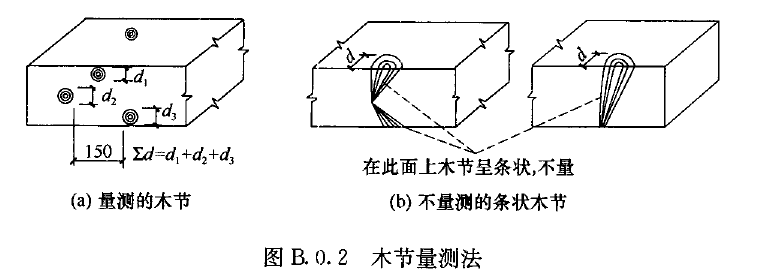

B.0.2 木節尺寸應按垂直于構件長度方向測量，并應取沿構件長度方向150mm范圍內所有木節尺寸的總和(圖B.0.2a)。直徑小于10mm的木節應不計，所測面上呈條狀的木節應不量(圖B.0.2b)。
B.0.3 原木的材質標準應符合表B.0.3的規定。
表B.0.3 原木材質標準
項次 |
缺陷名稱 |
木材等級 |
|||
Ⅰa |
Ⅱa |
Ⅲa |
|||
1 |
腐朽 |
不允許 |
不允許 |
不允許 |
|
2 |
木節 |
在構件任何 150mm長度上沿周 長所有木節尺寸的 總和，與所測部位 原木周長的比值 |
≤1／4 |
≤1／3 |
≤2／5 |
每個木節的最大 尺寸與所測部位原 木周長的比值 |
≤1／10(普 通部位)； ≤1／12(連 接部位) |
≤1／6 |
≤1／6 |
||
死節 |
不允許 |
不允許 |
允許，但直徑 不大于原木直徑 的1／5，每2m長 度內不多于1個 |
||
3 |
扭紋 |
斜率 |
≤8％ |
≤12％ |
≤15％ |
4 |
裂縫 |
在連接部位的受 剪面上 |
不允許 |
不允許 |
不允許 |
在連接部位的受 剪面附近，其裂縫 深度(有對面裂縫 時，兩者之和)與 原木直徑的比值 |
≤1／4 |
≤1／3 |
不限 |
||
5 |
髓心 |
位置 |
不在受剪面上 |
不限 |
不限 |
6 |
蟲眼 |
不允許 |
允許表層蟲眼 |
允許表層蟲眼 |
|
注：木節尺寸按垂直于構件長度方向測量。直徑小于10mm的木節不計。
B.0.4 板材的材質標準應符合表B.0.4的規定。
表B.0.4 板材材質標準
項次 |
缺陷名稱 |
木材等級 |
|||
Ⅰa |
Ⅱa |
Ⅲa |
|||
1 |
腐朽 |
不允許 |
不允許 |
不允許 |
|
2 |
木節 |
在構件任一面任 何150mm長度上所 有木節尺寸的總和 與所在面寬的比值 |
≤1／4 (連接部位 ≤1／5) |
≤1／3 |
≤2／5 |
死節 |
不允許 |
允許，但不 包括腐朽節， 直徑不應大于 20mm，且每 延米中不得多 于1個 |
允許，但不包 括腐朽節，直徑 不應大于50mm， 且每延米中不得 多于2個 |
||
3 |
扭紋 |
斜率 |
≤5％ |
≤8％ |
≤12％ |
4 |
裂縫 |
連接部位的受剪 面及其附近 |
不允許 |
不允許 |
不允許 |
5 |
髓心 |
不允許 |
不允許 |
不允許 |
|
附錄C 木材含水率檢驗方法
附錄D 釘彎曲試驗方法
附錄E 木結構制作安裝允許誤差
E.0.1 方木、原木結構和膠合木結構桁架、梁和柱的制作誤差，應符合表E.0.1的規定。
表E.0.1 方木、原木結構和膠合木結構桁架、梁和柱制作允許偏差
項次 |
項目 |
允許偏差 (mm) |
檢驗方法 |
||
1 |
構件截面尺寸 |
方木和膠合木構件 截面的高度、寬度 |
—3 |
鋼尺量 |
|
板材厚度、寬度 |
—2 |
||||
原木構件梢徑 |
—5 |
||||
2 |
構件長度 |
長度不大于15m |
±10 |
鋼尺量桁架支座節 點中心間距，梁、柱 全長 |
|
長度大于15m |
±15 |
||||
3 |
桁架高度 |
長度不大于15m |
± |
鋼尺量脊節點中心 與下弦中心距離 |
|
長度大于15m |
± |
||||
4 |
受壓或壓彎構 件縱向彎曲 |
方木、膠合木構件 |
L／500 |
拉線鋼尺量 |
|
原木構件 |
L／200 |
||||
5 |
弦桿節點間距 |
±5 |
鋼尺量 |
||
6 |
齒連接刻槽深度 |
±2 |
|||
7 |
支座節點受剪面 |
長度 |
—10 |
鋼尺量 |
|
寬度 |
方木、膠合木 |
—3 |
|||
原木 |
—4 |
||||
8 |
螺栓中心間距 |
進孔處 |
±0.2d |
||
出孔 處 |
垂直木紋方向 |
±0.5d 且不大于 4B／100 |
|||
順木紋方向 |
±1d |
||||
9 |
釘進孔處的中心間距 |
±1d |
— |
||
10 |
桁架起拱 |
±20 |
以兩支座節點下弦 中心線為準，拉一水 平線，用鋼尺量 |
||
—10 |
兩跨中下弦中心線 與拉線之間距離 |
||||
注：d為螺栓或釘?shù)闹睆剑?/span>L為構件長度；B為板的總厚度。
E.0.2 方木、原木結構和膠合木結構桁架、梁和柱的安裝誤差，應符合表E.0.2的規定。
表E.0.2 方木、原木結構和膠合木結構桁架、梁和柱安裝允許偏差
項次 |
項目 |
允許偏差 (mm) |
檢驗方法 |
1 |
結構中心線的間距 |
±20 |
鋼尺量 |
2 |
垂直度 |
H／200且 不大于15 |
吊線鋼尺量 |
3 |
受壓或壓彎構件縱向彎曲 |
L／300 |
吊(拉)線鋼尺量 |
4 |
支座軸線對支承面中心位移 |
10 |
鋼尺量 |
5 |
支座標高 |
±5 |
用水準儀 |
注：H為桁架或柱的高度；L為構件長度。
E.0.3 方木、原木結構和膠合木結構屋面木構架的安裝誤差，應符合表E.0.3的規定。
表E.0.3 方木、原木結構和膠合木結構屋面木構架的安裝允許偏差
項次 |
項目 |
允許偏差 (mm) |
檢驗方法 |
|
1 |
檁條、椽條 |
方木、膠合木截面 |
－2 |
鋼尺量 |
原木梢徑 |
－5 |
鋼尺量，橢圓時 取大小徑的平均值 |
||
間距 |
－10 |
鋼尺量 |
||
方木、膠合木上表面平直 |
4 |
沿坡拉線鋼尺量 |
||
原木上表面平直 |
7 |
|||
2 |
油氈搭接寬度 |
－10 |
鋼尺量 |
|
3 |
掛瓦條間距 |
±5 |
||
4 |
封山、封 檐板平直 |
下邊緣 |
5 |
拉10m線，不足10m拉通線，鋼尺量 |
E.0.4 輕型木結構的制作安裝誤差應符合表E.0.4的規定。
表E.0.4 輕型木結構的制作安裝允許偏差
項次 |
項目 |
允許偏差 |
檢驗方法 |
|||||
1 |
樓蓋主 梁、柱子 及連接件 |
樓蓋 主梁 |
截面寬度／高度 |
±6 |
鋼板尺量 |
|||
水平度 |
±1／200 |
水平尺量 |
||||||
垂直度 |
±3 |
直角尺和鋼 板尺量 |
||||||
間距 |
±6 |
鋼尺量 |
||||||
拼合梁的釘間距 |
＋30 |
鋼尺量 |
||||||
拼合梁的各構件的截面高度 |
＋3 |
鋼尺量 |
||||||
支承長度 |
－6 |
鋼尺量 |
||||||
2 |
樓蓋主 梁、柱子及連接件 |
柱子 |
截面尺寸 |
±3 |
鋼尺量 |
|||
拼合柱的釘間距 |
＋30 |
鋼尺量 |
||||||
柱子長度 |
±3 |
鋼尺量 |
||||||
垂直度 |
±1／200 |
靠尺量 |
||||||
3 |
連接件 |
連接件的間距 |
±6 |
鋼尺量 |
||||
同一排列連接件之間的錯位 |
±6 |
鋼尺量 |
||||||
構件上安裝連接件開槽尺寸 |
連接件 尺寸±3 |
卡尺量 |
||||||
端距／邊距 |
±6 |
鋼尺量 |
||||||
連接鋼板的構件開槽尺寸 |
士6 |
卡尺量 |
||||||
4 |
樓(屋)蓋施工 |
樓(屋)蓋 |
擱柵間距 |
±40 |
鋼尺量 |
|||
樓蓋整體水平度 |
±1／250 |
水平尺量 |
||||||
樓蓋局部水平度 |
±1／150 |
水平尺量 |
||||||
擱柵截面高度 |
±3 |
鋼尺量 |
||||||
擱柵支承長度 |
－6 |
鋼尺量 |
||||||
5 |
樓(屋) |
規定的釘間距 |
＋30 |
鋼尺量 |
||||
釘頭嵌入樓、屋面板表面的最大深度 |
＋3 |
卡尺量 |
||||||
6 |
樓(屋) 蓋齒板連 接桁架 |
桁架間距 |
±40 |
鋼尺量 |
||||
桁架垂直度 |
±1／200 |
直角尺和 鋼尺量 |
||||||
齒板安裝位置 |
±6 |
鋼尺量 |
||||||
弦桿、腹桿、支撐 |
19 |
鋼尺量 |
||||||
桁架高度 |
13 |
鋼尺量 |
||||||
7 |
墻體施工 |
墻骨柱 |
墻骨間距 |
±40 |
鋼尺量 |
墻體垂直度 |
±1／200 |
直角尺和 鋼尺量 |
|||
墻體水平度 |
±1／150 |
水平尺量 |
|||
墻體角度偏差 |
±1／270 |
直角尺和 鋼尺量 |
|||
墻骨長度 |
±3 |
鋼尺量 |
|||
單根墻骨柱的出平面偏差 |
±3 |
鋼尺量 |
|||
8 |
頂梁板、 底梁板 |
頂梁板、底梁板的平直度 |
＋1／150 |
水平尺量 |
|
頂梁板作為弦桿傳遞荷載時的搭接長度 |
±12 |
鋼尺量 |
|||
9 |
墻面板 |
規定的釘間距 |
＋30 |
鋼尺量 |
|
釘頭嵌入墻面板表面的最大深度 |
＋3 |
卡尺量 |
|||
木框架上墻面板之間的最大縫隙 |
＋3 |
卡尺量 |
附錄F 受彎木構件力學性能檢驗方法
附錄G 規格材材質等級檢驗方法
附錄H 木基結構板材的力學性能指標
H.0.1 木基結構板材在集中靜載和沖擊荷載作用下的力學性能，不應低于表H.0.1的規定。
表H.0.1 木基結構板材在集中靜載和沖擊荷載作用下的力學指標[1]
用途 |
標準跨度 (最大允許 跨度) (mm) |
試驗條件 |
沖擊 荷載 (N·m) |
最小極限荷載[2] (kN) |
0.89kN集中 靜載作用下 的最大撓度[3] (mm) |
|
集中 靜載 |
沖擊后 集中靜載 |
|||||
樓面板 |
400(410) |
干態及濕態重新干燥 |
102 |
1.78 |
1.78 |
4.8 |
500(500) |
干態及濕態重新干燥 |
102 |
1.78 |
1.78 |
5.6 |
|
600(610) |
干態及濕態重新干燥 |
102 |
1.78 |
1.78 |
6.4 |
|
800(820) |
干態及濕態重新干燥 |
122 |
2.45 |
1.78 |
5.3 |
|
1200(1220) |
干態及濕態重新干燥 |
203 |
2.45 |
1.78 |
8.0 |
|
屋面板 |
400(410) |
干態及濕態 |
102 |
1.78 |
1.33 |
11.1 |
500(500) |
干態及濕態 |
102 |
1.78 |
1.33 |
11.9 |
|
600(610) |
干態及濕態 |
102 |
1.78 |
1.33 |
12.7 |
|
800(820) |
干態及濕態 |
122 |
1.78 |
1.33 |
12.7 |
|
1200(1220) |
干態及濕態 |
203 |
1.78 |
1.33 |
12.7 |
|
注：1 本表為單個試驗的指標。
2 100％的試件應能承受表中規定的最小極限荷載值。
3 至少90％的試件撓度不大于表中的規定值。在干態及濕態重新干燥試驗條件下，木基結構板材在靜載和沖擊荷載后靜載的撓度，對于屋面板只檢查靜載的撓度，對于濕態試驗條件下的屋面板，不檢查撓度指標。
H.0.2 木基結構板材在均布荷載作用下的力學性能，不應低于表H.0.2的規定。
表H.0.2 木基結構板材在均布荷載作用下的力學指標
用途 |
標準跨度 (最大允許跨度) (mm) |
試驗條件 |
性能指標[1] |
|
最小極限荷載[2] (kPa) |
最大撓度[3] (mm) |
|||
樓面板 |
400(410) |
干態及濕態重新干燥 |
15.8 |
1.1 |
500(500) |
干態及濕態重新干燥 |
15.8 |
1.3 |
|
600(610) |
干態及濕態重新干燥 |
15.8 |
1.7 |
|
800(820) |
干態及濕態重新干燥 |
15.8 |
2.3 |
|
1200(1220) |
干態及濕態重新干燥 |
10.8 |
3.4 |
|
屋面板 |
400(410) |
干態 |
7.2 |
1.7 |
500(500) |
干態 |
7.2 |
2.0 |
|
600(610) |
干態 |
7.2 |
2.5 |
|
800(820) |
干態 |
7.2 |
3.4 |
|
1000(1020) |
干態 |
7.2 |
4.4 |
|
1200(1220) |
干態 |
7.2 |
5.1 |
|
注：1 本表為單個試驗的指標。
2 100％的試件應能承受表中規定的最小極限荷載值。
3 每批試件的平均撓度不應大于表中的規定值。為4.79kPa均布荷載作用下的樓面最大撓度；或1.68kPa均布荷載作用下的屋面最大撓度。
附錄J 按構造設計的輕型木結構釘連接要求
J.0.1 按構造設計的輕型木結構的釘連接應符合表J.0.1的規定。
表J.0.1 按構造設計的輕型木結構的釘連接要求
序號 |
連接構件名稱 |
最小釘長 (mm) |
釘?shù)淖钚?shù)量 或最大間距 |
1 |
樓蓋擱柵與墻體頂梁板或底梁板——斜向釘連接 |
80 |
2顆 |
2 |
邊框梁或封邊板與墻體頂梁板或底梁板——斜向釘連接 |
60 |
150mm |
3 |
樓蓋擱柵木底撐或扁鋼底撐與樓蓋擱柵 |
60 |
2顆 |
4 |
擱柵間剪刀撐 |
60 |
每端2顆 |
5 |
開孔周邊雙層封邊梁或雙層加強擱柵 |
80 |
300mm |
6 |
木梁兩側附加托木與木梁 |
80 |
每根擱柵處2顆 |
7 |
擱柵與擱柵連接板 |
80 |
每端2顆 |
8 |
被切擱柵與開孔封頭擱柵(沿開孔周邊垂直釘連接) |
80 |
5顆 |
100 |
3顆 |
||
9 |
開孔處每根封頭擱柵與封邊擱柵的連接(沿開孔周邊垂直釘連接) |
80 |
5顆 |
100 |
3顆 |
||
10 |
墻骨與墻體頂梁板或底梁板，采用斜向釘連接或垂直釘連接 |
60 |
4顆 |
100 |
2顆 |
||
11 |
開孔兩側雙根墻骨柱，或在墻體交接或轉角處的墻骨處 |
80 |
750mm |
12 |
雙層頂梁板 |
80 |
600mm |
13 |
墻體底梁板或地梁板與擱柵或封頭塊(用于外墻) |
80 |
400mm |
14 |
內隔墻與框架或樓面板 |
80 |
600mm |
15 |
非承重墻開孔頂部水平構件每端 |
80 |
2顆 |
16 |
過梁與墻骨 |
80 |
每端2顆 |
17 |
頂棚擱柵與墻體頂梁板——每側采用斜向釘連接 |
80 |
2顆 |
18 |
屋面椽條、桁架或屋面擱柵與墻體頂梁板——斜向釘連接 |
80 |
3顆 |
19 |
椽條板與頂棚擱柵 |
100 |
2顆 |
20 |
椽條與擱柵(屋脊板有支座時) |
80 |
3顆 |
21 |
兩側椽條在屋脊通過連接板：連接，連接板與每根椽條的連接 |
60 |
4顆 |
22 |
椽條與屋脊板——斜向釘連接或垂直釘連接 |
80 |
3顆 |
23 |
椽條拉桿每端與椽條 |
80 |
3顆 |
24 |
椽條拉桿側向支撐與拉桿 |
60 |
2顆 |
25 |
屋脊椽條與屋脊或屋谷椽條 |
80 |
2顆 |
26 |
椽條撐桿與椽條 |
80 |
3顆 |
27 |
椽條撐桿與承重墻——斜向釘連接 |
80 |
2顆 |
J.0.2 按構造設計的輕型木結構中椽條與頂棚擱柵的釘連接，應符合表J.0.2的規定。
表J.0.2 椽條與頂棚擱柵釘連接(屋脊無支承)
屋面 坡度 |
椽條 間距 (mm) |
釘長不小于80mm的最少釘數 |
|||||||||||
椽條與每根頂棚擱柵連接 |
椽條每隔1.2m與頂棚擱柵連接 |
||||||||||||
房屋寬度 達到8m |
房屋寬度 達到9.8m |
房屋寬度 達到8m |
房屋寬度 達到9.8m |
||||||||||
屋面雪荷 (kPa) |
屋面雪荷 (kPa) |
屋面雪荷 (kPa) |
屋面雪荷 (kPa) |
||||||||||
≤1.0 |
1.5 |
≥2.0 |
≤1.0 |
1.5 |
≥2.0 |
≤1.0 |
1.5 |
≥2.0 |
≤1.0 |
1.5 |
≥2.0 |
||
1：3 |
400 |
4 |
5 |
6 |
5 |
7 |
8 |
11 |
— |
— |
— |
— |
— |
600 |
6 |
8 |
9 |
8 |
— |
— |
11 |
— |
— |
— |
— |
— |
|
1：2.4 |
400 |
4 |
4 |
5 |
5 |
6 |
7 |
7 |
10 |
— |
9 |
— |
— |
600 |
5 |
7 |
8 |
7 |
9 |
11 |
7 |
10 |
— |
— |
— |
— |
|
1：2 |
400 |
4 |
4 |
4 |
4 |
4 |
5 |
6 |
8 |
9 |
8 |
— |
— |
600 |
4 |
5 |
6 |
5 |
7 |
8 |
6 |
8 |
9 |
8 |
— |
— |
|
1：1.71 |
400 |
4 |
4 |
4 |
4 |
4 |
4 |
5 |
7 |
8 |
7 |
9 |
11 |
600 |
4 |
4 |
5 |
5 |
6 |
7 |
5 |
7 |
8 |
7 |
9 |
11 |
|
1：1.33 |
400 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
5 |
6 |
5 |
6 |
7 |
600 |
4 |
4 |
4 |
4 |
4 |
5 |
4 |
5 |
6 |
5 |
6 |
7 |
|
1：1 |
400 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
5 |
600 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
5 |
|
