（免費下載）GB 51118-2015 尾礦堆積壩排滲加固工程技術規范
1 總 則
1.0.1 為了在尾礦堆積壩排滲加固工作中做到安全適用、技術先進、運行可靠、保護環境、經濟合理，制定本規范。
1.0.2 本規范適用于尾礦堆積壩排滲加固工程的勘察、設計、施工、檢驗、監測及驗收。
1.0.3 尾礦堆積壩排滲加固，應堅持因地制宜、就地取材、保護環境和節約資源的原則，進行勘察和設計，強化施工質量控制與管理。
1.0.4 尾礦堆積壩的排滲加固，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
b——塑料排水板寬度，袋裝砂礫井分段連續長度；
D——管井濾水管的外徑，虹吸管的管徑；
H——潛水含水層厚度；
Hw——管井深度；
K——滲透系數；
L——水平排滲管長度，輻射井單根排滲管長度；
l——濾水管工作部分長度；
n——濾水管進水表面有效孔隙率，排滲管的根數；
Q——管井出水量，虹吸井單井出水量，輻射井出水量；
q——輻射井中單根排滲管出水量；
R——影響半徑；
r——管井的半徑；
S——水位降深。
3 基本規定
3.0.1 尾礦堆積壩出現下列情況之一時，應進行排滲加固：
1 壩坡有流土、管涌、浸潤線出逸、沼澤化、濕地等現象；
2 實測浸潤線高于設計控制浸潤線。
3.0.2 排滲加固工程施工前，應進行勘察和設計。
3.0.3 對于高于設計控制浸潤線導致的尾礦堆積壩臨時搶險工程，除險后應按本規范要求進行排滲加固。
3.0.4 排滲加固必須符合壩體滲流穩定性、靜力穩定性和動力穩定性的要求。
3.0.5 排滲加固工程應綜合工程地質、水文地質和環境條件等因素的影響，選用排滲加固方法。
3.0.6 排滲加固場地復雜程度可根據工程地質及水文地質條件按表3.0.6劃分。

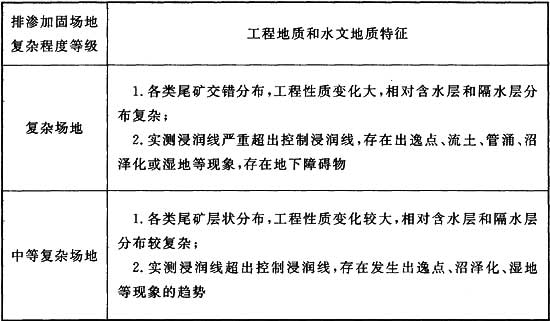

表3.0.6 排滲加固場地復雜程度劃分表
注：1 排滲加固場地系指排滲加固地段及其周邊影響范圍；
2 尾礦類別可按現行國家標準《尾礦堆積壩巖土工程技術規范》GB 50547劃分；
3 從復雜場地開始，向中等復雜場地、簡單場地依次推定排滲加固場地復雜程度，以最先滿足表中條件之一者為準。
4 勘 察
5 設 計
6 施 工
7 檢驗、監測與驗收
8 安全與環保
8.0.1 施工組織設計應包括安全生產管理措施與環境保護措施、特殊氣象條件下的施工安全措施。
8.0.2 對于重大危險源和重要環境因素，施工單位應制訂安全生產與環境保護專項預案。
8.0.3 在尾礦堆積壩排滲加固工程勘察和施工過程中，不得對堆積壩體產生破壞性影響和損害已有的環保防滲設施。
8.0.4 現場作業人員和設備對含有害物質的尾礦、水、氣應采取防護措施。
8.0.5 臨時用電線路架設和拆除應符合現行行業標準《施工現場臨時用電安全技術規范》JGJ 46的有關規定。
8.0.6 施工開挖的廢渣應按照指定的地點進行堆放并處理，排出的尾礦水應集中回收利用或處理，不得隨意排放。
8.0.7 勘察安全措施應符合現行國家標準《巖土工程勘察安全規范》GB 50585的有關規定。除長期觀測鉆孔外，所有鉆孔和探井完工后進行的回填封堵應符合現行國家標準《尾礦堆積壩巖土工程技術規范》GB 50547的有關規定。
8.0.8 排滲加固施工過程中應采取控制管涌、流砂、流土發生的措施。
8.0.9 輻射井的集水井施工時，安全生產應符合下列規定：
1 井口應設置圍護欄、蓋板等安全防護設施，每班應對防護設施檢查，非作業人員不得入內；
2 在距井口5m范圍內不得堆放棄土；
3 起吊設備應安全可靠，鋼絲繩檢驗、更換和報廢應符合現行國家標準《起重機 鋼絲繩 保養、維護、安裝、檢驗和報廢》GB／T 5972的有關規定；
4 應配置向井內作業面送風設備，風量不得少于25L／s；
5 井內應設置低壓防水照明裝置，作業人員應佩戴勞動防護用品；
6 暴雨期間不得進行輻射井沉井施工。
8.0.10 現場機械設備的安全防護和保養應符合現行行業標準《建筑機械使用安全技術規程》JGJ 33的有關規定。
8.0.11 施工完成后，應對工作坑、排滲管和導水管進出口管壁周?chē)M(jìn)行封堵、回填處理。
附錄A 尾礦滲透變形室內試驗要點
A.0.1 滲透變形試驗儀應由滲流容器、滲流容器的垂直與水平支座、水頭升降裝置、水頭及流量測量等裝置構成。當需要測定某一應力狀態下臨界水力梯度與破壞梯度時，試驗儀應具備相應的加載功能。水頭可采用測壓管測讀或壓力傳感器測量，流量可采用量筒測讀。滲流容器內徑可取100mm、試樣高度可取200mm。上、下透水板孔徑宜為3mm或5mm。
A.0.2 水頭、流量及壓力等計量器具應進行檢定與校驗，并應符合現行國家標準《巖土工程儀器基本參數及通用技術條件》GB／T 15406的有關規定。試驗裝置在工程要求的最大水頭作用下，各密封處不得漏水。
A.0.3 擾動試樣制備應符合下列規定：
1 尾礦擾動試樣應風干或70℃左右烘干，并應碾散拌和均勻；
2 應選取代表性試樣進行顆粒分析試驗，并應按控制干密度稱取試樣；
3 在試樣中可加入試樣總質量1％～2％的蒸餾水，拌和均勻后應分層裝填制備試樣。
A.0.4 原狀試樣采取與制備應符合下列規定：
1 應采用側面開孔環刀采取試樣，采樣時應保持環刀垂直或水平完全壓入尾礦中，試樣與環刀內壁不得存在間隙。取出環刀和削平兩端余樣后，應在兩端加蓋并采用膠帶密封。
2 對密封的環刀試樣應進行豎向減振包裝，在運輸過程中應保持試樣呈豎直放置。
A.0.5 試樣安置滲流容器后，對試樣飽和可按下列規定執行：
1 對砂性尾礦和粉性尾砂可采用70℃～90℃的自來水進行飽和；
2 對黏性尾礦可在裝樣前進行真空抽氣飽和。
A.0.6 滲透變形試驗應按照工程測試要求，對垂直或水平滲流容器施加相應的軸向或側向壓力。施加側向壓力時不得使用環刀。砂性尾礦可采用高于室內氣溫5℃～10℃的自來水進行測定，粉性尾礦和黏性尾礦宜采用脫氣蒸餾水測定。
A.0.7 測定流土破壞型的臨界水力梯度與破壞水力梯度時，宜在垂直向上滲流狀態下測定。
A.0.8 試驗過程中，應對試樣分級施加滲流水頭直至破壞，初始滲透梯度宜為0.02～0.04，后續滲透梯度遞增值依次宜為0.05、0.10、0.15、0.20、0.30、0.40、0.50、0.70、1.00、1.50、2.00……當接近臨界水力梯度或破壞水力梯度時，滲透梯度遞增值可減小。
A.0.9 試驗過程中，應觀察并記錄水溫、渾濁程度、冒泡、顆粒跳動、移動或被水流帶出、土體懸浮、滲流量及測壓管水位的變化等情況，并應根據觀測的水頭差、滲流量分別計算流速和水力梯度。
A.0.10 試驗成果整理過程中，應在雙對數圖上以水力梯度i為縱坐標、流速v為橫坐標，繪制水力梯度與流速關系(lgi～lgv)曲線。
A.0.11 對管涌破壞型尾礦，當lgi～lgv曲線的斜率出現變化且開始產生顆粒跳動或被水流帶出時，應取該級與其前一級的水力梯度平均值為臨界水力梯度。當測壓管水位差停止增加且流量急驟增大時，可取該級的前一級水力梯度為破壞水力梯度。
A.0.12 對流土破壞型尾礦，應取lgi～lgv曲線拐點的水力梯度為臨界梯度，可取測壓管水位差停止增加且土體懸浮時的前一級水力梯度為破壞水力梯度。
附錄B 尾礦堆積壩排滲加固設施類型及其適用條件
附錄B 尾礦堆積壩排滲加固設施類型及其適用條件

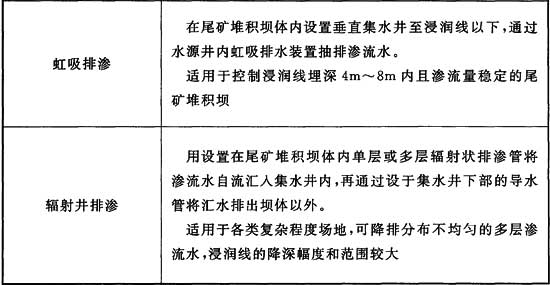

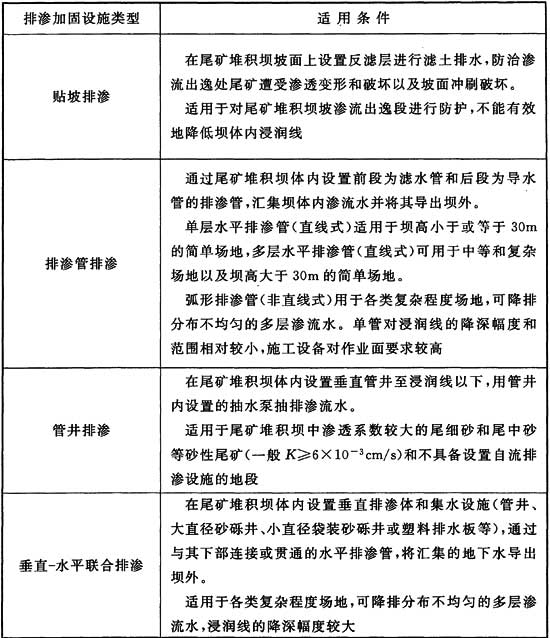

表B 尾礦堆積壩排滲加固設施類型及其適用條件
