1 總則
1.0.1 為在混凝土結構工程施工中貫徹國家技術經濟政策，保證工程質量，做到技術先進、工藝合理、節約資源、保護環境，制定本規范。
1.0.2 本規范適用于建筑工程混凝土結構的施工，不適用于輕骨料混凝土及特殊混凝土的施工。
1.0.3 本規范為混凝土結構工程施工的基本要求；當設計文件對施工有專門要求時，尚應按設計文件執行。
1.0.4 混凝土結構工程的施工除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 混凝土結構 concrete structure
以混凝土為主制成的結構，包括素混凝土結構、鋼筋混凝土結構和預應力混凝土結構，按施工方法可分為現澆混凝土結構和裝配式混凝土結構。
2.0.2 現澆混凝土結構 cast-in-situ concrete structure
在現場原位支模并整體澆筑而成的混凝土結構，簡稱現澆結構。
2.0.3 裝配式混凝土結構 precast concrete structure
由預制混凝土構件或部件裝配、連接而成的混凝土結構，簡稱裝配式結構。
2.0.4 混凝土拌合物工作性 workability of concrete
混凝土拌合物滿足施工操作要求及保證混凝土均勻密實應具備的特性，主要包括流動性、黏聚性和保水性。簡稱混凝土工作性。
2.0.5 自密實混凝土 self-compacting concrete
無需外力振搗，能夠在自重作用下流動并密實的混凝土。
2.0.6 先張法 pre-tensioning
在臺座或模板上先張拉預應力筋并用夾具臨時錨固，在澆筑混凝土并達到規定強度后，放張預應力筋而建立預應力的施工方法。
2.0.7 后張法 post-tensioning
結構構件混凝土達到規定強度后，張拉預應力筋并用錨具永久錨固而建立預應力的施工方法。
2.0.8 成型鋼筋 fabricated steel bar
采用專用設備，按規定尺寸、形狀預先加工成型的普通鋼筋制品。
2.0.9 施工縫 construction joint
按設計要求或施工需要分段澆筑，先澆筑混凝土達到一定強度后繼續澆筑混凝土所形成的接縫。
2.0.10 后澆帶 post-cast strip
為適應環境溫度變化、混凝土收縮、結構不均勻沉降等因素影響，在梁、板(包括基礎底板)、墻等結構中預留的具有一定寬度且經過一定時間后再澆筑的混凝土帶。
3 基本規定
4 模板工程
5 鋼筋工程
6 預應力工程
7 混凝土制備與運輸
8 現澆結構工程
9 裝配式結構工程
10 冬期、高溫和雨期施工
11 環境保護
附錄A 作用在模板及支架上的荷載標準值

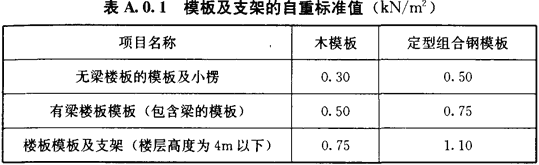

A.0.1 模板及支架自重(G1)的標準值應根據模板施工圖確定。有梁樓板及無梁樓板的模板及支架自重的標準值，可按表A.0.1采用。
A.0.2 新澆筑混凝土自重(G2)的標準值宜根據混凝土實際重力密度γc確定，普通混凝土γc可取24kN／m3。
A.0.3 鋼筋自重(G3)的標準值應根據施工圖確定。一般梁板結構，樓板的鋼筋自重可取1.1kN／m3，梁的鋼筋自重可取1.5kN／m3。

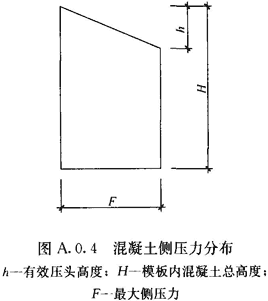

A.0.4 采用插入式振動器且澆筑速度不大于10m／h、混凝土坍落度不大于180mm時，新澆筑混凝土對模板的側壓力(G4)的標準值，可按下列公式分別計算，并應取其中的較小值：
當澆筑速度大于10m／h，或混凝土坍落度大于180mm時，側壓力(G4)的標準值可按公式（A.0.4—2）計算。
式中：F——新澆筑混凝土作用于模板的最大側壓力標準值；
yc——混凝土的重力密度；
t0——新澆混凝土的初凝時間，可按實測確定；當缺乏試驗資料時可采用t0=200/(T+15)計算，T為混凝土的溫度；
B——混凝土坍落度影響修正系數；當坍落度大于50mm且不大于90mm時，B取0.85；坍落度大于90mm且不大于130mm時，B取0.9；坍落度大于130mm且不大于180mm時，B取1.0；
V——澆筑速度，取混凝土澆筑高度與澆筑時間的比值；
H——混凝土側壓力計算位置處至新澆筑混凝土頂面的總高度。
A.0.5 施工人員及施工設備產生的荷載（Q1）的標準值，可按實際情況計算，且不應小于2.5kN／m2。

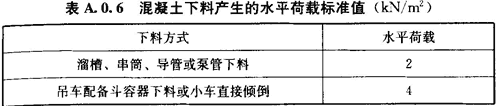

A.0.6 混凝土下料產生的水平荷載（Q2）的標準值可按表A.0.6采用，其作用范圍可取為新澆筑混凝土側壓力的有效壓頭高度h之內。
A.0.7 泵送混凝土或不均勻堆載等因素產生的附加水平荷載(Q3)的標準值，可取計算工況下豎向永久荷載標準值的2％，并應作用在模板支架上端水平方向。
A.0.8 風荷載(Q4)的標準值，可按現行國家標準《建筑結構荷載規范》GB 50009的有關規定確定，此時基本風壓可按10年一遇的風壓取值，但基本風壓不應小于0.20kN／m2。
附錄B 常用鋼筋的公稱直徑、公稱截面面積、計算截面面積及理論重量

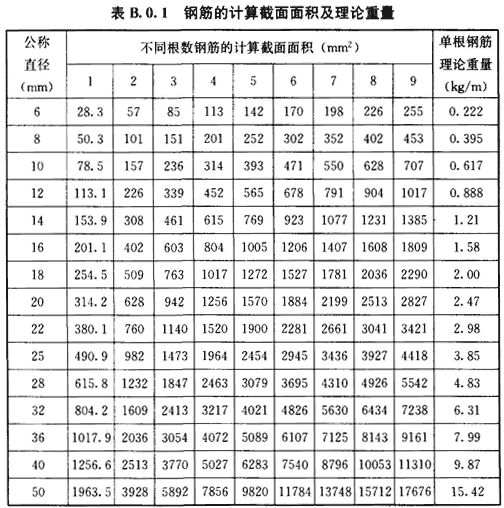

B.0.1 鋼筋的計算截面面積及理論重量，應符合表B.0.1的規定。

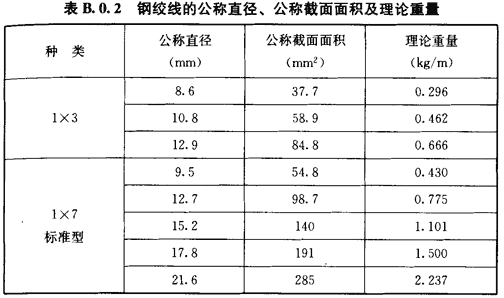

B.0.2 鋼絞線的公稱直徑、公稱截面面積及理論重量，應符合表B.0.2的規定。

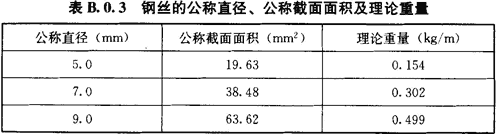

B.0.3 鋼絲的公稱直徑、公稱截面面積及理論重量，應符合表B.0.3的規定。
附錄C 縱向受力鋼筋的最小搭接長度

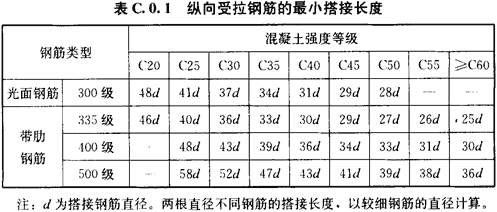

C.0.1 當縱向受拉鋼筋的綁扎搭接接頭面積百分率不大于25％時，其最小搭接長度應符合表C.0.1的規定。
C.0.2 當縱向受拉鋼筋搭接接頭面積百分率為50％時，其最小搭接長度應按本規范表C.0.1中的數值乘以系數1.15取用；當接頭面積百分率為100％時，應按本規范表C.0.1中的數值乘以系數1.35取用；當接頭面積百分率為25％～100％的其他中間值時，修正系數可按內插取值。
C.0.3 縱向受拉鋼筋的最小搭接長度根據本規范第C.0.1和 C.0.2條確定后，可按下列規定進行修正。但在任何情況下，受拉鋼筋的搭接長度不應小于300mm：
1 當帶肋鋼筋的直徑大于25mm時，其最小搭接長度應按相應數值乘以系數1.1取用；
2 環氧樹脂涂層的帶肋鋼筋，其最小搭接長度應按相應數值乘以系數1.25取用；
3 當施工過程中受力鋼筋易受擾動時，其最小搭接長度應按相應數值乘以系數1.1取用；
4 末端采用彎鉤或機械錨固措施的帶肋鋼筋，其最小搭接長度可按相應數值乘以系數0.6取用；
5 當帶肋鋼筋的混凝土保護層厚度為搭接鋼筋直徑的3倍，且配有箍筋時，其最小搭接長度可按相應數值乘以系數0.8取用；當帶肋鋼筋的混凝土保護層厚度為搭接鋼筋直徑的5倍，且配有箍筋時，其最小搭接長度可按相應數值乘以系數0.7取用；當帶肋鋼筋的混凝土保護層厚度大于搭接鋼筋直徑3倍且小于5倍，且配有箍筋時，修正系數可按內插取值；
6 有抗震要求的受力鋼筋的最小搭接長度，一、二級抗震等級應按相應數值乘以系數1.15采用；三級抗震等級應按相應數值乘以系數1.05采用。
注：本條中第4和5款情況同時存在時，可僅選其中之一執行。
C.0.4 縱向受壓鋼筋綁扎搭接時，其最小搭接長度應根據本規范第C.0.1～C 0.3條的規定確定相應數值后，乘以系數0.7取用。在任何情況下，受壓鋼筋的搭接長度不應小于200mm。
附錄D 預應力筋張拉伸長值計算和量測方法
D.0.1 一端張拉的單段曲線或直線預應力筋，其張拉伸長值可按下式計算：
式中： △Lp——預應力筋張拉伸長計算值；
l——預應力筋張拉端至固定端的長度，可近似取預應力筋在縱軸上的投影長度；
——預應力筋曲線兩端切線的夾角；
opt——張拉控制應力扣除冒口摩擦損失后的應力值；
Ep——預應力筋彈性模量，可按國家現行相關標準的規定取用；必要時，可采取實測數據；
u——預應力筋與孔道壁之間的摩擦系數；
k——孔道每米長度局部偏差產生的摩擦系數。
D.0.2 多曲線段或直線段與曲線段組成的預應力筋，可根據扣除摩擦損失后的預應力筋有效應力分布，采用分段疊加法計算其張拉伸長值。
D.0.3 預應力筋張拉伸長值可按下列方法確定：
1 實測張拉伸長值可采用量測千斤頂油缸行程的方法確定，也可采用量測外露預應力筋長度的方法確定；當采用量測千斤頂油缸行程的方法時，實測張拉伸長值尚應扣除千斤頂體內的預應力筋張拉伸長值、張拉過程中工具錨和固定端工作錨楔緊引起的預應力筋內縮值；
2 實際張拉伸長值△L可按下列公式計算確定：
式中： △L1——從初拉力至張拉力控制力之間的實測張拉伸長值；

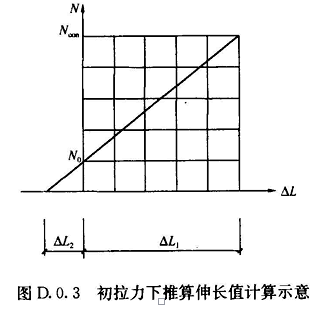

△L2——初拉力下的推算伸長值，計算示意如圖D.0.3;
Ncom——張拉控制力；
N0——初拉力。
附錄E 張拉階段摩擦預應力損失測試方法
E.0.1 孔道摩擦損失可采用壓力差法測試。現場測試的設備安裝(圖E.0.1)應符合下列規定：
1 預應力筋末端的切線、工作錨、千斤頂、壓力傳感器及工具錨應對中；
2 預應力筋兩端拉力可用壓力傳感器或與千斤頂配套的精密壓力表測量；
3 預應力筋兩端均宜安裝千斤頂。當預應力筋的張拉伸長值超出千斤頂最大行程時，張拉端可串聯安裝兩臺或多臺千斤頂。
E.0.2 孔道摩擦損失的現場測試步驟應符合下列規定：
1 預應力筋兩端的千斤頂宜同時加載至初張拉力，初張拉力可取0.1Ncon。
2 固定端千斤頂穩壓后，應往張拉端千斤頂供油，并應分級量測張拉力在0.5Ncon～1.0Ncon范圍內兩端的壓力值，分級不宜少于3級，每級持荷不宜少于2min。
E.0.3 孔道摩擦系數可按下列規定計算確定：
1 孔道摩擦系數可取為各級張拉力下相應計算摩擦系數的平均值；
2 各級張拉力下相應計算摩擦系數μ，可按下式確定：
式中： N1——張拉端的拉力，取為所測得的壓力扣除錨口預拉力損失后的力值；
l——兩端工具錨之間預應力筋的總長度，可近似取預應力筋在縱軸上的投影長度；
——預應力筋曲線各段連段切線的夾角之和，當端部區段預應力筋曲線有水平偏轉時，尚應計入端部曲線的附加轉角。
附錄F 混凝土原材料技術指標

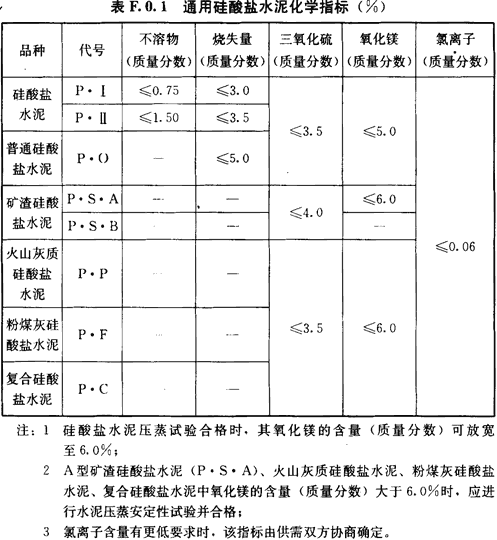

F.0.1 通用硅酸鹽水泥化學指標應符合表F.0.1的規定。

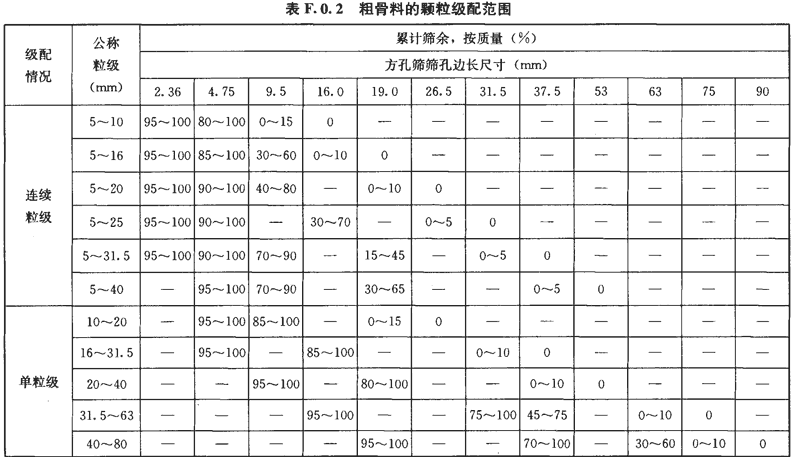

F.0.2 粗骨料的顆粒級配范圍應符合表F.0.2的規定。
F.0.3 粗骨料中針、片狀顆粒含量應符合表F.0.3的規定。
F.0.4 粗骨料的含泥量和泥塊含量應符合表F.0.4的規定。

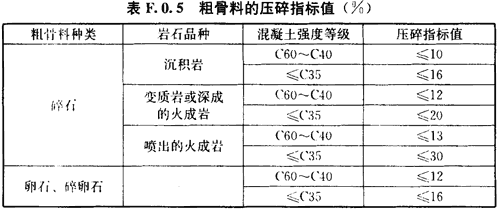

F.0.5 粗骨料的壓碎指標值應符合表F.0.5的規定。

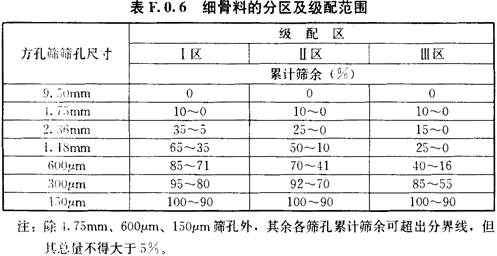

F.0.6 細骨料的分區及級配范圍應符合表F.0.6的規定。

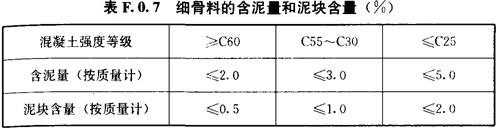

F.0.7 細骨料的含泥量和泥塊含量應符合表F.0.7的規定。

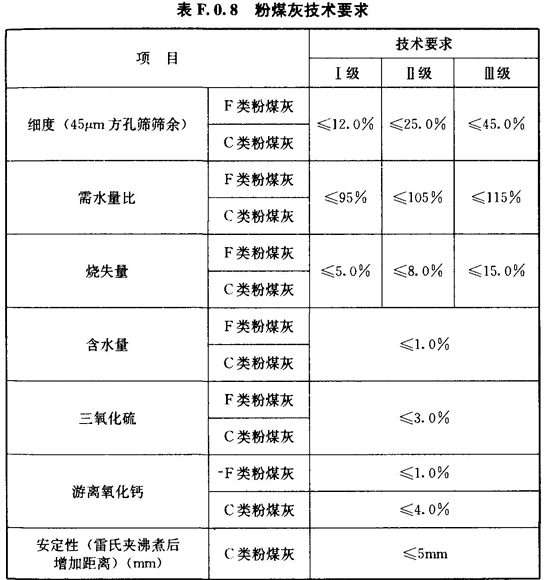

F.0.8 粉煤灰應符合表F.0.8的規定。

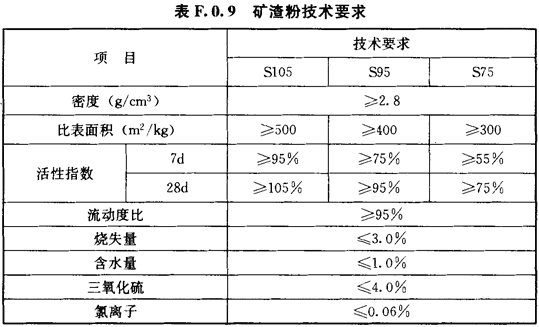

F.0.9 礦渣粉應符合表F.0.9的規定。

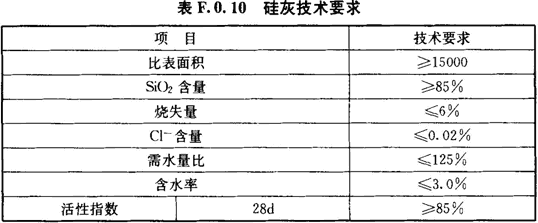

F.0.10 硅灰應符合表F.0.10的規定。

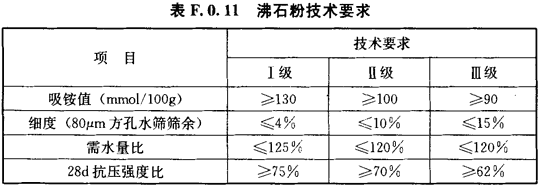

F.0.11 沸石粉應符合表F.0.11的規定。

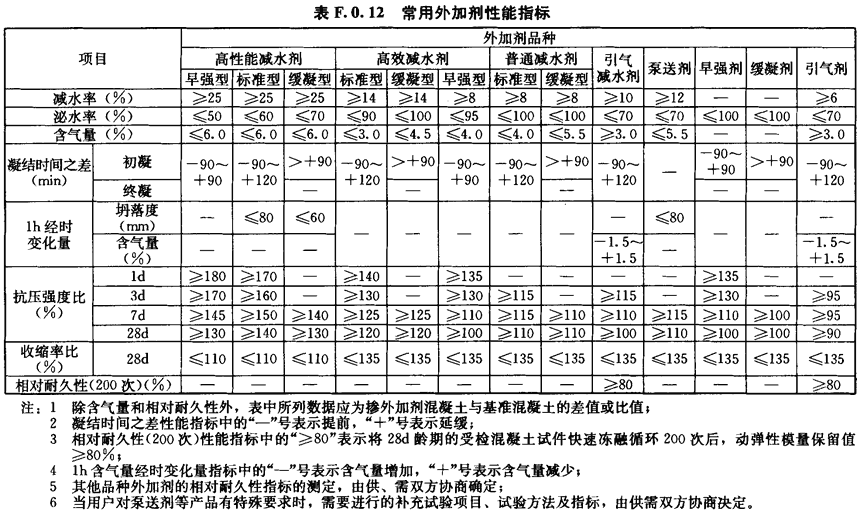

F.0.12 常用外加劑性能指標應符合表F.0.12的規定。

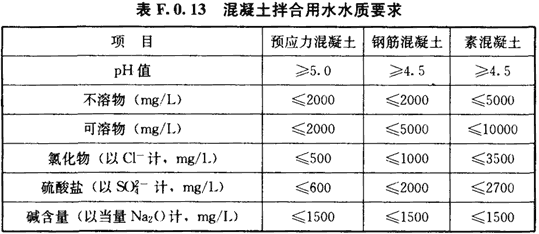

F.0.13 混凝土拌合用水水質應符合表F.0.13的規定。
