（免費下載）CJ/T 160-2010 雙止回閥倒流防止器
1 范圍
1 范圍
本標準規定了雙止回閥倒流防止器的術語和定義、結構形式、產品型號、材料、要求、試驗方法、檢驗規則、標志、包裝和貯運。
本標準適用于輸送公稱壓力不大于1.6MPa，溫度1℃～65℃的清水，用于公稱尺寸DN15～DN400管道上雙止回閥倒流防止器的生產、檢驗和使用。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡不注日期的引用文件，其最新版本適用于本標準。
GB／T 196 普通螺紋 基本尺寸
GB／T 1047 管道元件 DN(公稱尺寸)的定義和選用
GB／T 1048 管道元件 PN(公稱壓力)的定義和選用
GB／T 3098(所有部分) 緊固件機械性能
GB 5135.11 自動噴水滅火系統 第11部分：溝槽式管接件
GB／T 6739 色漆和清漆 鉛筆法測定漆膜硬度
GB／T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋
GB／T 9286 色漆和清漆 漆膜的劃格試驗
GB／T 12220 通用閥門 標志
GB／T 12225 通用閥門 銅合金鑄件技術條件
GB／T 12227 通用閥門 球墨鑄鐵件技術條件
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 17241.6 整體鑄鐵管法蘭
GB／T 17241.7 鑄鐵管法蘭 技術條件
GB／T 20878 不銹鋼和耐熱鋼 牌號及化學成分
GB／T 21873 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范
CJ／T 216 給水用軟密封閘閥
JB／T 308 閥門型號編制方法
JB／T 7928 通用閥門 供貨要求
3 術語和定義
3.1
雙止回閥倒流防止器 double check valve backflow prevention assembly
一種防止管道中的壓力水逆向流動的兩個獨立止回閥串聯裝置。
3.2
進水腔 inlet chamber
進水端端面至進水止回閥閥座密封面之間的內腔。
3.3
中間腔 intermediate chamber
進水止回閥閥座密封面至出水止回閥閥座密封面之間的內腔。
3.4
出水腔 outlet chamber
出水止回閥閥座密封面至出水端端面之間的內腔。
4 結構形式
4.2 雙止回閥倒流防止器的連接形式
雙止回閥倒流防止器可采用法蘭連接、螺紋連接和卡箍連接。小于DN50宜采用螺紋連接，連接螺紋應符合GB／T7306.2的要求；大于和等于DN50宜采用法蘭連接或卡箍連接，連接法蘭應符合GB／T 17241.6和GB／T17241.7的要求，卡箍連接的管接件尺寸應符合GB5131.11的要求。
5 產品型號
5.1 產品編號

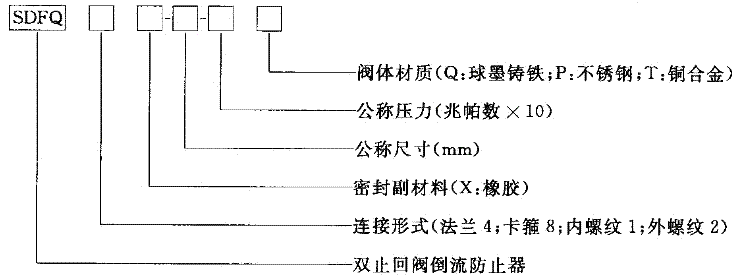

雙止回閥倒流防止器型號編制參照J(rèn)B／T308，由字母和數字組成，表示方法如下：
5.2 型號示例
型號為SDFQ4X-100-16Q雙止回閥倒流防止器陳述為：閥體材質為球墨鑄鐵、公稱壓力為1.6MPa、公稱尺寸為100mm、密封副材料為橡膠、法蘭連接的雙止回閥倒流防止器。
6 材料
6.1 主要零件材料應符合表1的規定。當零件材料被代用時，其機械性能不應低于表1所規定的材料。
6.2 球墨鑄鐵件和銅合金鑄件應分別符合GB／T 12227和GB／T 12225的要求。
6.3 橡膠件應符合GB／T 21873的要求。
6.4 不銹鋼件應符合GB／T 20878的要求。

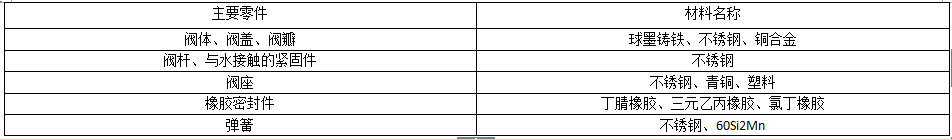

表1 主要零件材料
7 要求
7.1 公稱尺寸應符合GB／T1047的要求。
7.2 公稱壓力應符合GB／T1048的要求。
7.3 閥體壁厚應均勻、表面應光潔，流道表面過渡要光滑。
7.4 球墨鑄鐵閥體及其他球墨鑄鐵件表面應熱噴涂環氧樹脂，涂層厚度不應小于0.25mm。
7.5 普通螺紋尺寸應符合GB／T196的要求，緊固件機械性能應符合GB／T3098的要求。
7.6 55°密封管螺紋應符合GB／T7306.2的要求。
7.9 壓力損失：介質流速為2m／s時，雙止回閥倒流防止器的最大允許壓力損失不應大于40kPa。
7.10 當雙止回閥倒流防止器用于生活飲用水時，應符合GB／T 17219的要求。
8 試驗方法
9 檢驗規則
9.1 抽樣
a) 出廠試驗抽樣見表2。
b) 型式試驗抽樣數視9.3中不同情況由各負責部門確定。
c) 技術質量監督部門抽樣時若另有規定，抽樣數可按規定執行。
d) 若雙方有協議規定，抽樣數可按協議執行。
表2 出廠試驗抽樣表
9.2 出廠檢驗
出廠檢驗應符合表3的規定。
9.3 型式檢驗
凡屬下列情況之一者應進行型式檢驗：
a) 新產品試制的定型鑒定；
b) 批量生產后有重大設計改進、工藝改變，有可能改變?cè)O(shè)計性能時；
c) 產品停產二年(含二年)以上，恢復生產時；
d) 產品正常生產五年時；
e) 出廠檢驗方法正確，而檢驗結果與上次檢驗有較大差異時；
f) 雙方協議商定需要作型式檢驗時；
g) 國家質量監督檢測部門提出要作型式試驗時。
9.4 檢驗項目
型式檢驗應符合表3的規定。

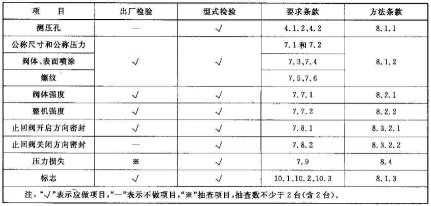

表3 檢驗項目表
10 標志、包裝和貯運
10.2 包裝
包裝外表面應有以下標志：
a) 制造廠全稱；
b) 產品名稱、規格及型號；
c) 箱體外形尺寸，長×寬×高；
d) 產品件數和質量；
e) 裝箱日期；
f) 注意事項(可用符號)。
附錄 A (規范性目錄)整體結構示意圖
A.1 雙止回閥倒流防止器的整體結構

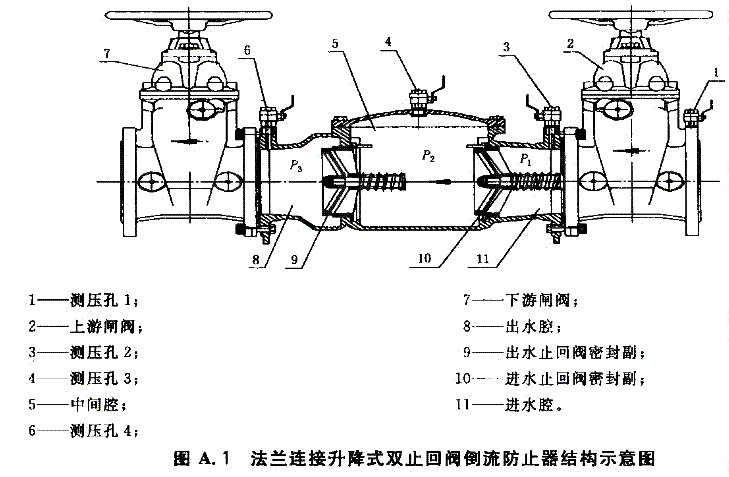

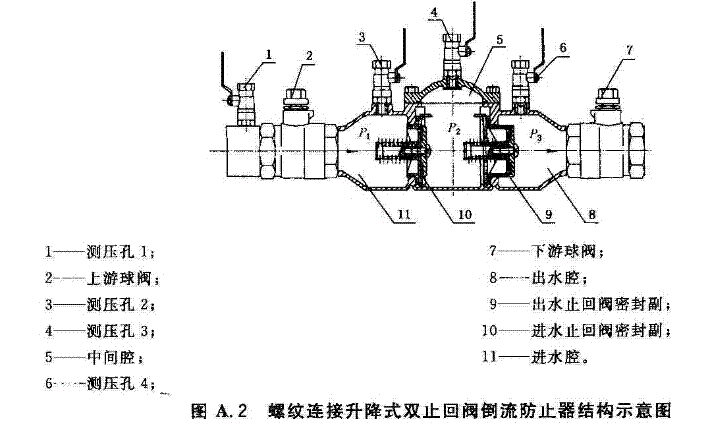

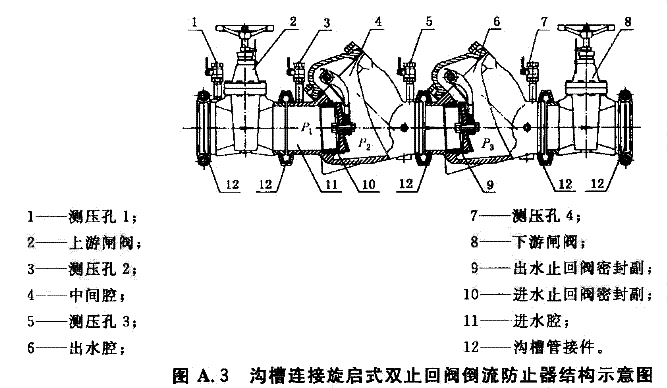

雙止回閥倒流防止器的整體結構一般有升降式(見圖A.1、圖A.2)和旋啟式(見圖A.3)兩種。
其整體結構主要由兩個獨立止回閥串聯而成，并應符合4.1.3要求，兩個止回閥的閥座密封副將其內腔分為進水腔、中間腔和出水腔，本標準將各腔內壓力分別命名為P1、P2和P3。
A.2 上游閘閥和下游閘閥
上游閘閥和下游閘閥視為雙止回閥倒流防止器組件的組成部分，并應符合CJ／T 216或相關截流閥門標準要求。當采用溝槽管接件連接時，連接尺寸應符合GB 5135.11要求。
兩端也可采用其他截流閥門，小口徑雙止回閥倒流防止器兩端宜采用球閥截流。
A.3 測試孔
四個測試孔的位置和取壓孔徑應符合4.1.2a)、b)、c)和d)的要求。
