（免費下載）GB/T 51238-2018 巖溶地區建筑地基基礎技術標準
公告
中華人民共和國住房和城鄉建設部公告
2018年第265號
住房城鄉建設部關于發布國家標準《巖溶地區建筑地基基礎技術標準》的公告
現批準《巖溶地區建筑地基基礎技術標準》為國家標準，編號為GB/T51238-2018，自2019年4月1日起實施。
本標準在住房城鄉建設部門戶網站(www.mohurd.gov.cn)公開，并由住房城鄉建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2018年11月1日
前言
根據住房城鄉建設部《關于印發（2010年工程建設標準規范制訂、修訂計劃）的通知》（建標[2010143號）的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本標準。
本標準共分7章和4個附錄，主要技術內容是：總則、術語和符號、基本規定、勘察與評價、地基計算和基礎設計、巖溶地基處理與施工、檢驗與監測等。
本標準由住房城鄉建設部負責管理，由華東交通大學負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送華東交通大學土木建筑學院（地址：江西省南昌市雙港東大街808號，郵政編碼：330013）。本標準主編單位、參編單位、主要起草人和主要審查人：
主編單位：華東交通大學
江西中煤建設集團有限公司
參編單位：江西省建筑設計研究總院
中國建筑科學研究院
貴陽建筑勘察設計有限公司
深圳市粵鵬建筑設計有限公司
唐山市規劃建筑設計研究院
深圳市勘察研究院有限公司
江西省勘察設計研究院
河北省建筑科學研究院
貴州理工學院
湖南大學
廣州大學
合肥工業大學
廣西電力工業勘察設計研究院
江西省地質工程（集團）公司
中交第一公路勘察設計研究有限公司
主要起草人：鄭福焱 錢力航 諶潤水 黃志廣 高文生 陳 進 宋澤華 蔣 偉 袁志英 劉小敏 曾馬蓀 宋建波 張振栓 趙明華 郝江南 陳忠平 周光孔 楊成斌 張和平 江中樂 曹忠民 鄔國鋒 吳春萍 張紅芹 劉曉明 王冠亞 張留俊 劉洪春
主要審查人：龔曉南 顧曉魯 宮劍飛 劉漢龍 康景文 柳建國 裴 捷 周同和 盧玉南 唐建華劉獻剛
1 總則
1.0.1為在巖溶地區地基基礎設計與施工中貫徹執行國家的技術經濟政策，做到安全適用、技術先進、經濟合理、保證質量、保護環境，制定本標準。
1.0.2本標準適用于巖溶地區建筑工程的勘察和地基基礎的設計、施工與檢測。
1.0.3巖溶地區建筑地基基礎設計與施工，應進行巖土工程勘察與評價，綜合考慮工程結構類型、材料與施工條件等因素，因地制宜，精心設計與施工。
1.0.4巖溶地區建筑工程的勘察和地基基礎的設計、施工與檢測，除應符合本標準的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1巖溶地區地基基礎的設計等級應符合現行國家標準《建筑地基基礎設計規范》GB50007的規定。
3.0.2巖溶地區的勘察應查明建設場地巖溶的發育程度和分布規律、地基巖土的工程特性和地下水埋藏條件，并應對場地及地基做出綜合評價。

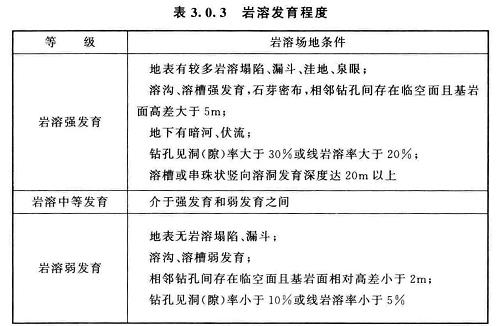

3.0.3巖溶發育程度的劃分應符合表3.0.3的規定。
3.0.4巖溶地區的地基根據地層組成狀況可分為下列類型：
1土質地基：根據土的特性可分為紅黏土地基、軟土地基、填土地基和混合土地基；
2土巖組合地基：根據巖土組合特征可分為半巖半土、多巖少土、多土少巖、上巖下土等土與巖石組合的地基；
3巖溶地基：根據埋藏條件可分為裸露型、淺覆蓋型、深覆蓋型和埋藏型等地基；根據巖溶發育條件可分為溶洞地基、溶溝（槽）地基、溶蝕（裂隙、漏斗）地基、石芽地基、土洞地基；
4巖石地基。
3.0.5地基基礎設計等級為甲、乙級的建筑物宜避開巖溶強發育的地段。存在下列情況之一且未經處理不應作為建筑物地基：
1淺層溶洞成群分布，洞徑大，洞體不穩定的地段；
2溶溝（槽）、溶蝕（裂隙、漏斗）、石芽等強發育，其中充填物為軟弱土體的地段；
3溶洞、土洞以及塌陷等巖溶強發育的地段；
4巖溶水排泄不暢，可能造成場地淹沒的地段；
5導水構造破碎帶或斷層交匯的地段；
6巖溶中等發育且存在層流、越流潛蝕形成土洞條件的地段。
3.0.6地基基礎設計時，所采用的作用效應與相應的抗力限值應符合現行國家標準《建筑地基基礎設計規范》GB50007的規定。
3.0.7巖溶地區地基基礎的勘察、設計尚應符合現行國家標準《建筑抗震設計規范》G1350011的規定。
4 勘察與評價
5 地基計算和基礎設計
6 巖溶地基處理與施工
7 檢驗與監測
附錄A 紅黏土、石芽、溶蝕、溶洞分類表

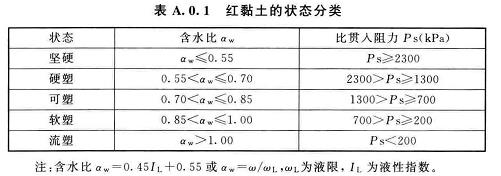

A.0.1紅黏土的狀態分類應符合表A.0.1的規定。

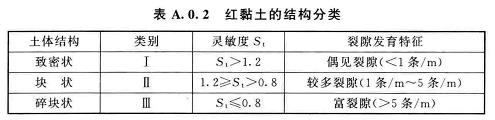

A.0.2紅黏土的結構分類應符合表A.0.2的規定。

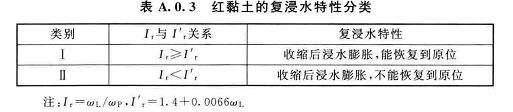

A.0.3紅黏土的復浸水特性分類應符合表A.0.3的規定。
A.0.4紅黏土的地基均勻性分類應符合表A.0.4的規定。

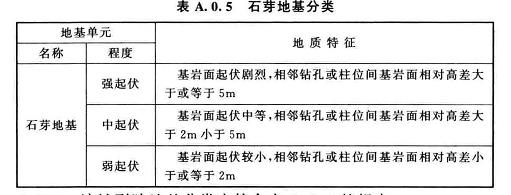

A.0.5石芽地基分類應符合表A.0.5的規定。

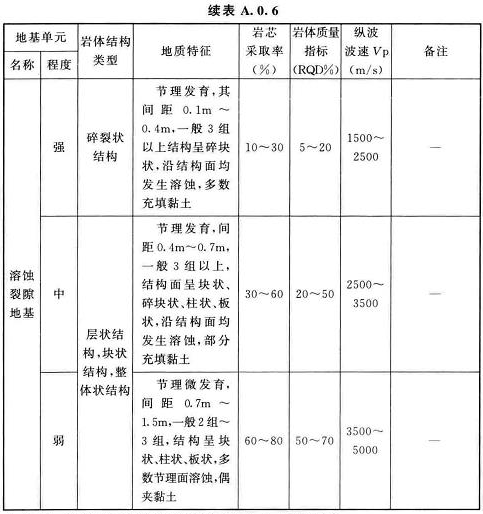

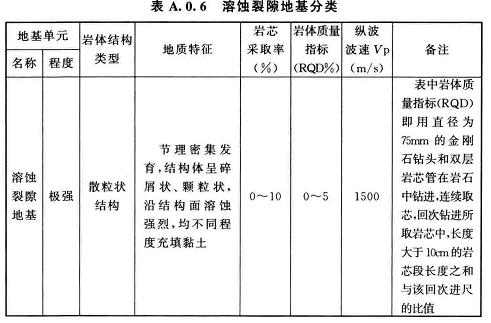

A.0.6溶蝕裂隙地基分類應符合表A.0.6的規定。

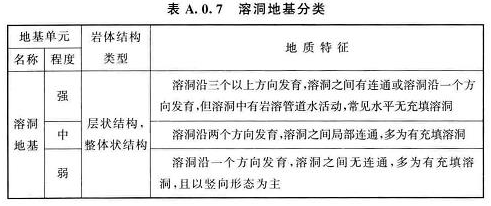

A.0.7 溶洞地基分類應符合表A.0.7的規定。
附錄B 石芽地基或基巖的穩定計算

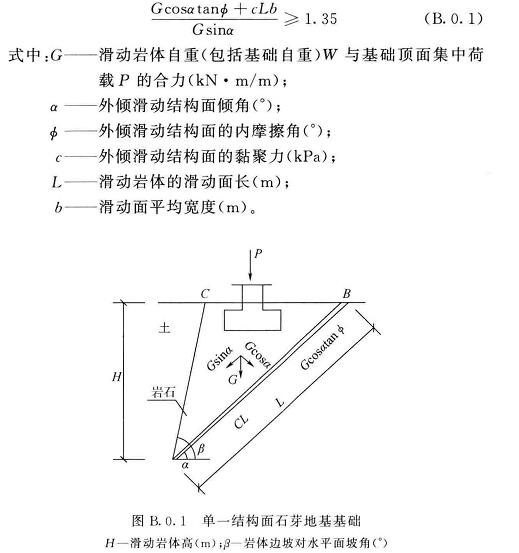

B.0.1具有單一外傾軟弱結構面的出露石芽或基巖（圖B.0.1），其抗滑動穩定性應符合下式要求：
B.0.2出露石芽或基巖按本標準式(B.0.1)驗算穩定性時應符合下列規定：
1外傾滑動結構面的走向應與石芽或基巖坡面平行或接近平行（約在30°范圍內）；
2外傾滑動結構面應在坡面露出，即外傾滑動結構面的傾角(α)應小于基巖或石芽坡面的傾角(β)。
B.0.3當外傾滑動結構面內有地下水時，應考慮地下水的影響。
附錄C 溶洞的穩定計算

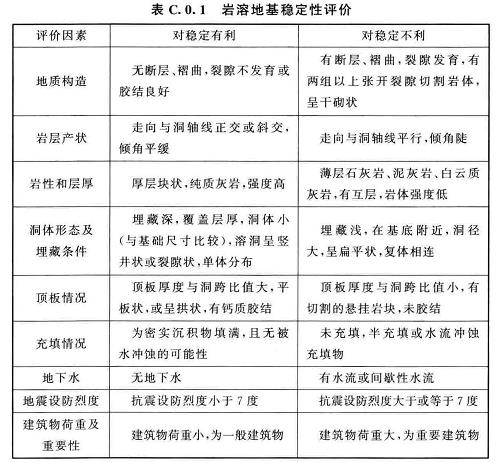

C.0.1對于一般建筑物，根據已查明的地質條件，結合基底荷載情況，對影響溶洞穩定性的各種因素進行分析比較，可采用經驗比擬法按表C.0.1進行地基穩定性評價。
C.0.2巖溶地基穩定性的定量評價．可按下列公式對溶洞頂板的穩定性進行驗算。

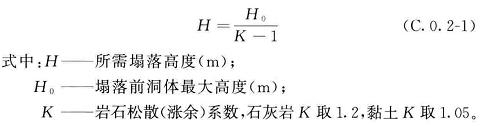

1當頂板為中厚層、薄層，裂隙發育，易風化的巖層，頂板有可能坍塌，但能自行填滿洞體時，無需考慮其對地基的影響。此時所需塌落高度可按下式計算：

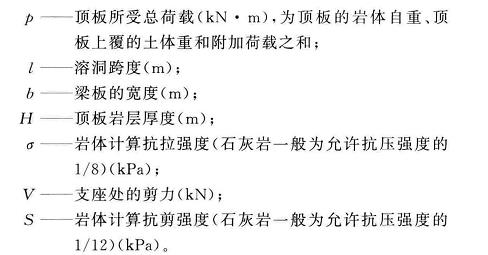

2當頂板巖層較完整、強度較高、層厚較大，并已知頂板厚度和裂隙切割情況時，可按抗彎、抗剪驗算頂板穩定性，且應符合下列公式的規定：
1)當頂板跨中有裂縫，頂板兩端支座處巖石堅固完整時，可按懸臂梁計算：
2)當裂隙位于支座處，而頂板較完整時，可按簡支梁計算：
3)當支座和頂板巖層均較完整時，可按兩端固定梁計算：

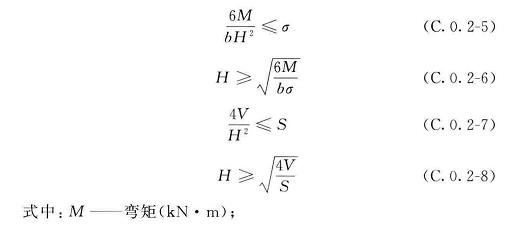

4)計算彎矩和剪力應符合下列公式的規定：

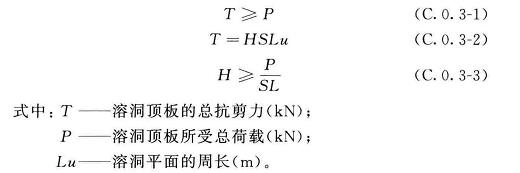

C.0.3按極限平衡條件計算頂板受剪切承載力時，應符合下列公式的規定：
附錄D 泡沫輕質土充填處理的配合比
D.0.1泡沫輕質土的配合比應符合下列規定：
1泡沫輕質土配合比設計應滿足抗壓強度、濕密度、流值的要求。
2泡沫輕質土試配強度應符合下列公式的規定：
3泡沫輕質土的流值宜為160mm～190mm，當摻入可塑劑時，流值不宜高于150mm。
4泡沫輕質土抗壓強度試驗用的試件尺寸應為100mm×100mm×100mm。
D.0.2泡沫輕質土的配合比設計應按下列步驟進行：
1根據設計要求確定泡沫輕質土施工濕密度R fw ；

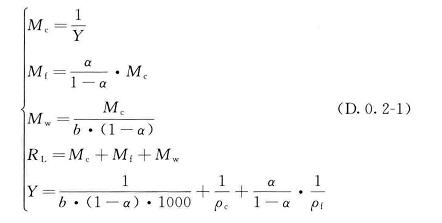

2確定水泥漿配合比，按下式計算水泥漿單方材料組成、濕密度：

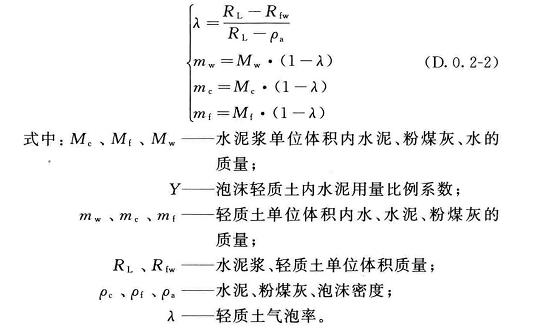

3按下式計算泡沫輕質土配合比單方材料組成、氣泡率：
4在確定水泥漿配合比時，水固比參數b宜取1.3～1.6，粉煤灰摻量α不應大于30%。
D.0.3配合比試配試驗應符合下列規定：
1根據計算的配合比，拌和水泥漿、泡沫輕質土；
2測定泡沫輕質土流值是否符合要求，當不符合時，應按0.05的差額調整水固比參數b，重新拌和泡沫輕質土，直至流值滿足要求為止；3進行標準沉陷距試驗，標準沉陷距大于5mm時，應選擇新的水泥、粉煤灰品牌重新進行試配；
4取泡沫輕質土拌合物制備強度檢測試件，并應檢測7d齡期抗壓強度，當抗壓強度滿足要求時，該配合比可作為施工配合比，否則，應增大泡沫輕質土的試配密度，重新進行試配試驗；
5當標準沉陷距滿足要求時，也可調整永固比、試配密度，同步進行多組試配試驗，以強度滿足要求的配合比作為施工配合比。
