（免費下載）GB/T 3632-2008 鋼結構用扭剪型高強度螺栓連接副
1 范圍
1 范圍
本標準規定了螺紋規格為M16~M30鋼結構用扭剪型高強度螺栓連接副的型式尺寸、技術要求、試驗方法、標記方法及驗收與包裝。
本標準適用于工業與民用建筑、橋梁、塔桅結構、鍋爐鋼結構、起重機械及其他鋼結構用扭剪型高強度螺栓連接副。

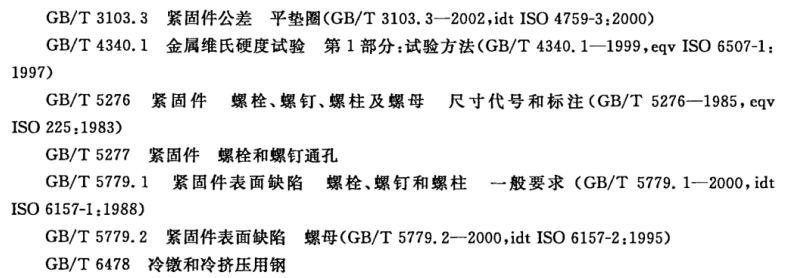

2 規范性引用文件
2 規范性引用文件

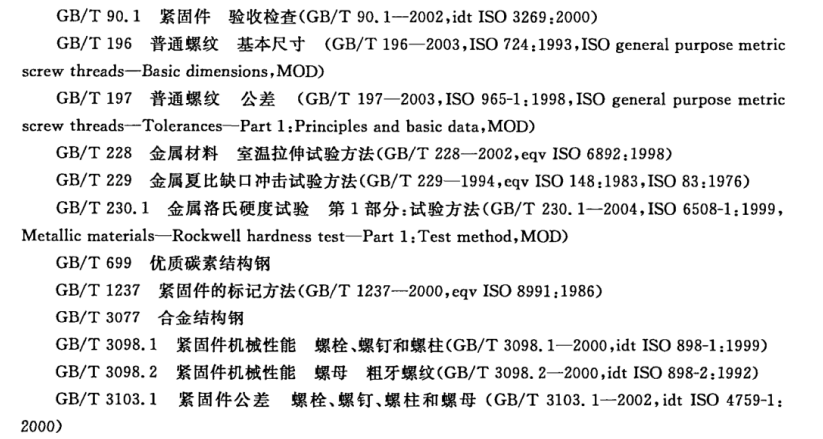

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
3 連接副型式
3 連接副型式

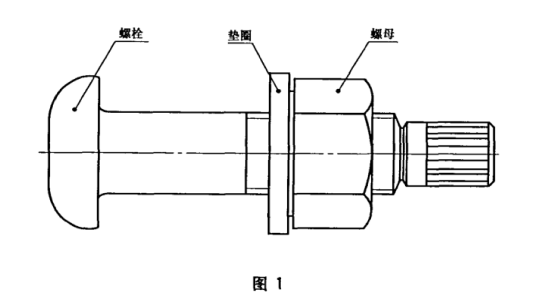

螺栓連接副型式(包括一個螺栓、一個螺母和一個墊圈)應符合圖1的規定。
4 尺寸
4.1 螺栓尺寸

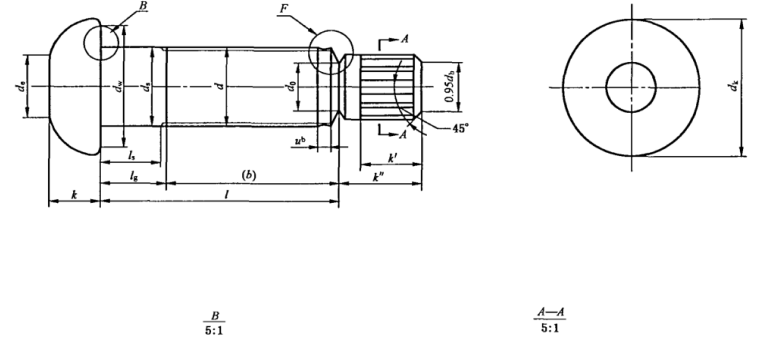

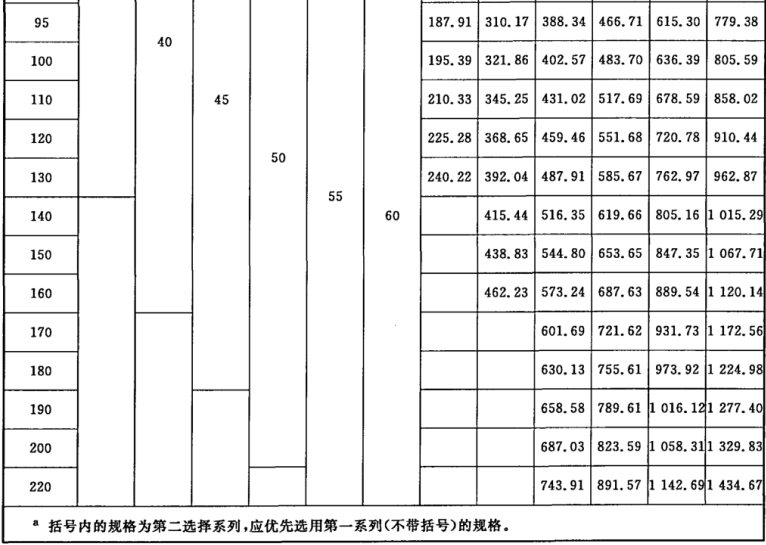

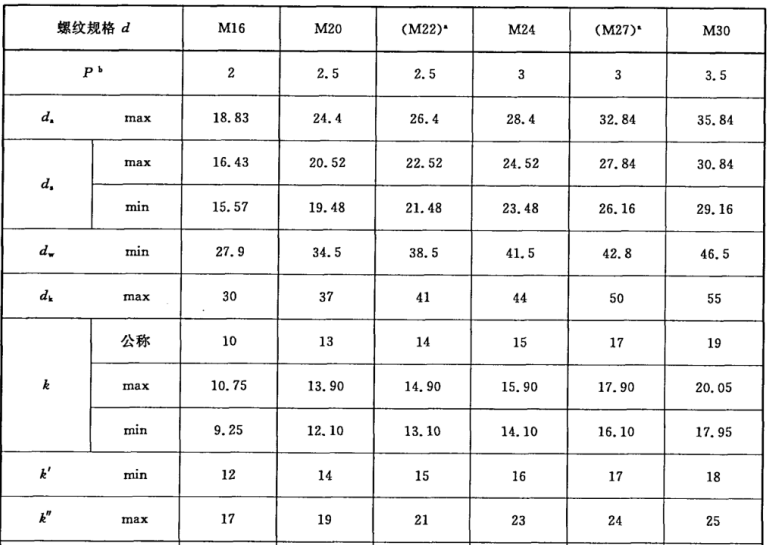

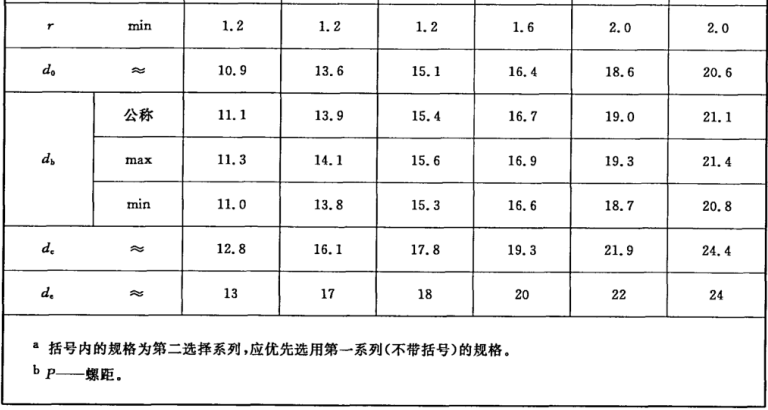

螺栓尺寸應符合圖2及表1~表3的規定。
尺寸代號和標注符合GB/T 5276。

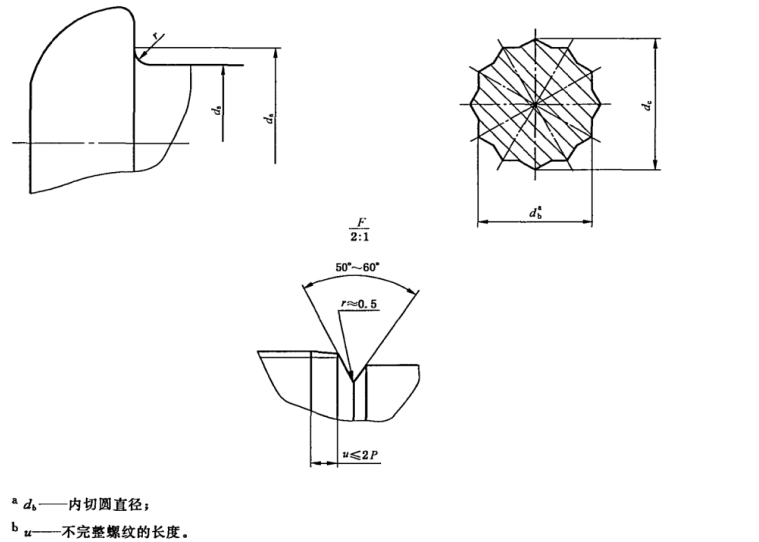

圖2

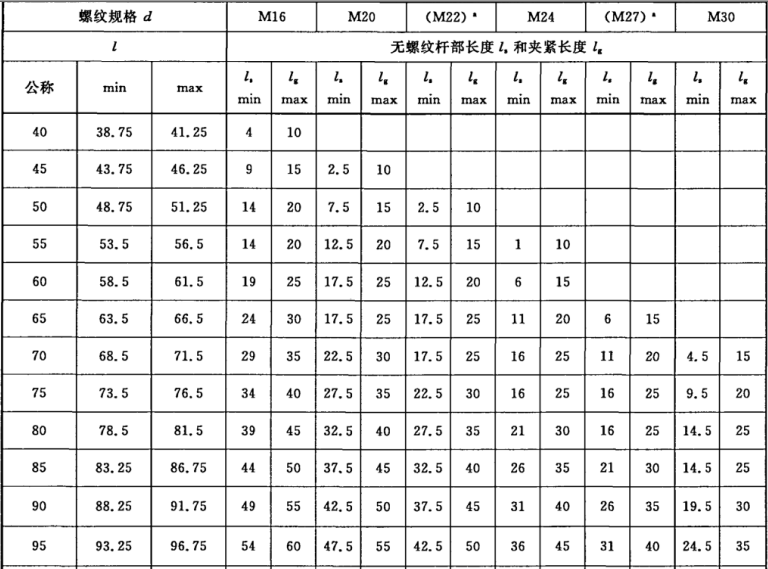

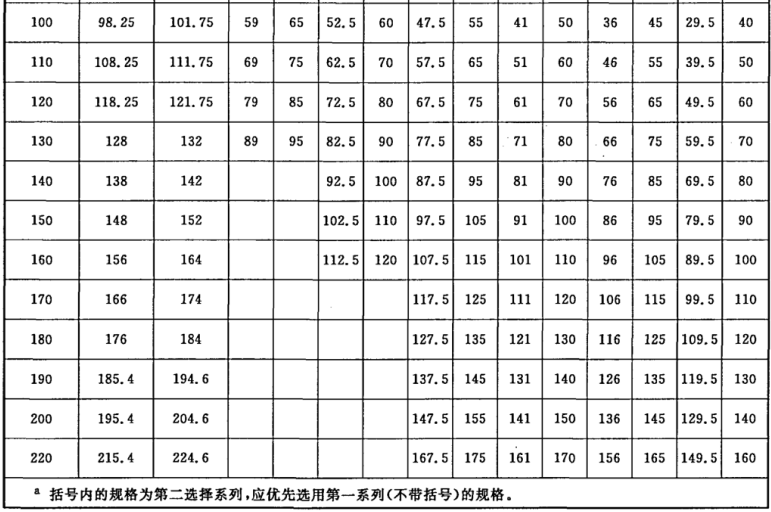

表1

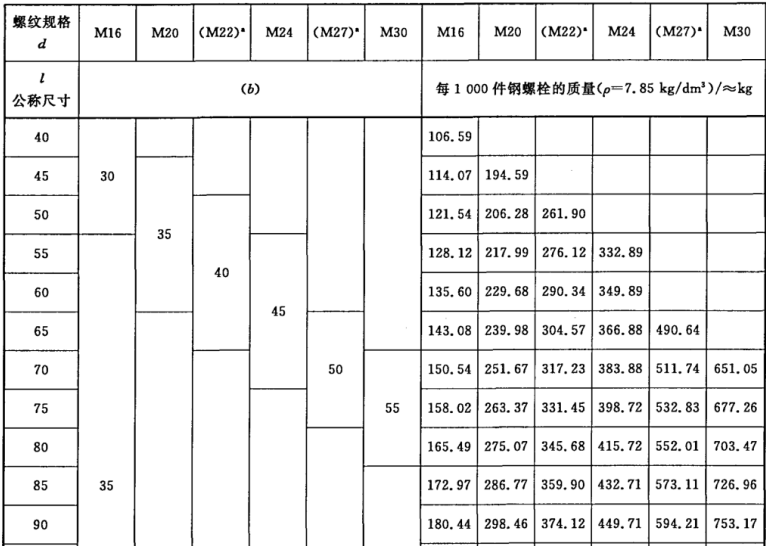

表2
表3
4.2 螺母尺寸

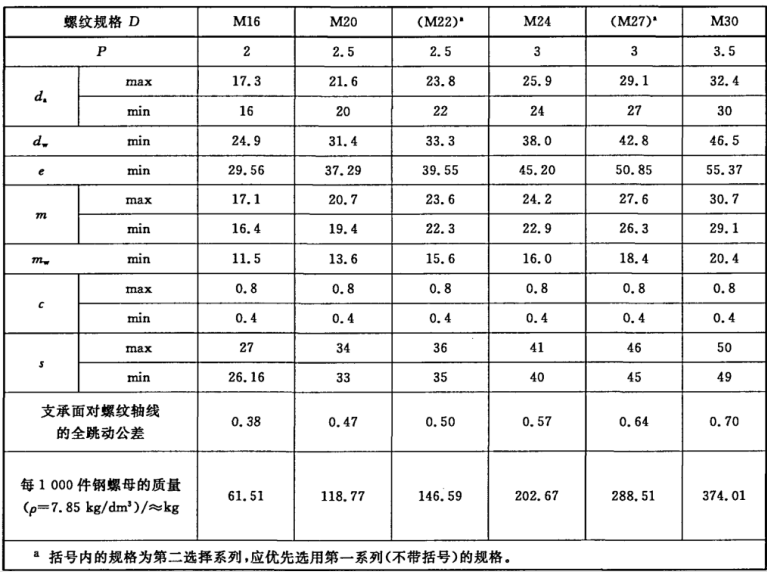

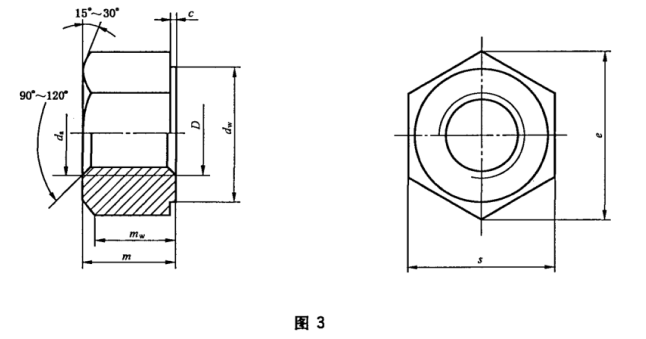

螺母尺寸應符合圖3及表4的規定。
尺寸代號和標注符合GB/T 5276。
表4
4.3 墊圈尺寸

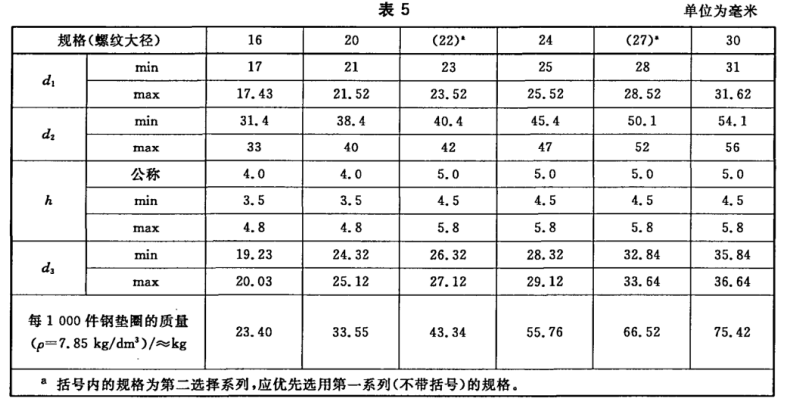

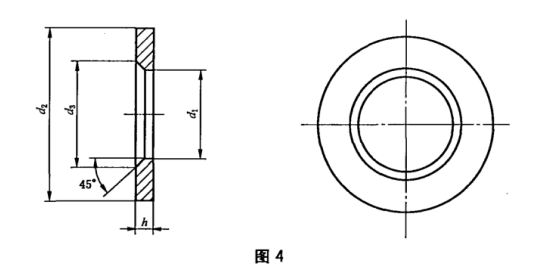

墊圈尺寸應符合圖4及表5的規定。
5 技術要求
5.1 性能等級及材料

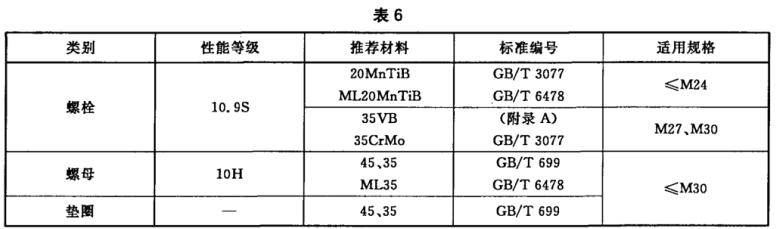

螺栓、螺母、墊圈的性能等級和推薦材料按表6的規定。經供需雙方協議，也可使用其他材料，但應在訂貨合同中注明，并在螺栓或螺母產品上增加標志T(緊跟S或H)。
5.3 連接副緊固軸力
連接副緊固軸力應符合表12的規定。
5.4 螺栓、螺母的螺紋
螺紋的基本尺寸應符合GB/T196對粗牙普通螺紋的規定。螺栓螺紋公差帶應符合6g(GB/T 197)，螺母螺紋公差帶應符合6H(GB/T 197)的規定。
5.6 其他尺寸及形位公差
螺栓、螺母、墊圈的其他尺寸及形位公差應符合GB/T 3103.1或GB/T 3103.3有關C級產品的規定。
5.7 表面處理
為保證連接副緊固軸力和防銹性能，螺栓、螺母和墊圈應進行表面處理(可以是相同的或不同的)，并由制造者確定，經處理后的連接副緊固軸力應符合表12的規定。
6 試驗方法
6.1 試驗環境溫度
試驗應在室溫(10℃~35℃)下進行，但沖擊試驗應在一20℃土2℃下進行，連接副緊固軸力的仲裁試驗應在20℃士2℃下進行。
6.4 墊圈硬度試驗
墊圈硬度試驗應在支承面上進行。試驗方法按GB/T 230.1或GB/T 4340.1的規定。驗收時，如有爭議，以維氏硬度(HV30)試驗為仲裁試驗。
7 檢驗規則
7.1 出廠檢驗按批進行。同一材料、爐號、螺紋規格、長度(當螺栓長度≤100mm時，長度相差≤15 mm;螺栓長度>100 mm時，長度相差≤20，可視為同一長度)、機械加工、熱處理工藝及表面處理工藝的螺栓為同批;同一材料、爐號、螺紋規格、機械加工、熱處理工藝及表面處理工藝的螺母為同批;同一材料、爐號、規格、機械加工、熱處理工藝及表面處理工藝的墊圈為同批。分別由同批螺栓、螺母及墊圈組成的連接副為同批連接副。
同批鋼結構用扭剪型高強度螺栓連接副的最大數量為3 000套。
7.2 連接副緊固軸力的檢驗按批抽取8套，8套連接副的緊固軸力平均值及標準偏差均應符合5.3的規定。
7.3 螺栓楔負載、螺母保證載荷、螺母硬度和墊圈硬度的檢驗按批抽取，樣本大小n=8，合格判定數Ac=0。螺栓、螺母、墊圈的尺寸、外觀及表面缺陷的檢驗抽樣方案應符合GB/T 90.1的規定。
7.4 用戶對產品質量有異議時，在正常運輸和保管條件下，應在產品出廠之日起6個月內向供貨方提出。如有爭議，雙方按本標準要求進行復驗裁決。
8 標志與包裝

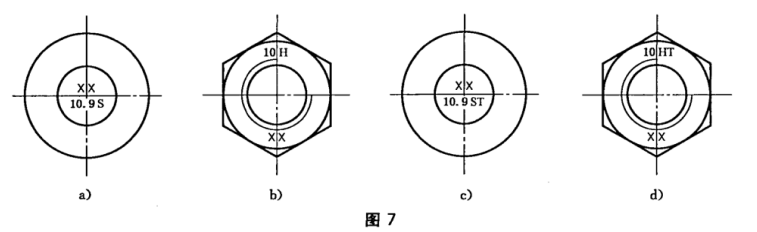

8.1 螺栓應在頭部頂面或球面用凸字制出性能等級和制造者的識別標志[見圖7a]。其中，“·”可以省略;字母S表示鋼結構用高強度螺栓;XX為制造者的識別標志。
8.2 螺母應在頂面用凹字制出性能等級和制造者的識別標志[見圖7b]。其中，字母H表示鋼結構用高強度大六角螺母;XX為制造者的識別標志。
8.3 螺栓和螺母使用表6以外的材料時，應在螺栓及螺母產品上增加標志T[見圖7c)d)]。
8.4 制造者應以批為單位提供產品質量檢驗報告證書，內容如下:
a)批號、規格和數量;
b)材料牌號、爐號、化學成分;
c)材料試件機械性能試驗數據;
d)螺栓、螺母和墊圈機械性能試驗數據;
e)連接副緊固軸力平均值、標準偏差和測試環境溫度;
f)出廠日期。
8.5 包裝箱應牢固、防潮。箱內應按連接副的組合包裝，不同批號的連接副不得混裝。每箱質量不得超過40kg。包裝箱內的分裝方法由制造者確定。
8.6 包裝箱外應有制造者、產品名稱、標準編號、批號、規格、數量、毛重等明顯標記。
9 標記
9.1 標記方法按GB/T 1237的規定。
9.2 標記示例
由螺紋規格d=M20、公稱長度l=100 mm、性能等級為10.9S級、表面經防銹處理的鋼結構用扭剪型高強度螺栓;螺紋規格D=M20、性能等級為10H級、表面經防銹處理的鋼結構用高強度大六角螺
母和規格為20mm、熱處理硬度為35 HRC~45 HRC、表面經防銹處理的鋼結構用高強度墊圈組成的鋼結構用扭剪型高強度螺栓連接副的標記:
連接副 GB/T 3632 M20×100
附錄A (規范性附錄)35VB鋼技術條件

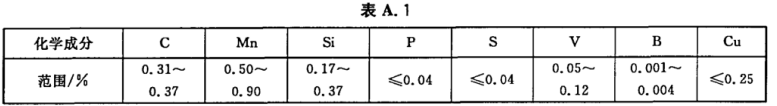

A.1 35 VB鋼的化學成分應符合表A.1l的規定。

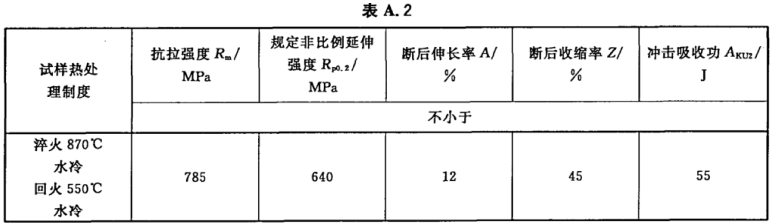

A.2 采用直徑為25 mm的試樣毛坯，經熱處理后的機械性能應符合表A.2的規定。
A.3 鋼材應進行冷頂鍛試驗，不允許有裂口或裂縫。
A.4 其余技術條件按GB/T 3077的規定。
