（免費下載）GB/T 14370-2015 預應力筋用錨具、夾具和連接器
1 范圍
1 范圍
本標準規定了預應力筋用錨具、夾具和連接器的術語和定義、符號，產品分類、代號與標記，一般要求，要求，試驗方法，檢驗規則及標志、包裝、運輸和貯存。
本標準適用于體內和體外配筋的有粘結、無粘結、緩粘結的預應力結構中和特種施工過程中使用的錨具、夾具、連接器及拉索用的錨具和連接器。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 197 普通螺紋 公差
GB/T 230.1 金屬材料 洛氏硬度試驗 第1部分：試驗方法(A、B、C、D、E、F、G、H、K、N、T標尺)
GB/T 231.1 金屬材料 布氏硬度試驗 第1部分：試驗方法
GB/T 1348 球墨鑄鐵件
GB/T 1804 一般公差 未注公差的線性和角度尺寸的公差
GB/T 5223 預應力混凝土用鋼絲
GB/T 5223.3 預應力混凝土用鋼棒
GB/T 5224 預應力混凝土用鋼絞線
GB/T 9439 灰鑄鐵件
GB/T 9969 工業產品使用說明書 總則
GB/T 12361 鋼質模鍛件 通用技術條件
GB/T 15822.1 無損檢測 磁粉檢測 第1部分：總則
GB/T 16825.1 靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機 測力系統的檢驗與校準
GB/T 16923 鋼件的正火與退火
GB/T 16924 鋼件的淬火與回火
GB/T 20065 預應力混凝土用螺紋鋼筋
GB/T 21839 預應力混凝土用鋼材試驗方法
GB/T 26743 結構工程用纖維增強復合材料筋
JB/T 5000.8 重型機械通用技術條件 第8部分：鍛件
JB/T 5000.9 重型機械通用技術條件 第9部分：切削加工件
JB/T 5000.10 重型機械通用技術條件 第10部分：裝配
JB/T 5000.13 重型機械通用技術條件 第13部分：包裝
JB/T 5000.15 重型機械通用技術條件 第15部分：鍛鋼件無損探傷
JG/T 330 建筑工程用索
JG/T 351 纖維增強復合材料筋
3 術語和定義、符號
3.2 符號
下列符號適用于本文件。
Apk——預應力筋的公稱截面面積，單位為平方毫米(mm2)；
Fpm——預應力筋單根試件的實測平均極限抗拉力，單位為千牛(KN)；
Fptk——預應力筋的公稱極限抗拉力，單位為千牛(KN)；
FTu——預應力筋-錨具、夾具或連接器組裝件的實測極限抗拉力，單位為千牛(KN)；
Fu——錨固區傳力性能試驗的實測破壞荷載，單位為千牛(KN)；
fck,o——允許施加全部預加力時混凝土構件應達到的特征抗壓強度，單位為兆帕(MPa)；
fcm,e——錨固區傳力性能試驗時同條件養護混凝土立方體試件的實測平均抗壓強度，單位為兆帕(MPa)；
fcm,o——允許施加全部預加力時同條件養護混凝土立方體試件應達到的平均抗壓強度，單位為兆帕(MPa)；
fptk——預應力筋的公稱抗拉強度，單位為兆帕(MPa)；
n——預應力筋-錨具或連接器組裝件中預應力筋的根數；
εTu——預應力筋-錨具或連接器組裝件達到實測極限抗拉力FTu時預應力筋受力長度的總伸長率，(％)；
ηa——預應力筋-錨具組裝件靜載錨固性能試驗測得的錨具效率系數，(％)；
ηg——預應力筋-夾具組裝件靜載錨固性能試驗測得的夾具效率系數，(％)。
4 產品分類、代號與標記
4.1 產品分類
根據對預應力筋的錨固方式，錨具、夾具和連接器可分為夾片式、支承式、握裹式和組合式4種基本類型。
4.2 代號

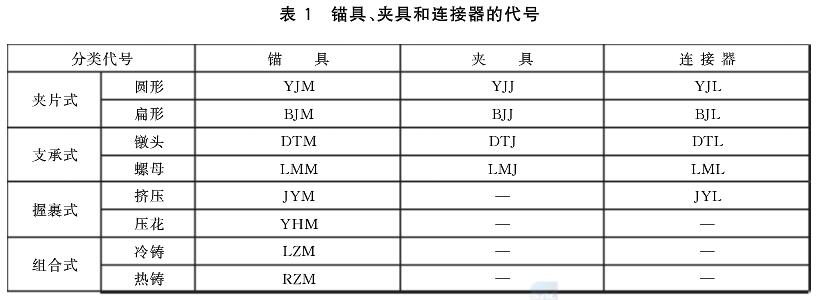

錨具、夾具和連接器的代號如表1所示。

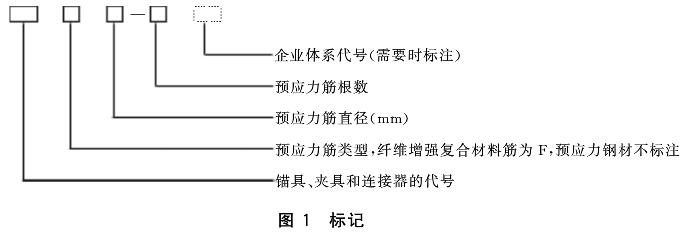

4.3 標記
錨具、夾具和連接器的標記由產品代號、預應力筋類型、預應力筋直徑和預應力筋根數4部分組成（生產企業的體系代號只在需要時加注）。
示例1：
錨固12根直徑為15.2mm鋼絞線的圓形夾片式群錨錨具表示為：YJM15-12。
示例2：
錨固12根直徑為12.7mm鋼絞線的擠壓式錨具表示為：JYM13-12。
示例3：
用擠壓頭方法連接12根直徑為15.2mm鋼絞線的連接器表示為：JYL15-12。
示例4：
錨固1根直徑為10mm碳纖維預應力筋的圓形夾片式群錨錨具表示為：YJMF10-1。
注：特殊的或有必要闡明特點的新產品，可增加文字或圖樣以準確表達。
4.4 拉索用錨具和連接器
拉索用錨具和連接器的分類、代號與標記按JG/T 330的規定執行。
5 一般要求
5.4 質量文件
錨具、夾具和連接器應有完整的設計文件、原材料的質量證明文件、制造批次記錄、性能檢驗記錄，該類文件應具有可追溯性。
5.6 拉索用錨具和連接器
拉索用錨具和連接器的一般要求可參考本標準的相關規定執行或符合國家現行相關標準的規定。
6 要求
6.3 連接器
張拉后永久留在混凝土結構或構件中的連接器，其性能應符合6.1的規定；張拉后還需要放張和拆卸的連接器，其性能應符合6.2的規定。
7 試驗方法
7.5 錨固區傳力性能試驗
錨固區傳力性能試驗按附錄A的規定執行。
7.6 低溫錨固性能試驗
低溫錨固性能試驗按附錄B的規定執行。
7.8 內縮量試驗
內縮量試驗按附錄C的規定執行。
7.9 錨口摩阻損失試驗
錨口摩阻損失試驗按附錄D的規定執行。
8 檢驗規則
8.2 檢驗項目

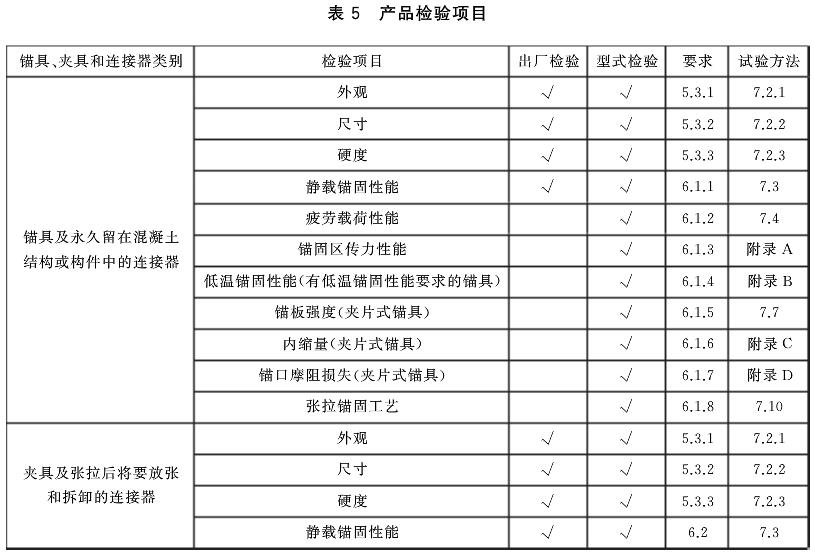

出廠檢驗和型式檢驗的檢驗項目應符合表5的規定。
9 標志、包裝、運輸和貯存
9.1 標志
在夾片大端平面、錨板和連接器體錐孔大端平面、錨墊板大端平面應有企業標志和產品規格的標識。
附錄A 錨固區傳力性能試驗方法
A.4 檢驗報告
錨固區傳力性能試驗的檢驗報告應包括下列內容：
a) 試驗基本情況：試驗時間、委托單位、試驗單位、記錄人、審核人和批準人等信息；
b) 錨具產品的基本情況：錨墊板型號、尺寸、重量以及螺旋筋的圈徑、螺距、圈數和鋼筋種類和直徑等；
c) 混凝土構件基本情況：構件尺寸，附加表層箍筋的鋼筋種類、直徑和間距，附加縱筋的鋼筋種類、直徑和布置情況，混凝土種類和試驗時混凝土構件的抗壓強度；
d) 采用的試驗方法和試驗裝置情況；
e) 測量的裂縫和荷載數據；
f) 相關的圖片和照片；
g) 檢驗的主要結論。
附錄B 低溫錨固性能試驗方法
B.1 一般規定
低溫錨固性能試驗宜選取工程用最大規格的錨具組成預應力筋-錨具組裝件，組裝件應符合7.1.2的規定。
