（免費下載）GB/T 1499.2-2018 鋼筋混凝土用鋼 第2部分:熱軋帶肋鋼筋
1 范圍
1 范圍
GB/T 1499的本部分規定了鋼筋混凝土用熱軋帶肋鋼筋〔以下簡稱鋼筋)的術語和定義、分類、牌號、訂貨內容、尺寸、外形、重童及允許偏差、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書等。
本部分適用于鋼筋混凝土用普通熱軋帶肋鋼筋和細晶粒熱軋帶肋鋼筋。
本部分不適用于由成品鋼材再次軋制成的再生鋼筋及余熱處理鋼筋。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日l(shuí)期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版木〔包括所有的修改單)適用于本文件。
GB/T 222 鋼的成品化學成分允許偏差
GB/T 223.5鋼鐵 酸溶硅和全硅含量的測定 還原型硅鉬酸鹽分光光度法
GB/T 223.11鋼鐵及合金 鉻含量的測定 可視滴定或電位滴定法
GB/T 223.12鋼鐵及合金化學分析方法 碳酸鈉分離-二苯碳酸二肼光度法測定鉻量
GB/T 223.14鋼鐵及合金化學分析方法 鉭試劑萃取光度法測定機含量
GB/T 223.19鋼鐵及合金化學分析方法 新亞銅靈-三氯甲烷萃取光度法測定銅量
GB/T 223.23鋼鐵及合金 鎳含量的測定 丁二酮肟分光光度法
GB/T 223.26鋼鐵及合金 鉬含量的測定 硫氰酸鹽分光光度法
GB/T 223.37鋼鐵及合金化學分析方法 蒸餾分離-靛酚藍光度法測定氮量
GB/T 223.40鋼鐵及合金 鈮含量的測定 氯磺酚S分光光度法
GB/T 223.59鋼鐵及合金 磷含量的測定 鉍磷鉬藍分光光度法和銻磷鉬藍分光光度法
GB/T 223.63鋼鐵及合金化學分析方法 高碘酸鈉(鉀)光度法測定錳量
GB/T 223.85鋼鐵及合金 硫含量的測定 感應爐燃燒后紅外吸收法
GB/T 223.86鋼鐵及合金 總碳含童的測定 感應爐燃燒后紅外吸收法
GB/T 2101型鋼驗收、包裝、標志及質量證明書的一般規定
GB/T 4336碳素鋼和中低合金鋼 多元素含量的測定 火花放電原子發射光譜法(常規法)
GB/T 4340.1金屬材料 維氏硬度試驗 第1部分:試驗方法
GB/T 6394金屬平均晶粒度測定法
GB/T 13298金屬顯微組織檢驗方法
GB/T 17505鋼及鋼產品交貨 一般技術要求
GB/T20066鋼和鐵 化學成分測定用試樣的取樣和制樣方法
GB/T20123鋼鐵 總碳硫含量的測定高頻感應爐燃燒后紅外吸收法(常規方法)
GB/T20124鋼鐵 氮含量的測定 惰性氣體熔融熱導法(常規方法)
GB/T20125低合金鋼 多元素含量的測定 電感耦合等離子體原子發射光譜法
GB/T28900鋼筋混凝土用鋼材試驗方法
YB/T 081冶金技術標準的數值修約與檢測數值的判定
JGJ 18鋼筋焊接及驗收規程
JGJ 107鋼筋機械連接技術規程
3 術語與定義
3.1
普通熱軋鋼筋 hot rolled bars
按熱軋狀態文貨的鋼筋。
3.2
細晶粒熱軋鋼筋 hot rolled bars of fine grains
在熱軋過程中，通過控軋和控冷工藝形成的細晶粒鋼筋，其晶粒度為9級或更細。
3.3
帶肋鋼筋 ribbed bars
橫截面通常為圓形，且表面帶肋的混凝土結構用鋼材。
3.4
縱肋 longitudinal rib
平行于鋼筋軸線的均勻連續肋。
3.5
橫肋 transverse rib
與鋼筋軸線不平行的其他肋。
3.6
月牙肋鋼筋 crescent ribbed bars
橫肋的縱截面呈月牙形,且與縱肋不相交的鋼筋。
3.7
公稱直徑 nominal diameter
與鋼筋的公稱橫截面積相等的圓的直徑。
3.8
相對肋面積 specific projected rib area
橫肋在與鋼筋軸線垂直平面上的投影面積與鋼筋公稱周長和橫肋間距的乘積之比。
3.9
肋高 rib height
測量從肋的最高點到芯部表而垂直于鋼筋軸線的距離。
3.10
肋間距 rib spacing
平行鋼筋軸線測量的兩相鄰橫肋中心間的距離。
3.11
特征值 characteristic value
在無限多次的檢驗中，與某一規定概率所對應的分位值。
3.12
基圓 core
鋼筋橫截面上不包括橫肋和縱肋的橫截面。
4 分類、牌號
4.1 鋼筋按屈服強度特征值分為400、500、600級。

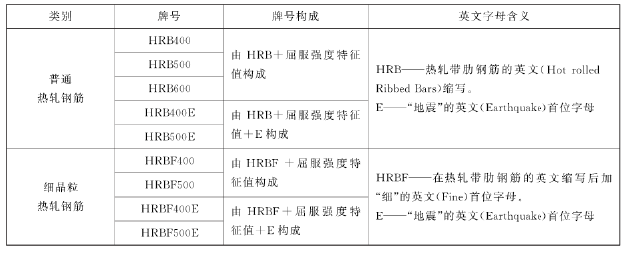

4.2 鋼筋牌號的構成及其含義見表1。
表1
5 訂貨內容
5 訂貨內容
按本部分訂貨的合同至少應包括下列內容:
a)本部分編號;
b)產品名稱;
c)鋼筋牌號;
d)鋼筋公稱直徑、長度及重量(或數量、或盤重);
e)特殊要求。
6 尺寸、外形、重量及允許偏差
6.1 公稱直徑范圍
鋼筋的公稱直徑范圍為6mm~50mm。
6.2 公稱橫截面面積與理論重量

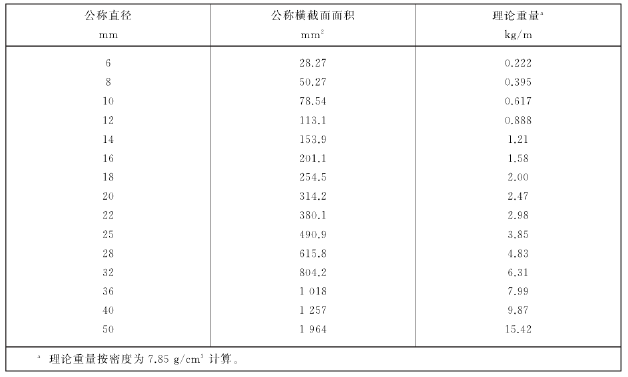

鋼筋的公稱橫截面面積與理論重量列于表2。
表2
6.5 彎曲度和端部
直條鋼筋的彎曲度應不影響正常使用，每米彎曲度不大于4mm ,總彎曲度不大于鋼筋總長度的0.4%。
鋼筋端部應剪切正直，局部變形應不影響使用。
7 技術要求
7.1 冶煉方法
鋼應采用轉爐或電弧爐冶煉，必要時可采用爐外精煉。
7.3 交貨型式
鋼筋通常按直條文貨，直徑不大于16mm的鋼筋也可按盤卷交貨。
7.6 疲勞性能
根據需方要求，可進行疲勞性能試驗。疲勞試驗的技術要求和試驗方法應按照GB/T 28900的規定。
7.8 晶粒度
細晶粒熱軋鋼筋實際晶粒度為9級或更細，如供方能保證可不做晶粒度檢驗。
7.9 金相組織
鋼筋的金相組織應主要是鐵素體加珠光體，基圓上不應出現回火馬氏體組織。鋼筋宏觀金相、截面維氏硬度、微觀組織應符合附錄B的規定。如供方能保證可不做檢驗。
8 試驗方法
8.5 宏觀金相、截面維氏硬度、微觀組織檢驗
宏觀金相、截面維氏硬度、微觀組織的檢驗應按附錄B的規定進行。當對檢驗結果有異議時.應以微觀組織作為仲裁依據。
8.6 數值修約
檢驗結果的數值修約與判定應符合YB/T 081的規定。
9 檢驗規則
9.1 檢驗分類
鋼筋的檢驗分為特征值檢驗和交貨檢驗。
10 包裝、標志和質量證明書
10.1 鋼筋的表面標志應符合下列規定:
a)鋼筋應在其表而軋上牌號標志、生產企業序號(許可證后3位數字)和公稱直徑毫米數字，還可軋上經注冊的廠名或商標。
b)鋼筋牌號以阿拉伯?dāng)?shù)字或阿拉伯?dāng)?shù)字加英文字母表示，HRB400、HRB500、HRB600分別以4、5、6表示，HRBF400、HRBF500分別以C4、C5表示，HRB400E、HRB500E分別以4E、5E表示，HRBF400E、HRBF500E分別以C4E、C5E表示。廠名以漢語拼音字頭表示。公稱直徑毫米數以阿拉伯?dāng)?shù)字表示。
c)標志應清晰明了，標志的尺寸由供方按鋼筋直徑大小作適當規定，與標志相交的橫肋可以取消。
10.2 除上述規定外，鋼筋的包裝、標志和質量證明書符合GB/T 2101的有關規定。
附錄A(資料性附錄) 鋼筋相對肋面積的計算公式
A.1 鋼筋相對肋面積fr可按公式(A.1)計算：
(A.1)
式中;
K—橫肋排數(兩面肋，K=2);
FR— 一個肋的縱向截面積，單位為平方毫米(mm2);
β—橫肋與鋼筋軸線的夾角，單位為度(°);
d—鋼筋公稱直徑，單位為毫米;
l—橫肋間距，單位為毫米。
A.2 已知鋼筋的幾何參數，相對肋面積fr也可用近似公式(A.2)計算:
（A.2）
式中;
—鋼筋相鄰兩面上橫肋未端之間的間隙〔包括縱肋寬度)總和，單位為毫米〔mm);
h— 橫肋中點高，單位為毫米；
h1/4—橫肋長度四分之一處高.單位為毫米;
d—鋼筋公稱直徑，單位為毫米;
l—橫肋間距，單位為毫米。
